Хід роботи:
отримати у викладача прилади для вимірювання температури;
визначити призначення приладів;
визначити ціну поділки, шкалу і межі вимірювань;
визначити клас точності приладів і їх абсолютну похибку;
дані про прилади внести в таблицю 2.1.
Зробити висновки.
Таблиця 2.1
Характеристики і параметри приладів
№ |
Характеристики |
1 |
2 |
1 |
Марка приладу |
|
|
2 |
Назва приладу |
|
|
3 |
Призначення приладу |
|
|
4 |
Ціна поділки |
|
|
5 |
Шкала вимірювань |
|
|
6 |
Межі вимірювань |
|
|
7 |
Клас точності |
|
|
8 |
Абсолютна похибка |
|
|
Контрольні запитання
1. Які ефекти використовуються для побудови контактних термометрів?
2. Дайте визначення термомеханічному та термоелектричному ефектам?
3. Як визначається чутливість контактного термометра розширення?
4. Яка різниця між манометричними рідинним та конденсаційним термометрами?
5. Опишіть принцип дії газового термометра. Де застосовують ці термометри?
6. Що називається термопарою?
7. Яка різниця в принципах вимірювання температури пірометрами повного випромінювання, яскравішими та колірними?
10. Які термометричні рідини застосовуються для заповнення скляних рідинних термометрів?
Лабораторна робота № 3 визначення теплоємності води при сталому тиску
Мета роботи: Дослідним шляхом визначити середню масову теплоємність дистильованої води при сталому тиску.
Кількість теплоти, яку необхідно підвести до одиниці кількості речовини, щоб змінити її температуру на 1 °С називається теплоємністю. Розрізняють масову, об'ємну і мольну теплоємності, а також дійсну (що відповідає даній температурі) і середню (в інтервалі температур).
Дослідження проводиться на ультратермостата УТ-15 (рис. 3.1), який призначений для отримання сталої температури при дослідженні фізичних, хімічних, біологічних та інших процесів.

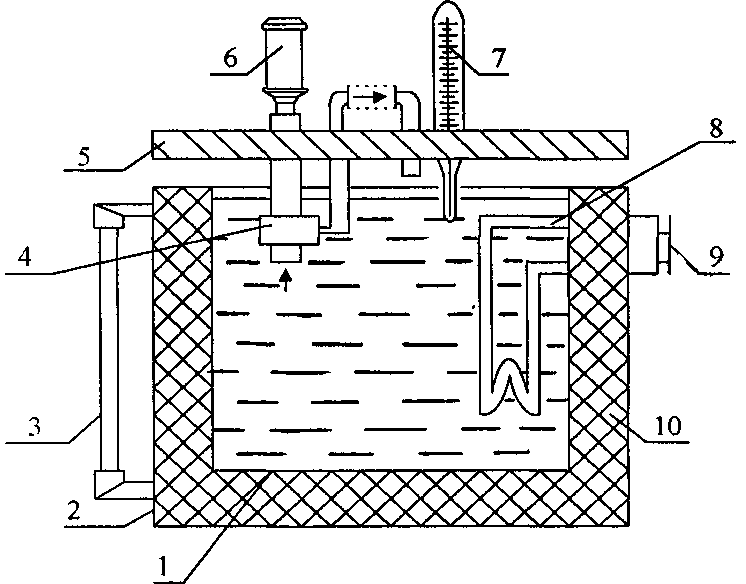

Рис. 3.1. Схема ультратермостата УТ-15
В ультратермостаті можуть розміщатися колби, пробки та інші предмети, крім того, прилад може бути використаний для підтримки сталої температури у інших закритих та відкритих посудинах.
Ультратермостат складається із слідуючих основних частин: корпуса 1, кожуха 2, покажчика рівня рідини 3, вузла насосів 4, панелі 5, електричного двигуна 6, електронагрівника 8, блока керування 9, термоізоляції 10. Крім цього в комплект ультратермостата входить спеціальний електроконтактний термометр 7.
Корпус являє собою робочу посудину об'ємом 15 дм3, яка закріплена в зовнішньому стальному корпусі. Простір між обома корпусами заповнений теплоізоляційним матеріалом - скловатою. На бокову поверхню з зовні корпуса виведений краник для зливу робочої рідини і показник її рівня.
Зверху трьома гвинтами до корпуса кріпиться панель. На панелі встановлено вузол насосів, нагрівачі N1, N2 , N3, патрубки для приєднання ультратермостата до водопровідної мережі, також розташовані отвори для установки термометрів і горловина діаметром 160 мм із набором кришок, що дає можливість поміщати в термостат предмети різних розмірів. В цій горловині при необхідності встановлюється посудина для сухих бань.
Блок керування розташований на боковій поверхні УТ-15, який за допомогою гнучких ланцюгів і штепсельних роз’ємів з’єднаний із клемною колодкою на панелі.
Вузол насосів УТ-15 являє собою два відцентрових насоса, змонтованих на одному валу.
Порядок проведення дослідів такий. Заміряється і записується в журнал спостережень 3.1 початкова температура (tп, оС) води в ультратермостаті. Вмикається електронагрівник УТ-15 на повну потужність (Nсум, кВт) і фіксується час нагріву води (, с). Для рівномірного нагріву води періодично вмикається вузол насосів. Після нагріву води заміряється її кінцева температура (tк, оС) і записується в журнал спостережень. Проводиться декілька дослідів.
Журнал спостережень 3.1
№ п/п |
Маса води, М, кг |
Потужність електротенів, Nсум, кВт |
Час нагріву води, , с |
Початкова температура води, tп, оС |
Кінцева температура води, tк, оС |
Кількість тепла, Q, кДж |
Дослідне значення Ср, кДж/кгК |
Табличне значення Ср(д), кДж/кгК |
Похибка вимірювання Ср % |
1 |
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
