Меню програми
Над стрічкою в
лівому верхньому кутку екрану AutoCAD
розташована кнопка
,

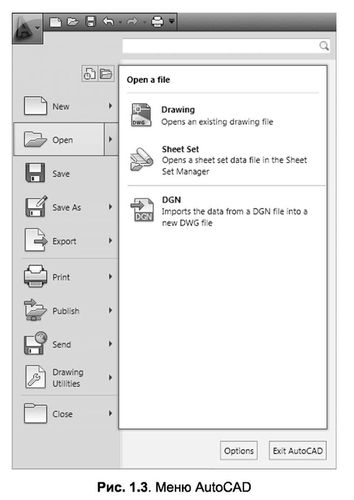

яка відкриває меню програми (рис. 1.3). За
допомогою даного меню можна виконувати
різні операції з кресленнями, файлами
і листами креслень.
У меню програми доступні такі підменю:
New (Новий) - дозволяє створювати нові аркуші в кресленнях , а також нові креслення;
Open (Відкрити ) - дозволяє відкрити збережені файли креслень , листів і настройок;
Save (Зберегти ) - зберігає поточне креслення в стандартному форматі AutoCAD *.dwg;
Save As (Зберегти як ) - дозволяє зберегти поточне креслення в інших форматах (*.dwg, *.dwt, *.dws, *.dwx ), передбачених у AutoCAD;
Export (Експорт) - експортує креслення в інший формат (наприклад : *.eps , *.bmp , *.pdf);
Print (Друк) - дозволяє друкувати креслення, змінювати налаштування друку, принтера, а також налаштування листа креслення;
Publish (Публікація) - служить для публікації пакета креслень в багатолистий формат;
Send (Відправити) - відправляє креслення по e - mail;
Drawing Utilities (Креслярське утиліти) - дозволяє редагувати налаштування креслення, змінювати одиниці вимірювання та інші параметри;
Close (Закрити ) - закриває поточне креслення або ж всі відкриті креслення.
У правій верхній частині меню міститься поле швидкого пошуку. Воно дозволяє шукати необхідні команди в даному меню (для цього слід ввести в це поле потрібну команду).
У правій нижній частині меню знаходяться кнопки Options (Налаштування) і Exit AutoCAD (Вийти з AutoCAD). Вони дозволяють відповідно змінити налаштування і вийти з програми.
Робоча область
Як вже було зазначено, робоча область головного вікна AutoCAD, на відміну від багатьох інших програм, безмежна, що дозволяє виконувати креслення об'єктів в реальних масштабах (наприклад, системи водопостачання міста).

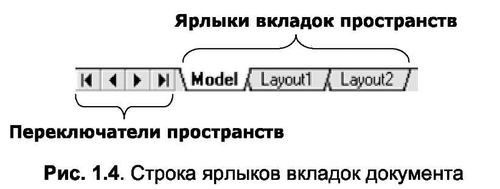

Знизу графічний екран обрамляють ярлики вкладок Model (Модель) , Layoutl (Лист1) , Layout2 (Лист2) (рис. 1.4). Вони використовуються для перемикання між просторами моделі і листа. Трикутні кнопки зліва від вкладок дозволяють пересуватися по вкладках (аналогічно листам в книзі Microsoft Excel) в обох напрямках. Праворуч від ярликів вкладок розташована горизонтальна лінійка прокрутки для графічного екрана. За замовчуванням активна завжди є вкладка Model (Модель).

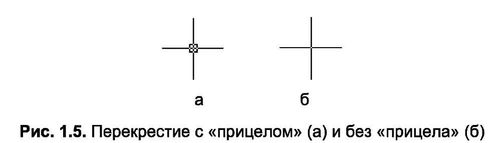

Основним інструментом розробки креслень, нерозривно пов'язаним з графічною областю, є перехресний курсор (рис. 1.5) з «прицілом» (а ) або без нього (б). Перехрестя призначене для вказівки координат точок на кресленні за допомогою миші , а «приціл» - для вибору об'єктів на запит команд редагування.
Примітка. Перехресний курсор автоматично змінюється на перехресний з «прицілом» при запиті системи вибору об'єктів у командах редагування. Зворотний процес відбувається, якщо система запитує координати точки.
Вікно команд
Нижня частина екрану, де розташоване запрошення системи у формі Command, являє собою область, за допомогою якої в основному відбувається діалог користувача з системою. Тут відображаються вводяться користувачем команди і відповіді (або питання) AutoCAD. Останній рядок вікна команд, що містить запрошення Command, називається командним рядком (або рядком підказки).

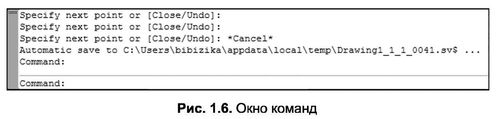

Вікно команд, як і панелі інструментів, можна вивести в будь-яке місце екрану, представивши його у вигляді плаваючого вікна ( рис. 1.6). Крім того, зафіксувати положення вікна команд можна не тільки в нижній частині екрана, як це робиться за замовчуванням, але і у верхній частині екрану - нижче панелі меню.
