Концентраторы
Для подключения компьютеров к коммутаторам потребуются хабы(неуправляемые коммутаторы).
Предлагается использоваться хабы HP < J9663A> V1410-24(24UTP 10 / 100Mbps), которые отлично работают в связке с выбранными ранее коммутаторами.
24 встроенных порта UTP обеспечат подключение рабочих станций и подключение к коммутатору.

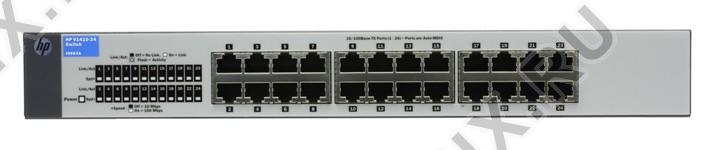

Рисунок 4. Концентратор HP < J9663A>
Рисунок 5. Концентратор HP < J9663A>
Сетевые адаптеры для рабочих станций
Основные требования к сетевым адаптерам рабочих станций:
Высокая производительность
Универсальность
Гибкость конфигурации
Дополнительные возможности
Адаптеры Fast Ethernet обеспечивают различным приложениям (графика, multimedia, Windows-программы) высокую производительность сети при малой загрузке процессора. Адаптеры для шины PCI поддерживают полнодуплексный режим (Full Duplex Fast Ethernet - FDFE), позволяющий вдвое повысить производительность сети. FDFE управляется программными средствами и не требует установки каких-либо переключателей или перемычек. Комбинированные адаптеры TX и T4 обеспечивают возможность подключения к сети через разъем BNC (10 Мбит/сек) или RJ-45. Вы можете включить сегодня адаптер в старую сеть на базе коаксиального кабеля с тем, чтобы завтра перейти к использованию технологии Fast Ethernet. Режим AutoSense во всех адаптерах 10/100 Mbps позволяет автоматически устанавливать максимальную для используемого оборудования скорость обмена. Вам не потребуется конфигурировать адаптер вручную, адаптеры автоматически установят скорость и режим даже при работе с устройствами, не поддерживающими спецификации о согласование скорости. Независимо от выбранной Вами модели инсталляция адаптера не составит труда. Все адаптеры PCI поддерживают автоматическую установку параметров с помощью PCI BIOS. Адаптеры EISA поставляются с конфигурационными файлами и поддерживают конфигурационные утилиты EISA. Модели с шиной ISA поддерживают технологию Plug-and-Play.
Для рабочих станций выбираем адаптер HP 10BT/100TX NightDIRECTOR/100 Ethernet Card (D3999A) который имеет следующие технические характеристики:
вставляется в стандартный PCI слот;
имеет один порт 10/100TX

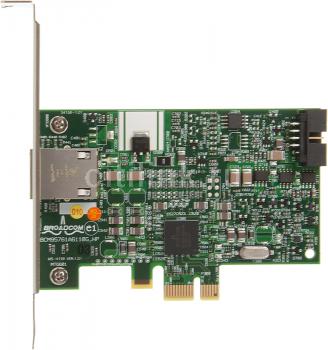

Рисунок 6. Сетевой адаптер HP 10BT/100TX NightDIRECTOR/100
Шлюз безопасности
Любой компании, основанной на собственной сети, требуется твердая уверенность в безопасности. Многофункциональные устройства защиты Cisco ASA 5500 Series предлагают ультрасовременную безопасность с достаточным уровнем гибкости, чтобы удовлетворять потребности растущей и изменяющейся компании.
Многофункциональные устройства защиты Cisco ASA 5500 Series поддерживают указанные далее функции.
Настройка. Настройка безопасность в соответствии со своими специфическими потребностями в доступе и бизнес-политиками.
Гибкость. Когда предприятие развивается и требует изменений, можно легко добавлять возможности и производить обновление устройств.
Расширенная безопасность. Преимущества новейших методик обеспечения безопасности содержимого, шифрования, аутентификации, авторизации и предотвращения вторжений.
Простота. Легко устанавливать, администрировать и контролировать.
Многофункциональные устройства защиты Cisco ASA 5500 Series предлагают широкий спектр функций:
Непревзойденные функции обеспечения безопасности
Поддержка двух сетей VPN для связи между офисами и партнерами, с расширением до 25 (ASA 5505) или 750 (ASA 5520) сотрудников
Поддержка от 5 (ASA 5505) до 250 (ASA 5550) пользователей локальной сети из любой точки
Множество вариантов высокоскоростных сетевых соединений, в зависимости от ваших потребностей в производительности
Заранее настроенные пакеты для упрощения заказа и настройки

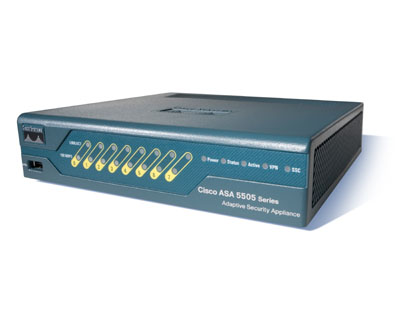

Рисунок 7. Многофункциональные
устройства защиты Cisco ASA 5500 Series
