15. Государственные и отраслевые поверочные схемы.

На основе обеспечений единства средств измерений лежит система передачи размера единицы измеряемой величины. Технической формой надзора является государственная или ведомственная поверка, которая устанавливает их метрологическую исправность. Достоверная передача размера единицы от образцового средства измерения к рабочему проводится в определенном порядке, приведенном в поверочной схеме.

Различают следующие поверочные схемы:

- государственная;

- ведомственная;

- локальная.

Государственная поверочная схема распространяется на все средства измерения физической величины применяемой в стране, устанавливает многоступенчатый порядок передачи физической величины от государственного эталона. Требования к государственным поверочным схемам представляют собой единый порядок, действующий на территории РФ. Эти схемы разрабатываются главными центрами эталонов и оформляются ГОСТом ГСИ (государственная система измерений).

Ведомственная поверочная схема разрабатывается ведомственной поверочной службой, согласовывается с главным центром эталонов и распространяется только на те средства измерения, которые подлежат внутриведомственной поверке.

Локальная поверочная схема – распространяется на рабочие средства измерения, подлежащие поверке в данном метрологическом подразделении предприятий.

Также возможны поверки средств измерений, оформляются в виде стандарта предприятий.

12. Нормирование погрешностей си.

Абсолютная погрешность измеряемой величины – погрешность средства измерения, выраженная в удобных единицах, удобная для практического применения, т.к. дает значения погрешностей в единицах измеряемой величины.

Δ Х = Х_п – Х_д

где, Х_п - показатель прибора;

Х_д - действительное значение величины.

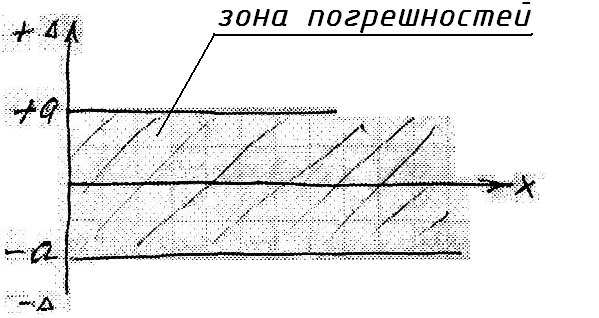

Если Δ = ± а

(где, а – положительное число, независящее от измеряемой величины), следовательно, наличие аддитивной составляющей погрешности, которая остается постоянной на всем диапазоне измерений, то (см рис.)

Если Δ = ± (а + bx) (где а и b – положительные числа), наличие мультипликативной составляющей погрешности, которая подчинена линейной зависимости т.е. изменяется по определенному закону (пропорционально измеряемой величине; увеличивается с увеличением значения величины)

Относительная погрешность измеряемой величины – погрешность средства измерения, выраженная отношением абсолютной погрешности к результату измерения или к действительному значению величины (выражается в %).

П ределы допустимых значений имеют две составляющие:

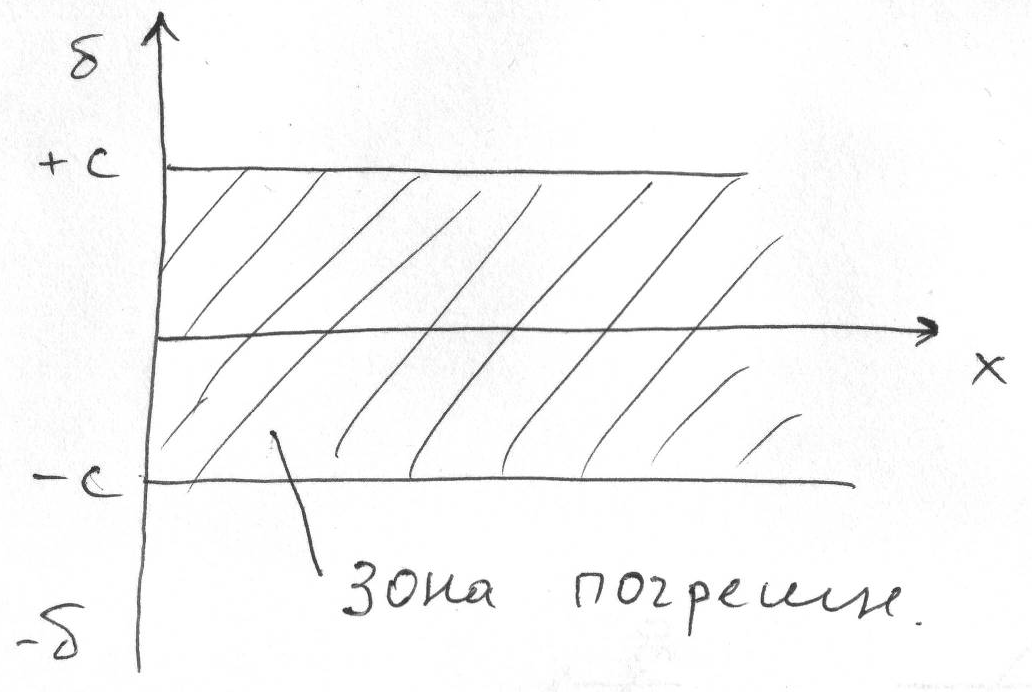

ААддитивную δ = ± с где с – постоянная, независящая от измеряемой величины

Мультипликативную

где с и d – «+» относительные числа

Х_k – конечное значение диапазона измерений

Х – измеряемая величина

Чем ближе измерения к нулю, тем выше это составляющая погрешности.

Приведенная погрешность средства измерения – относительная погрешность, условно выраженная отношением абсолютной погрешности к принятому значению величины.

где Х_n – нормируемое значение.

Дополнительный предел: γ = ± р, где р – отвлеченное «+» число (1; 1,5; 2; 2,5; 4; 5; 6)×10^n

n = 1; 0; -1; -2….

Если «0» в начале шкалы, то Х_k = Х_n

Если «0» в середине шкалы, то Х_n = сумме диапазонов в одну и другую сторону

Основные погрешности – погрешности в нормальных условиях выполнения измерений.

Нормальные условия выполнения измерений:

Температура t = (20 ± 5) °C

Влажность W = (65 ± 15) %

Атмосферное давление P = (100 ± 4) кПа

Напряжение U = 220 В ± 2%

Частота ν = 50 Гц

Дополнительные погрешности – погрешности в ненормальных условиях выполнения измерений
