28. Составление проектов размещения геодезической киа для контроля осадок и деформаций сооружений.
Геодезическая контрольно-измерительная аппаратура для измерения оса-
док объекта состоит из закрепленных на объекте и местности контрольных то
чек, с которых производится съем первичной информации о контролируемом
параметре.
КИА для измерения осадок подразделяют на две группы: опорные и дефор-
мационные знаки. Опорные знаки – исходные неподвижные знаки, закладываемые на территории промплощадки и служащие для измерения абсолютных полных осадок; деформационные знаки – стенные или плитные нивелирные знаки, устанавливаемые на колонны каркаса здания или фундаменты оборудования и перемещающиеся вместе с ними.
Типы глубинных реперов и глубина закладки их якорей определяются по
геологическому разрезу площадки предприятия и физико-механическим свой
ствам грунтов, полученным из материалов изысканий.
Проект размещения исходных опорных реперов составляют на выкопировке из генплана предприятия. Местоположение их определяют с учетом существующих подземных коммуникаций, вне зоны осадочной воронки, но не более, чем в 200 – 300 м от контролируемых объектов и друг друга.
Места установки глубинных и грунтовых реперов на выкопировке генпла-
на показывают условными знаками с привязкой к пунктам строительной сетки или характерным точкам здания. Чертеж типа выбранного знака должен быть приложен к проекту.
Тип осадочной марки и заделка ее в конструкцию зависит от материала кон-
струкции, применяемых методов и средств измерения осадок и расчетной точности измерения превышений в разрабатываемом проекте.

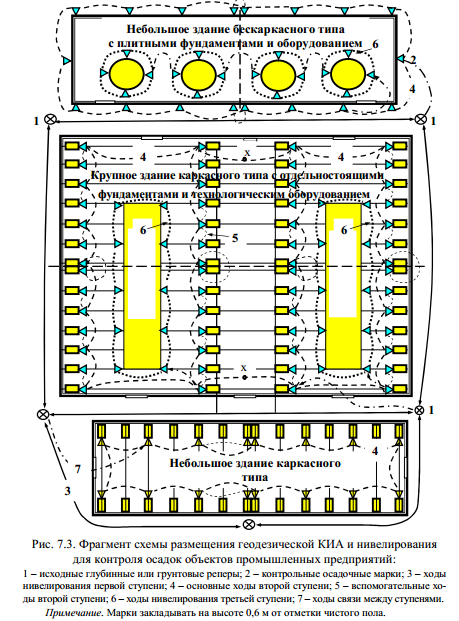

Проекты размещения осадочных марок составляют на схемах генплана
(для малых объектов и наружным размещением марок); на схематических крупномасштабных планах (1 : 100 – 1 : 500) и разрезах зданий, сооружений и оборудования (для крупных объектов с внутренним размещением марок).
Места закладки осадочных марок на конструкциях здания также показы-
ваются на схеме условными знаками. При назначении мест закладки марок необходимо учитывать следующие требования:
- места закладки марок необходимо проектировать на несущих конструк-
циях (в каркасных зданиях – на несущих колоннах) на высоте, удобной для нивелирования, о чем дается сообщение в примечаниях к схеме;
- если фундаменты под колонны каркаса здания столбчатые (отдельностоя-
щие), то марки должны проектироваться на каждой несущей колонне;
- если фундаменты под колонны каркаса ленточные, то марки должны про-
ектироваться с установкой на колоннах по углам здания, по обе стороны оса-
дочных швов, и через одну колонну;
- если фундаменты плитные, то марки должны проектироваться с установ-
кой по углам здания или сооружения, на конструкциях по обе стороны осадочных швов, не менее чем через 12 м по контуру при шаге колонн 6 и 12 м, не менее чем через 10 – 14 м по контуру бескаркасных зданий и сооружений;
- на фундаментах оборудования или самом оборудовании, в зависимости
от конструктивных решений и контролируемых геометрических параметров;
- марки рекомендуется проектировать с фронтальной (передней) стороны
колонн цеха, что создаст более благоприятные условия при проектировании
системы нивелирных ходов.
