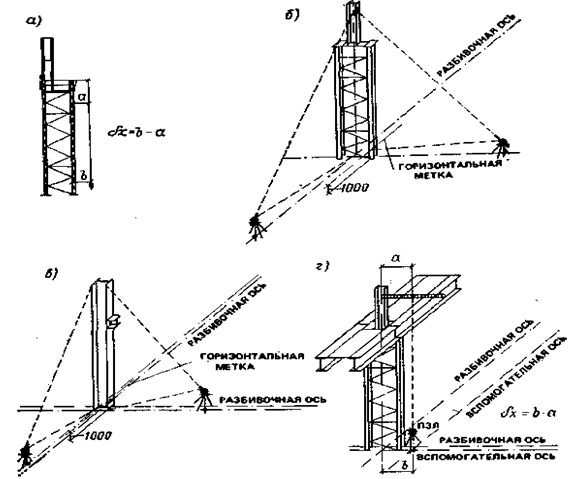

21. Геодезический контроль установки в проектное положение строительных конструкций – колонн, балок, плит перекрытий, балок и ферм покрытий и.Т.П.

СКП разбивочных работ или контрольных измерений при установке конструкций не должна превышать 17% предельного отклонения в положении этих конструкций.

Применяемые в практике строительства методы монтажа металлических и железобетонных конструкций подразделяют на свободный и ограниченно свободный.

При свободном методе монтажа положение устанавливаемого элемента объективно ничем не ограничивается и точность сборки полностью зависит от качества работы монтажников и простого монтажного оснащения для приведения поднятой краном или лебедкой конструкции в проектное положение – ломик, кувалда, клин, оттяжка и т.п. Этот метод монтажа является основным, так как не требует больших затрат на оснастку. При свободном монтаже каждый элемент устанавливают самостоятельно, а для выверки используют нанесенные на гранях элемента монтажные риски.

Ограниченно свободный монтаж основан на принципе ограничения движения в одном или нескольких направлениях сборного элемента в последней стадии его установки в пределах заданного допуска. Для этого используют ограничивающие устройства в виде фиксаторов, шаблонов, линейных или угловых упоров. При этом отпадает необходимость многих измерениях, призванных обеспечить требуемую точность положения элементов.

Обеспечение точности при ограниченно свободном монтаже достигается за счет повышения:

• качества труда монтажников,

• точности монтажного оснащения,

• точности изготовления изделий, особенно положения закладных фиксаторов, характеризующих качество сопряжения сборных элементов.

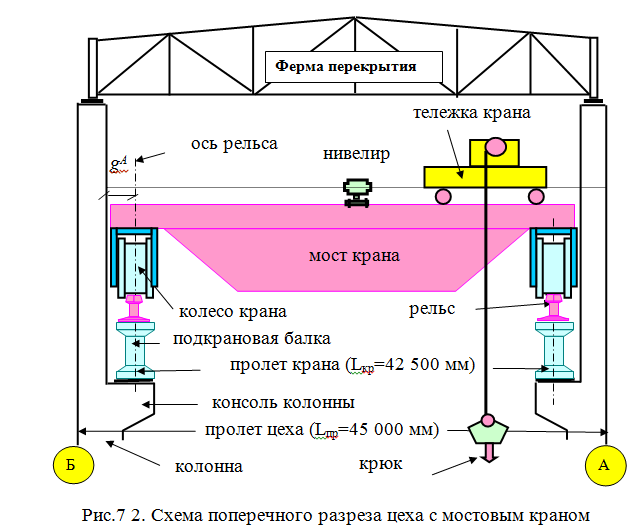

22. Геодезический контроль средств технического оснащения зданий и сооружений и их направляющих путей – грузоподъемных кранов, грузовых лифтов, затворов гидротехнических сооружений и т.п.

Все средства технического оснащения зданий и сооружений передвигаются по направляющим путям. Безопасность работы и нормальные условия эксплуатации средств технического оснащения зависят в значительной мере от геометрии направляющих путей.

Контроль за состоянием направляющих путей и самими средствами оснащения сооружений осуществляется геодезическими методами и средствами измерений.

должны контролироваться следующие диагностические признаки:

1) разность отметок рельсов в одном разрезе пролета здания с допустимой величиной:

2) разность отметок рельсов на соседних колоннах с допустимой величиной при расстоянии между ними:

3) отклонение расстояний между осями рельсов от проектного значения с допустимой величиной

4) смещение оси рельса с оси подкрановой балки с допустимой величиной

5) отклонение оси рельса от прямой на участке 40 м с допустимой величиной

6) взаимное смещение торцов смежных рельсов по высоте и в плане с допустимой величиной

7) относительный прогиб железобетонных подкрановых балок для электрических кранов

Кроме названных выше диагностических признаков, для составления в дальнейшем качественного проекта рихтовки путей и дальнейшего контроля его выполнения, следует производить дополнительные измерения следующих параметров:

1) расстояний от оси рельса до грани колонны – по всем поперечным осям цеха;

2) боковых габаритов кранов;

3) пролетов кранов;

4) зазоров между верхом тележки кранов и фермами по центру пролетов.

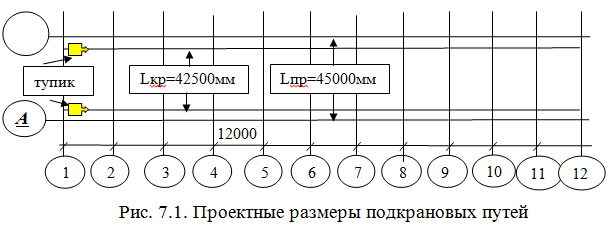

Высотная исполнительная съемка путей в зависимости от их протяженности и пролета цеха может производиться по различным схемам В схеме веерообразного нивелирования нивелир устанавливают на мосте мостового крана. В такой схеме пути разбиваются на съемочные участки длиной не более 100 м. Нивелир устанавливается без штатива или на малом штативе на верхнюю металлическую полку моста крана. В этом случае под перекрытием цеха в горизонтальной плоскости, описываемой нивелирным лучом, будет создана видимость по всем направлениям съемки, обеспечена наибольшая безопасность исполнителя и примерно одинаковые длины визирных лучей до одноименных съемочных точек в поперечном разрезе здания, а следовательно, и наименьших ошибок за угол i нивелира. Так как высота луча над головками рельса будет не более 3 м, следует применить шашечные рейки длиной 3 м и снабженные круглым уровнем для установки их в вертикальное положение.

Относи- тельные отметки по ряду “Б”	Отсче-ты по рейке, 2-й участ.	Отсче-ты по рейке, 1-й участ.	Но-ме-ра осей	Схема ниве-лирования путей Б А Уч.2 Связ. точки Уч.1 Б А	Отсче-ты по рейке, 1-й участ.	Отсчеты по рейке, 2-й участ.	Относительные отметки по ряду “А”
+ 5	0523		6			0525	+ 3
+ 13	0515					0535	- 7
+ 22	0506		5			0531	- 3
+ 24	0504					0525	+ 3
+ 24	0504		4			0511	+ 17
+ 19	0509	0622	связ.		0633	0520	+ 8
+ 13		0628	3		0633		+ 8
+ 3		0638			0641		0
+ 5		0636	2		0647		- 6
+ 15		0626	туп.		0641		0

Плановая исполнительная съемка путей в зависимости от их протяженности и пролета цеха может производиться по различным схемам [Наиболее простой и часто применяемой в производстве при небольшой протяженности цехов является схема в которой все геометрические параметры планового положения путей измеряются раздельно.

23. Технологические схемы геодезического контроля установки и выверки узлов и деталей котельных агрегатов ТЭС, турбоагрегатов ТЭС и АЭС, реакторов АЭС, гидроагрегатов ГЭС.

24. Исполнительные съемки Назначение и точность исполнительных съемок. Геодезическая основа исполнительных съемок. Съемка скрытых сооружений.

Исполнительные съемки проводятся для выявления всех отклонений геометрических параметров от проекта, допущенных в процессе строительства.

Различают следующие виды ис:

-текущие (промежуточные) ис по отдельным видам работ, частично законченных строительством. Такие съемки необходимы для принятия мер по устранению неточностей возведения конструкций и сооружений;

-поэтапные ис по отдельным видам работ, полностью законченных строительством. Такие съемки необходимы для фиксации и пригодности состояния конструкций при передачах их для следующего строительного процесса. Как правило результаты этих съемок служат основой передачи видов работ между строительными и монтажными организациями, а также ими и заказчиком и стройбанком.

-ис законченного строительством объекта. Такая съемка необходима для принятия объекта государственной комиссией в эксплуатацию. Материалы этой съемки служат основой для ведения в период эксплуатации ремонтных работ и работ по реконструкции объектов.

При строительстве объектов исполнительной геодезической съемке подлежат котлован, фундаменты, колонны, и т.п.; т.е. все те элементы строительного объекта, которые разбивались и устанавливались в проектное положение с использованием геодезических методов и средств измерений.

Результаты исполнительных съемок представляются в документах

• актах на разбивку или приемку,

• исполнительных схемах.

Точность исполнительных съемок может колебаться от нескольких сантиметров (земляные работы) до сотых долей миллиметра (прецизионное оборудование).

Назначение требуемой точности измерений осуществляется по формуле

δ_геод=с_пδ_тех

Геодезической основой исполнительных съемок являются:

• в пределах отдельных зданий, сооружений, оборудования – закрепленные основные, межсекционные и детальные оси котлованов, фундаментов, колонн и сеть рабочих реперов, служащих для разбивочных работ;

• в пределах строительной площадки – пункты разбивочной основы (строительной сетки, полигонометрия, триангуляция и пр.) и пункты закрепления главных и основных осей з. и с. При необходимости проводится сгущение этой основы.

• за пределами строительной площадки – пункты геодезического обоснования, создаваемого в процессе изысканий для съемочных и трассировочных работ.

Исполнительная съемка производится теми же способами, методами и средствами измерений, что и разбивочные и выверочные работы:

-съемка генплана здания, коммуникаций, железных и автомобильных дорог обычно производится способами угловой, линейной, полярной, створной засечками и способом перпендикуляров в плане и геометрическим и тригонометрическим нивелированием по высоте;

-съемка строительных конструкций зданий и сооружений – створными оптическими методами, бокового нивелирования, вертикального проектирования, засечками, геометрическим нивелированием и реже гидростатическим нивелированием;

-съемка технологического оборудования – предыдущими способами при низкоточных работах и способами струнным, струнно-оптическим, коллиматорным, автоколлимационным, дифракционным, гидростатическим, микронивелированием и т.п. при точных работах.

К скрытым работам относят строительно-монтажные работы по возведению скрытых (подземных или других изолированных и недоступных для обычных работ) частей сооружений (котлованы, фундаменты, боксы) или всего сооружения (подземные коммуникации, опускные колодцы, гидротехнические сооружения и т.п.), которые должны быть засняты до засыпки их землей, бетоном, залиты водой и т.п.

В подземных коммуникациях определяют координаты углов поворота трассы, центров колодцев, мест пересечений с другими коммуникациями, фиксируют диаметры и количество труб, фиксируют отметки лотков, труб и колодцев, проверяют проектные уклоны, фиксируют вводы сетей в здания и сооружения.

При съемке котлованов под здания и сооружения фиксируют фактические размеры котлована по дну и верху, проверяют выноску осей на дно, определяют отметки дна у бровки, ширину лент и т.п. Все эти данные фиксируют на чертеже котлована (исполнительной схеме) Там же дают проектные размеры и допуски.

25. Исполнительная съемка смонтированных строительных конструкций и оборудования.

26. Составление исполнительных генеральных планов.

Рабочий проект генерального плана промышленного предприятия составляют в масштабах 1:500 – 1:2000. Этот документ является основой для выноса зданий, сооружений и оборудования на местность. В процессе строительства, которое длиться иногда 5-15 лет, строительная обстановка непрерывно меняется и важно знать, что построено, а что еще предстоит строить на текущий момент. Поэтому геодезистам приходиться в период строительства вести текущий или окончательный исполнительный генеральный план.

Текущий генплан составляют в условной (строительной) системе координат. Материалами для его составления являются съемки местности и исполнительные чертежи разбивок и съемок готовых сооружений.

Окончательный исполнительный генеральный план составляют после завершения строительства. На него наносят все построенные по проекту постоянные здания и сооружения, подлежащие сдаче в эксплуатацию. Этот план является основным документом построенного предприятия или сооружения, по которому будут решаться все инженерные задачи по его эксплуатации, реконструкции, расширению или списанию. Он составляется на твердой геодезической основе с наибольшей точностью, детальностью, полнотой, с использованием материалов скрытых работ и других исполнительных предыдущих съемок.

Комплект окончательного исполнительного генерального плана состоит из общего (сводного) генплана в м-бе 1:1000-1:2000, генпланов отдельных установок и сложных узлов в масштабах 1:200-1:500, специализированных планов коммуникаций в м-бе 1:1000-1:2000.

Для небольших предприятий составляют один генплан в м-бе 1:500.

На сводный генплан наносят:

1. все пункты триангуляции, полигонометрии, строительной сетки, реперы;

2. спланированный рельеф;

3. все построенные здания, сооружения и коммуникации;

4. зеленую зону, площади, ограды и т.д.

Однако чтобы генплан сильно не загружать на нем дают минимальную цифровую нагрузку.

На исполнительных генпланах узлов (установок, цехов, агрегатов) в крупном масштабе (1:200-1:500 или даже 1:100) наносят весь комплекс узла – фундаменты, трубопроводы, вводы и выводы, контуры оборудования. Здесь же дают полную характеристику этих элементов – отметки, размеры, диаметры и т.д.

На специализированных планах коммуникаций дают всю их характеристику. К ним прилагаются профили трасс.

27.Причины и классификация осадок, горизонтальных смещений, кренов и деформаций оснований и сооружений. Геодезические методы измерений осадок, горизонтальных перемещений сооружений, отклонений геометрических параметров и деформаций конструкций сооружений

В общем случае под термином деформация понимают изменение формы объекта наблюдений. В геодезической же практике принято рассматривать деформацию как изменение положения объекта относительно какого-либо первоначального.

Под постоянным давлением от массы сооружения грунты в основании его фундамента постепенно уплотняются (сжимаются) и происходит смещение в вертикальной плоскости или осадка сооружения. Кроме давления от собственной массы, осадка сооружения может быть вызвана и другими причинами: карстовыми и оползневыми явлениями, изменением уровня грунтовых вод, работой тяжелых механизмов, движение транспорта, сейсмическими явлениями и т.п. При коренном изменении структуры пористых и рыхлых грунтов происходит быстро протекающая во времени деформация, называемая просадкой.

В том случае, когда грунты под фундаментом сооружения сжимаются неодинаково или нагрузка на грунт различная, осадка имеет неравномерный характер. Это приводит к другим видам деформаций сооружений: горизонтальным смещениям, сдвигам, перекосам, прогибам, которые внешне могут проявляться в виде трещин и даже разломов.

Смещение сооружений в горизонтальной плоскости может быть вызвано боковым давлением грунта, воды, ветра и т.п.

Высокие сооружения башенного типа (дымовые трубы, телебашни и т.п.) испытывают кручение и изгиб, вызываемые неравномерным солнечным нагревом или давлением ветра.

Для изучения деформаций в характерных местах сооружения фиксируют точки и определяют изменение их пространственного положения за выбранный промежуток времени. При этом определенное положение и время принимают за начальные.

Для определения абсолютных или полных осадок S фиксированных на сооружении точек периодически определяют их отметки H относительно исходного репера, расположенного в стороне от сооружения и принимаемого за неподвижный. Очевидно, чтобы определить осадку точки на текущий момент времени относительно начала наблюдений, необходимо вычислить разность отметок, полученных на эти моменты, т.е.S=Hтек-Hнач. Аналогично можно вычислить осадку за время между предыдущим и последующим периодами (циклами) наблюдений.

Средняя осадка Sср всего сооружения или отдельных его частей вычисляется как среднее арифметическое из суммы осадок всех n его точек, т.е. Sср=?S/n. Одновременно со средней осадкой для полноты общей характеристики указывают наибольшую Sнаиб и наименьшую Sнаим осадки точек сооружений.

Неравномерность осадки может быть определена по разности осадок ?S каких-либо двух точек 1 и 2, т.е.?S1,2=S2-S1.

Крен и наклон сооружения определяют как разность осадок двух точек, расположенных на противоположных краях сооружения, или его частей вдоль выбранной оси. Наклон в направлении продольной оси называютзавалом, а в направлении поперечной оси - перекосом. Величина крена, отнесенная к расстоянию l между двумя точками 1 и 2, называется относительным креном К. Вычисляется он по формуле K=(S2-S1)/l.

Горизонтальное смещение q отдельной точки сооружения характеризуется разностью ее координат xтек, yтек иxнач, yнач, полученных в текущем и начальном циклах наблюдений. Положение осей координат, как правило, совпадает с главными осями сооружения. Вычисляют смещения в общем случае по формулам qx=xтек-xнач;qy=yтек-yнач. Аналогично можно вычислить смещения между предыдущим и последующим циклами наблюдений. Горизонтальные смещения определяют и по одной из осей координат.

Кручение относительно вертикальной оси характерно в основном для сооружений башенного типа. Оно определяется как изменение углового положения радиуса фиксированной точки, проведенного из центра исследуемого горизонтального сечения.

Изменение величины деформации за выбранный интервал времени характеризуется средней скоростьюдеформации vср. Так, например, средняя скорость осадки исследуемой точки за промежуток времени t между двумя циклами i и j измерений будет равна vср=(Sj-Si)/t . Различают среднемесячную скорость, когда tвыражается числом месяцев, и среднегодовую, когда t - число лет, и т.д.
