2.7 Теоретические и действительные характеристики объемных нагнетателей.
Общее выражение для подачи поршневого насоса имеет вид
где k постоянный коэффициент.
Отсюда следует, что подача поршневого насоса находится в зависимости от четырех факторов: D, S, n и 0. Изменения подачи теоретически можно достигнуть изменением одного или нескольких из них. Практически же изменение D с целью регулирования подачи насоса с заданными геометрическими размерами невозможно. Можно регулировать подачу насоса изменением 0. Для этого нужно выполнить всасывающий или напорный клапан управляемым и задерживать посадку его на седло во время соответствующего хода подачи или всасывания. Этот способ регулирования применяют редко, так как он связан с понижением общего КПД насоса и, следовательно, энергетически неэффективен.
Регулирование изменением длины хода поршня применяют в малых поршневых насосах с кривошипношатунным приводом; в таких насосах палец кривошипа можно переставлять в прорези щеки кривошипа. При остановке насоса можно переставлять палец на определенное расстояние R от центра и иметь S=2R, необходимое для получения требуемой подачи.
В прямодействующих паровых насосах поршни приводятся в движение непосредственно от штоков паровых поршней; в этом случае получают изменение хода перестановкой парораспределительных органов.
Основным способом регулирования подачи поршневого насоса, с электрическим приводом является изменение частоты вращения приводного двигателя или перемена отношения передаточных устройств, включенных между двигателем и насосом. Этот способ регулирования оправдывается энергетически.
Основным способом регулирования подачи поршневого насоса, с электрическим приводом является изменение частоты вращения приводного двигателя или перемена отношения передаточных устройств, включенных между двигателем и насосом. Этот способ регулирования оправдывается энергетически.

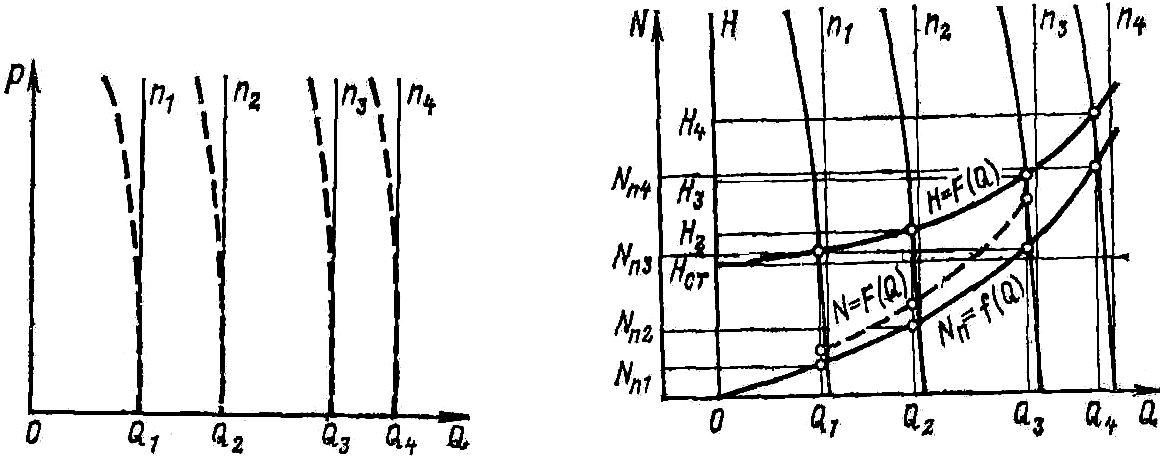

Рис. 2.14. Теоретические и действительные характеристики напора при |
Дросселирование как способ регулирования поршневых насосов недопустимо, ибо оно почти не влияет на подачу, но существенно увеличивает потребляемую мощность.
Основной
характеристикой поршневого насоса
является зависимость между его подачей
и напором (давлением). Форма этой
зависимости легко выясняется из
уравнения. Действительно, для насоса с
заданными геометрическими размерами
подача теоретически не зависит от
давления. Это значит, что при заданной
частоте вращения подача постоянна
и одинакова при всех напорах. Поэтому
в системе координат Q
H
характеристика
изобразится (при
)
прямой линией, параллельной оси
ординат (рис. 2.14).
Если
насос получит новую частоту вращения
,
то его подача увеличится пропорционально
частоте вращения и характеристика
займет новое положение, соответствующее
.
Аналогично
получаются характеристики для частот
вращения
,
.
Теоретические характеристики поршневого насоса при переменной частоте вращения представляются семейством прямых линий, параллельных оси ординат. Действительные же характеристики отклоняются от теоретических, как это показано штриховыми линиями на рис. 2.14.
Указанное отклонение объясняется тем, что при повышении напора объемный КПД насоса уменьшается вследствие увеличения утечек. Характеристики показывают, что при заданной частоте вращения поршневой насос может создавать различные напоры. При этом он будет потреблять разные мощности.
Так как давление, создаваемое насосом любого типа, определяется условиями совместной работы насоса и трубопроводной сети, то вопрос о мощности на валу поршневых насосов может быть рассмотрен только применительно к условиям заданной сети.
