1.2 Рабочие параметры нагнетателя.
Основными величинами, характеризующими работу машин, являются
подача, напор и давление, им развиваемые. Энергия, сообщаемая потоку жидкости или газа машиной, вполне определяется этими величинами и плотностью подаваемой среды. Гидродинамическое и механическое совершенство машины характеризуется ее полным КПД.
Подача количество жидкости (газа), перемещаемое машиной в единицу времени.
Если подачу измеряют в единицах объема, то ее называют объемной и обозначают Q.
Системой СИ введена массовая подача G, кг/с, масса жидкости (газа), подаваемой машиной в единицу времени. Очевидно, что
,
(1.1.)
где
плотность среды, кг/м3;
объемная подача, м3/с.
При отсутствии утечек массовая подача одинакова для всех сечений проточной полости машины независимо от рода подаваемой среды. Объемная подача практически одинакова по всей длине проточной полости только в насосах и приблизительно одинакова в вентиляторах. В компрессорах вследствие существенного повышения давления происходит уменьшение удельного объема газа и объемная подача по длине проточной полости падает.
В
расчетах принято исчислять объемную
подачу компрессоров при условии
всасывания или при нормальных условиях,
т. е. при параметрах среды
293
К,
100
кПа,
1,2
кг/м3.
Подача насоса (вентилятора, компрессора) зависит от размеров и скоростей движения его рабочих органов и свойств трубопроводной системы, в которую он включен.
Полное давление, развиваемое насосом, определяется зависимостью
,
(1.2.)
где
и
соответственно давления на входе в
насос (начальное) и на выходе из насоса
(конечное), Па;
плотность среды, подаваемой насосом,
кг/м3;
сн
и ск
средние скорости потока на входе и
выходе, м/с;
и
высоты расположения центров входного
и выходного сечений насоса.
Государственный стандарт устанавливает отчетливое понятие напора как величины, связанной с давлением соотношением
.
(1.3.)
Такое понятие напора как величины, исчисляемой в единицах длины, вполне согласуется с основными положениями гидромеханики.
Перейдем
от давлений к напорам, разделив все
члены (1.2) на
:
(1.4.) Полученное равенство определяет полный напор, развиваемый насосом.
Графически уравнение (1.4) поясняется рис. 1.2.
Если пренебречь приростом скоростного напора
,
значение
которого в некоторых случаях невелико,
то полный напор машины представится
только статической частью его
,
м:
(1.5.)
Заметим, что напор физически представляет собой высоту столба той жидкости, к потоку которой он относится (рис. 1.2.)
Напор,
развиваемый вентиляторами, выражают
иногда условно в миллиметрах водяного
столба. Напомним, что напор в 1 мм вод.
ст. эквивалентен давлению 9,81 Па
.
Важной
величиной, характеризующей насосы и
вентиляторы с энергетической стороны,
является их удельная
полезная работа
,
Дж/кг:
,
(1.6.)
представляющая собою работу, получаемую потоком от рабочих органов машины, отнесенную к 1 кг массы жидкости (газа).
|

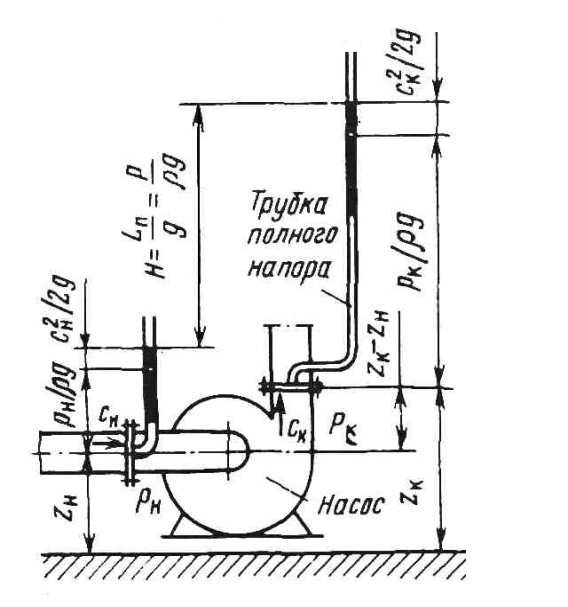

Рис. 1.2. Напор, развиваемый нагнетателем (насосом)
|
Работа
,
подводимая
на вал машины для приведения ее в
действие, отнесенная к 1 кг массы
подаваемой среды, называется удельной
работой машины;
она в основном определяет необходимую
мощность приводного двигателя машины.
Из-за потерь энергии в машине удельная
полезная работа машины меньше ее удельной
работы.
Удельная работа компрессоров вычисляется особо в зависимости от вида термодинамического процесса, протекающего в компрессорах.
Аналогично понятию удельной полезной работы в гидромашиностроении введены понятия полезной мощности насоса и мощности насоса.
Полезная мощность машины (насоса, вентилятора) работа, сообщаемая машиной в секунду подаваемой среде, определяется соотношением.
.
(1.7.)
Делением на 1000 выражают полезную мощность в киловаттах.
Соотношение (1.7) с учетом (1.6) может быть приведено к виду
.
Мощность
,
подводимую от двигателя на вал насоса
(вентилятора), называют мощностью насоса
(вентилятора).
Потери
энергии, неизбежные в любом рабочем
процессе, приводят к неравенству
<
.
Процесс работы машины тем совершеннее,
чем меньше
отличается
от N.
Эффективность
использования насосом энергии, к нему
подводимой, оценивают КПД
насоса
отношением
полезной мощности к мощности насоса,
.
(1.9.)
В рабочих условиях КПД зависит от многих факторов: типа, размера и конструкции машины, рода перемещаемой среды, режима работы машины, характеристики сети, на которую машина работает.
Для
оценки энергетической эффективности
установки в целом, состоящей из машины
и двигателя к ней, пользуются КПД
установки
:
,
(1.10.)
где
- электрическая мощность, подводимая к
двигателю.
Контрольные вопросы.
1. Объясните способ действия динамических и объемных нагнетателей.
2. Существуют ли конструкции безлопаточных динамических нагнетателей?
3. В чем сущность рабочего процесса в лопаточном динамическом нагнетателе?
4. Укажите различие между объемными поршневыми и роторными нагнетателями?
5. В чем состоят основные преимущества роторных нагнетателей против обычных поршневых?
6. Объясните способы действия центробежного, осевого и вихревого нагнетателей.
7. Объясните способы действия струйного насоса.
8. Что называют напорной характеристикой нагнетателя?
9. Что такое гидравлическая характеристика трубопровода?
