Уточняем размеры подошвы фундамента

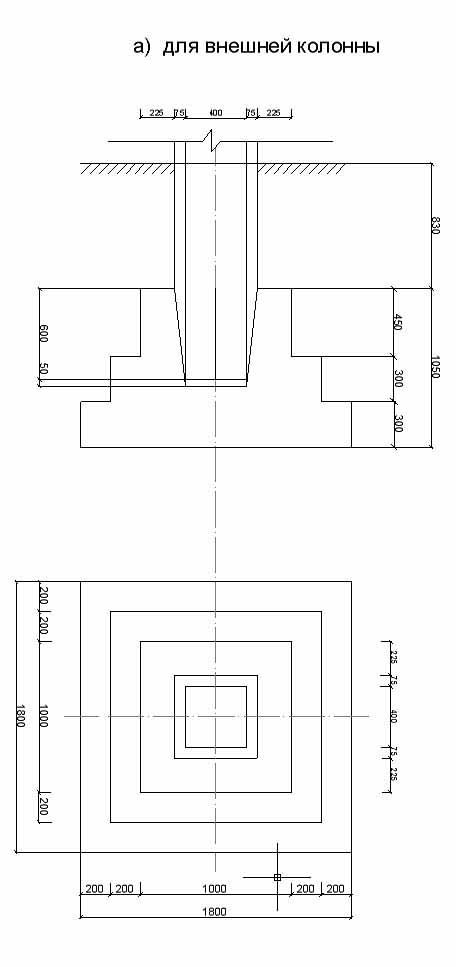

Размер подошвы фундамента для наружных колонн по оси А
Полученное значение площади увеличиваем на 15% для восприятия
внецентренной нагрузки
Ан1=1,15хАн=1,15х2,8=3,22м2

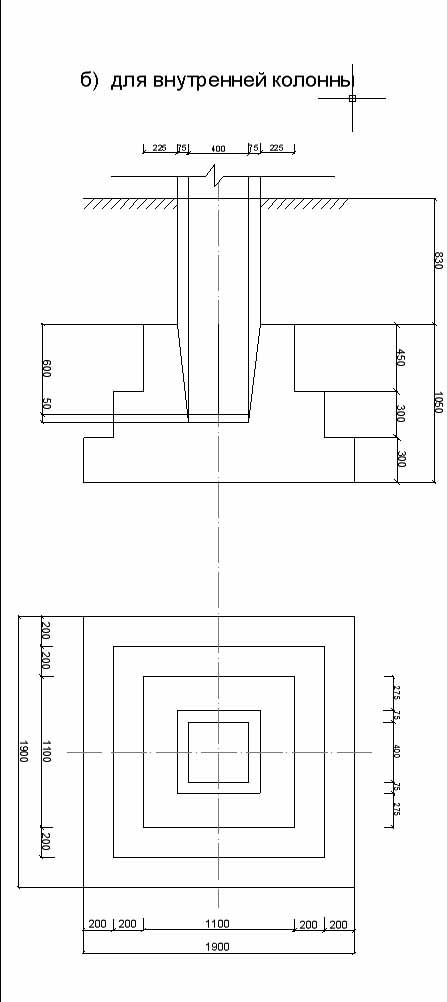

Размер подошвы фундамента для внутренних колонн по оси Б
Рис.2
2.4. Графический метод определения размеров подошвы фундамента
таблица 5
|
b, (м) |
Pсрн, (кПа) |
Pсрв, (кПа) |
1 |
1 |
1587,6 |
1837,6 |
2 |
2 |
425,1 |
487,6 |
3 |
3 |
209,82 |
237,6 |
Задаёмся тремя размерами ширины b фундамента под стену:
b1= 1м; b2= 2м; b3= 3м;
Определяем среднее давление под подошвой фундамента для каждого случая
No׀׀ – внешняя расчётная нагрузка действующая на обрез фундамента, кН
No׀׀ = 1550 кН – для наружной стены (ось «А»)
No׀׀ = 1800 кН – для внутренней стены (ось «Б»)
Проверяем давление под подошвой фундаментов
Для наружных колонн по оси А
Условие
не выполняется
Принимаем
Условие
выполняется
Для наружных колонн по оси А
Условие
не выполняется
Принимаем
Условие
выполняется
Для максимального краевого давления
Условие
выполняется
Для минимального краевого давления
Условие
выполняется
2.5. Расчет осадки фундамента на естественном основании
bв=1,8 bн= 1,9м; Ав=3,24 м2 Ан= 3,61м2 d=1,88м;
1. Определение границ зоны сжатия
1.1Строим график природных напряжений от собственного веса грунта
Строим график напряжений в подошве фундамента (дополнительные напряжения)
Для наружного фундамента по оси А
таблица 6
Для внутреннего фундамента по оси Б
таблица 7
Разбиваем
зону сжатия D=5,11
на элементарные слои
,
bн=1,8м;
bв=1,9м
принимаем ширину элементарного слоя равной hi=0,8м
Определяем сжатие каждого элементарного слоя, их сумма является осадкой фундамента
где: β – Безразмерный коэффициент, равный 0.8
σzp срi - среднее вертикальное (дополнительное) напряжение в i-м слое грунта
;
hi, Ei, - соответственно толщина и модуль деформации i – го слоя грунта;
n – число слоев, на которые разбита сжимаемая толща основания.
для наружного фундамента по оси А
для внутреннего фундамента по оси Б
S = ∑ Si ≤ Su, где Su =2,4 см = 24 мм.Su =4,8 см = 48 мм.
Sн = ∑Si=24 мм ≤ 80 мм – условие выполняется.
Sв = ∑Si=48 мм ≤ 80 мм – условие выполняется.
ВЫВОД: Фундамент по осям А и Б удовлетворяет требованиям СНиП 2.02.01-83*.
