1.3 Классификация электрических машин
Различные типы электрических машин могут быть классифицированы по разному, например:
1) двигатели и генераторы;
2) постоянного, переменного и пульсирующего тока;
3) большой и малой мощности (микромашины).
Для различных систем электропривода можно использовать как пример классификации "дерево электрических двигателей" (Рис.1.7).
ЭЛЕКТРИЧЕСКИЕ
ДВИГАТЕЛИ
ПУЛЬСИРУЮЩИЙ ПЕРЕМЕННЫЙ ПОСТОЯННЫЙ
ТОК ТОК ТОК
- с перем. магн. - с постоянными
ШАГОВЫЙ сопротивлением УНИВЕРСАЛЬНЫЙ магнитами
ДВИГАТЕЛЬ - с постоянными ДВИГАТЕЛЬ - с послед. возб.
магнитами - с парал. возб.
- гибридный - со смеш. возб.
ОДНОФАЗНЫЙ ЛИНЕЙНЫЙ ТРЕХФАЗНЫЙ
ДВИГАТЕЛЬ ДВИГАТЕЛЬ ДВИГАТЕЛЬ
асинхронный синхронный синхронный асинхронный
с фазным с к.з. - с фазным ротором
ротором ротором - с к.з. ротором
- с пусковыми - с постоянными
обмотками магнитами
- с расщеплен. - гистерезисный
полюсами - реактивный
Рис. 1.7
ГЛАВА2
ЭЛЕКТРИЧЕСКИЕ МАШИНЫ ПОСТОЯННОГО ТОКА
2.1 Основные понятия
2.1.1 Устройство машины постоянного тока
Электрическая машина постоянного тока (МПТ) реверсивна, т.е. она может работать как в режиме генератора, так и в режиме двигателя.
МПТ состоит из двух основных частей:
- первая неподвижная называется статор и предназначена для создания магнитного поля,
- вторая вращающаяся называется якорь.

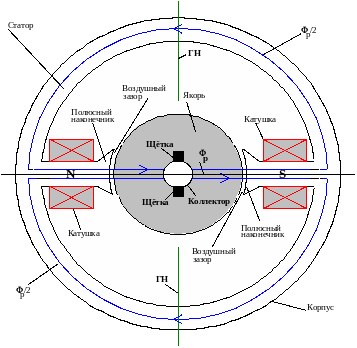

Схематически устройство МПТ представлено на рисунке 2.1.
Статор состоит из:
- стального корпуса (станина);
- двух главных полюсов (N,S) с катушками которые создают рабочий магнитный поток p.
Якорь (ротор) вращается в неподвижном магнитном поле.
Внешний диаметр ротора меньше внутреннего диаметра статора и это пространство образует воздушный зазор.
Обмотки. На внешней поверхности якоря сделаны пазы в которые уложены обмотки. Каждые два проводника образуют виток. Несколько витков соединяются в секцию. Проводники секции соединяются с соседними пластинами коллектора.
Коллектор собран из медных изолированных пластин и насажен на ось якоря. Количество пластин равно числу секций обмотки якоря.
Щетки изготавливаются из графита и устанавливаются в щеткодержателях. За счет специальных пружин щетки осуществляют скользящий контакт между вращающейся обмоткой и внешней цепью. Щетки располагаются на геометрической нейтрали.
Рабочий магнитный поток p пронизывает якорь и две половины корпуса статора. Перпендикулярно оси полюсов проходит геометрическая нейтраль (ГН).
Рис.2.1
