1.Введение

Общепромышленные механизмы играют в народном хозяйстве страны важную роль. Они являются основным средством механи­зации и автоматизации различных производственных процессов. Поэтому уровень промышленного производства и производитель­ность труда в значительной степени зависят от оснащенности про­изводства общепромышленными механизмами и от их техничес­кого совершенства.

Задачи, возлагаемые на общепромышленные механизмы, обус­ловливают большое разнообразие их электроприводов, которые различаются и по диапазону мощностей (от долей киловатт до нескольких тысяч киловатт), и по сложности (от нерегулируемого асинхронного двигателя с короткозамкнутым ротором до слож­ных регулируемых электромеханических систем). Для механизмов рассматриваемого класса применяются практически все действу­ющие виды электропривода переменного и постоянного тока.

К общепромышленным механизмам относится большой класс рабочих машин, которые применяются в самых разнообразных отраслях народного хозяйства: в промышленности, сельскохозяй­ственном производстве, строительстве, на транспорте. В большин­стве случаев эти механизмы обслуживают основное производство различных отраслей. К их числу относятся подъемные краны, пас­сажирские и грузовые подъемники, эскалаторы, различные кон­вейеры, вентиляторы, насосы, метало обрабатывающие и дерево обрабатывающие станки.

Общепромышленные механизмы имеют массовое распростра­нение. Для их электроприводов используются 70... 75 % выпускаемых асинхронных двигателей и более 25 % вырабатываемой энергии.

В повсед­невной жизни используется множество электрических приборов и механизмов, которые облегчают домашний труд. К механизмам бытовой техники относятся стиральные машины, пылесосы, мик­серы, электровзбивалки, кофемолки и т. д. Ассортимент этих ме­ханизмов постоянно расширяется.

О своено производство целого ряда новых приборов, таких как высоко комфортные пылесосы, универсальные кухонные машины. Технический уровень бытовых приборов в значительной степени определяется техническим уров­нем электрооборудования, которым они оснащены.

Специалисты, занимающиеся эксплуатацией, обслуживанием и ремонтом электрического и электромеханического оборудова­ния, должны быть хорошо знакомы с механическим оборудова­нием, технологией, понимать электрическую схему работы того или иного механизма. Все это требует от инженерно-технического персонала изучения теоретических основ электропривода, управ­ления электроприводами, а также специальных курсов, одним из которых является «Электрическое и электромеханическое обору­дование общепромышленных механизмов и бытовой техники».

2.Характеристика механического цеха

Механический цех построен из кирпича. Отопление производиться от котельной. Его площадь составляет 171 м²: длина А - 19 м; ширина В - 9 м; высота Н - 4 м. На этой площади располагаются станок для обработки металла давлением и станки для обработки металла резаньем. Кривошипный пресс, сверлильный станок, заточной станок и другие. В цеху имеется 8 окон и 2 двери. В каждом окне установлены вентиляторы. Осветительная арматура представлена светильниками серии ЛСП с люминесцентными лампами. Лампы подвешены к потолку. Наружное освещение у входа в цех выполнено светильниками НСПО 02-200-021. Проводка освещения выполнена кабелем ВВГ 3х2,5.

Силовая подводка (соединение электрооборудования с источником питания) выполнена проводом ПВ в стальных трубах проложенных в бетонном полу, и забетонированы. Для электротележки проводка гибкая расположена на тросе, передвижная. Кабель для электротележки КГ 3х2,5+1х1,5мм², кабель гибкий общего назначения. Предназначен для присоединения передвижных механизмов к электрическим сетям напряжением 660 В переменного тока.

Магистраль заземления внутри здания выполнено стальной талью круглого сечения сечением не менее 100 мм². Ответвление от магистрали к электроустановкам выполняют круглой сталью диаметром не менее 5 мм².

Присоединение электрооборудования осуществляется через распределительный пункт ПР-11, рядом с которым установлен щит освещения ОЩВ-6.

На рисунке 1 изображен план размещения электрооборудования в механическом цехе с подводкой питания к нему от ПР-11. На рисунке 2 показан общий вид кривошипного пресса с основными его элементами.

Таблица 1 - электрическое и электромеханическое оборудование цеха.

Наименование ЭЭО (тип)	ТИП Электродвигателя	Мощность Электродвигателя	Количество
1	2	3	4
1 Кривошипный пресс.	4А160М4У3	18.5	1
2 Сверлильный станок	4А90L4У3	2.2	1

Продолжение таблицы 1

Наименование ЭЭО (тип)	ТИП Электродвигателя	Мощность Электродвигателя	Количество
1	2	3	4
3 Заточной станок	4А100S4У3	3.0	1
4 Компрессор	4А100L4У3	4.0	1
5 Электротележка	4А100S4У3	3.0	1
6 Тельфер	4А132S4У3	7.5	1
7 Вытяжной вентилятор	4А122М4У3	5.5	1
8 Вентиляторы	4А71B2У3	3.57	8
9 Дутьевой вентилятор	4А100L4У3	4.0	1
10 ОЩВ-6	-	-	1
11 Распред устройство ПР-11	-	-	1

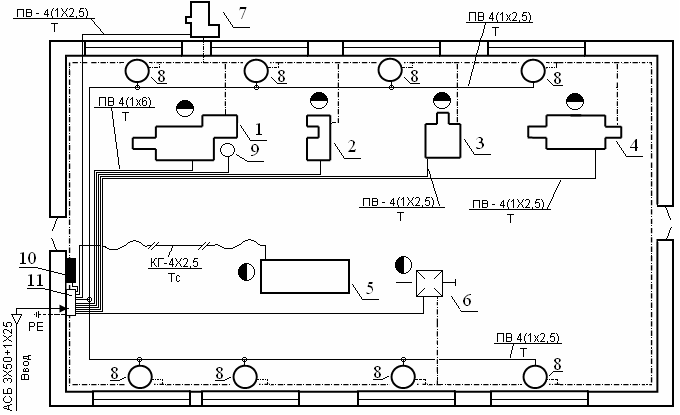

Р исунок 1 – План размещения электрооборудования в механическом цехе.

- распределительное устройство ПР-11.

- щит освещения ОЩВ-6

- коробка ответвительная.

- проводка гибкая.

- рабочее место.

- заземляющий контур.

- кривошипный пресс и дутьевой вентилятор.

- сверлильный станок.

- заточной станок.

- компрессор.

- электротележка.

- тельфер.

- вытяжной вентилятор.

- вентилятор.
