5. Метаморфічні породи

Метаморфічні породи – це продукти перекристалізації раніше утворених гірських порід в надрах земної кори, під дією високої температури і тиску.

В результаті метаморфізму утворюються такі породи:

• Мармур (CaCo₃) – продукт метаморфізму вапняків;

• Кварцит – продукт метаморфізму кварцових пісків;

• Гнейс – смугасті породи, кварц, польовий шпат, піроксеніт, слюди;

• Сланці – продукт метаморфізму глинистих порід, має плитчасту тек структуру. Філіт – складаються з кристалів слюд, кварцу, польового шпату.

Виділяють такі види метаморфізму:

Регіональний – опускаються окремі ділянки земної кори на великі глибини і метаморфізмові піддаються потужні товщі порід на значних площах. Контактовий – метаморфізм відбувається у місцях, де проникаюча магма стикається з вміщуючи ми породами. Динамічний – відбувається зміна порід під впливом великих тисків, які виникають в літосфері внаслідок великих напружень.

Будівельні властивості: метаморфічні породи порівняно рідко використовують як будівельний камінь. Це пов’язано з сланцюватою текстурою цих порід, яка рідко понижує їх міцність.

Завдання. Вивчити і визначити метаморфічні гірські породи за зразками. Результати записати у вигляді таблиці 5.1.

Таблиця 5.1

Приклад описання метаморфічних порід

№ зразка	Назва породи	Первинна порода	Колір	Структура	Текстура	Мінеральний склад
1	Кварцит	Піски, пісковики	Рожевий	Кристалічна	Масивна	Кварц

6. Визначення гранулометричного складу грунту

Гранулометричним складом ґрунту називається ваговий вміст в ґрунті твердих часток різної крупності, виражений у відсотках відносно до маси проби сухого ґрунту, взятого для аналізу.

Визначення гранулометричного складу полягає в розділенні ґрунту на фракції (групи фракцій близьких за крупністю) і визначенні їх відсоткового вмісту, у побудові логарифмічної сумарної кривої та визначенні коефіцієнта неоднорідності.

За ступенем неоднорідності гранулометричного складу великоуламкові ґрунти і піски підрозділяють на :

• однорідний грунт ;

• неоднорідний грунт .

Для визначення коефіцієнта неоднорідності необхідно побудувати на спеціальному бланку інтегральну (сумарну) криву механічного складу. Результати аналізів механічного складу лабораторія видає у вигляді стандартної таблиці 6.1.

Таблиця 6.1

Результати механічного аналізу ґрунту

Характеристики	Розмір часток грунту, мм
	>2,0	2,0-1,0	1,0-0,5	0,5-0,25	0,25-0,1	0,1-0,05	0,05-0,01	0,01-0,005	<0,005
Вміст фракцій, %	3,6	6,2	20,3	35,2	26,2	4,5	2,8	0,5	0,7
Сумарний вміст фракцій, %	100	96,4	90,2	69,9	34,7	8,5	4,0	1,2	0,7

Для побудови сумарної кривої необхідно знати сумарні вмісти часток діаметром менше 0,005; 0,01; 0,05; 0,1; 0,25; 0,5; 1,0; 2,0; більше 2,0 мм. Для цього в таблиці 6.1 справа наліво прогумовуємо вмісти фракцій і результати записуємо нижче (сумарний вміст фракцій у %).

На графіку по осі абсцис відкладаємо діаметр часток логарифмічному масштабі, а по осі ординат – сумарний вміст у % (рис.6.1).

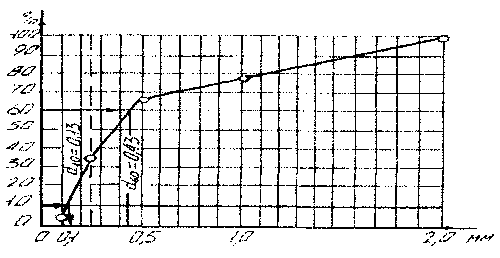

Рис.6.1. Логарифмічна сумарна крива механічного складу породи

Після побудови кривої знаходимо величини ефективного d_e=d_10% контролюючого d_к=d_60% діаметрів, тобто розміри часток, менше яких в породі міститься 10 і60%. У нашому прикладі d_e=0,11 мм, а d_к=0,42 мм.

Тепер можна визначати коефіцієнт неоднорідності С_н:

, (6.1)

де - діаметри часток, мм, менше яких у ґрунті міститься відповідно 60% та 10% (за масою) часток. Отже,за класифікацією пісок цей неоднорідний, бо С_н >3.

Завдання. Необхідно за даними механічного аналізу побудувати логарифмічну сумарну криву механічного складу ґрунту, вирахувати коефіцієнт неоднорідності та визначити назву ґрунту.
