1−Алюминиевый щит; 2−Isover classic;
Рис. 2
Рассчитаем
коэффициент теплопередачи для наружных
боковых стен и перекрытия, kст
,
по формуле (2.44), если коэффициент
теплоотдачи для внутренних поверхностей
ограждений принимается ориентировочно
aВН = 25
;
толщина алюминиевого щита d1=d3
=0,003 м; коэффициент теплопроводности
алюминия l1=l3=240
;толщина
Isover classic
d2=0,140 м; коэффициент
теплопроводности Isover
classic l2=0,038
;
коэффициент теплоотдачи для наружных
поверхностей ограждений aН
= 9
– для отапливаемых помещений.
kст =
0,274
Вт/(м2 ˚С)
Коэффициент теплопередачи пола kпол , , в таком случае будет равен
kпол =
.
Конструкция двери камеры УЛ-2М
1, 5 − Алюминиевый щит; 2,4 − асбест; 3 – Isover Ultra
Рис. 3

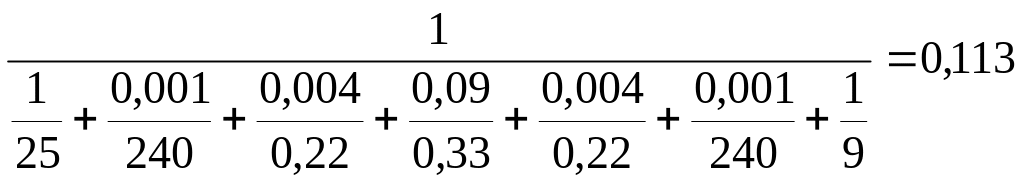

Рассчитаем коэффициент теплопередачи для двери камеры,
kдв, ,по формуле (2.44), если коэффициент теплоотдачи для внутренних поверхностей ограждений принимается ориентировочно aВН =25 ; толщина алюминиевого щита d1=d5=0,001 м; коэффициент теплопроводности алюминия l1=l5=240 ; толщина слоя асбеста d4=d2=0,004 м; коэффициент теплопроводности асбеста l2=l4=0,22 ; толщина теплоизоляционного материала из Isover Ultra d3=0,09 м; коэффициент теплопроводности Isover Ultra l3=0,33 ; коэффициент теплоотдачи для наружных поверхностей ограждений aН = 9 – для отапливаемых помещений.
kдв
=
.
Примем расчетную температуру наружного воздуха to =15 C . Расчет тепла через ограждения удобно вести по форме таблице 7.
Таблица 7
Расчет потерь через ограждения
Наименование ограждений |
Fог , м2 |
kогр , |
tс, C |
to , C |
tс - to , C |
Qог , кВт |
1.Наружная боковая стена |
34,1 |
0,274 |
60,5 |
15 |
45,5 |
0,425 |
2.Торцовая стена со стороны коридора управления |
2,6 |
0,274 |
60,5 |
15 |
45,5 |
0,034 |
3.Торцовая стена со стороны траверсного коридора
|
9,4 |
0,274 |
60,5 |
15 |
45,5 |
0,117 |
4.Перекрытие |
55,4 |
0,274 |
60,5 |
15 |
45,5 |
0,691 |
5.Пол |
27,8 |
0,137 |
60,5 |
10 |
50,5 |
0,193 |
6.Дверь |
6,8 |
0,113 |
60,5 |
15 |
45,5 |
0,035 |
Общие потери тепла Qог = 1,49 кВт |
По примечанию с.44 /1/ суммарные теплопотери через ограждения Qог увеличивают в 1,5 раза, следовательно суммарные теплопотери через ограждения будут равны Qо
Qог=1,49·1,5=2,235 кВт
Удельный расход тепла на потери через ограждения высчитывается по формуле, qогр ,
qогр
=
; (2.47)
Подставим данные и найдем удельный расход тепла, qогр
qогр
=
131,471
.
