2.5. Определение объема и массы циркулирующего агента сушки

2.5.1. Объем циркулирующего агента сушки

Объем циркулирующего агента сушки, V_ц, , определяется по формуле

V_ц = V_шт F_{ж. сеч. шт} , (2.14)

где V_шт – расчетная (заданная) скорость циркуляции агента сушки через

штабель, ;

F_{ж. сеч. шт} – живое сечение штабеля, м² .

Живое сечение штабеля вычисляется по следующей формуле, F_{ж. сеч. шт} , м²

F_{ж. сеч. шт} = , (2.15)

где n – количество штабелей в плоскости, перпендикулярной входу

циркулирующего агента сушки;

l – длина и высота штабеля, м;

h − высота штабеля, м;

_В – коэффициент заполнения штабеля по высоте .

В двухштабельной камере УЛ-2М количество штабелей в плоскости, перпендикулярной потоку агенту сушки равно двум. Длина и высота штабеля соответственно равны 6,5 и 3 м. Коэффициент заполнения штабеля по высоте расчетным материалом равен _В=0,468 по таблице 2,с.10. Подставим все известные величины в формулу (2.15) и найдем живое сечение штабеля, F_{ж. сеч. шт}

F_{ж. сеч. шт} = м².

Расчетная скорость циркуляции агента сушки через штабель по заданию равна V_шт = 2,9 , тогда по формуле (2.14) объем циркулирующего агента сушки, V_ц равен

V_ц = . (2.16)

2.5.2. Масса циркулирующего агента сушки на 1 кг испаряемой влаги

Массу циркулирующего агента сушки на 1 кг испаряемой влаги, m_ц , , можно определить по следующей формуле

m_ц = , (2.17)

где V_{пр. 1} – приведенный удельный объем агента сушки на входе в штабель, где ;

m_р – расчетная масса испаряемой влаги, ;

Определим массу циркулирующего агента сушки на 1 кг испаряемой влаги, m_ц ,

m_ц = 2371,753 .

2.5.3. Определение параметров воздуха на выходе из штабеля

Параметры влажного воздуха на выходе из штабеля в камерах периодического действия (t₂ ,₂ ,d₂ , I₂ ,₂ , V_{пр. 2} ) можно определить как графоаналитическим способом, с помощью Id-диаграммы, так и аналитическим. Для точности определения воспользуемся вторым способом.

Влагосодержание влажного воздуха, d₂ , , находится по формуле

d₂ = . (2.18)

Теплосодержание влажного воздуха на выходе из штабеля остается таким же как и у воздуха на входе, то есть I₁ =I₂ =302,958 откуда можно выразить температуру влажного воздуха на выходе из штабеля, t₂ , C

t₂ = . (2.19)

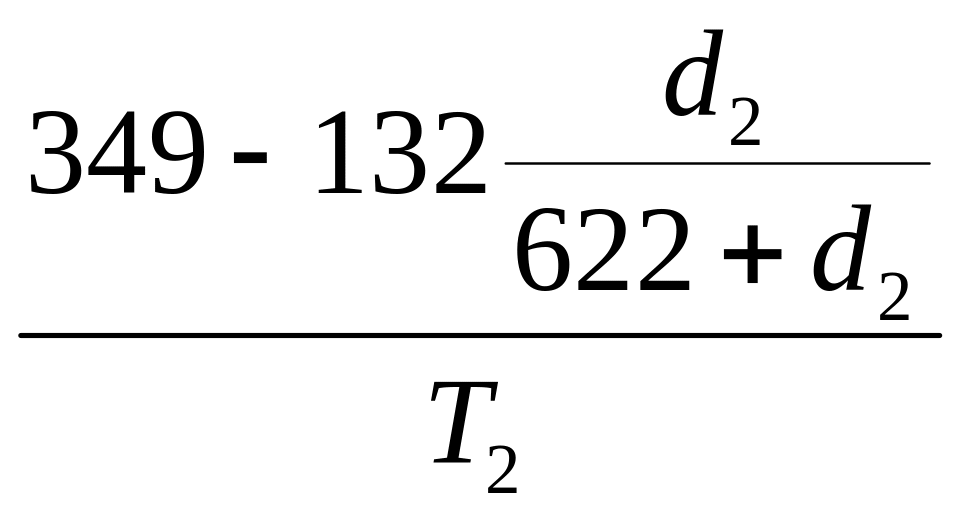

Плотность влажного воздуха, ₂ , , можно определить по формуле

₂ = , (2.20)

где Т₂ - термодинамическая температура влажного воздуха, выходящего

штабеля, которая вычисляется по формуле, К.

Т₂ = 273 + t_{2 .} (2.21)

Приведенный удельный объем, V_{пр. 2} , , можно найти по уравнению

V_{пр. 2} = . (2.22)

По формуле (2.18) определим влагосодержание влажного воздуха, d₂ ,

d₂ = 93,207 .

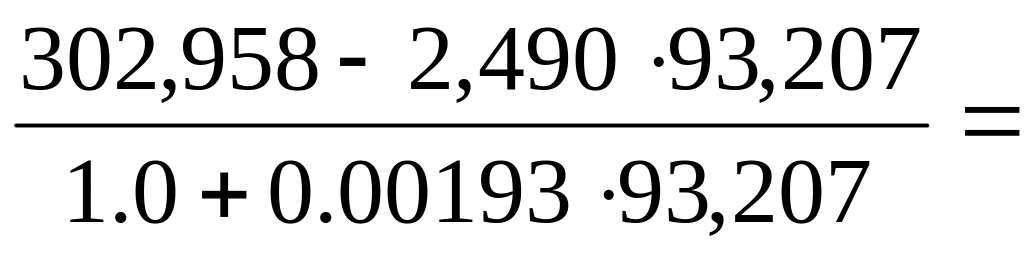

Воспользовавшись формулой (2.19), вычислим температуру влажного воздуха на выходе из штабеля, t₂ ,

t₂ = 60,068 C.

Термодинамическую температуру влажного воздуха, выходящего из штабеля, вычислим по формуле (2.21), Т₂ , К

Т₂ = 273 + 60,068=333,068 К.

Вычислим плотность влажного воздуха, ₂ , , по формуле (2.20)

₂ = 0,996 .

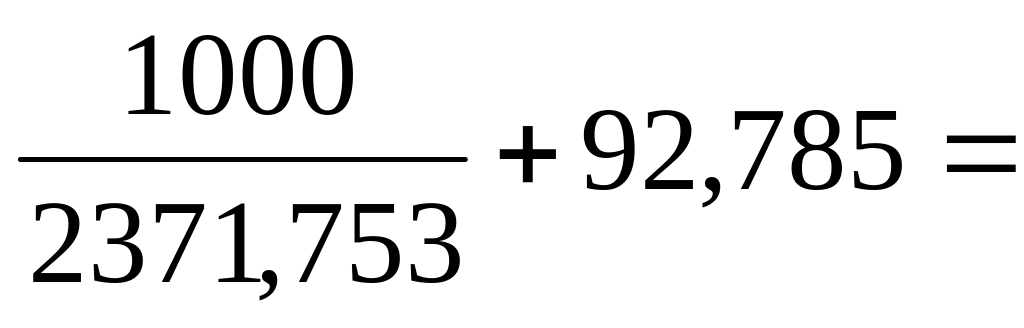

Приведенный удельный объем, V_{пр. 2} , , найдем из уравнения (2.22)

V_{пр. 2} = = 1,10 м³/кг .
