15. Регулировка вылета маркера

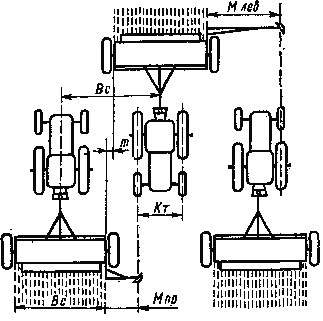

Рис. 3.15. Схема вождения односея­лочного агрегата по следу маркера серединой правого переднего колеса трактора:

Мпр-вылет правого маркера; Млев—вылет левого маркера; Вс — рабочий захват сеялки; Кх — ширина колеи передних колес трактора; ш — ширина стыкового междурядья

При вождении односеялочного агрегата по маркерной линии серединой правого колеса трактора (рис. 3.15) вылет мар­керов М определить по формуле: М = 0,5 (Вс + т + Кт). м. (3.4) где Вс — рабочая ширина захвата сеял­ки, м; т — ширина стыкового между­рядья, м; Кт — колея передних колес трактора, м. Знак плюс ( + ) соответст­вует левому, минус (—) — правому мар­керу.

При вождении многосеялочного агрегата по маркерной линии внешним краем пра­вого переднего колеса (рис. 3.16) или внешним краем правой гусеницы тракто­ра вылет маркеров М определить по формуле:

М= 0,5 (Ва ± А), м.  (3.5)

где Ва — рабочая ширина захвата агре­гата, м; А — расстояние между внешни­ми краями передних колес или гусениц трактора, м. Знак плюс ( + ) соответст­вует левому, минус (—) — правому мар­керу. Рабочую ширину захвата многосеялочно­го эшелонированного агрегата (Ва) определить с учетом перекрытия рабо­чей ширины захвата смежных сеялок в агрегате и смежных проходов агрегата по формуле:

 Ва = (Вс — хт) п, м,    (3.6)

 где х — кратность перекрытия стыкового междурядья (x=2); n — количество сея­лок в агрегате. Для многосеялочного шеренгового агрегата

Ва = Всn — хт,     (3.7)

При вождении многосеялочного агрегата по маркерной линии визиром, установ­ленным против сидения тракториста, вы­лет маркеров М определить по формуле:

М = 0,5 Ва ± о, м,       (3.8)

где а — расстояние от продольной оси симметрии трактора до визира (для трактора Т-150К а = 0,3 м). Знак (+) соответствует левому, минус (—) — правому маркеру.

16. Навесные плуги просты по устройству и обладают наименьшей массой. При работе с ними требуется поворотная полоса небольшой ширины. Однако в транспортном положении они сообщают трактору сравнительно большой опрокидывающий момент. Плуг состоит из основных рабочих органов - ножа, предплужника, корпуса, который в свою очередь состоит из стойки, лемеха, отвала, полевой доски и из вспомогательных – рамы, опорных колес, механизма регулирования с трактором, а некоторые, например, ПКГ-5-4ОВ имеют гидромеханизм и пневмогидросистему.

17. Установление вылета маркера.

Односеялочный агрегат оборудуют следоуказателями, агрегат из двух и трех сеялок — левым и правым маркерами, а широкозахватные агрегаты — маркерами и следоуказателями. При работе со следоуказателями отвесы грузов должны идти по следу колеса сеялки, оставленному предыдущим проходом.

Вылет маркера левого (L_п) или правого (L_л), то есть расстояние от крайнего сошника до метчика маркера, определяют по формуле:

где В_агр – ширина захвата агрегата,  м;

      b_м – ширина междурядья,  м;

      с – расстояние между серединами передних колес трактора (колея) или расстояние между внутренними краями гусениц,  м.

Если агрегат ведут по следу маркера по визиру, то вылет маркеров определяют но формуле:

где L_с – расстояние от осевой линии трактора до визира (правого и левого),  м.

18

19. Лущильник, сельскохозяйственное орудие для лущения почвы. Л. подразделяют на дисковые и лемешные.

Дисковый Л. (рис. 1) состоит из рамы с опорными колёсами и отдельных секций, имеющих по 8—10 сферических дисков. При работе Л. диски, вращаясь, рыхлят почву и частично оборачивают пласт. На секции укреплен балластный ящик для увеличения нагрузки на диски и глубины обработки. Для лучшей приспособляемости к рельефу поля секции прикреплены к брусу рамы Л. шарнирно. Секции размещают под углом (угол атаки) к линии движения агрегата. Л. выпускают с постоянным или регулируемым углом атаки. После прохода дискового Л. при правильной регулировке его на поле получают мелкокомковатый верхний слой с высотой гребней не более 8 см, с полностью подрезанными сорняками.

Глубину обработки почвы навесным Л. изменяют установкой опорного колеса на различной высоте. Краткая характеристика Л., выпускаемых в СССР

20. 1. Зубовые бороны используют для боронования зяби, паровых полей, посевов зерновых и трав. Оно производится со следующими целями:

• создание равномерного рыхлого слоя почвы;

• уменьшение испарения влаги;

• частичное уничтожение всходов сорных растений.

2. Зубовые бороны подразделяются на три типа:

• тяжёлые (давлением на один зуб 2,0 кг, марки ЗБЗТС–1, ЗБЗТУ–1, весом 40 кг, длина зубьев 135–170 мм);

• средние (давлением на один зуб 1,5 кг, марки ЗБЗСС–1, весом 28 кг, длина зубьев 135–170 мм);

• лёгкие (давлением на один зуб 1,0 кг, марки ЗБП–0,6, весом 14 кг, длина зубьев 120–130 мм);

3. Чтобы обеспечить качественное боронование, заблаговременно проверяют техническое состояние каждого звена зубовой бороны. Для этого борону устанавливают на ровной площадке, размеченной параллельными линиями на расстоянии 49 мм одна от другой так, чтобы каждый зуб совпадал с линией. Допустимое отклонение - не более +– 5 мм.

4. Технические требования для зубовой бороны:

• рама ровная, зубья прямые, изгиб не более 5 мм, кривизна зуба допускается до 2 мм;

• длина заострённой части зуба — 45 мм, у лёгких борон — 25 мм, толщина концов зубьев не превышает 2 мм. Гайки должны быть предохранены от самоотвинчивания;

• подготовленная к работе борона должна иметь одинаковые по длине, однотипные зубья (квадратный, круглый, ножевидный), установленные скосом в одну сторону, по ходу трактора. Просвет между концами отдельных зубьев и опорной поверхностью — не более 10 мм.

• рамы борон должны иметь крючки для соединения звеньев к сцепке. Бороны комплектуются из трёх звеньев, соединённых общей вагой.

• оптимальная длина тяги, соединяющей вагу со сцепкой рамы: 1260–1500 мм при бороновании в два следа, 560 мм при бороновании в один след. Угол между направлением тяги и горизонтальной поверхностью 15–20 градусов.

5. Глубина боронования зависит от установки зубьев к направлению движения агрегата. Если зубья установлены острой гранью вперёд по ходу, глубина рыхления увеличивается, для меньшей глубины рыхления почвы зубья к раме устанавливаются острой гранью назад. Хорошее рыхление получается тогда, когда все зубья бороны погружаются в почву на одинаковую глубину. Длина тяги должна быть такой, чтобы во время работы передняя часть бороны не зарывалась и не углублялась, а имела спокойный горизонтальный ход. Тогда после боронования поле остаётся ровным, почва хорошо разделанной, эстетически привлекательной, что создаёт благоприятные условия для дальнейшей работы под урожай года.

Практика показала, а наука подтвердила высокую эффективность применения шлейфов за бороновальными агрегатами, так как они предотвращают потери влаги на 25% по сравнению с агрегатами борон без применения выравнивателей.

Чтобы исключить межрядковые огрехи, бороны со сцепкой располагаются по фронту сцепки симметрично. Боронование ведут под углом или поперёк к направлению вспашки или посева. При первом проходе проверяют ход бороны, идёт ли борона параллельно поверхности поля, обеспечивается ли между смежными проходами перекрытие в 15–30 см.

21. Общими при любых способах посева и посадки сельскохозяйственных культур являются следующие требования: посев семян и посадка рассады в наилучшие для каждой культуры сроки в данном районе; равномерное распределение семян по площади поля; заделка их на одинаковую глубину; строгое соблюдение нормы высева. Глубина заделки обусловлена особенностями высеваемой культуры и почвенно-климатическими условиями районов возделывания. Нормы высева устанавливаются агротехническими требованиями для разных культур в разных районах в соответствии со способом посева и задаются в килограммах на гектар. При равномерном распределении семян норма высева определяет среднюю площадь, приходящуюся на одно растение, называемую площадью питания. К рядовому способу посева сельскохозяйственных культур предъявляются следующие дополнительные требования: прямолинейность рядков, отсутствие огрехов и пересевов, ровная поверхность засеянного поля. При заданной глубине 3—4, 4—5 и 6—8 см средняя глубина заделки может отклоняться от нее в обе стороны не более чем на 0,5; 0,7 и 1,0 см. Отклонение фактического высева от заданной нормы допускается не более 3 %. Для наиболее распространенных рядовых схем посадки рассады овощных культур (ширина междурядий 50—70 см, шаг посадки 15—70 см, глубина посадки без торфоперегнойных горшочков 5—15 см) допускаются отклонения основных междурядий от заданных на 2—4 см, стыковых — до 7 см, шага посадки — на 3—4 см. Посадка с наклоном до 30е от вертикали допускается не более чем для 10 % рассады.

22. Ячеистый высевающий аппарат представляет собой валик, имеющий на своей наружной поверхности ячейки определенного размера, расположенные равномерно по окружности валика. При вращении валика, находящегося под бункером, семена заполняют ячейки и переносятся в них в семяпровод. Лабиринтный высевающий аппарат применяется Для строчно-луночного способа посева мелких семян хвойных пород. На семенном вращающемся бункере устанавливается несколько высевающих аппаратов. Каждый аппарат представляет собой коробку с крышкой прямоугольной формы с внутренней Перегородкой и двумя входными окнами (боковыми) и одним выходным (отверстие в крышке). При нахождении аппарата в Нижнем положении происходит заполнение семенами из бункера боковых окон (положение). При повороте бункера на 180° Часть семян отсекается перегородкой (положение) и через выходное отверстие высевается на лоток и далее поступает в разрыхленную почву. Норма высева регулируется перемещением перегородки по пазу, а шаг посева — изменением числа высевающих аппаратов.

23. Культиваторы служат для дополнительной обработки почвы перед посевами или посадками, междурядной обработки почвы в посевах или посадках в целях рыхления почвы, внесения удобрений, уничтожения сорняков.
