20. 27. Техника защиты окружающей природной среды от пыли. Принцип действия аппаратов обеспыливания газов (пылеосадительные камеры, циклоны, фильтры 32, скрубберы 29).

Защита осуществляется с помощью пылеулавливателей. Пылеулавливание – улавливание пыли в местах её выделения с помощью местных отсосов ( вентиляторов) с последующей очисткой запыленного гада в аппаратах пылеулавливателя. Очистка - превращение примеси из более токсичного в менее токсичный продукт или удаление примеси вообще путём её отделения от воздуха.

Критерии подбора пылеулавливателей:

- диаметр частички, которые мы улавливаем

- дисперсный состав пыли (чем крупнее пыль, тем легче её уловить).

Все методы делятся на сухие и мокрые (пылеулавливатели).

1 . Гравитационные методы – дешевые и примитивные.

При движении воздуха тяжелые частицы осаждаются и удаляются как шлам. Удаляются частицы только с высокой осаждаемостью. Скорость воздуха – 0.3 – 4 м/c, эффективность очистки менее 50%, диаметр частиц более 50 мкм.

б) Камера с перегородками – не увечили эффективность, но сократили площадь очистного сооружения.

2. Инерционные методы – при резком изменении направления движения газового потока частицы пыли под действием сил инерции будут стремиться, сохранит своё первоначальное направление. Газ минует препятствие а частицы пыли попадают в бункер. Улавливаются частицы диаметром 25 – 30 мкм. Скорость движения газа большая (5 -10 м/c).

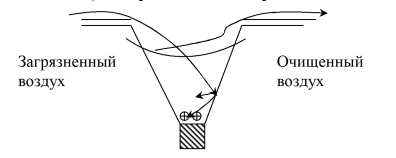

а ) Примитивный аппарат: камера с вертикальной перегородкой. Сложно подавать воздух с высокой скоростью.

б) камера с плавным переходом газа

3. Использование центробежных сил – циклоны – аппарат, отделяющий частицы пыли

Ц иклоны широко применяются в промышленности. Эффективность 50 – 75% диаметр осаждаемых частиц более 5мкм. Аппарат компактен и лёгок в обслуживании. В нём не движущихся частей. Нужен только насос, поэтому способ дешевый. Температура очищаемого газа до 400 – 500 градусов. Газовый поток вводится внутрь через входной патрубок, расположенный тангенциально. Воздух совершает вращательно поступательное движение вдоль корпуса бункера. Частички пыли отбрасываются к стенкам камеры под действием центробежной силы и образуют пылевой слой, а чистый воздух резко меняет своё направление и выходит через патрубок в верхней части. Цилиндрический циклон - высокопроизводительный (а > б). Конический циклон – высокоэффективный (б > а).

Э ффективность циклона прямо пропорциональна и обратно пропорциональна . Если увеличивать скорость, то частички пыли могут не успеть отлететь в бункер. Поэтому, как правило, уменьшают диаметр циклона.

Групповой циклон

1 – входной патрубок 2 – корпус, в котором закреплены ограничительные решетки 3. в решетки вмонтированы циклонные элементы 4 5 – выходной патрубок 6 – общий бункер для сбора пыли 7 – распределительная камера.
