Технологія монтажу свинцевої з'єднувальної муфти.

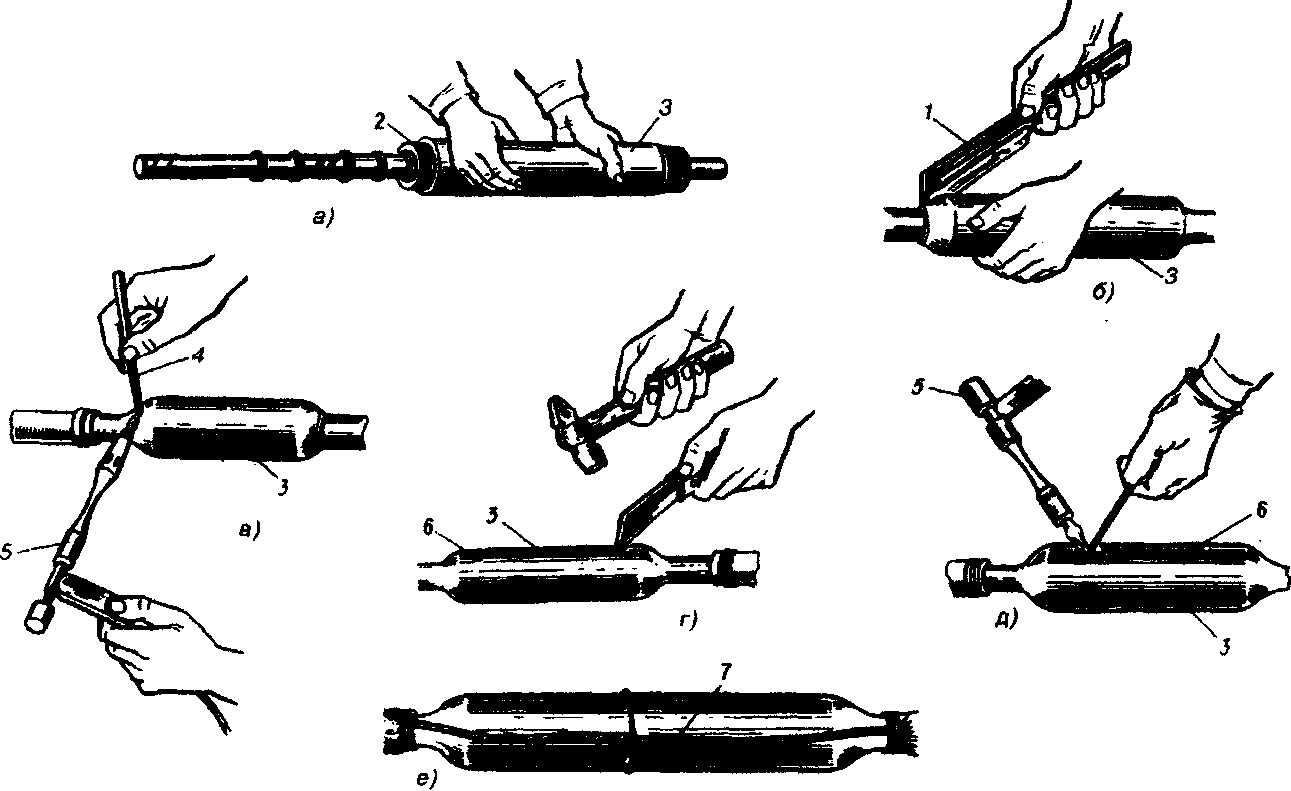

а - надівання свинцевої труби, б - обстукування торців корпусу, в - припаювання горловини корпусу до оболонки кабелю, г - прорубування заливних отворив, д - запаювання заливних отворив, е - заземлення муфти.

1 - вальок, 2 - серветка, 3 - корпус муфти, 4 - пруток припою, 5 - газовий пальник, 6 - заливні отвори, 7 - провід заземлення

При використанні заливальних складів на основі бітуму перед заливкою корпус муфти попередньо підігрівається полум'ям газового пальника до температури 50 - 60 °С.

Заливка бітумним складом виконується в три - чотири прийоми. При першому заповненні покривають складом всю поверхню розробки кабелю в муфті. Після осаджування муфта заливається до верху, а потім ще доливається 1-2 рази.

Після застигання бітумного складу заливний отвір закривають кришкою, при цьому в ущільнювальну канавку закладається прокладка з гуми або з пеньки.

Болти і шви муфти покривають антикорозійним складом (лаки бітумні покривні БТ-99 - час висихання до 3 год., БТ-577 - час висихання до 24 год.)

Технологія монтажу епоксидних з'єднувальних муфт,

А) Монтаж епоксидних з'єднувальних муфт типу СЗпу і СЭс.

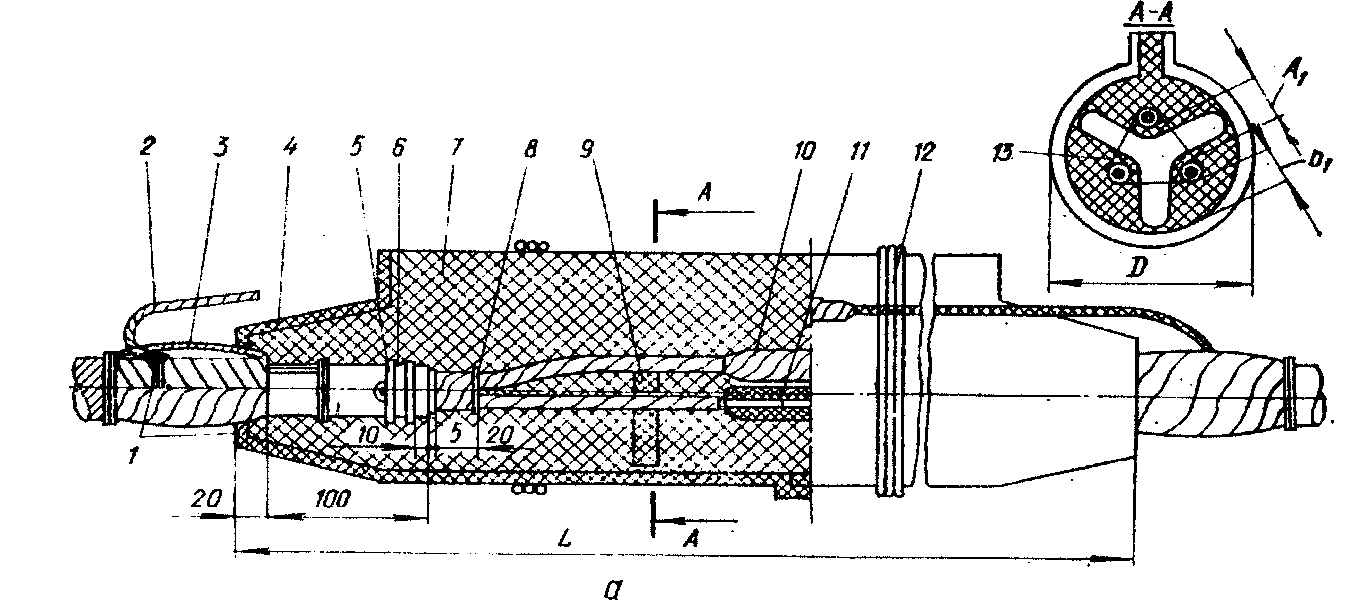

Епоксидна з'єднувальна муфта: а) - типу СЭпу, б) - типу СЭс. 1 - місце пайки провідника заземлення, 2 - провідник заземлення, 3 - герметизувальна підмотка, 4 - корпус муфти, 5 - гумове ущільнювальне кільце, 6 - металевий бандаж, 7 - епоксидний компаунд, 8 - бандаж з сурових ниток, 9 - фіксуюча розпірка, 10 - підмотка жили стрічкою ЛЭТСАР (ЛПМ), 11 - місце з'єднання жил, 12 - бандаж з дроту, 13 - бандаж з міцних ниток.

Розробка кінця кабелю для монтажу з'єднувальних муфт:

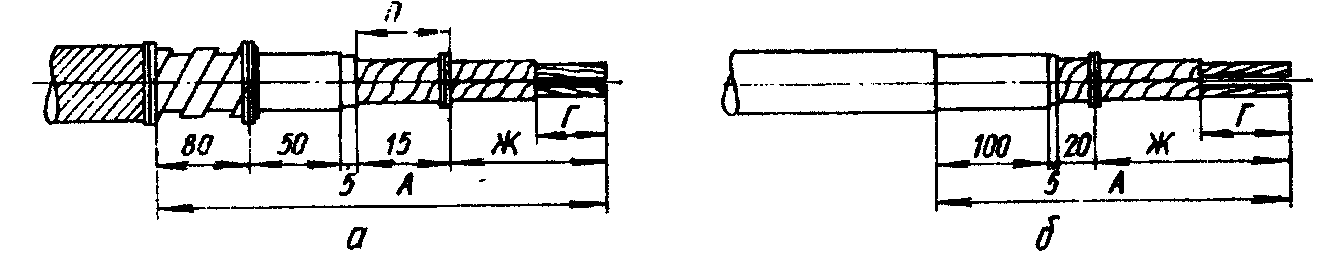

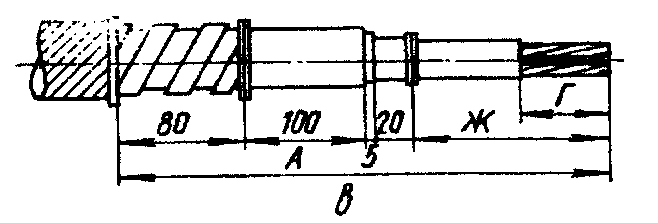

а) - марки СЭс; б) - марки СЭпу для пластмасовим покровом; в) - марки СЭпу для броньованого кабелю. (Розмір П для муфт марки КНЭ).

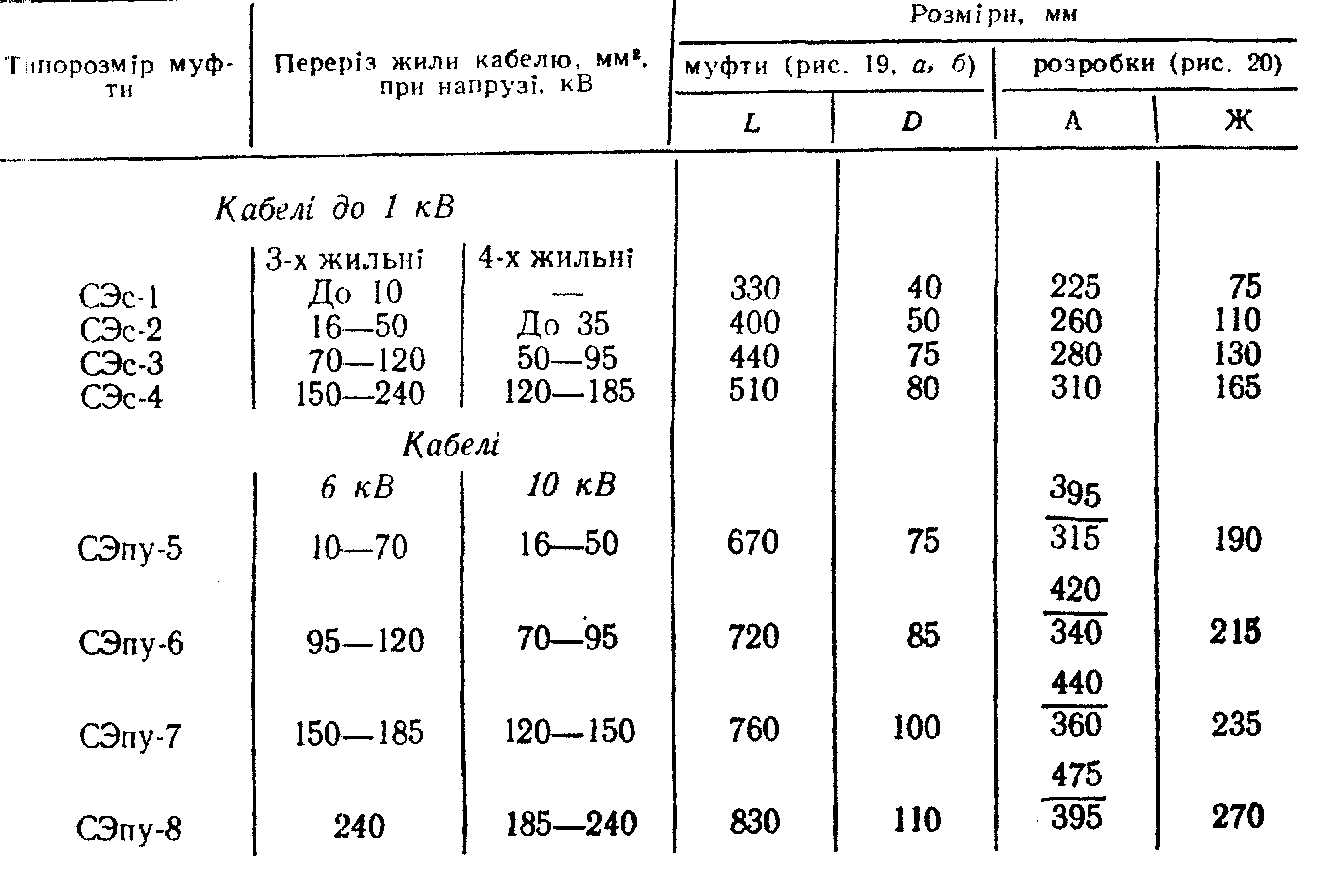

Розміри муфт СЭпу і СЭс і розробки кінців кабелю.

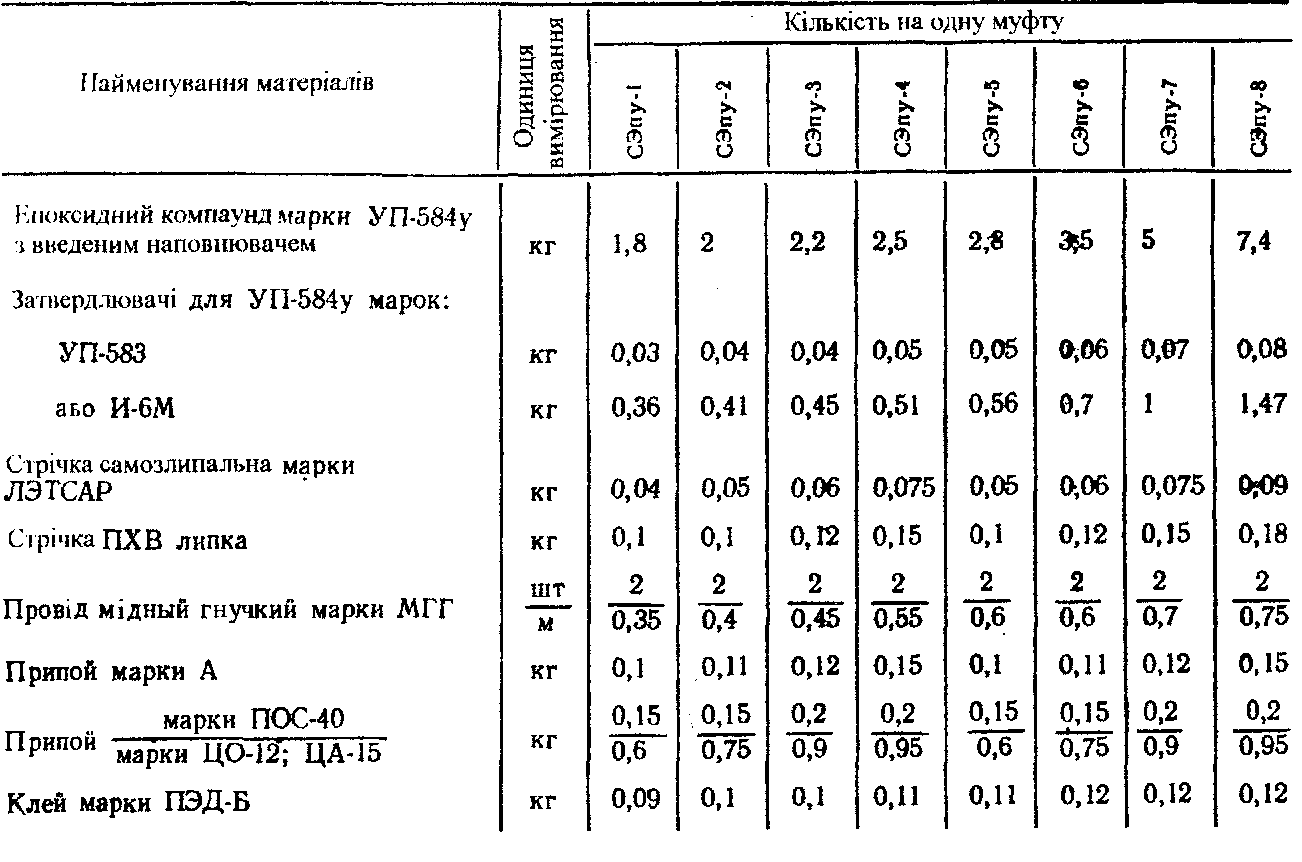

Матеріали для монтажу муфти типу СЭпу.

Б) Монтаж епоксидних з'єднувальних муфт типу ПСЭс для кабелів з пластмасовою ізоляцією на напругу 10 кВ.

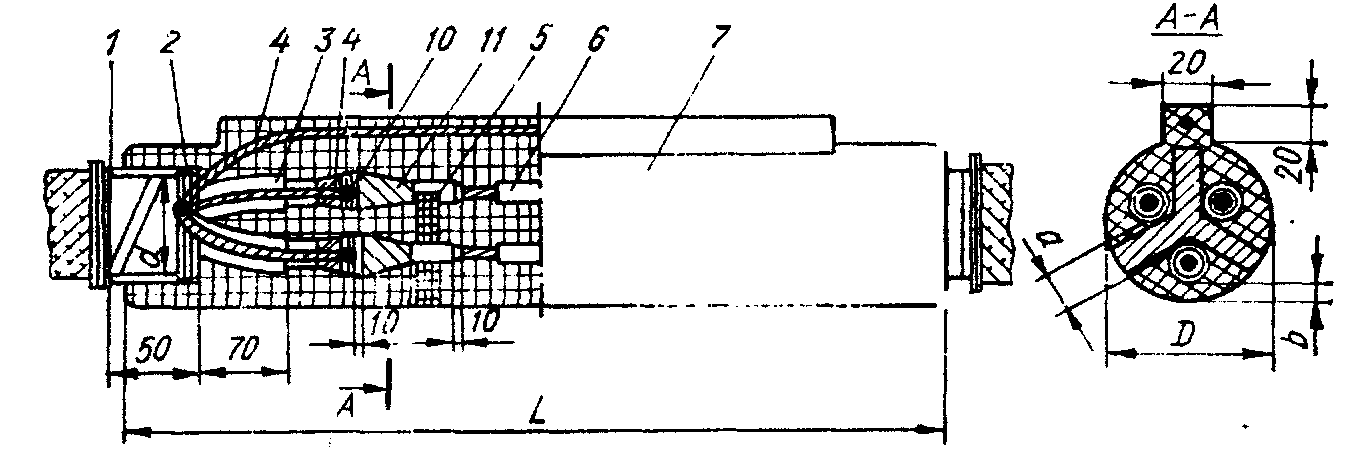

Епоксидна з'єднувальна муфта типу ПСЭс:

1- підмотка з кіперної стрічки, 2 - бандаж, 3 - шланг, 4 - провідник заземлення,

5 - фіксуюча розпорка (зірка), 6 - з'єднувальна гільза, 7 - корпус муфти, 8 - стрічки металевого екрану, 9 - напівпровідний екран, 10 - місце пайки проводу заземлення, 11- конусна підмотка

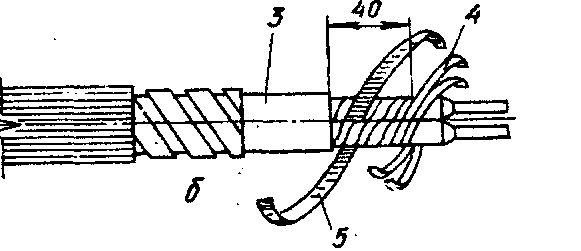

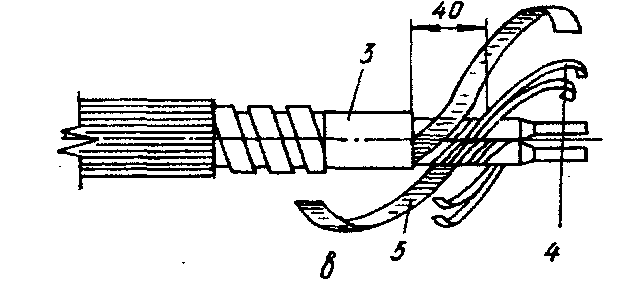

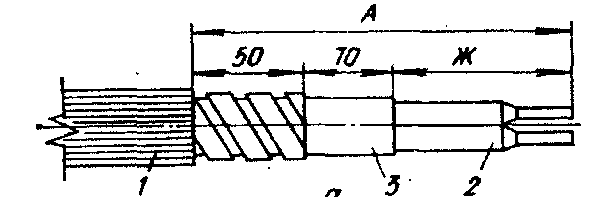

Розробка кінця кабелю для монтажу з'єднувальних муфт: а – до 1 КВ, б – до 6 КВ, в – до 10КВ

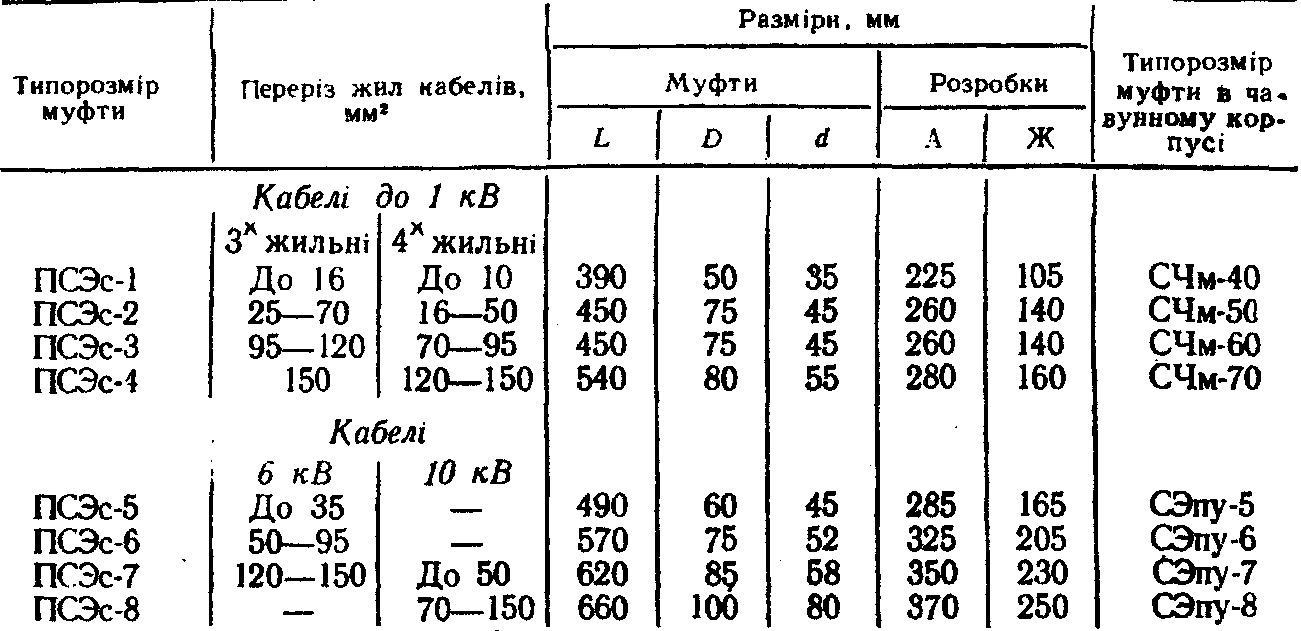

Розміри муфт і розробки кінців кабелів для монтажу муфт типу ПСЭс.

Технологія монтажу кінцевих муфт

А) Кінцевих муфт серії КМ.

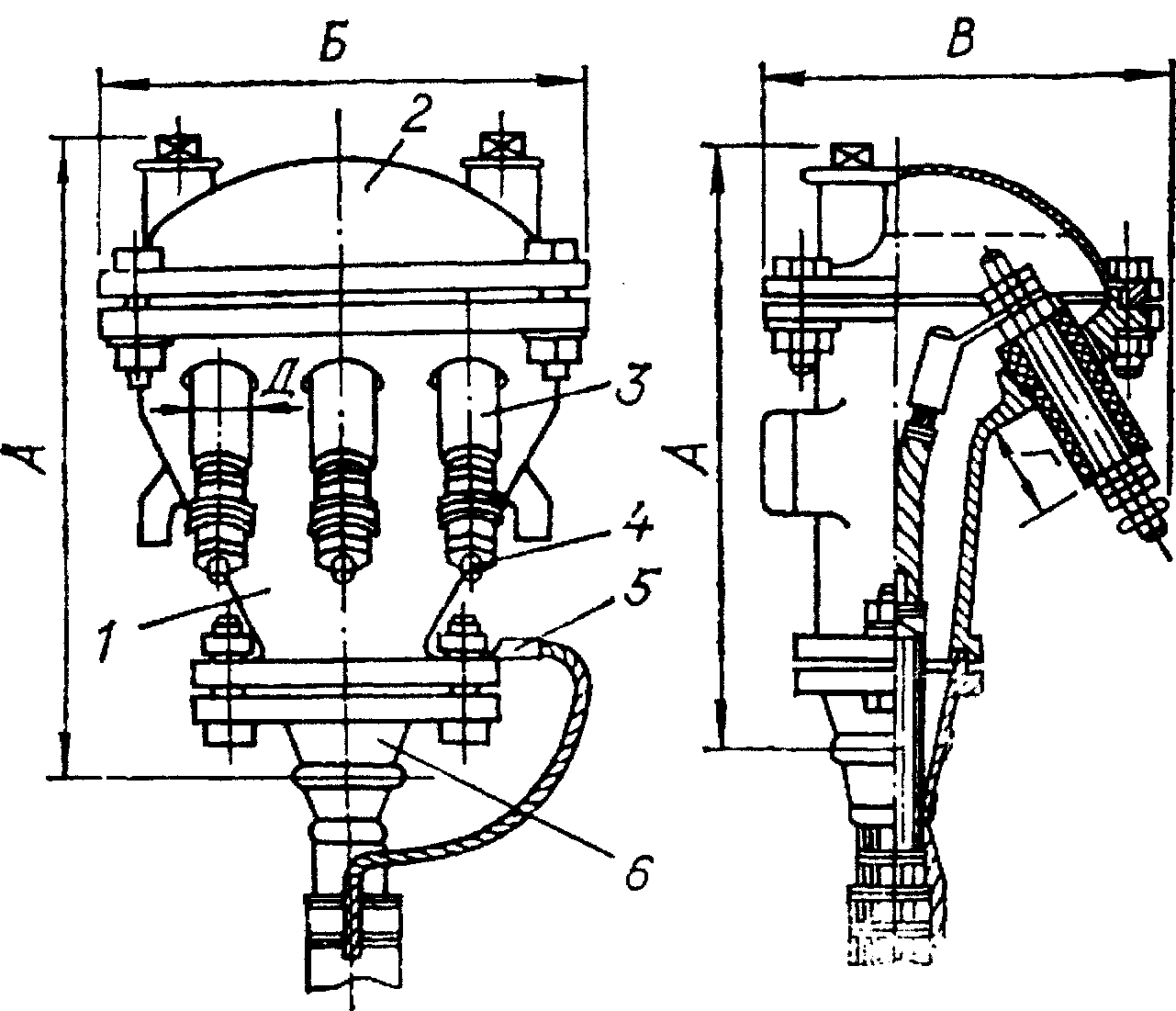

Щоглова муфта типу КМ для трижильного кабелю на напругу до 1 кВ: 1 - корпус муфти, 2 - кришка, 3 - ізолятор, 4 - контактний стержень, 5 - наконечник проводу заземлення, 6 - конус.

Розробка кінця кабелю.

Розмір Г для кабелів до 1 кВ - 50 мм, 6 кВ -125 мм, 10 - кВ 160 мм. Розмір О для кабелів до 1 кВ - 220 мм, 6 і 10 кВ - 240 мм. Розмір П для кабелів до 1 кВ - 20 мм, 6 і 10 кВ - 25 мм. Розміри А і Ж вказані для крайніх жил.

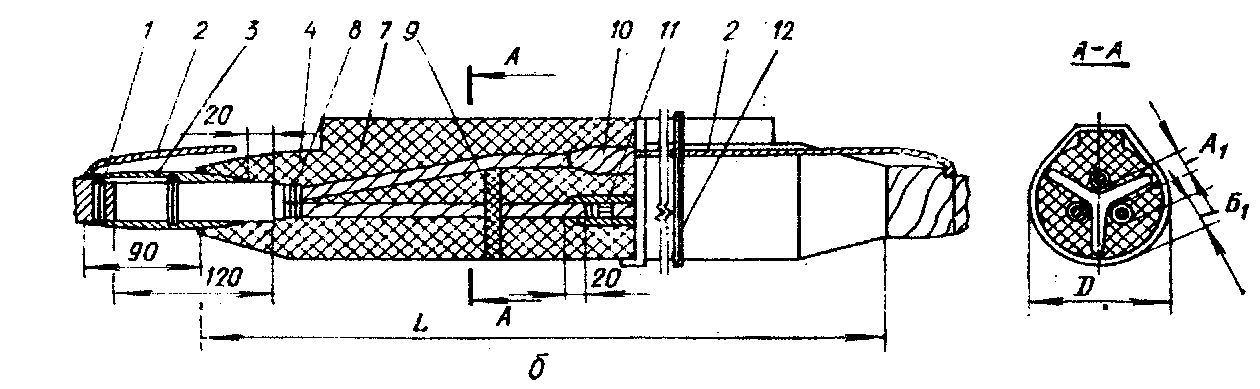

Основні розміри щоглових муфт і розміри розробки кінців кабелю.

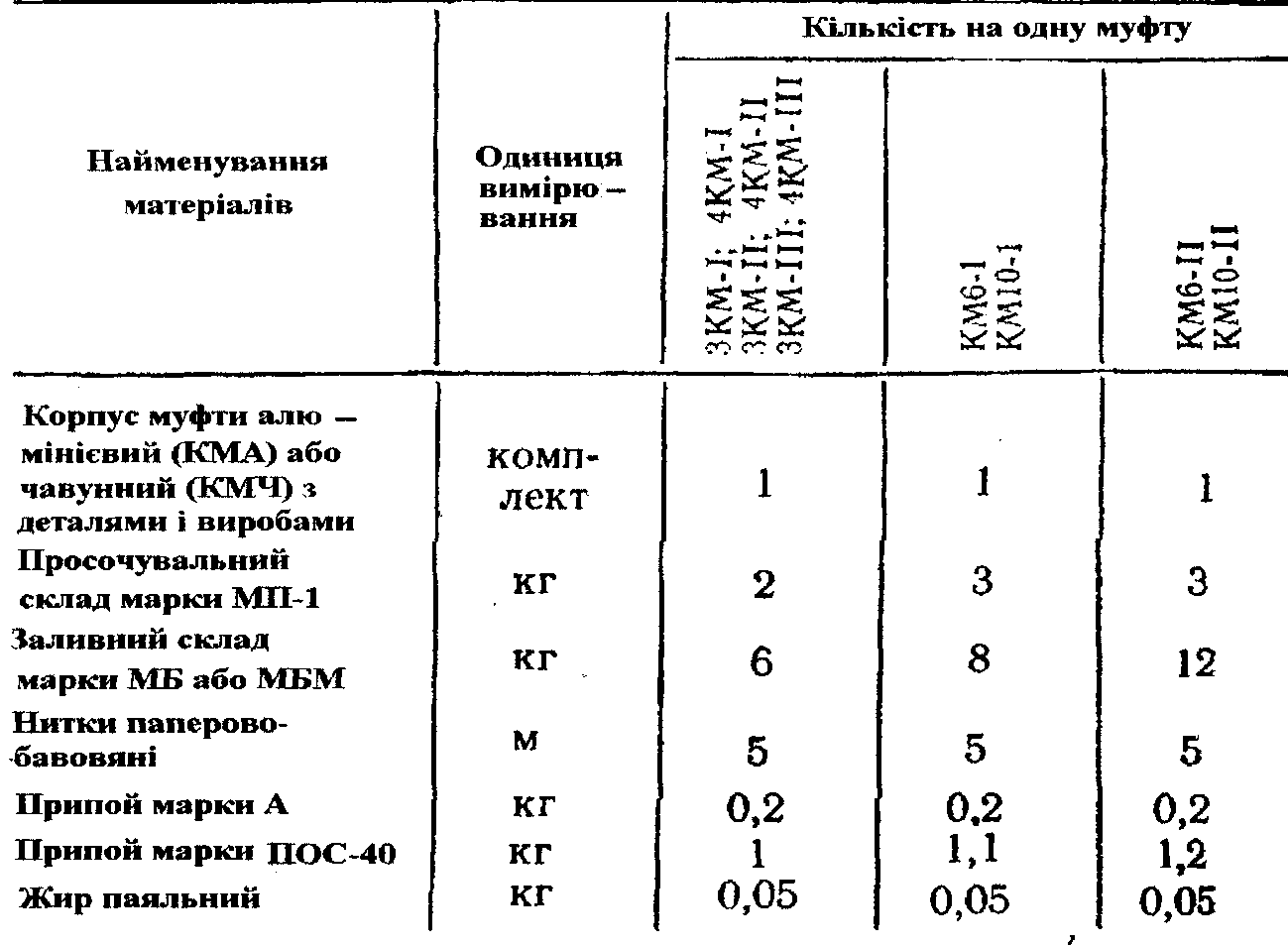

Матеріали для монтажу муфти типу КМ.
