По приведеним кресленням скласти технологічні карти монтажу кінцевих муфт інших типів кабелів.

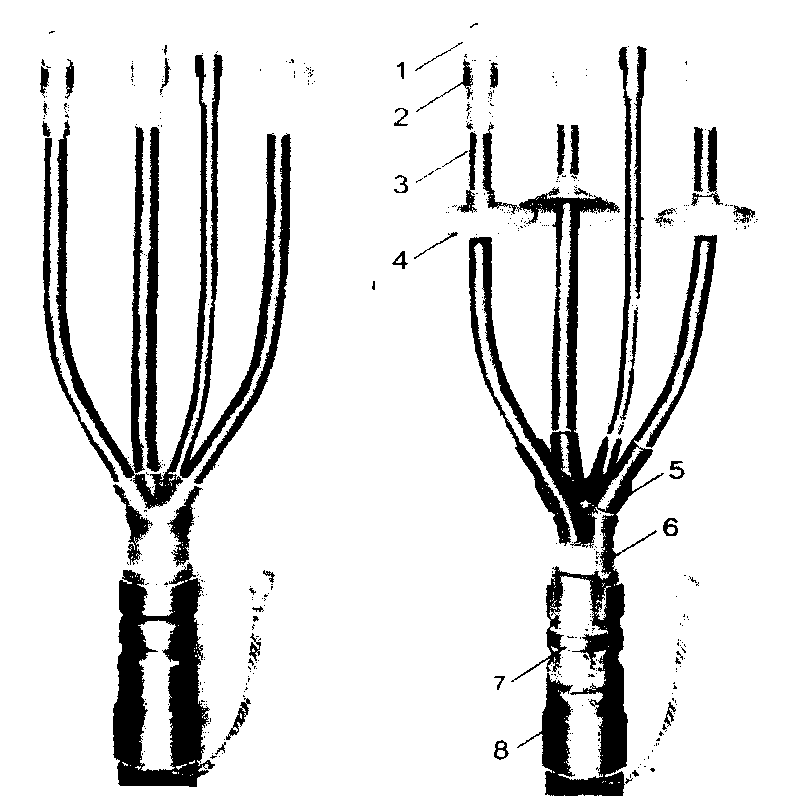

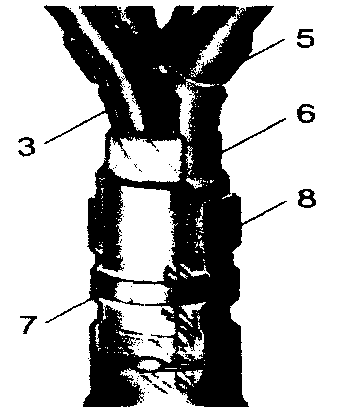

1. Кінцева муфта 1КВТп і 1КНТп для силового кабелю з просоченою паперо­вою ізоляцією на напругу до 1кВ.

1- наконечник болтовий,

2- манжета кінцева,

3- жильна трубка,

4- ізолятор, 5 - манжета пальцева, 6 - рукавичка, 7- деталі заземлення (терка, провід з наконечником, пружина),8- манжета поясна.

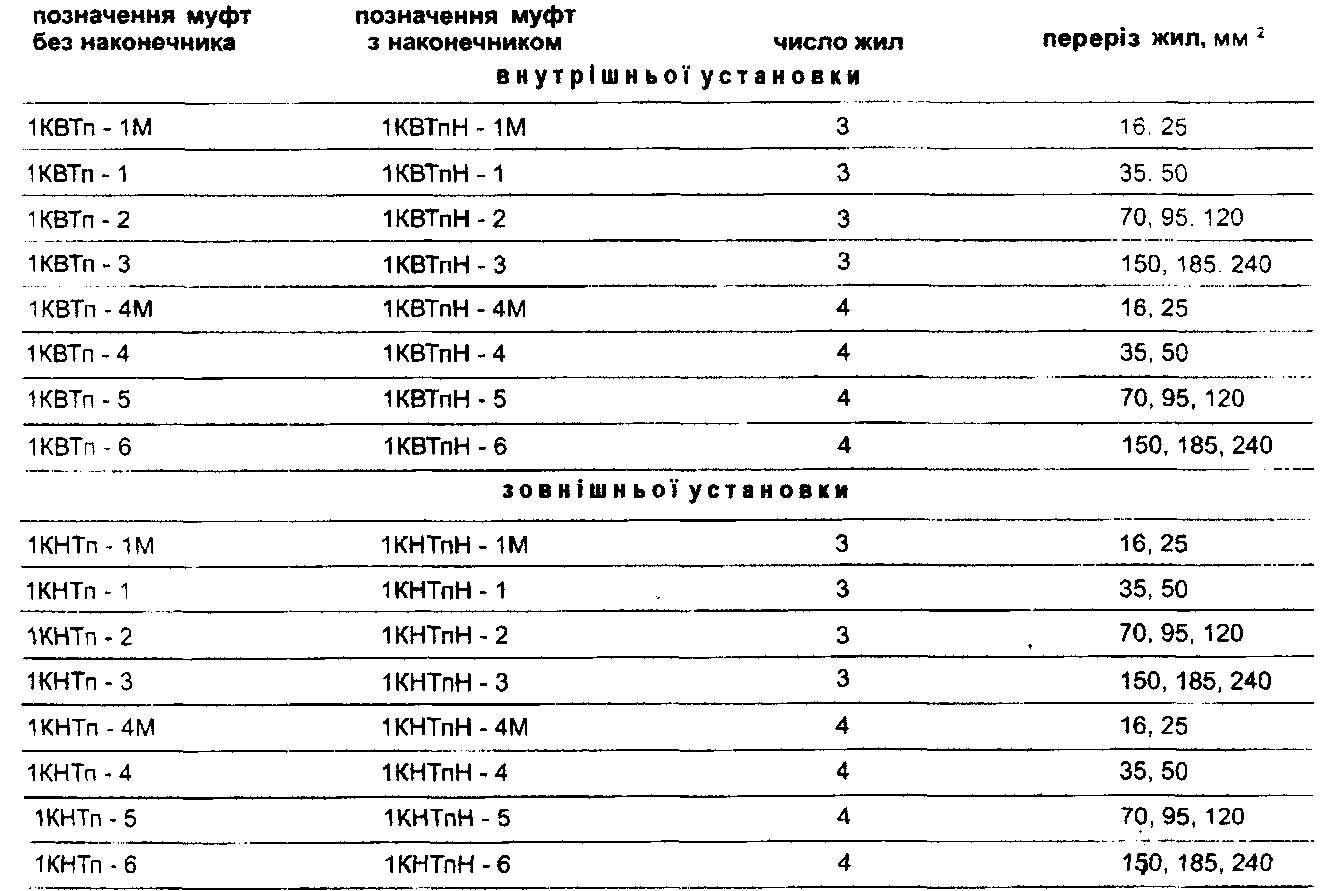

Таблиці для вибору типорозміру муфти.

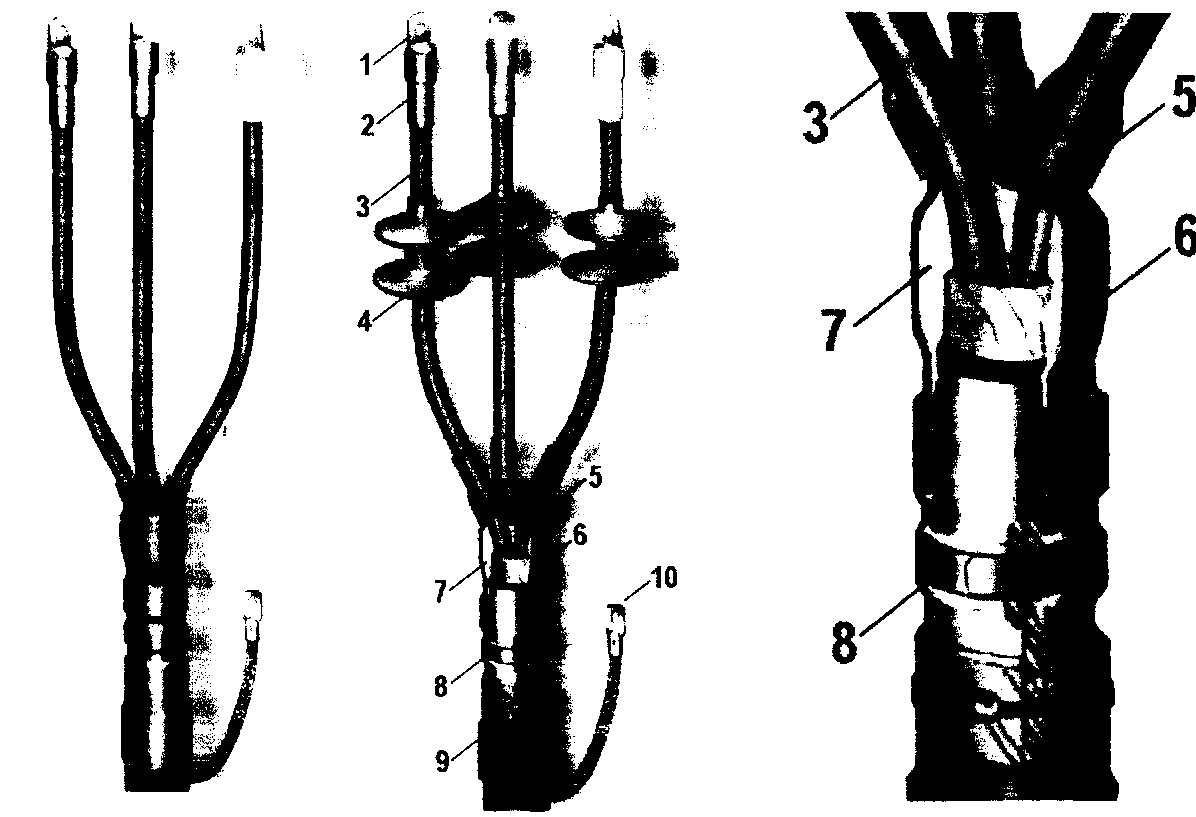

2 . Кінцеві муфти 10КВТп і 10КНТп для багатожильного кабелю з просоченою паперовою ізоляцією на напругу до 10кВ.

1 - наконечник болтовий, 2 - манжета кінцева, 3 - жильна трубка, 4 - ізолятор, 5 - манжета пальцева, 6 - рукавичка, 7 - стрічка-регулятор, 8 - деталі заземлення (терка, пружина), 9 - манжета поясна, 10 - провідник заземлення.

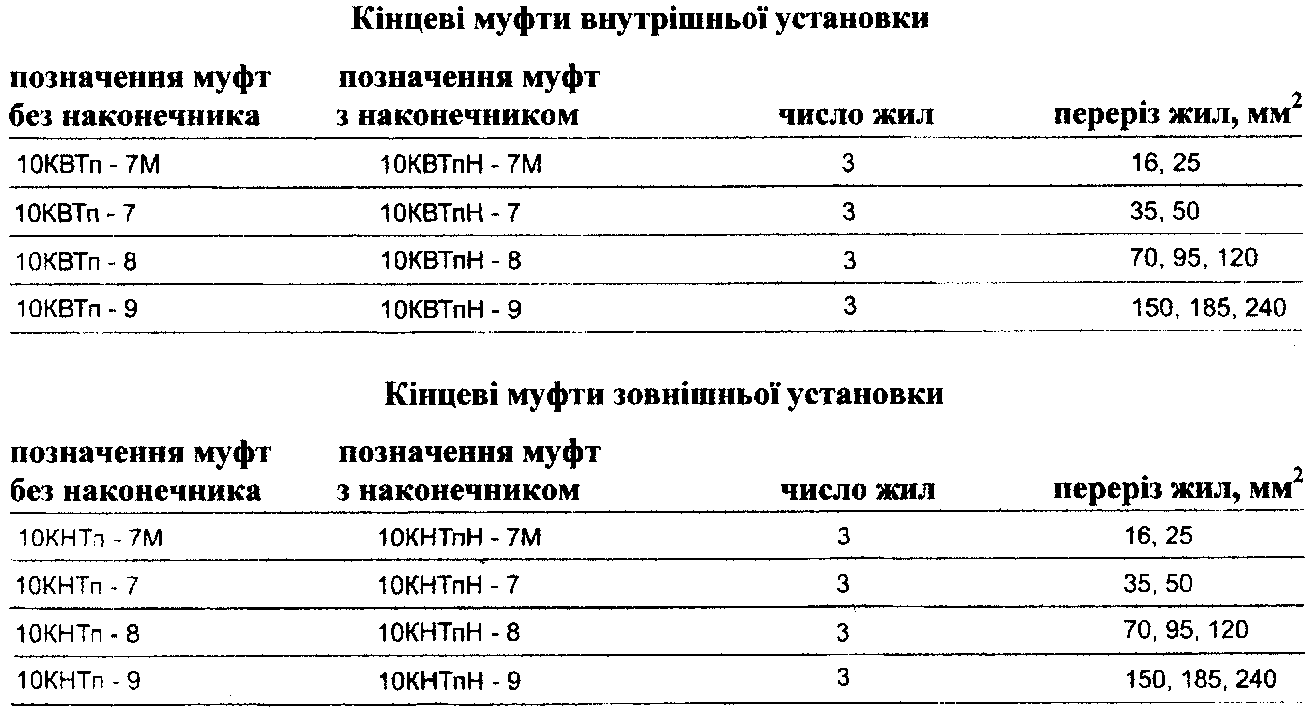

Таблиці для вибору типорозміру муфти.

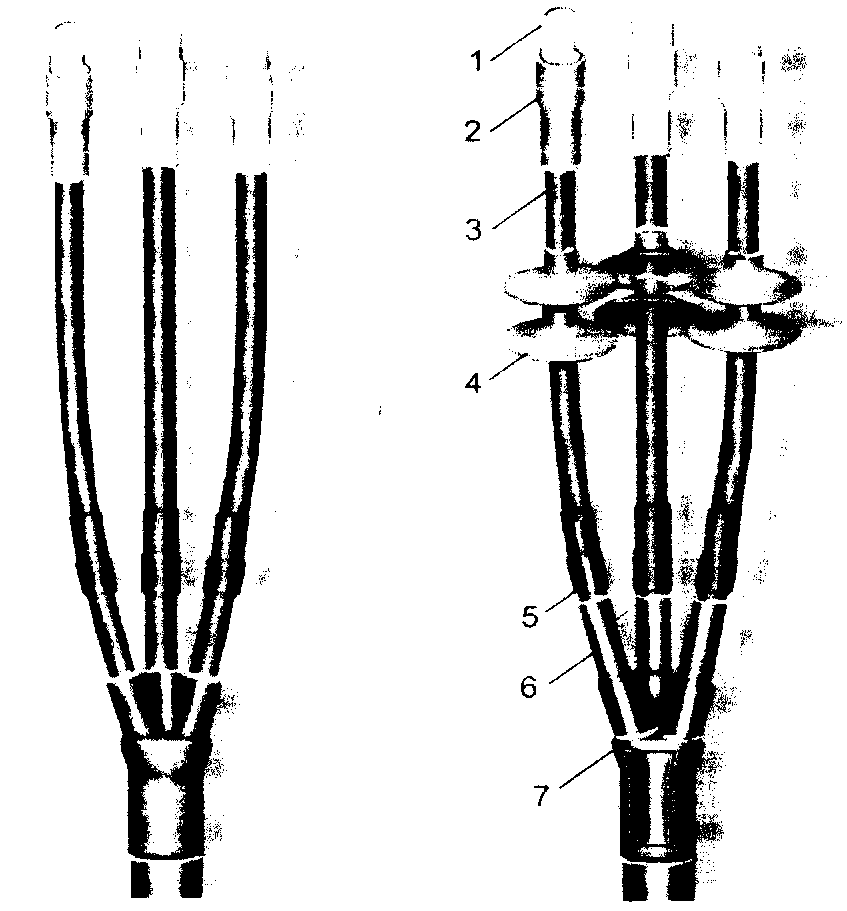

3. Кінцеві муфти 10РКВТп і 10РКНТп для багатожильного кабелю з гумовою ізоляцією на напругу до 10кВ.

1- наконечник болтовий,

2- манжета кінцева,

3- жильна трубка,

4- ізолятор, 5 - трубка- регулятор, 6 - манжета пальцева, 7 -рукавичка високовольтна.

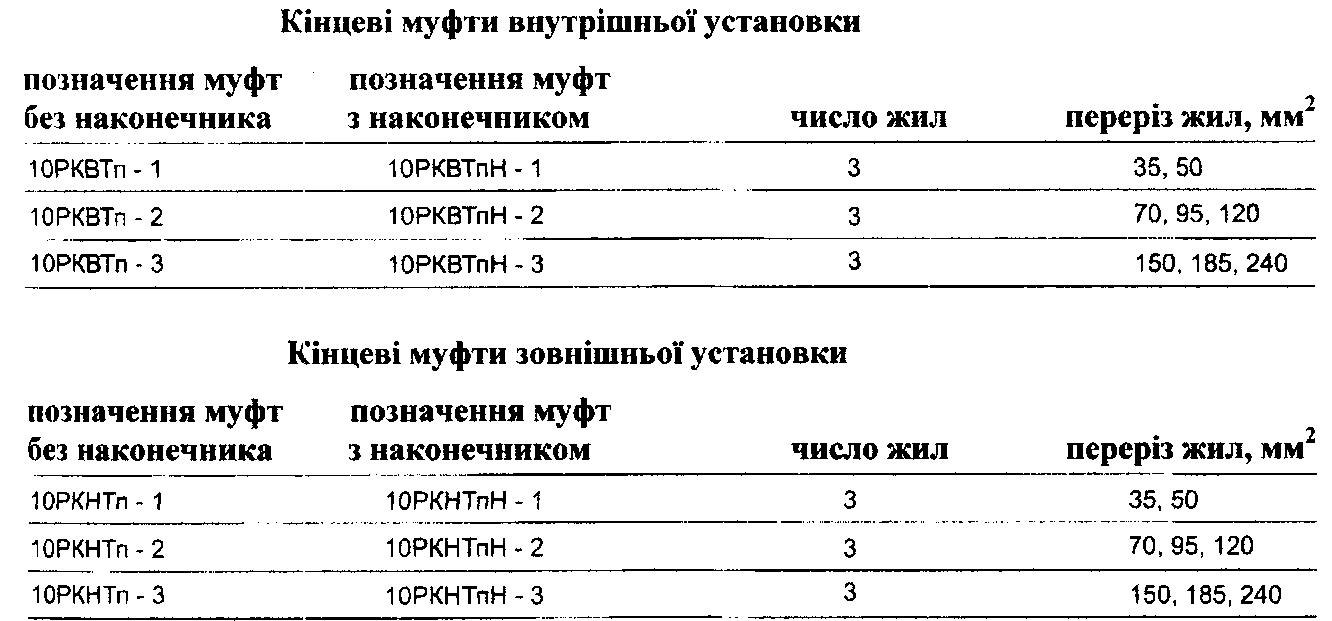

Таблиці для вибору типорозміру муфти.

Технологія розробки кінців кабелів (Тк. №1).

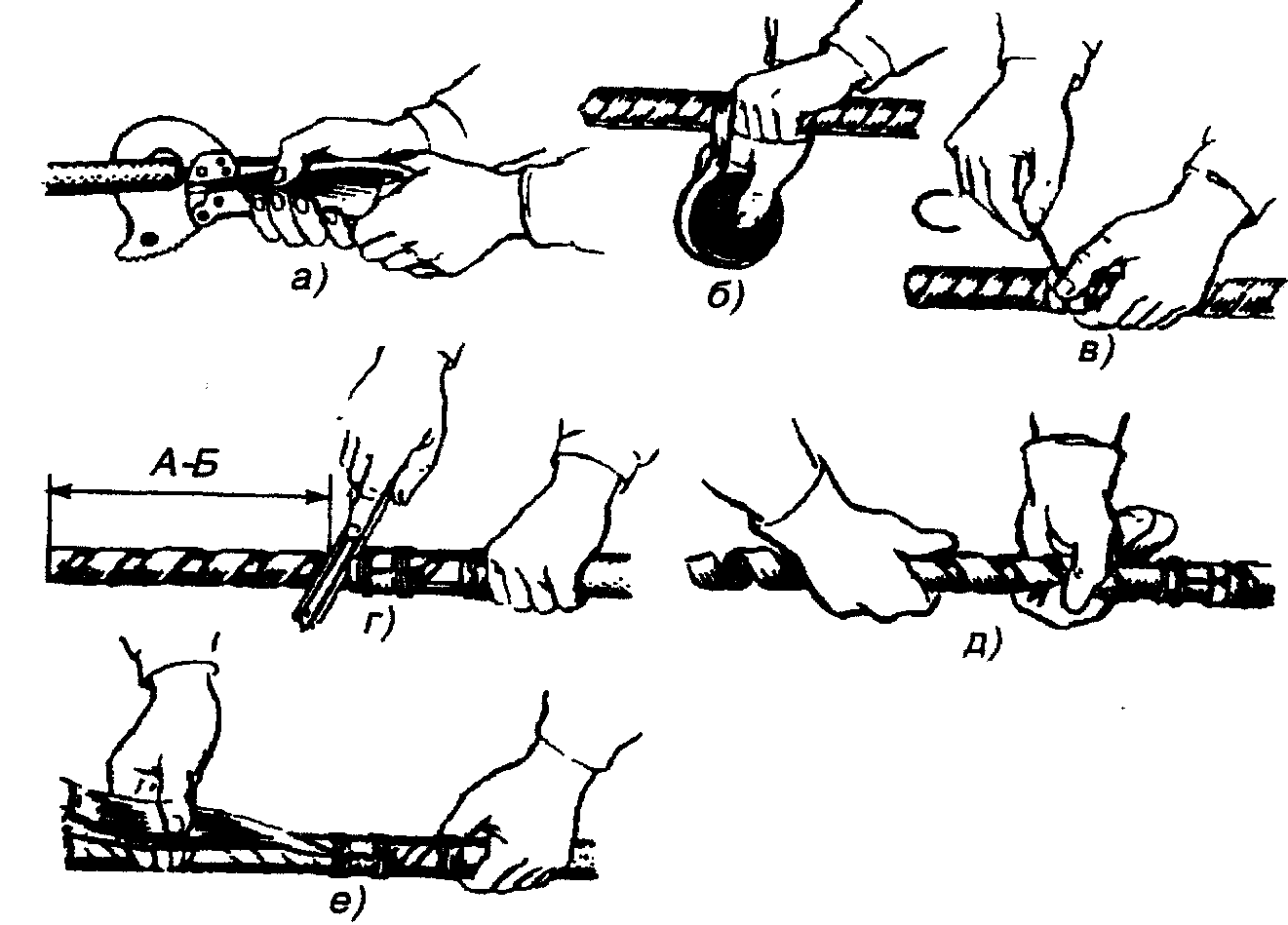

А) Різання кінців кабелю, накладання бандажів і видалення покровів

.

а - різання кінців кабелю ножицями НС, б - підмотування зі смоляної стрічки, в - накладання дротяного бандажу, г - надрізання броні, д, е - видалення броні, кабельної пряжі, подушки і кабельного паперу.

Б ) Ступенева розробка кінців трижильного кабелю

а - з поясною паперовою ізоляцією, б - з пластмасовою ізоляцією. 1 - зовнішній покров, 2 - броня, 3 - оболонка, 4 - поясна ізоляція, 5 - ізоляція жили, 6 - жила кабелю, 7 - бандаж, А, Б, И, О, П, Г, Ш - розміри розробки (розмір Г залежить від способу з'єднання жил).

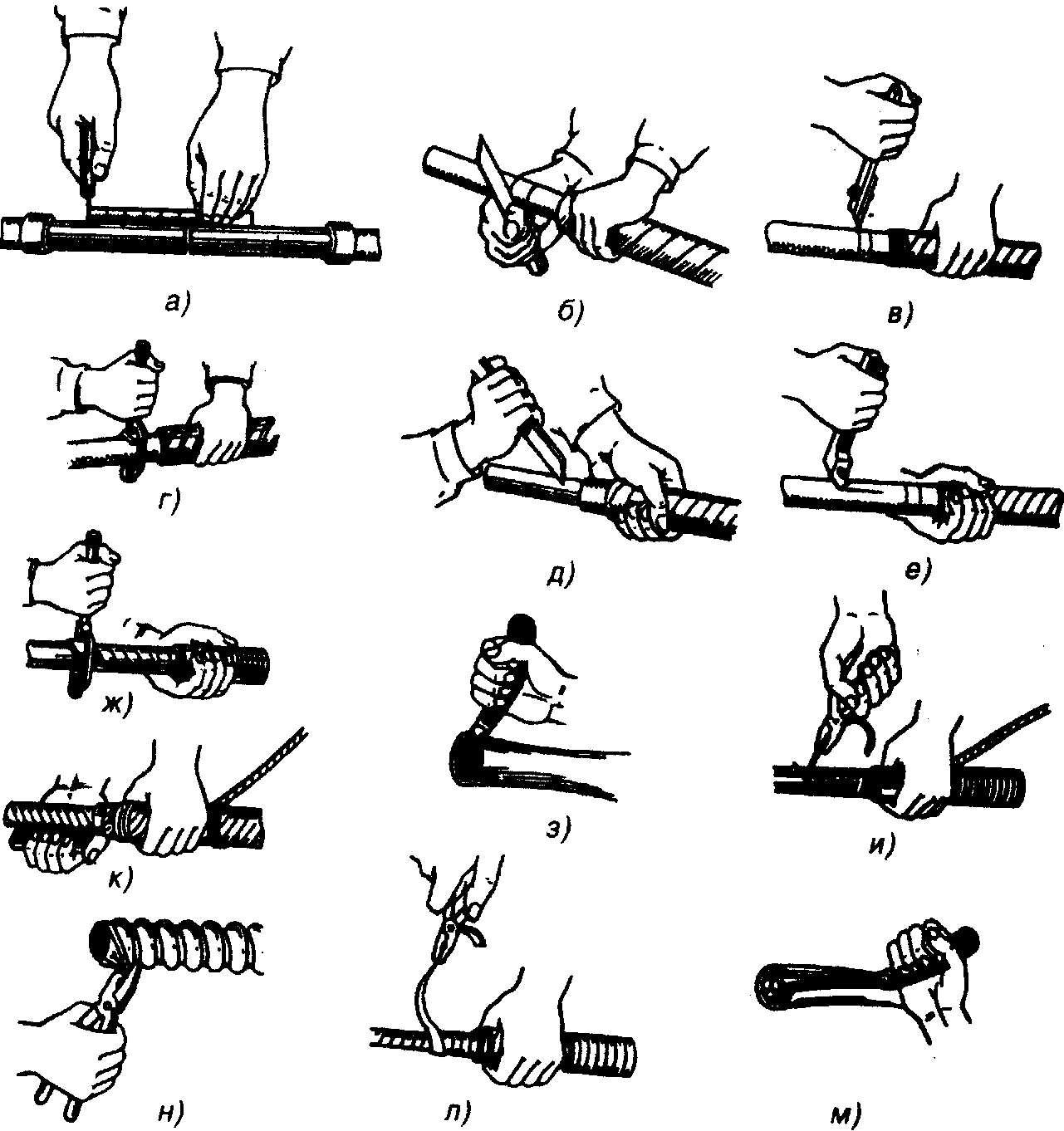

В) Видалення оболонок кабелю

а - розмітка, б, в - кругові надрізи свинцевих оболонок, г - кругові надрізи алюмінієвих оболонок, д, е - поздовжні надрізи свинцевих оболонок, ж - надрізання алюмінієвої оболонки по спіралі, з, м- надрізання пластмасових оболонок, и, к - знімання свинцевих оболонок, л - знімання алюмінієвих оболонок, н - видалення гофрованої алюмінієвої оболонки.

Розміри ступенів розробки залежать від типу кабелю і типу використаної з'єднувальної муфти і приведені в таблицях.

Типорозміри з'єднувальних муфт залежать від перерізу кабелів і приведені в таблицях.

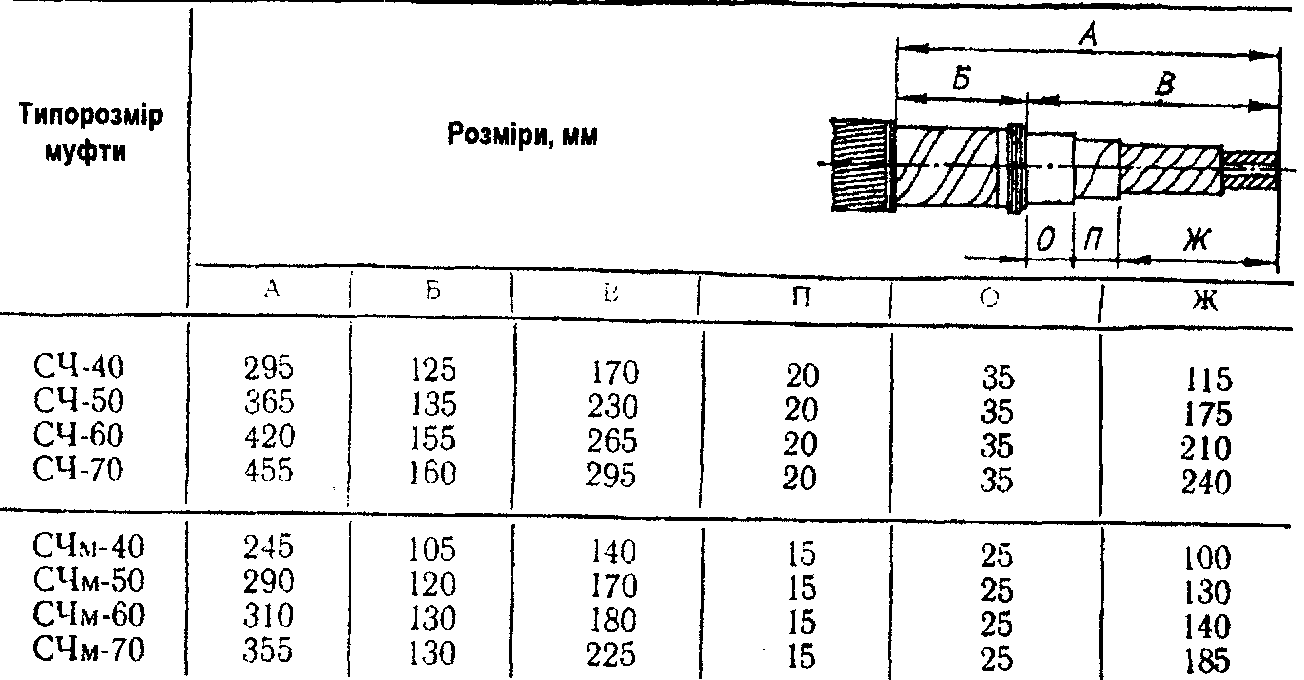

Таблиця розмірів розробки кабелю для муфт типу СЧ і СЧм.

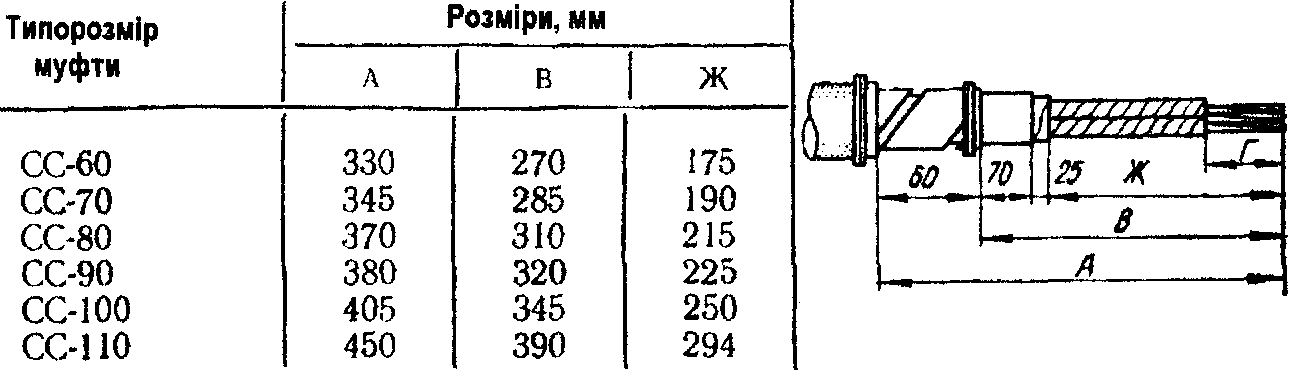

Таблиця розмірів розробки кабелю для свинцевих муфт типу СС.

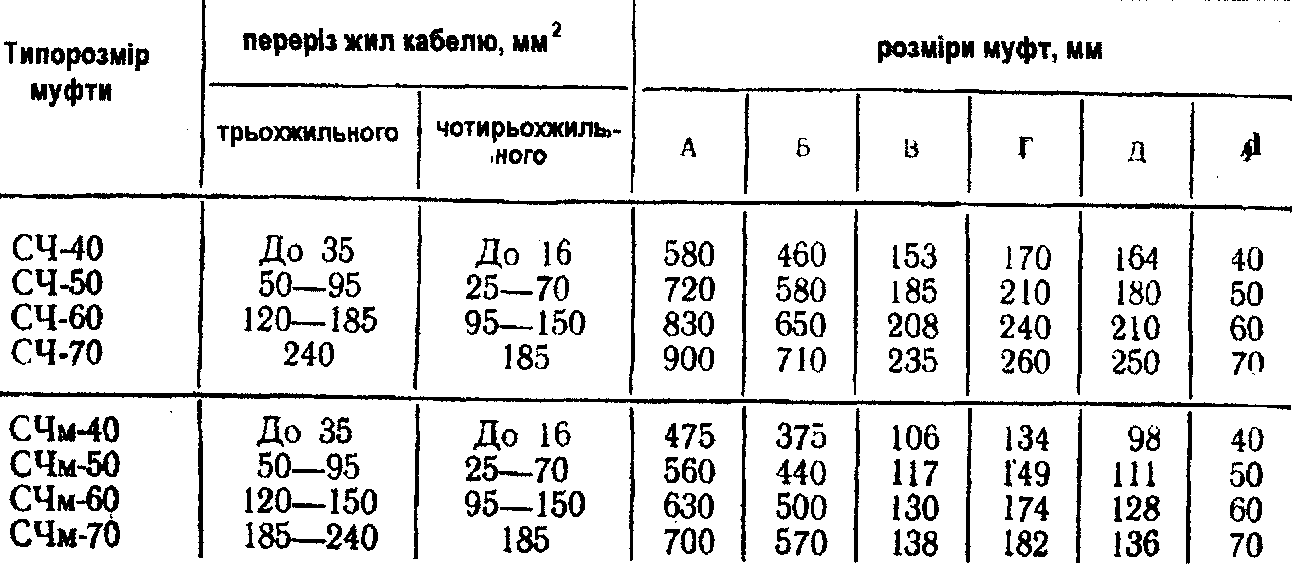

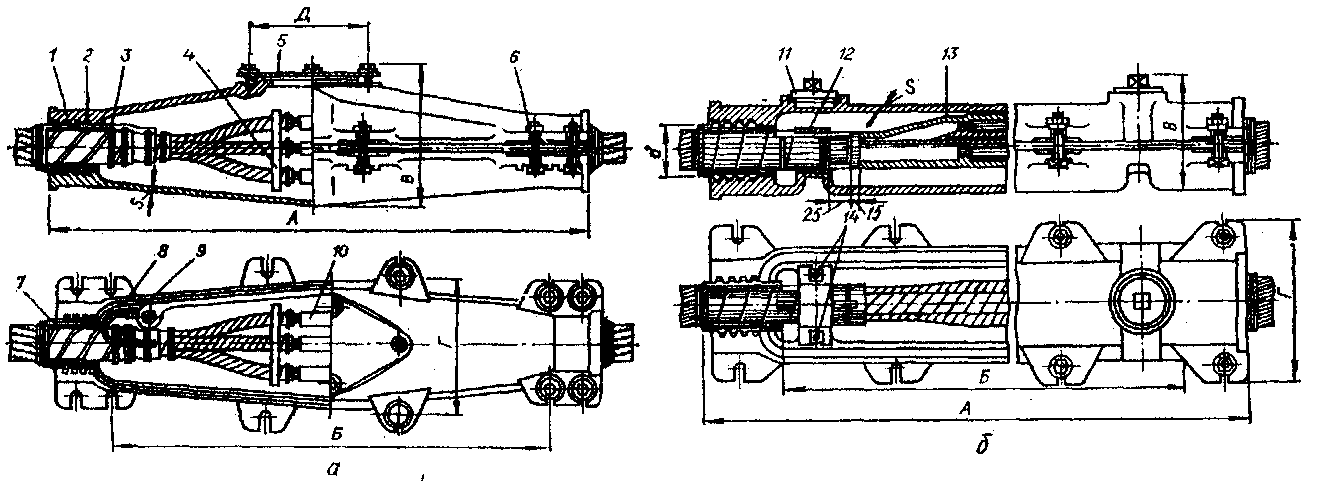

Розміри чавунних з'єднувальних муфт типу СЧ і СЧм (рис.1)

Рис.1. Чавунні з'єднувальні муфти для кабелів до 1 кВ: а - типу СЧ; б - типу СЧм; 1 - верхня половина корпусу муфти, 2 - лабіринтове ущільнення, 3 - кабель, 4 - фіксуюча фарфорова розпорка, 5 - кришка заливного отвору, 6 - стяжні болти, 7 - підмотка, 8 - герметизуюча прокладка, 9 - провідник заземлення, 10 - з'єднувальна гільза, 11 - пробка заливного отвору, 12 - хомут, 13 - ізолююча підмотка паперовими роликами, 14 - болти кріплення хомута.

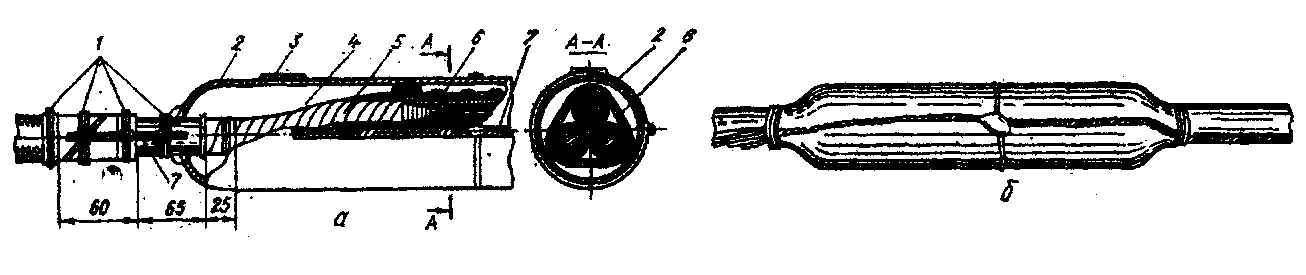

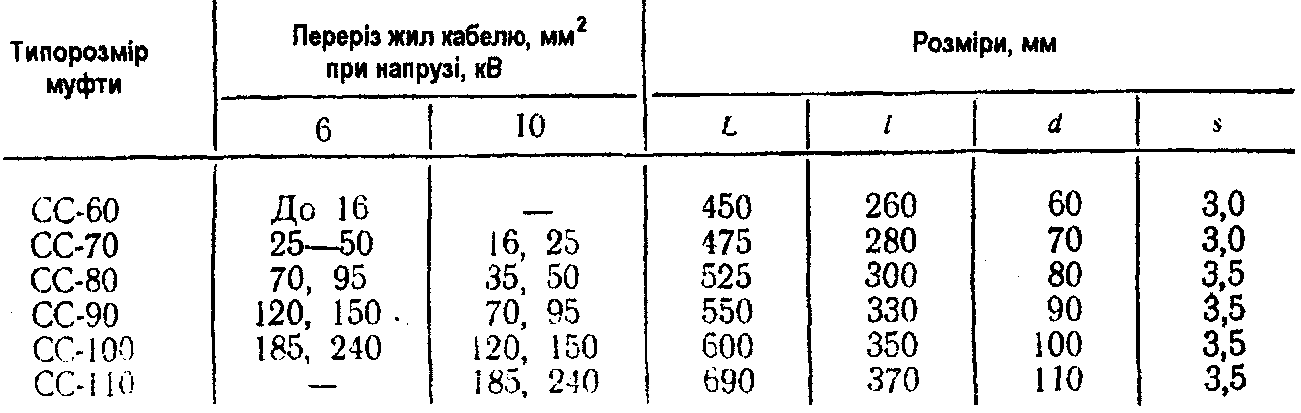

Розміри свинцевих з'єднувальних

муфт типу СС (рис.2).

Рисунок 2 а - змонтована муфта; б - загальний вигляд змонтованої муфти. 1 - бандаж зі сталевого дроту, 2 - свинцева муфта, 3 - заливний отвір; 4 - заливальна маса, 5 - відновлена ізоляція жили, 6 - ізоляція жил роликами і рулонами, 7 - провід заземлення.

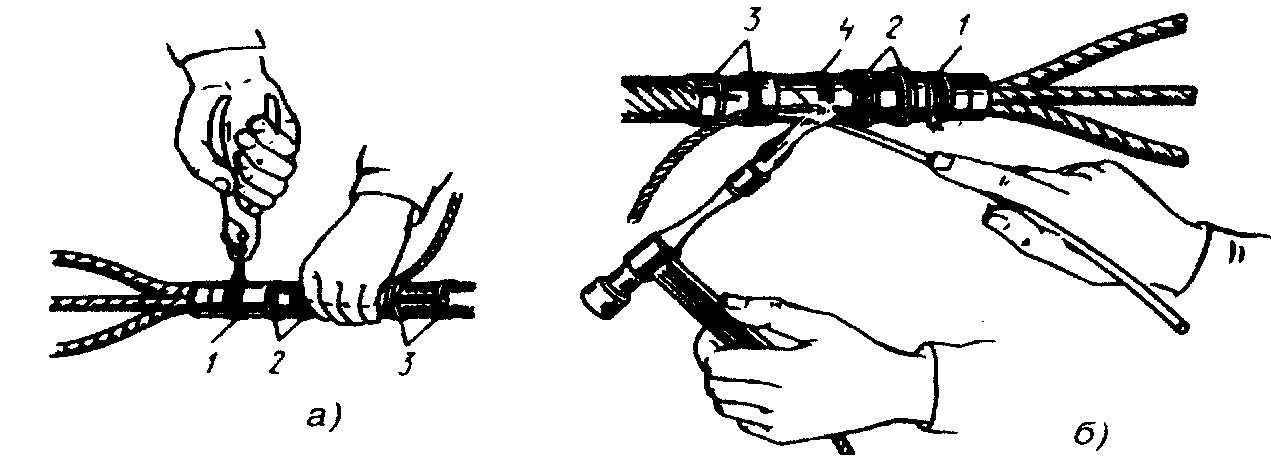

Г) Припаювання провідника заземлення до металевої оболонки.

а) - прикріплення провідника заземлення до металевої оболонки дротяними бандажами, б) - припаювання провідника. 1,3- бандаж біля торців оболонки і зовнішнього покрову, 2, 4 - бандаж для припаювання провідника заземлення.

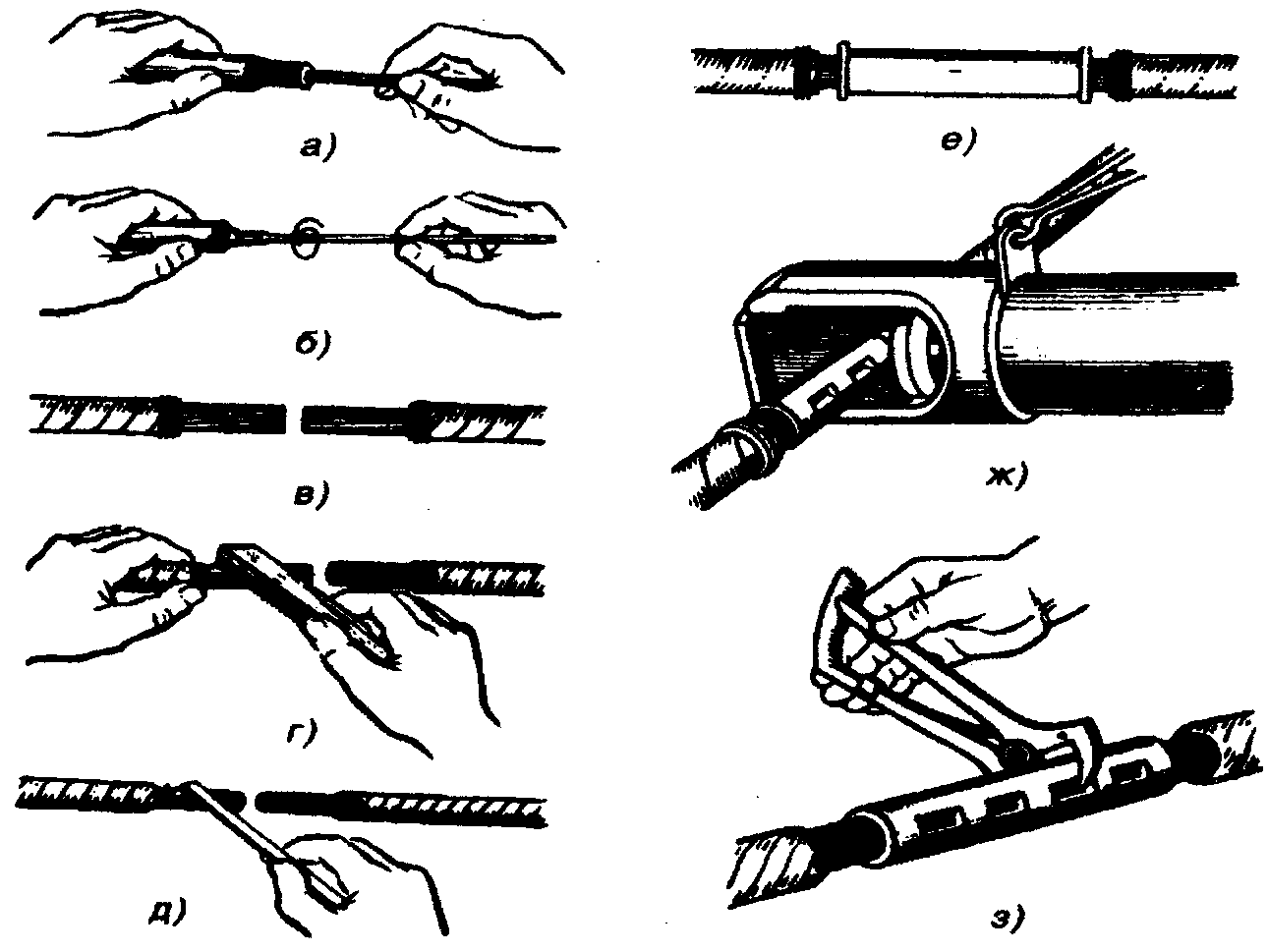

Д) З'єднання алюмінієвих жил кабелів методом опресовування.

а, б- зачищення і змащування внутрішньої поверхні гільзи, в - кінці жил зі знятою ізоляцією, г,д- зачищення і змащування кінців жил кварцово-вазеліновою пастою, е - надівання гільз на жили, ж - опресовування жили, з - вимірювання залишкової товщини в місці опресовування.

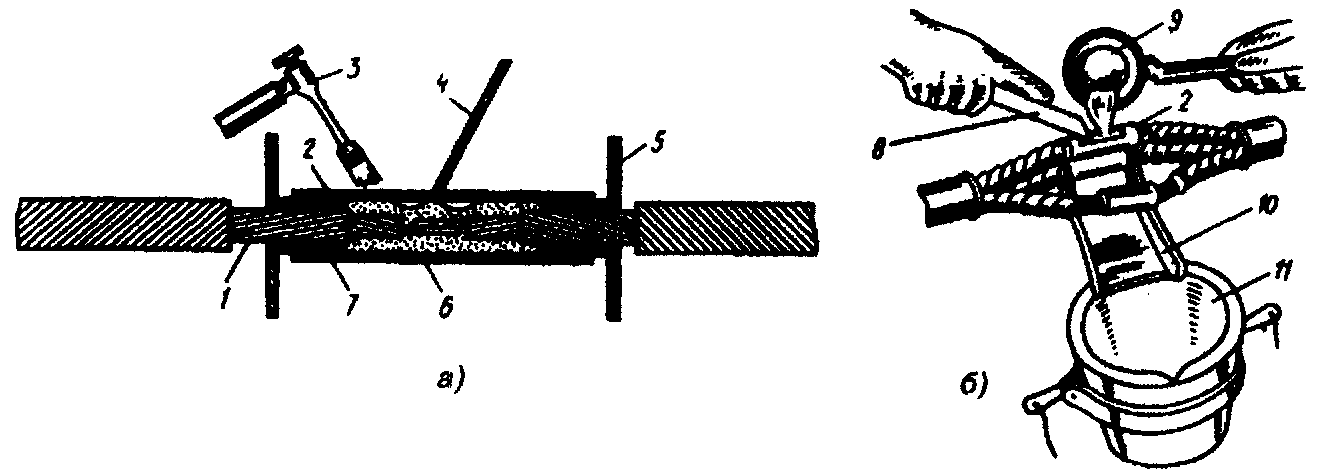

Е) З'єднання алюмінієвих жил кабелів методом пайки.

а - сплавлення припоєм, 6 - спосіб поливки припоєм.1- жили, 2 - форми (гільзи), 3 - пальник, 4 - припій, 5 - захисниці екрани, 6 - розплав припою, 7 - азбестовий шнур, 8 - мішалка, 9 - ківшик, 10 - лоток, 11- тигель.

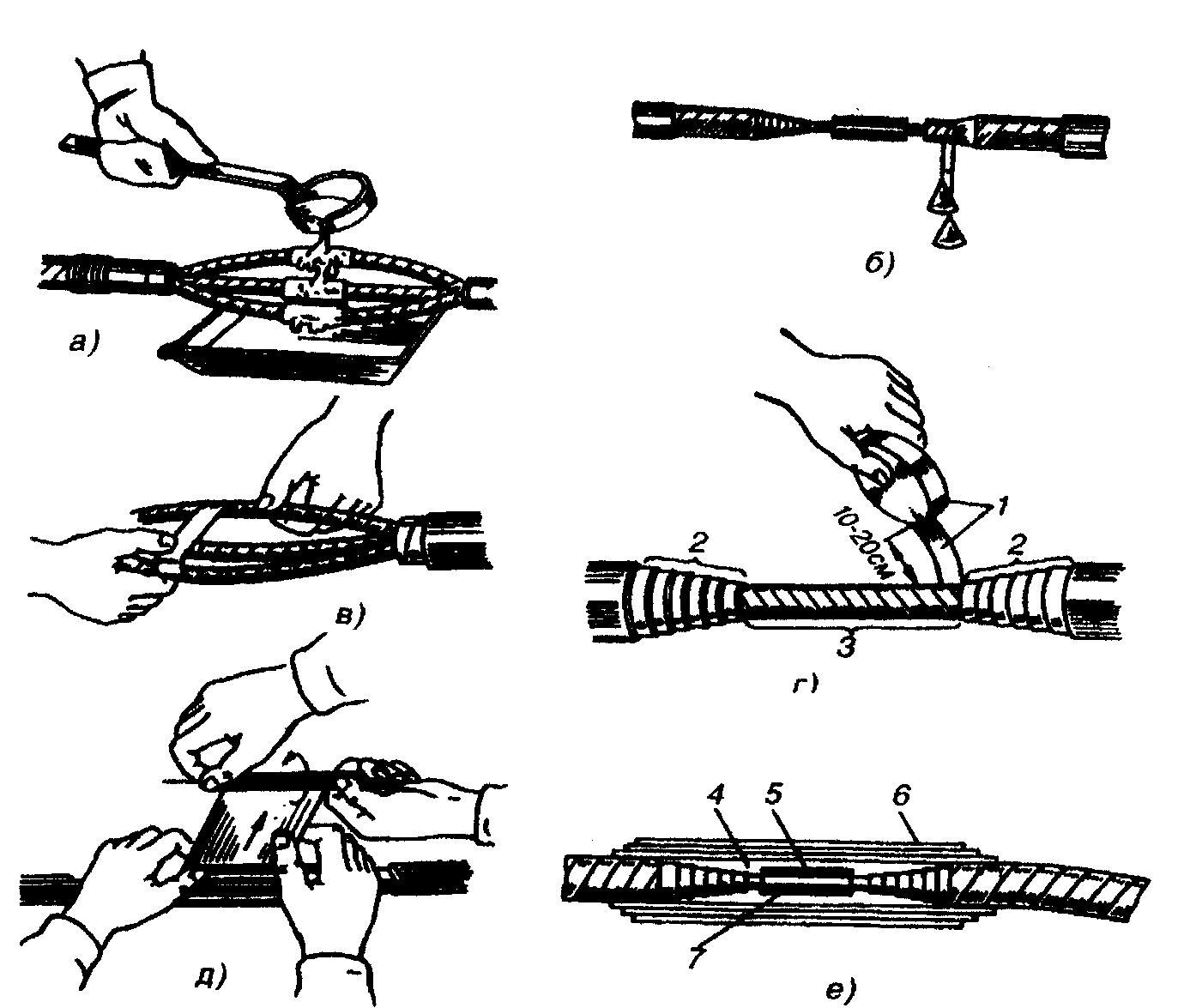

Ж) Технологія ізолювання місць з'єднання

а - промивання гільз і ізоляції розігрітим до 120 -130 °С просочувальним складом МП, б - ступінчата розробка ізоляції, в - положення ролика при намотуванні, г - положення ролика і стрічки на початку намотування другого шару, д - накладання рулонної підмотки, е - ізоляція паперовими роликами і рулонами. 1 - положення ролика і стрічки на повороті, 2 - ступені розробки ізоляції, 3 - шар підмотаної ізоляції, 4,5 - підмотування паперовими роликами з шириною стрічки 5 і 10 мм відповідно, б - підмотування паперовими роликами, 7 - з'єднувальна гільза.

Ізоляція розроблюється на ділянці довжиною 16 мм - для кабелів напругою

6 кВ і 24 мм - для кабелів на 10 кВ. Ширина кожної ступені складає 8 мм, на кожній ступені зривають вісім стрічок паперової ізоляції.

Далі ізоляцію кабелю повторно промивають (прошпарюють) розігрітим до 120 - 130 °С просочувальним складом МП.

Відновлення ізоляції оголених ділянок жил виконують роликами шириною 5 мм. Подальше ізолювання здійснюється роликами шириною 10 мм.

Періодично ізольовані жили прошпарюють розігрітим до 120 - 130 °С складом МП.

Подальше ізолювання виконується циліндричними рулонами шириною до 300 мм в залежності від марки муфти.

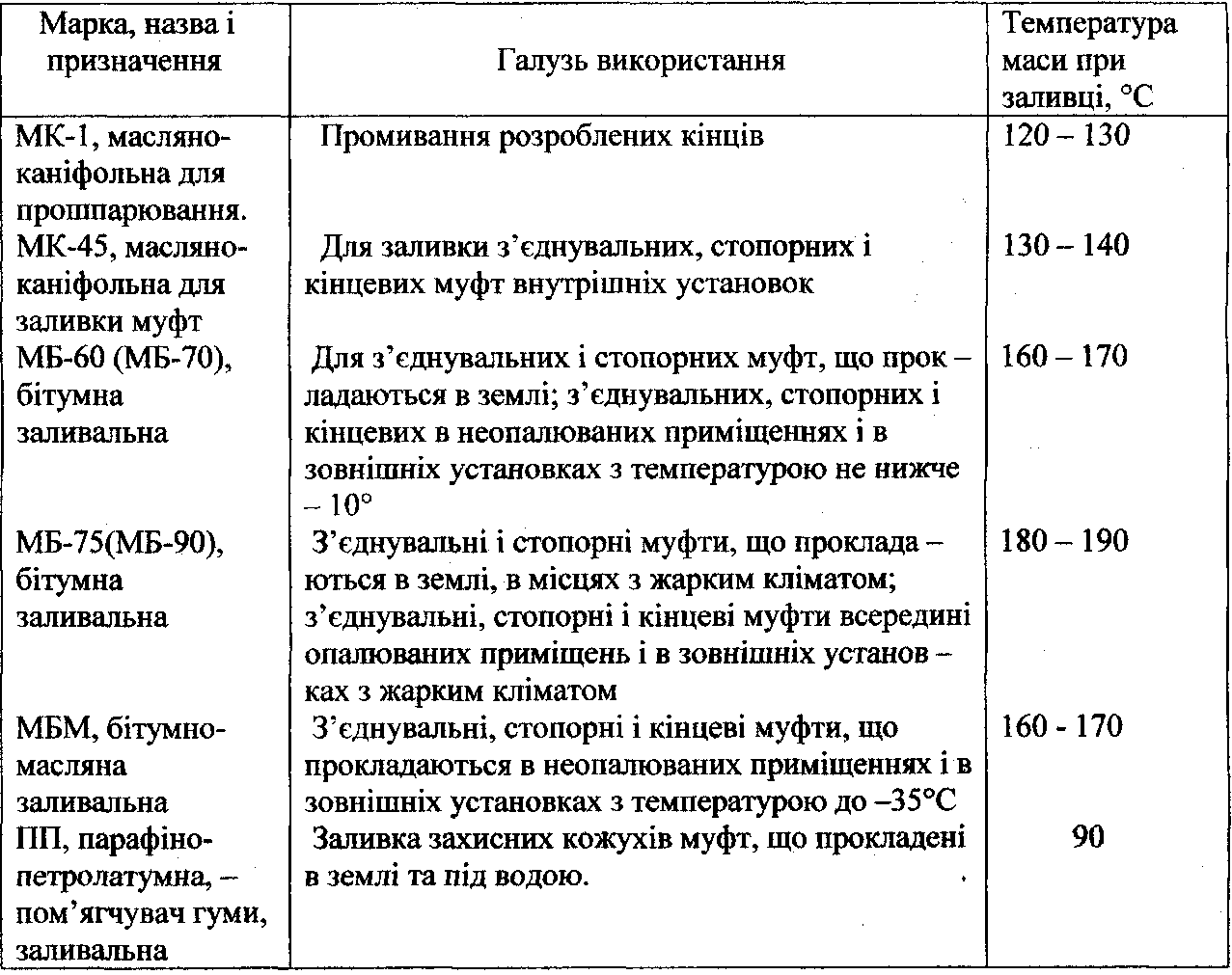

Заливальні і просочувальні склади:

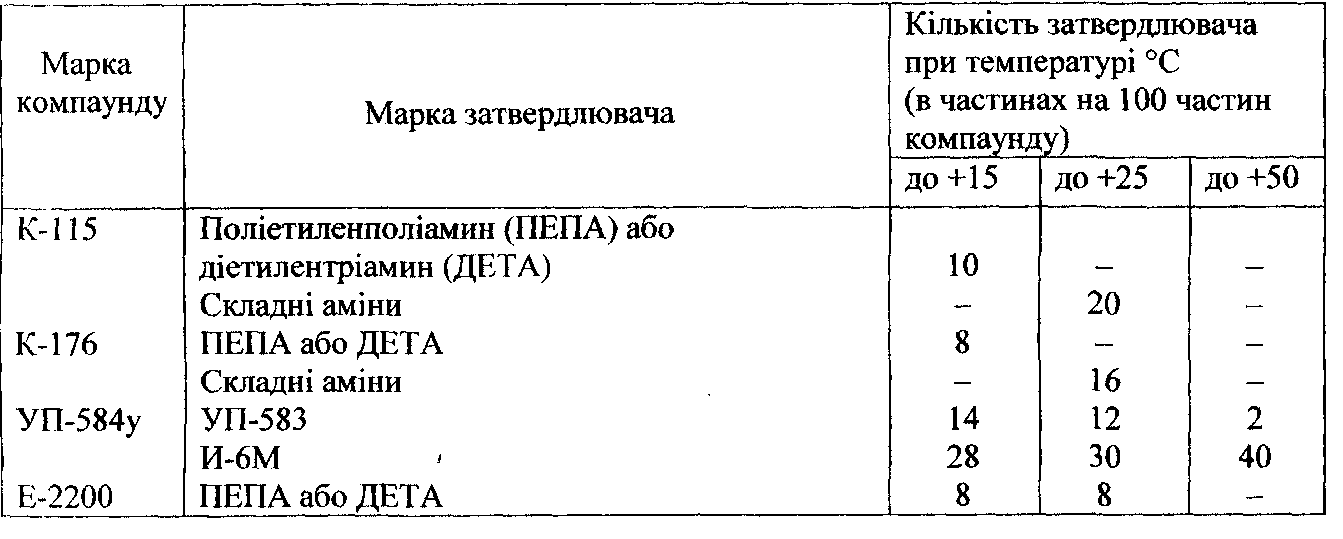

Е поксидні компаунди:

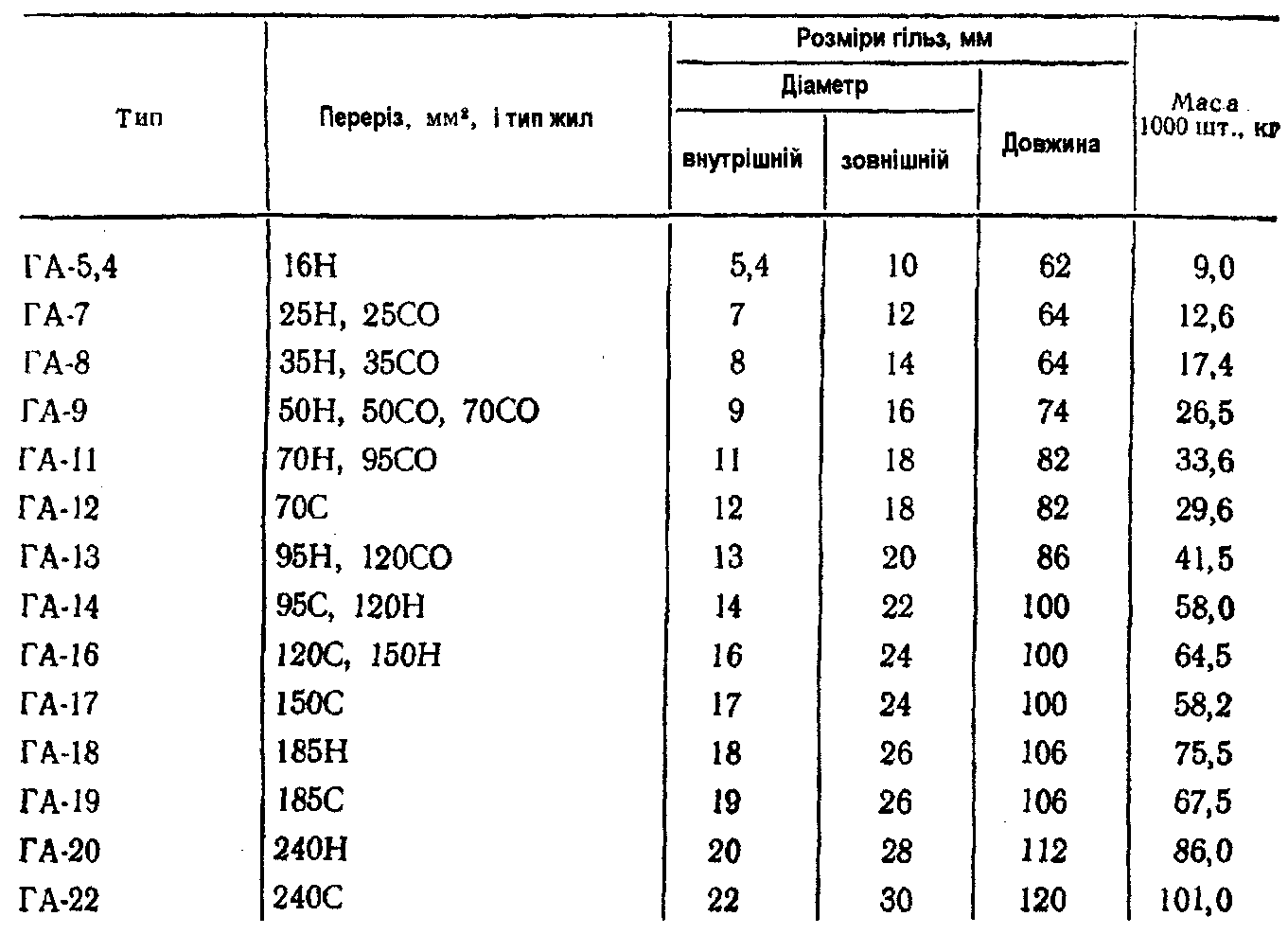

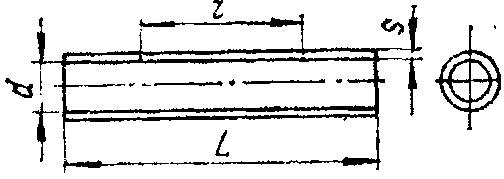

Гільзи алюмінієві типу ГА для з'єднання опресуванням алюмінієвих кабелів.

Гільзи мідні типу ГМ для з'єднання опресуванням мідних кабелів.

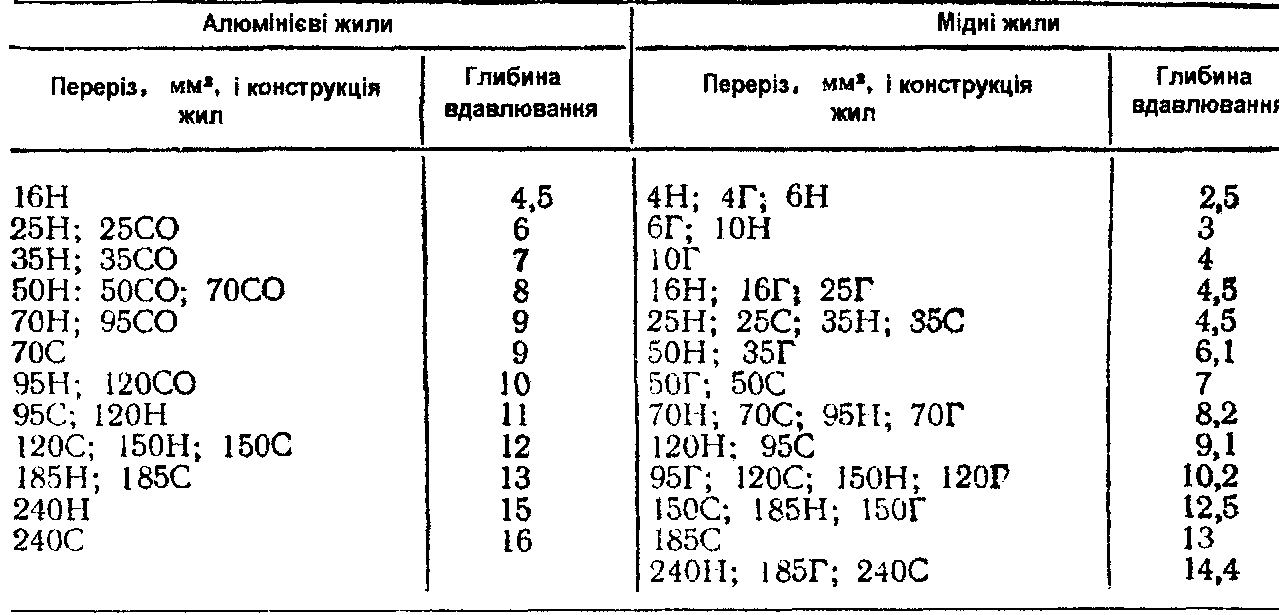

Глибина вдавлювання при опресуванні жил, мм.

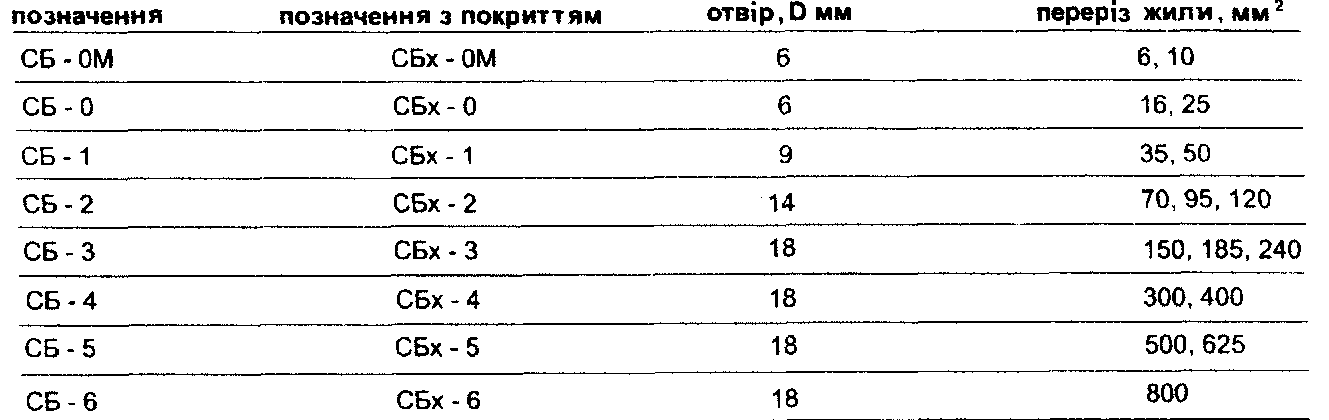

К абельні болтові з'єднувачі.
