13. Насунути на з'єднання шланг і усадити його від середини до країв.
14. Дати муфті охолонути.
Монтаж муфти закінчено.
По приведеним кресленням скласти технологічні карти монтажу з'єднувальних муфт інших типів кабелів.
1. З'єднувальна муфта 10сТпМ для багатожильного кабелю з просоченою паперовою ізоляцією на напругу до 10 кВ.

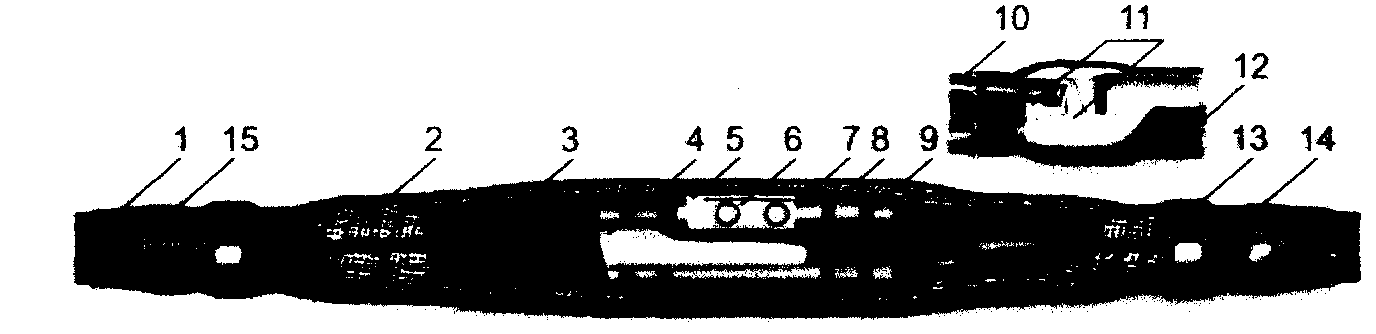

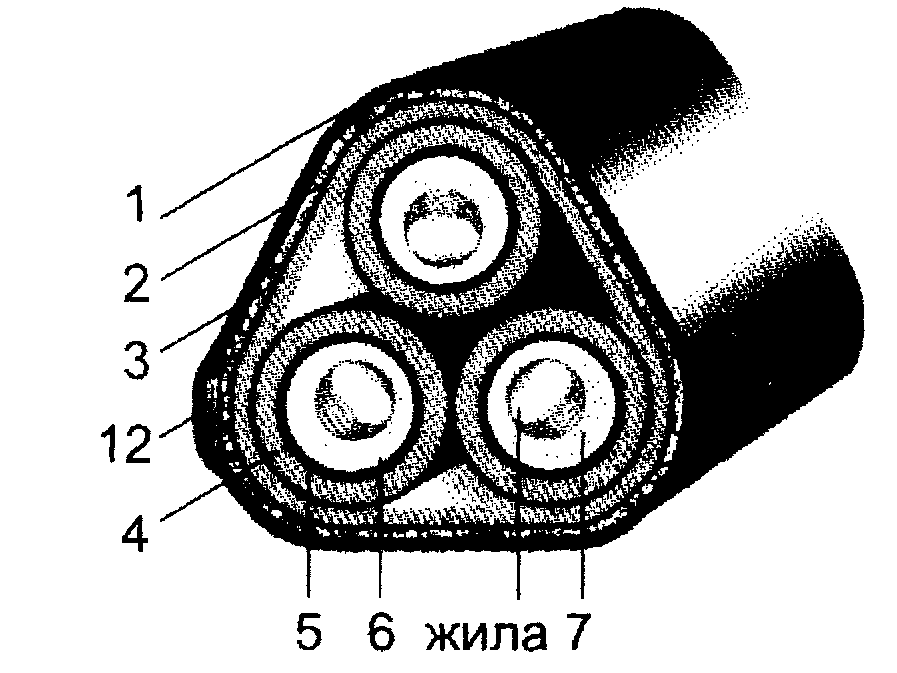

1 - шланг, 2 - сітка екранна, 3 - шланг з екранним шаром, 4 - манжета ізолююча з екранним шаром, 5 - манжета підкладочна, 6 - пластина-регулятор, 7 - з'єднувач болтовий, 8 - стрічка-регулятор, 9 - трубка жильна, 10 - стрічка-регулятор, 11 - рукавичка високовольтна, 12 - деталі заземлення (терка, пружина, провід заземлення), 13,14 - стрічка герметик.

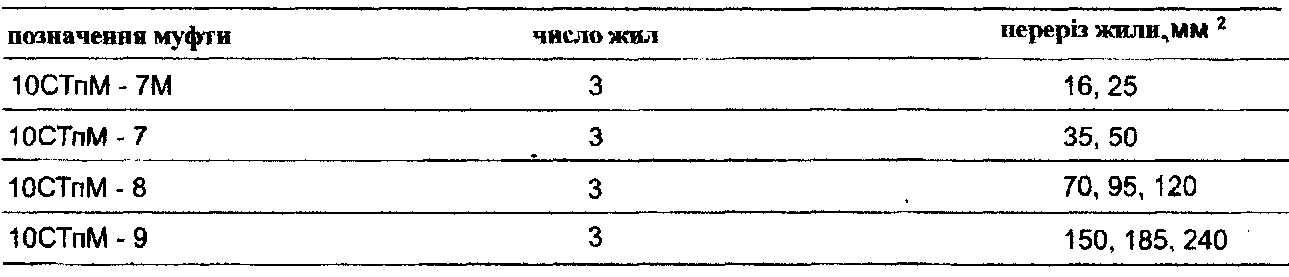

Таблиця для вибору типорозміру муфти.
2. З'єднувальна муфта 10СТпЗ для силового кабелю з просоченою паперовою ізоляцією на напругу до 10 кВ.

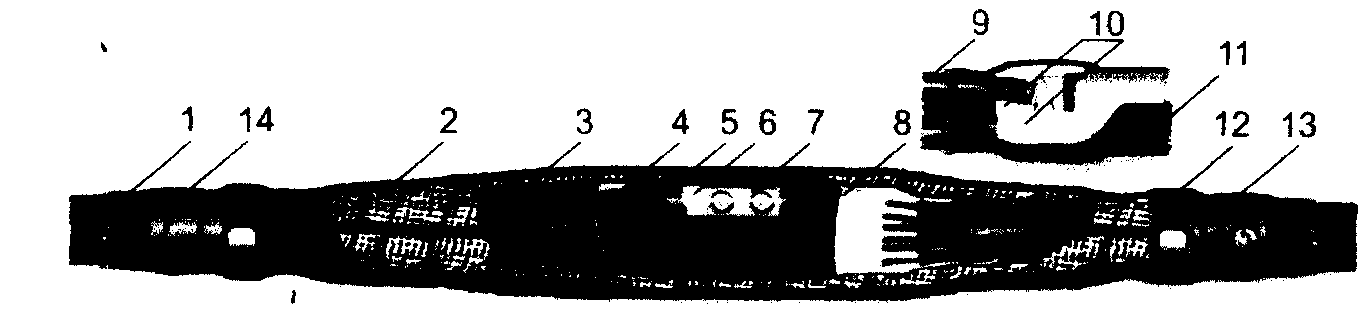

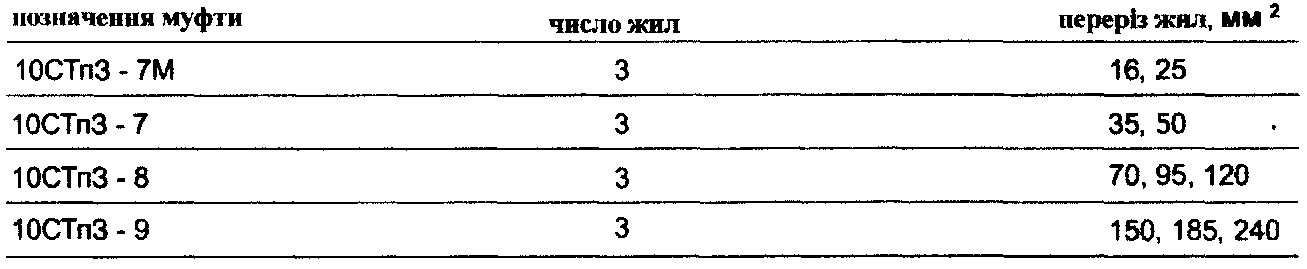

1 - шланг, 2 - сітка екранна, 3 - шланг з екранним шаром, 4 - міжфазний заповнювач, 5 - манжета ізолююча з екранним шаром, 6 - манжета підкладочна, 7 -пластина регулятор, 8 - з'єднувач болтовий, 9 - стрічка-регулятор, 10 - трубка жильна, 11 - стрічка-регулятор, 12 - рукавичка високовольтна, 13 - деталі заземлення (терка, пружина, провід заземлення), 14,15 - стрічка герметик
Таблиця для вибору типорозміру муфти.
3. З'єднувальна муфта 10Р4СТп для багатожильного кабелю з гумовою ізоляцією на напругу до 10 кВ.

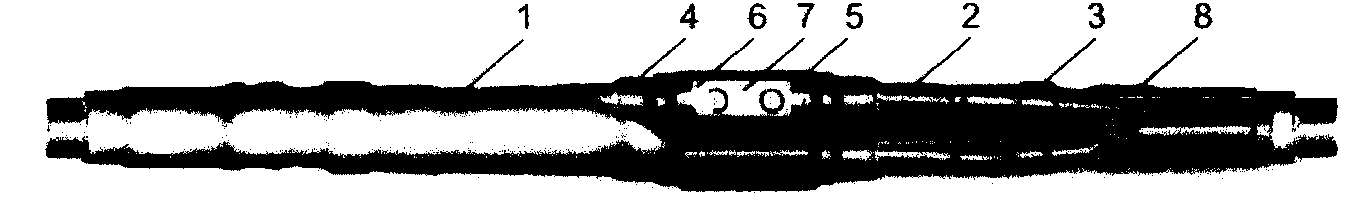

1 - шланг, 2 - трубка жильна, 3 - трубка-регулятор, 4 - манжета двошарова, 5 - ман - жета підкладочна, 6 - пластина-регулятор, 7 - з'єднувач болтовий, 8 - рукавичка високовольтна.
Таблиця для вибору типорозміру муфти
4
.
З'єднувальна муфта 10ПСТпЛ для екранованого
кабелю з пластмасовою ізоляцією на
напругу до 10 кВ.

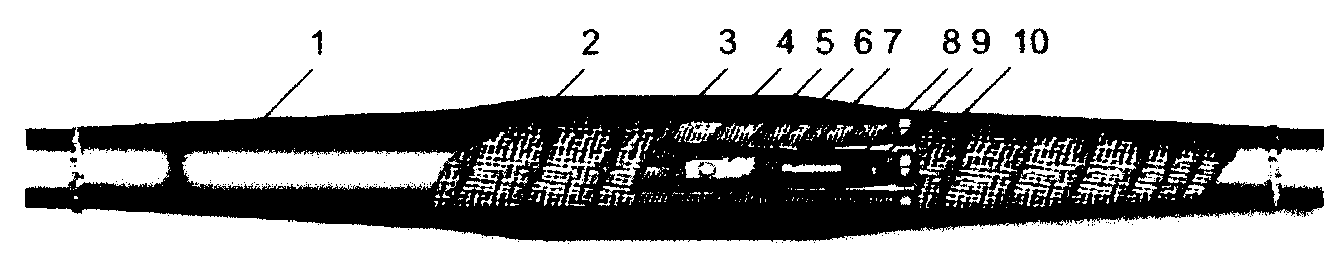

1 - шланг зовнішній, 2 - сітка загальна, 3 - шланг з екранним шаром, 4 - з'єднувач болтовий, 5 - стрічка-регулятор, 6 - манжета підкладочна, 7 - манжета двошарова, пластина-регулятор, 8 - трубка-регулятор, 9 - стрічка-регулятор, 10 - деталі заземлення (терка, пружина, провід заземлення).

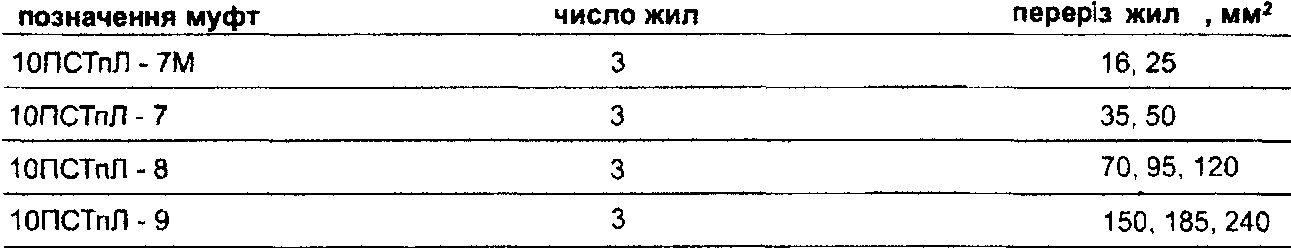

Таблиця для вибору типорозміру муфти

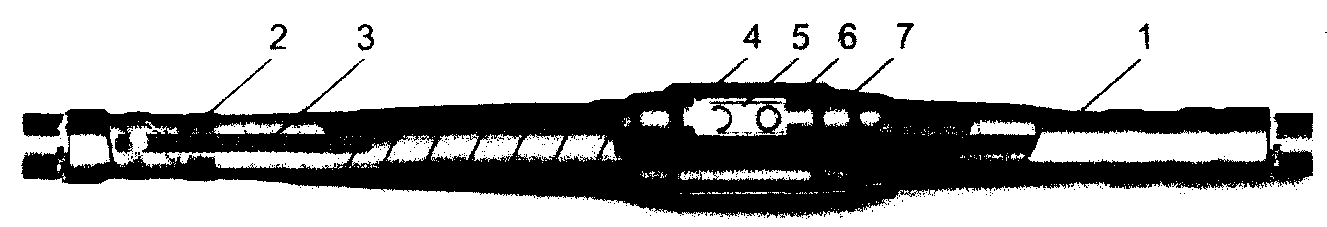

5. З'єднувальна муфта 6ПСТпЛ для багатожильного кабелю з пластмасовою ізоляцією з бронею і металевим стрічковим екраном на напругу до 6 кВ.
1
- шланг зовнішній, 2 - пружина, 3 - провід
заземлення, 4 - пластина-регулятор, 5 -
з'єднувач болтовий, 6 - манжета підкладочна,
7 - манжета ізолююча.

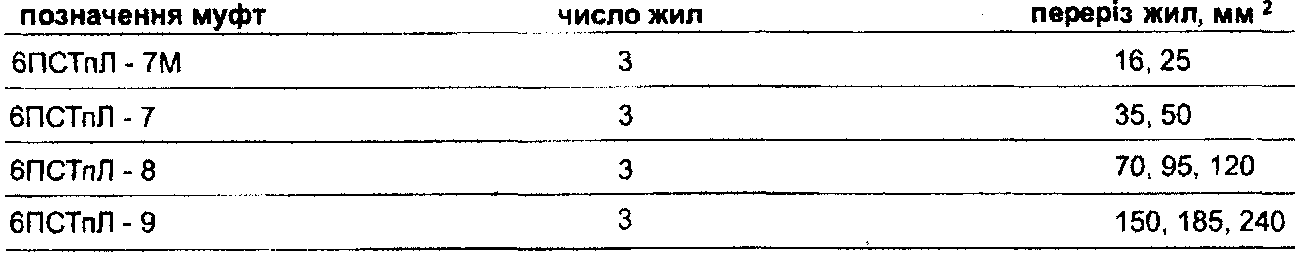

Таблиця
для вибору типорозміру муфти
Монтаж кінцевих муфт для силових кабелів
Монтаж кінцевої муфти 1ПКВТп і 1ПКНТп для силового кабелю з пластмасовою ізоляцією з бронею на напругу до ІкВ.
1- наконечник болтовий,
2- манжета кінцева,
3- жильна трубка,
4- ізолятор, 5 - манжета пальцева, 6 - рукавичка,
7- деталі заземлення (провід з наконечником),
8- манжета поясна.
Т
аблиці

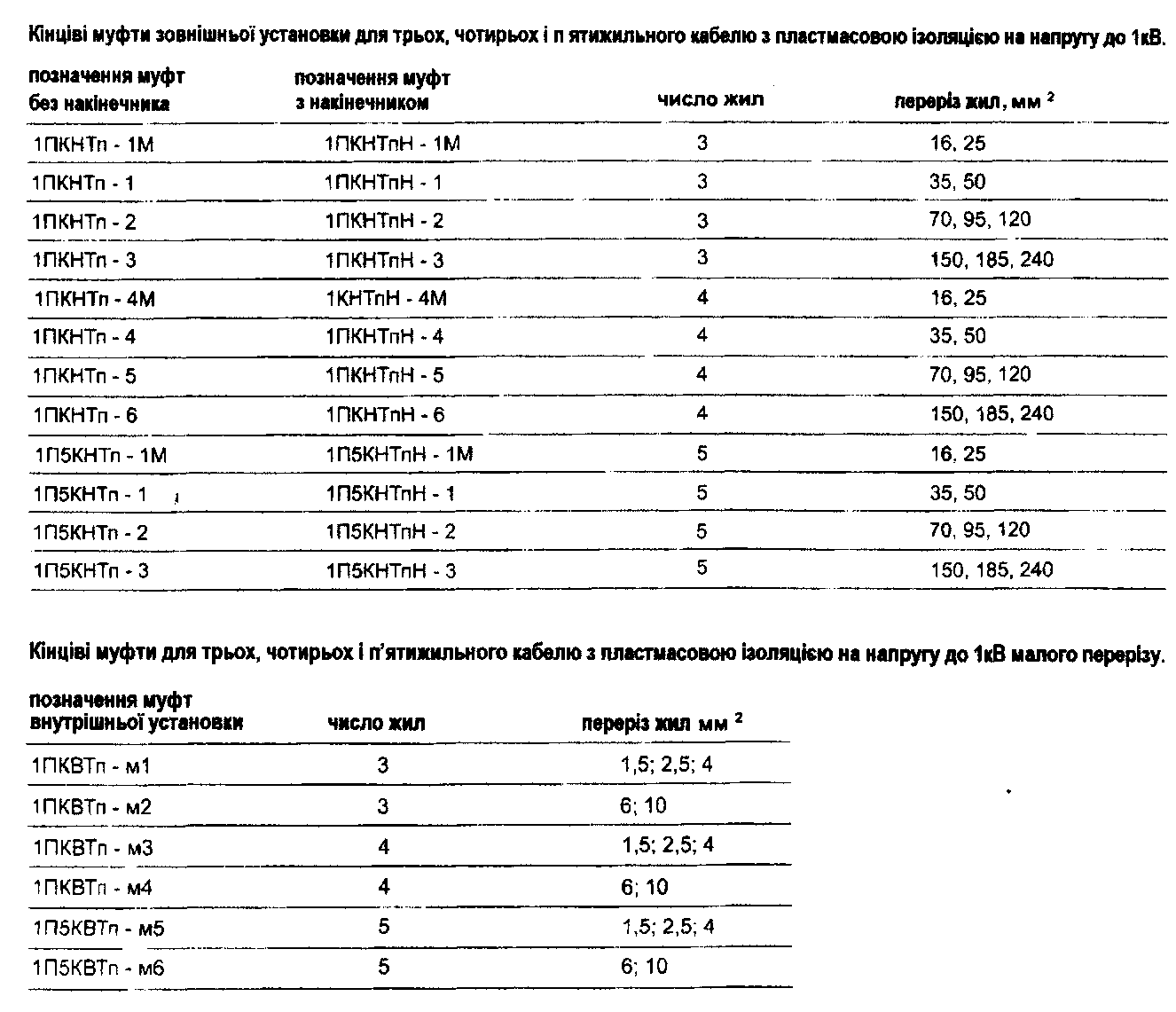

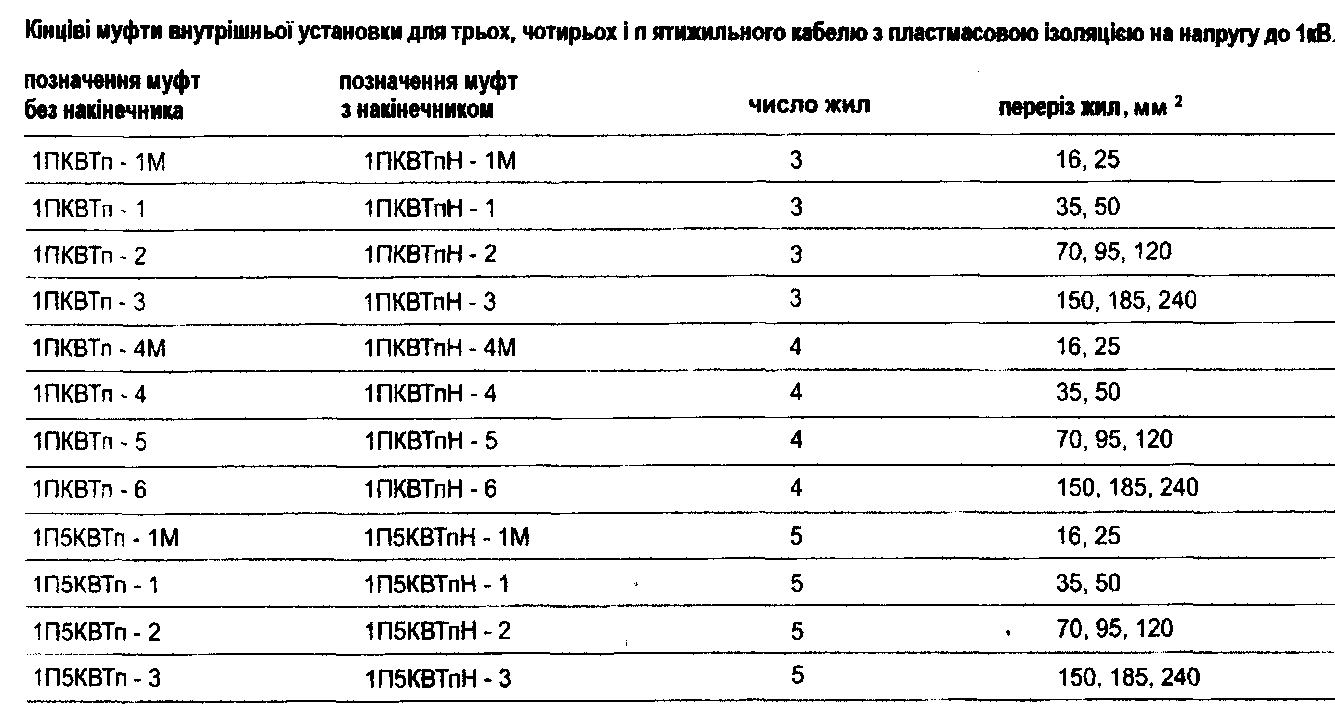

для вибору типорозміру муфти.
Послідовність монтажу муфти.

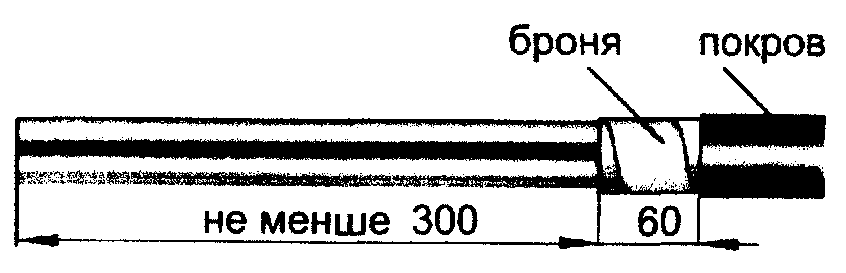

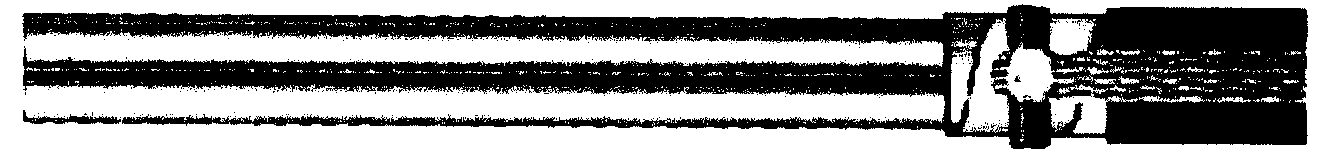

1. Виконати розробку кінців кабелю:

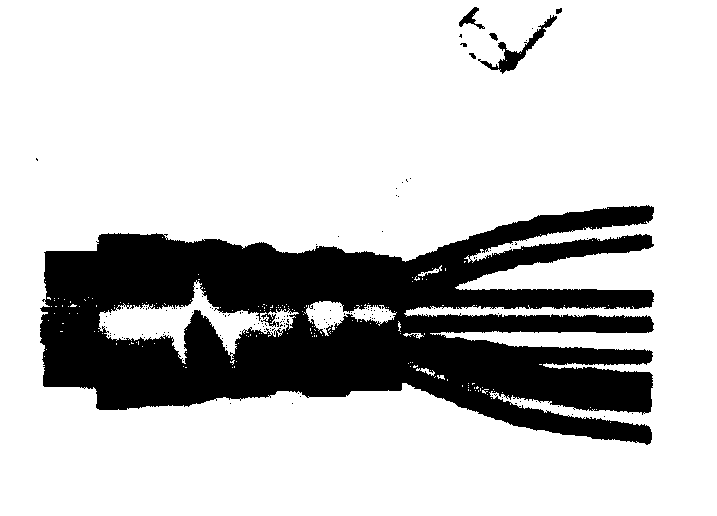

2. Надіти поясну манжету і просунути її за розроблену ділянку кабелю

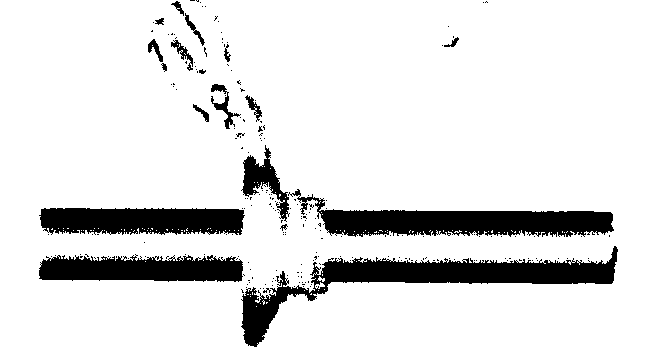

3. Приєднати провід заземлення до броні способом пайки:

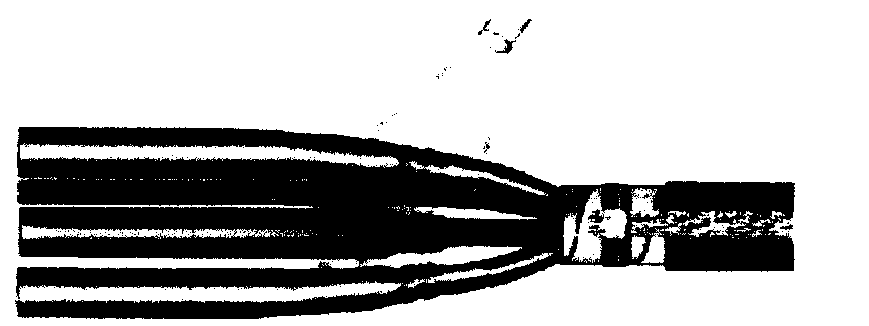

4. Надіти на жили жильні трубки і усадити їх, прогріваючи від корінця розробки по колу:
5. Насунути поясну манжету і усадити її, прогріваючи від броні кабелю по колу:

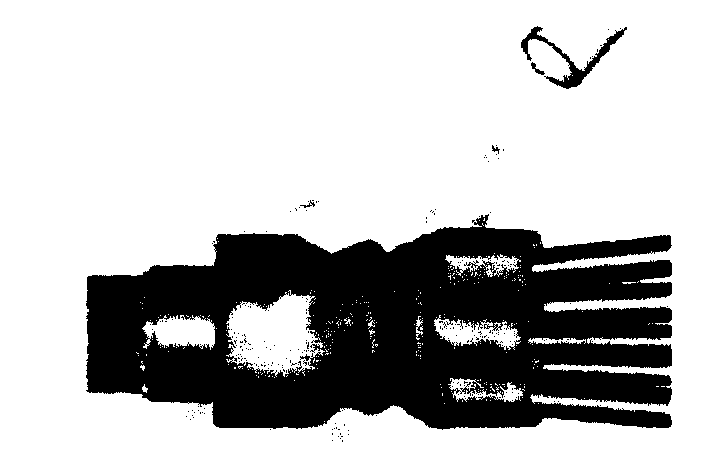

6. Надіти рукавичку, насунути її до упору і усадити:
7. Насунути пальцеві манжети до упору на пальці рукавички і усадити їх:
8. Надіти на жили ізолятори і усадити патрубки ізоляторів:

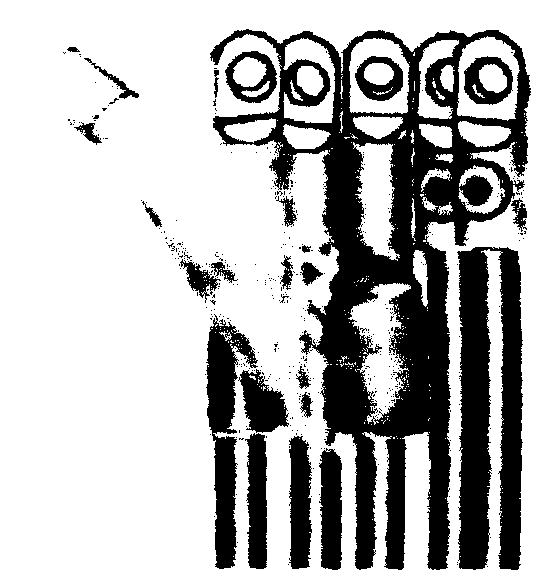

9. Надіти наконечники на підготовлені жили і закрутити болти до скручування головок:
10. Насунути на жили кінцеві манжети
і усадити їх:
Монтаж муфти закінчено.
