Практичні роботи № 1, 2

Тема: Складання технологічної карти монтажу з'єднувальних муфт для кабелів напругою до 10 кВ.

Мета роботи: Навчитись складати технологічну карту монтажу з'єднувальних муфт для кабелів напругою до 10 кВ.

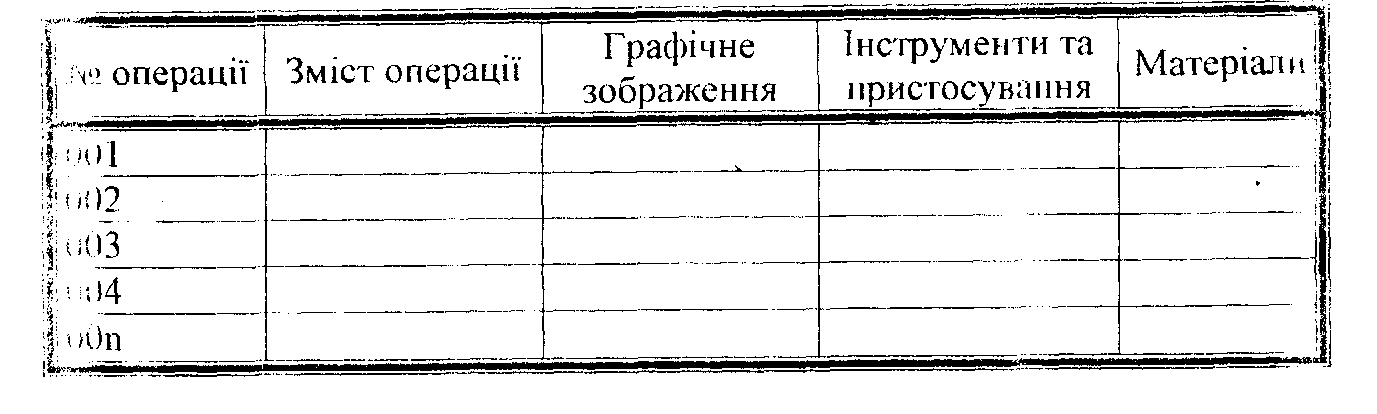

Технологічна карта

Зміст звіту:

1. Назва і мета роботи.

2. Накреслити технологічну карту.

3. Заповнити технологічну карту.

4. Зробити висновки про виконану роботу.

Контрольні питання:

1. Назвати основні види робіт по ремонту кабельних ліній

2.Яким інструментом користуються при ремонті кабельних ліній?

3. Які види з’єднувальних муфт ви знаєте?

4. Які види компаундів ви знаєте?

5. Яким чином визначається вологість пеперової ізоляції?

6. До якої температури розігрівається кабельна маса?

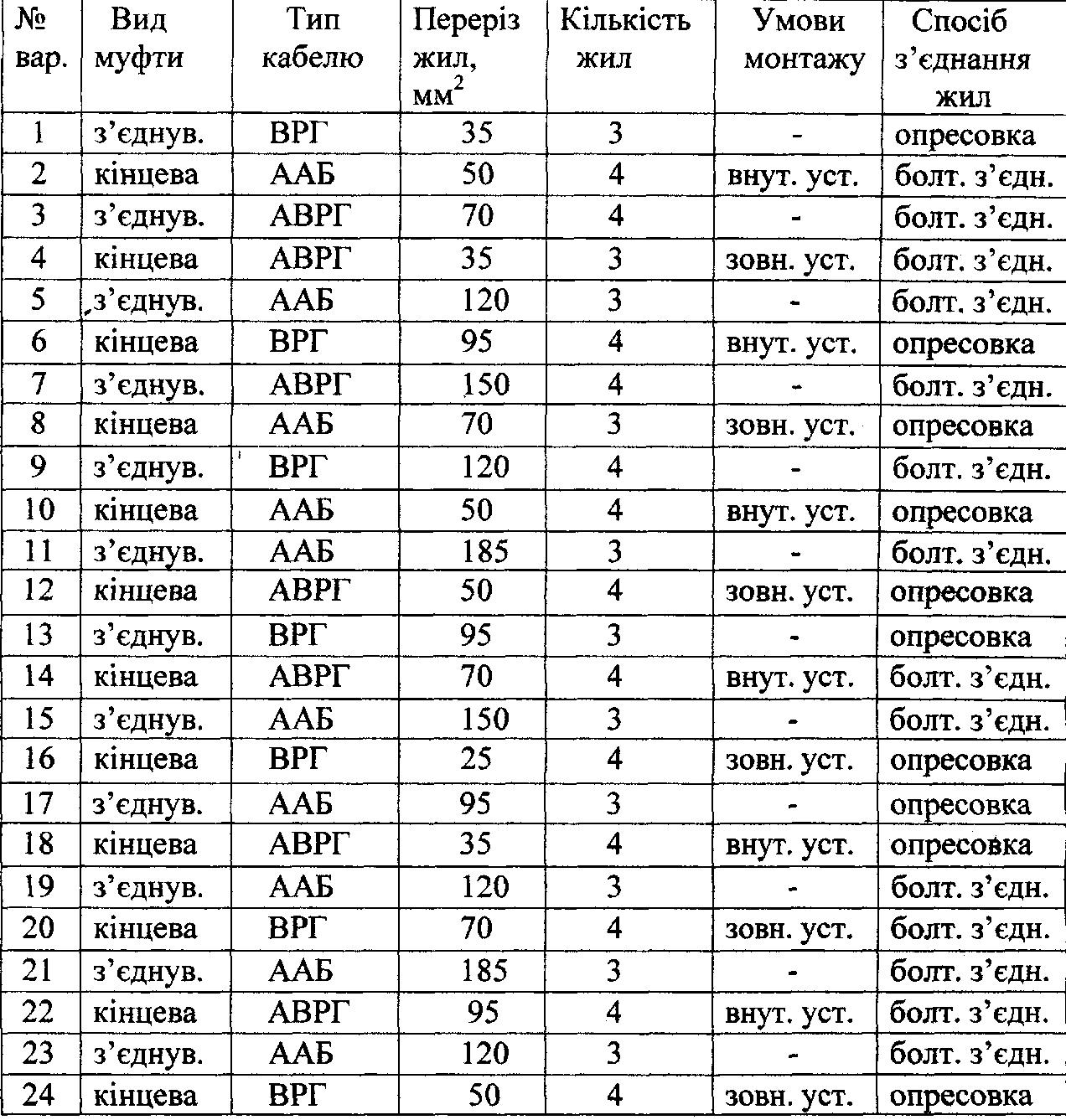

Варіанти завдань

Рисунок 1 Технологія різання кінців кабелів, накладання бандажу і видалення покровів:

а - різка кінців кабеля ножицями НС, б - підмотка з смоляної стрічки, в -накладання дротяного бандажа, г - нарізання броні, д, е - видалення броні, кабельної пряжі, подушки і кабельного паперу

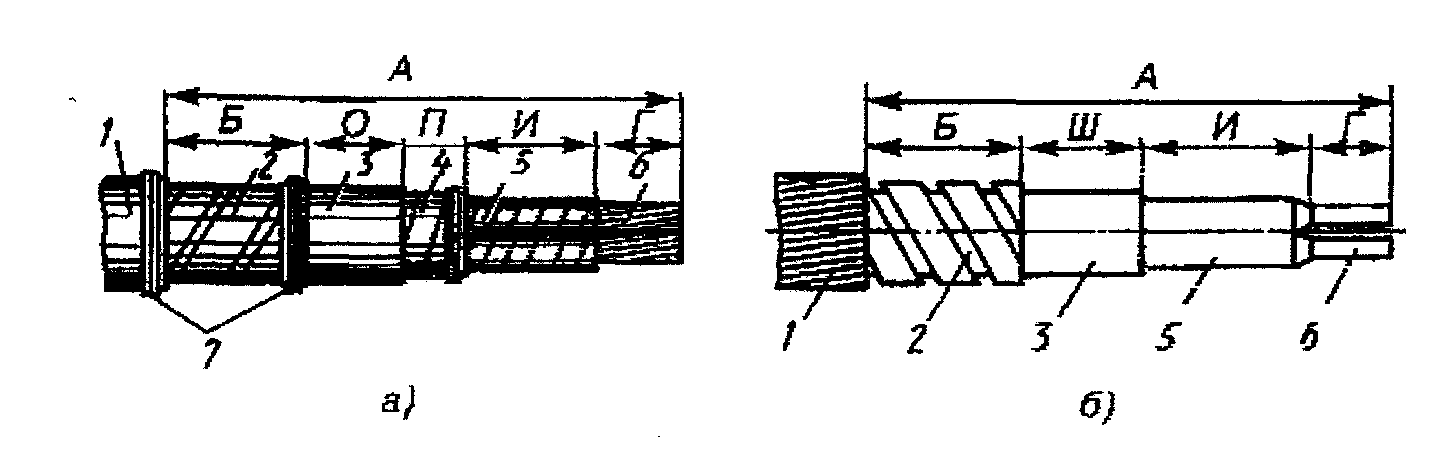

Рисунок 2 Розробка кінців трижильного кабеля:

а - з поясною паперовою ізоляцією, б - з пластмасовою ізоляцією; 1 - зовнішній покров, 2 - броня, 3 - оболонка, 4 - поясна ізоляція, 5 - ізоляція жили, 6 - жила кабеля, 7— бандаж, А, Б, И, 0, П, Г і Ш - розміри розробки

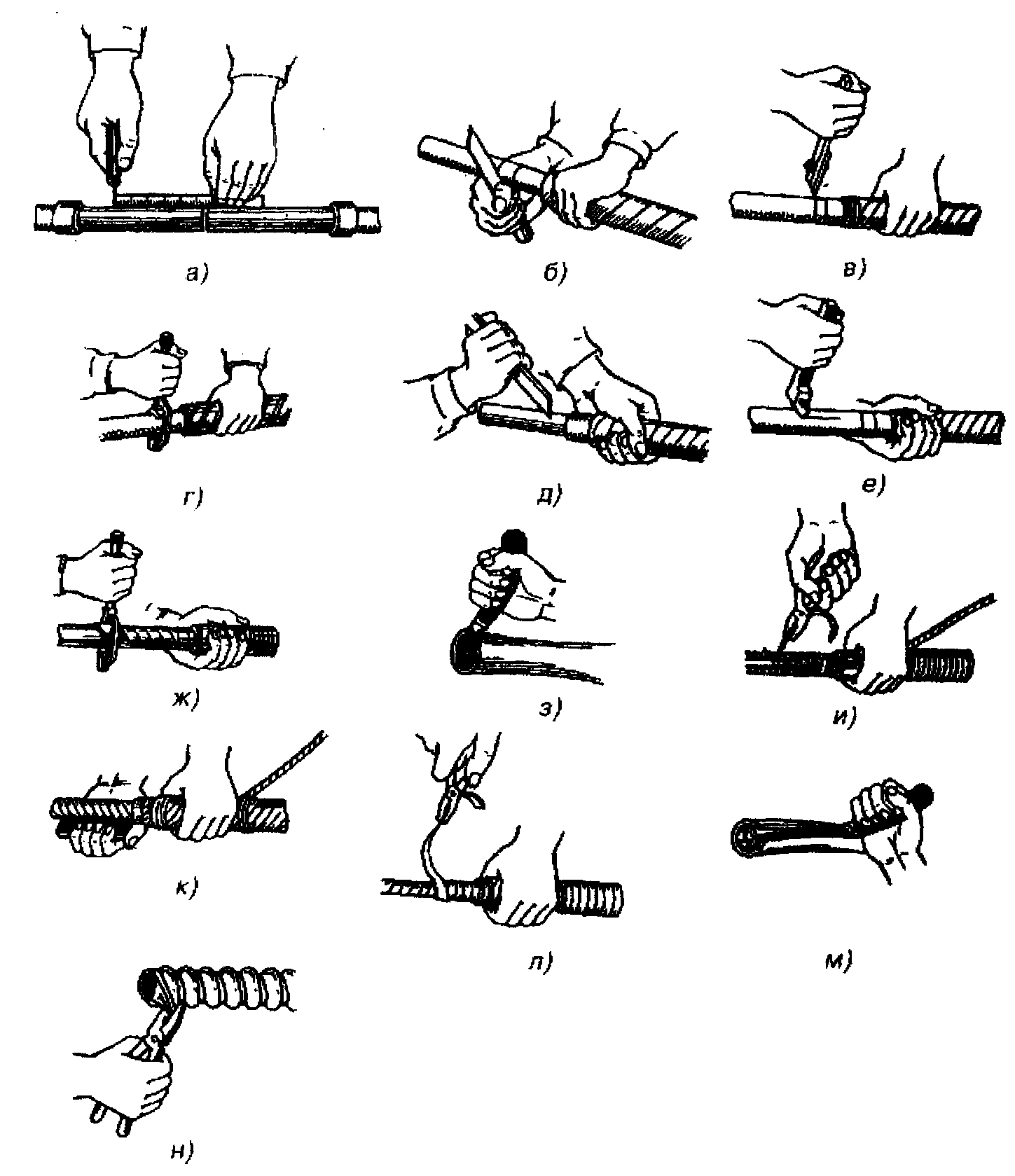

Рисунок 3 Операції з видалення оболонок кабелю: а - розмітка, б, в - кругові надрізи свинцевих оболонок, г - кругові надрізи алюмініевих оболонок, д, е - поздовжні надрізи свинцевих оболонок, ж - надріз алюмінієвої оболонки по гвинтовій лінії, з, ж - надрізи пластмасових оболонок, і, к - зняття свинцевих оболонок, л - зняття алюмінієвих оболонок, н - видалення гофрованої алюмінієвої оболонки

Рисунок 4 Прикріплення провідниковими бандажами провідника заземлення до металевої оболонки (а) і пайка до неї (б) 1, 3 - бандаж у торців оболонки і зовнішнього покрову, 2, 4 - бандаж для припайки провідника заземлення

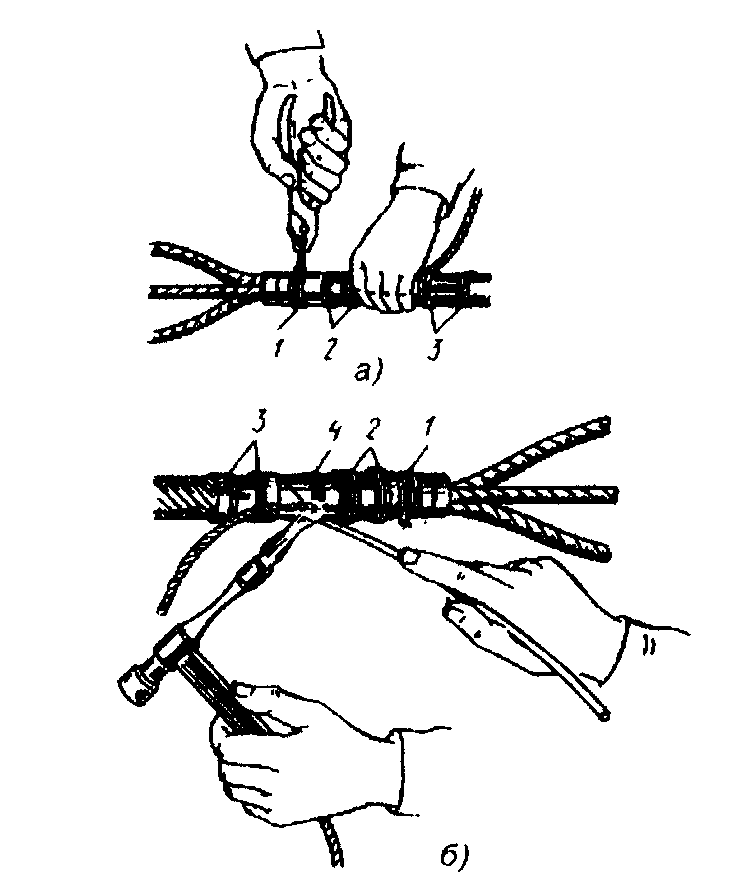

Рисунок 5 Технологія з'єднання багатопровідникових алюмінієвих жил пайкою.

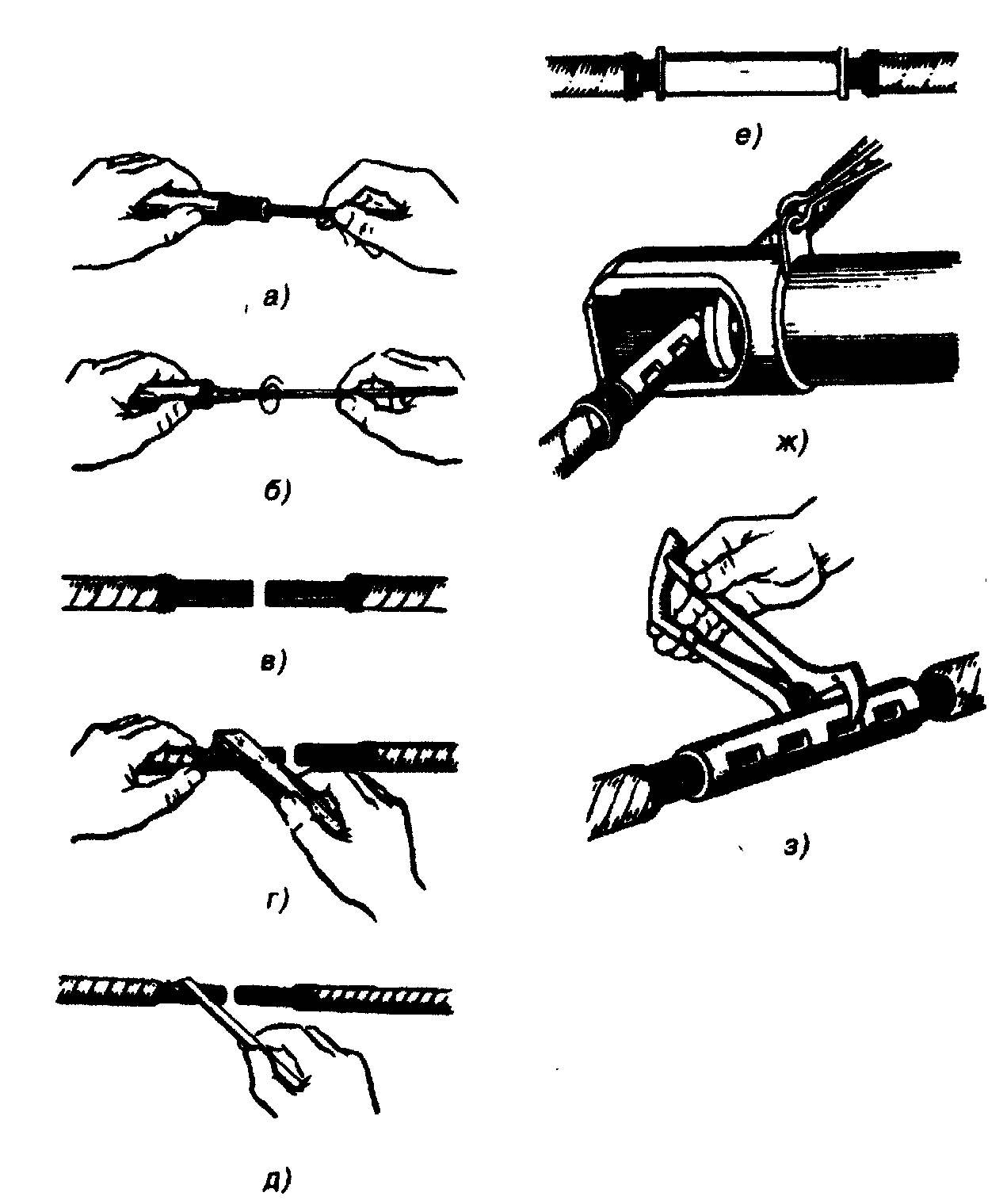

Рисунок 6 Технологія з'єднання алюмінієвих жил опресування: а - зачищення внутрішньої поверхні гільзи, б - змазка внутрішньої поверхні гільзи, в - кінці жил зі знятою ізоляцією, г - зачистка кінців жил, д - змазка жил кварцвовазелиновою пастою, е - надягання гільзи на жили, ж - опресування жили, з - вимір залишкової товщини в місці опресування

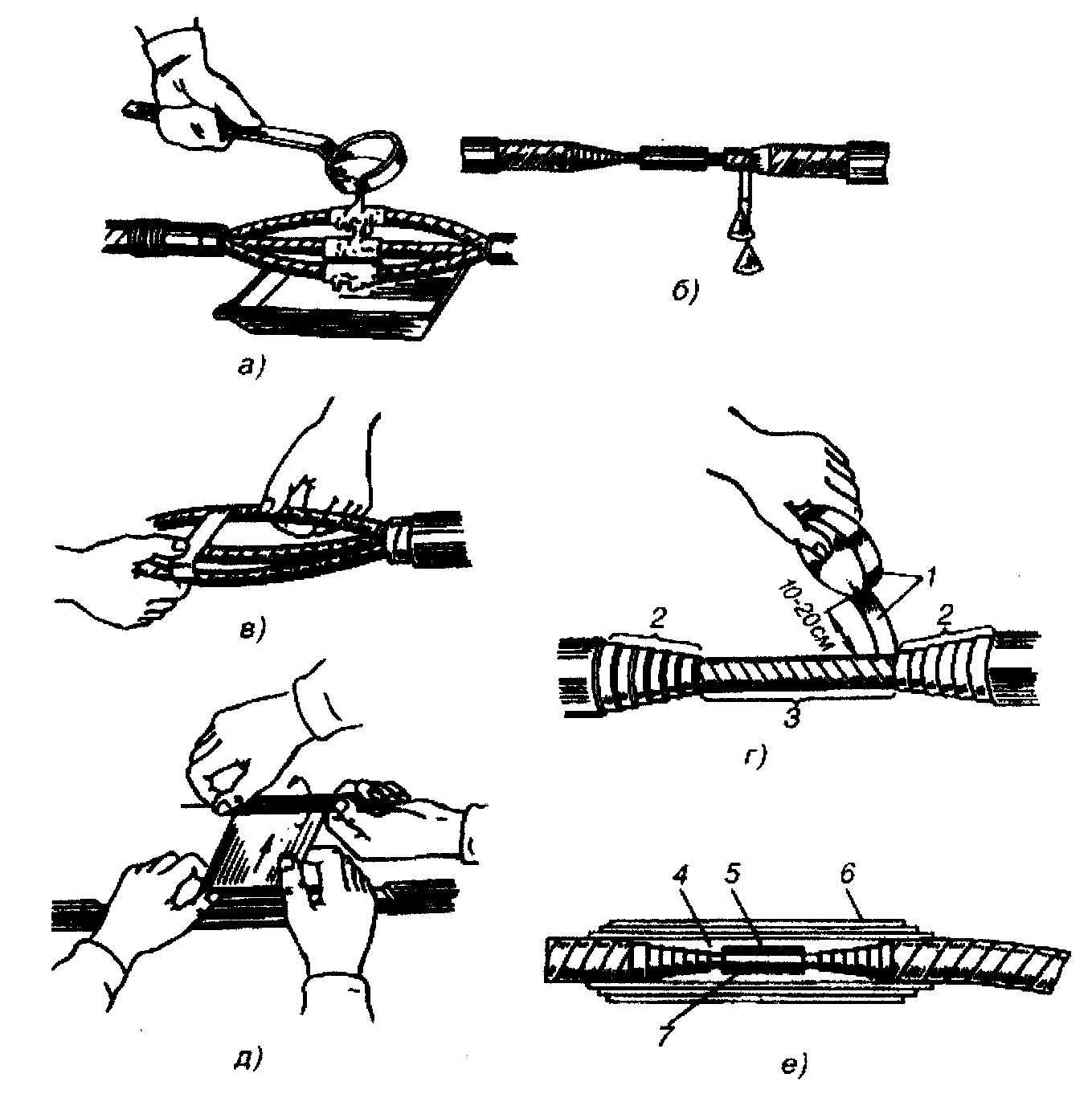

Рисунок 7 Технологія ізолювання місць з'єднання кабелю і оконценіювання ; а - промивання гільз та паперової ізоляції розігрітим складом МП , б - ступінчаста розробка паперової ізоляції в місці з'єднання жил , в- положення ролика і стрічки при намотуванні , г - положення ролика і стрічки на початку намотування другого шару , д- накладення рулонної підмотки , е - комбінована ізоляція , виконана паперовими роликами і рулонами ; 1 - положення ролика і стрічки при повороті , 2 - ступені оброблення заводської ізоляції жил , 3 - шар підмотаної ізоляції , 4 , 5 - підмотка паперовими роликами з шириною стрічки відповідно 5 і 10 мм . 6 - підмотка паперовими роликами , 7 - сполучна гільза

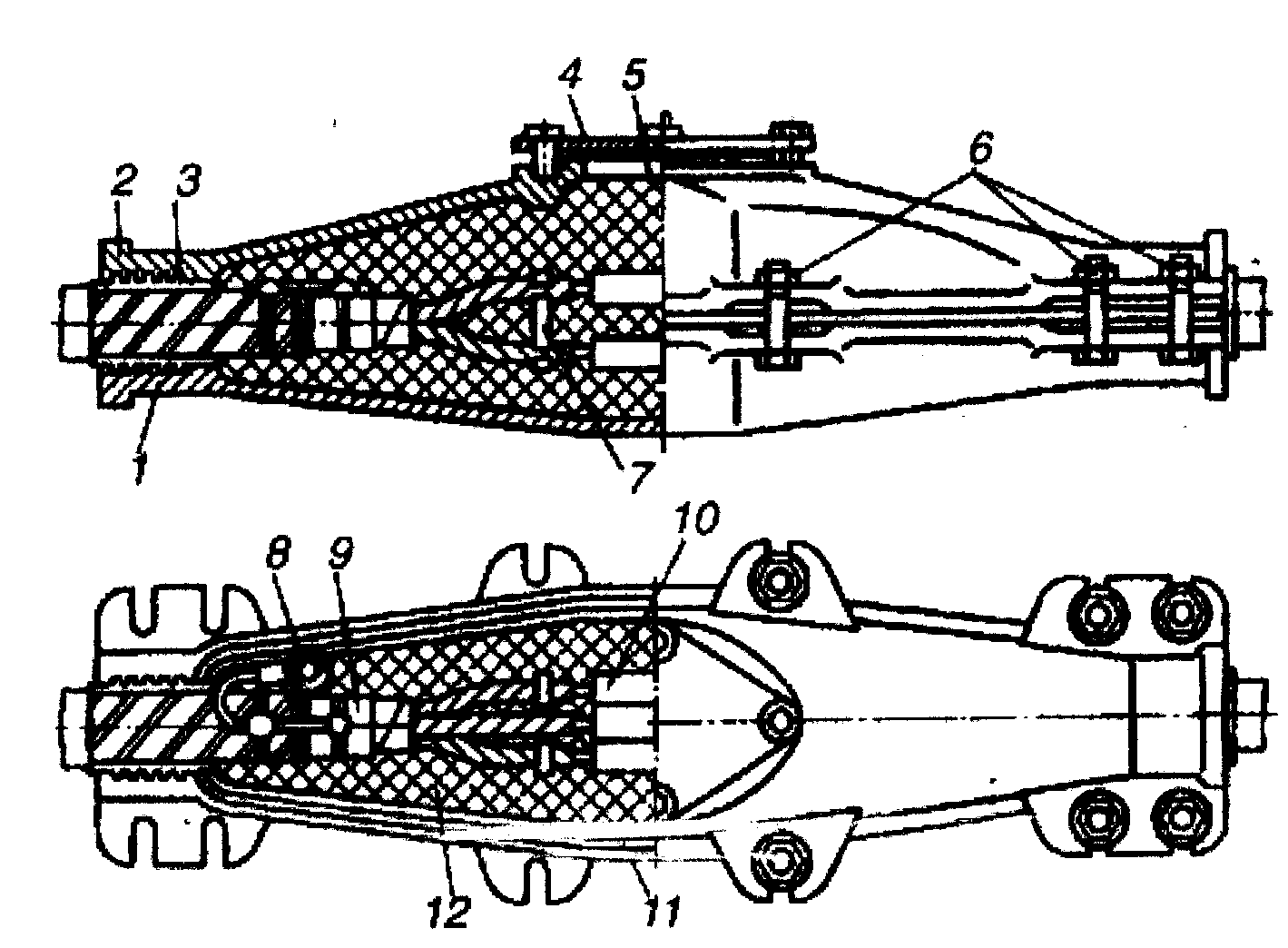

Рисунок 8-Сполучна муфгой СЧ

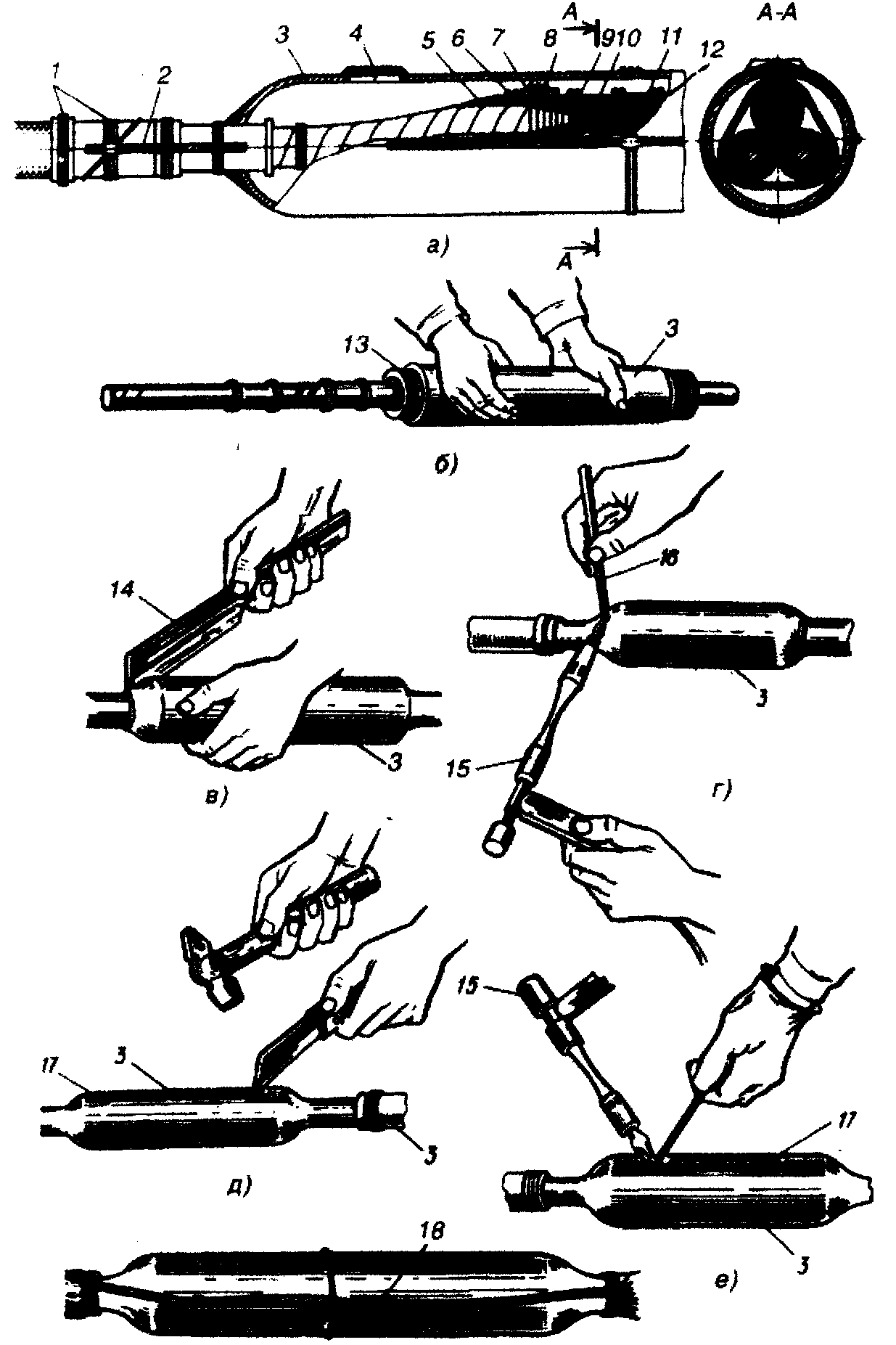

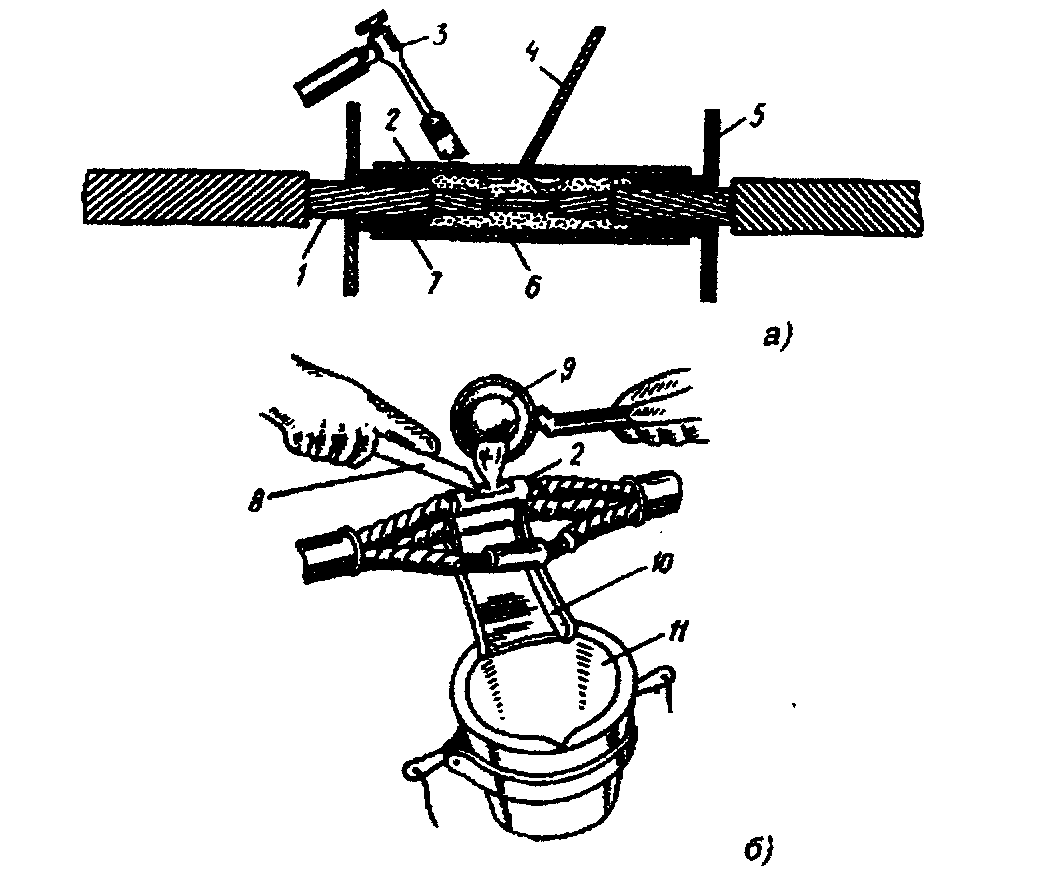

Рисунок 9 Технологія монтажу сполучної свинцевої муфти : а - свинцева муфта, б - одягання свинцевої труби , в- обробка торців корпусу , г- припаювання горловини корпусу до оболонки кабелю , д - прорубування заливальних отворів, е - запаювання заливальних отворів , ж - заземлення муфти; 1,11- провідникові бандажі, 2 - провід заземлення , 3 - корпус муфт, 4 - заливальний отвір , 5 - підмотка рулонами, 8 - бандажі з кабельної пряжі , 7 , 9 , 10 - підмотка роликами з стрічкою шириною 25, 10, 15 мм, 12 – гільза, 13 – салфетка, 14 – валек, 15 – горілка, 16- пруток припоя, 17 – заливальний отвір, 18 – провід заземлення

Розміри оброблення кабелю для монтажу муфт марок СЧ і СЧм

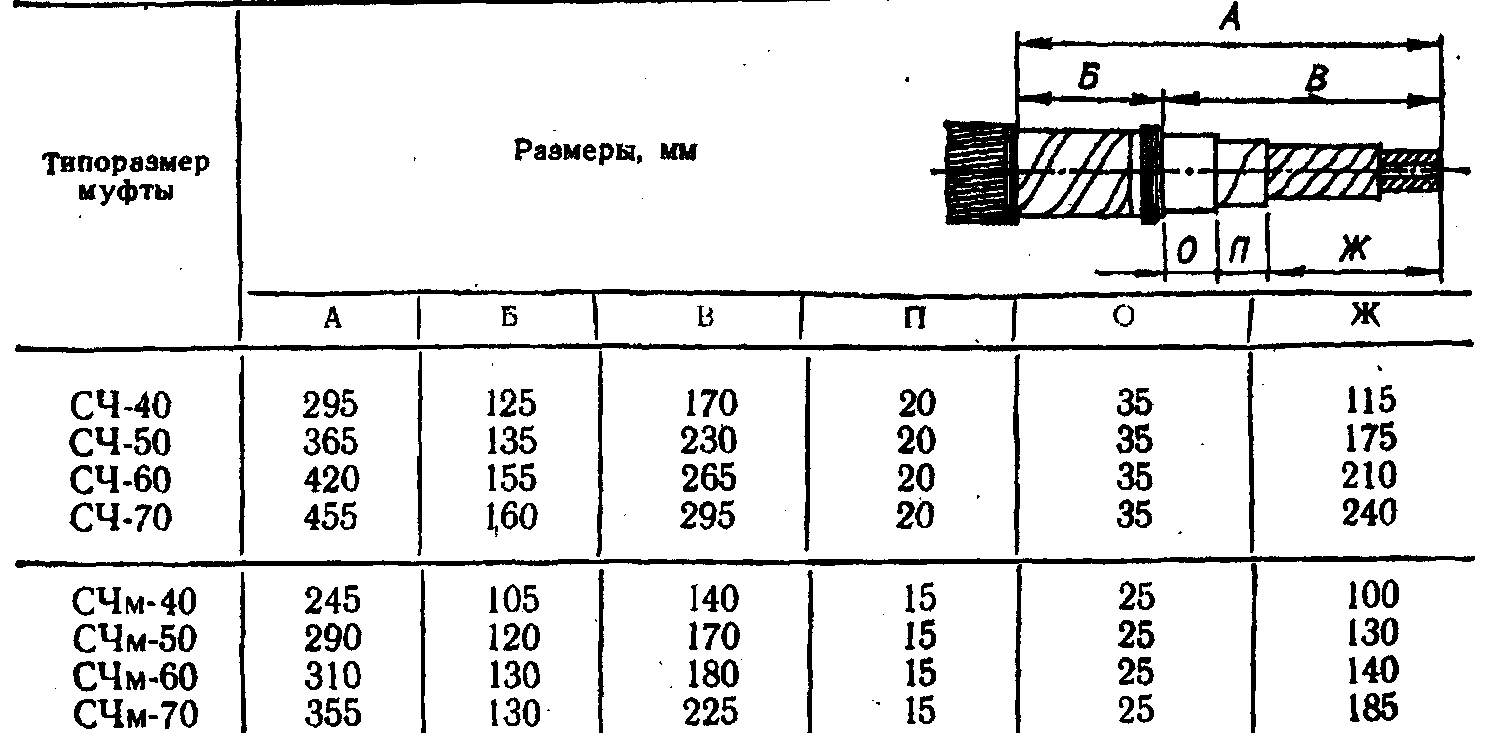

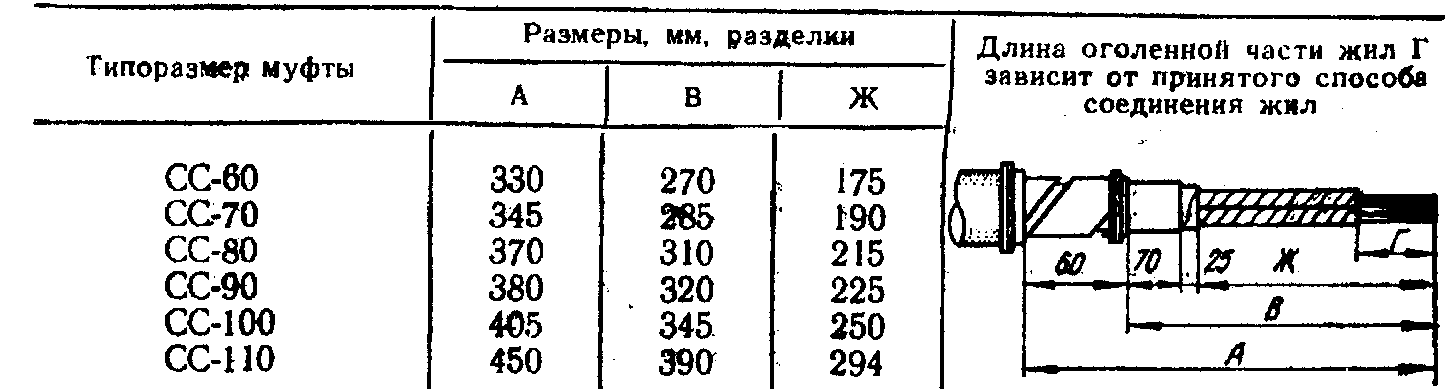

Розміри чавунних з'єднувальних муфт марки СЧ і СЧм

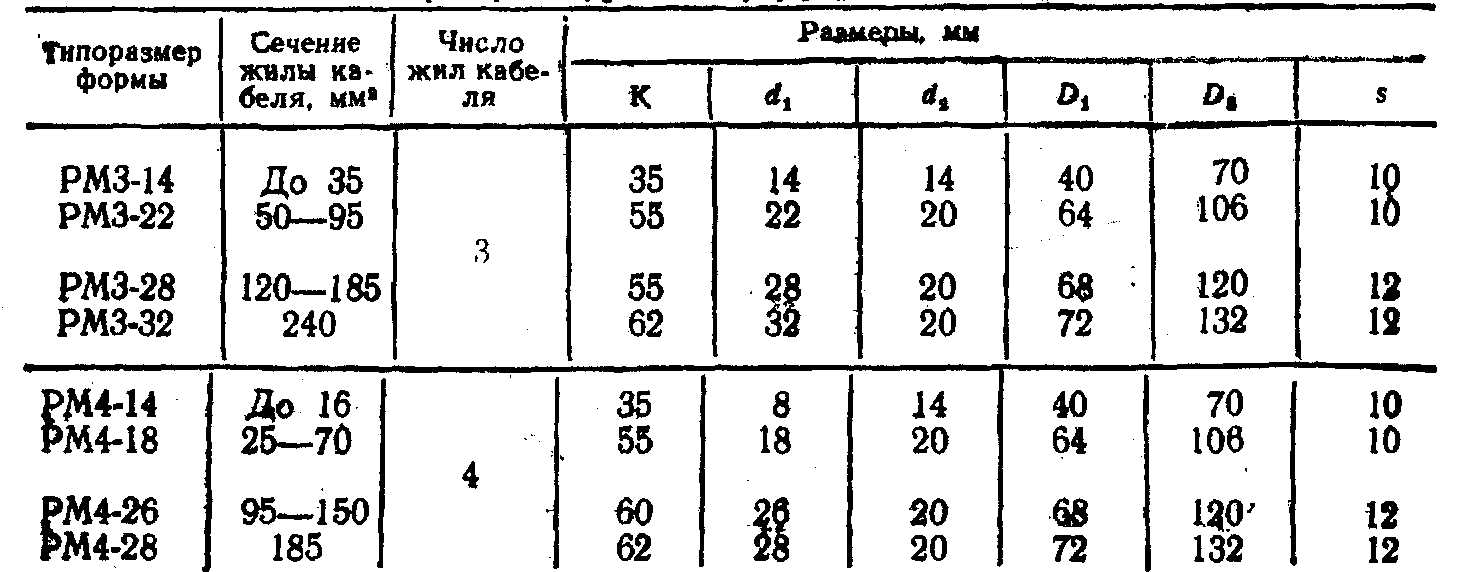

Розміри фіксуючих порцелянових розпірок типів РМЗ і РМ4

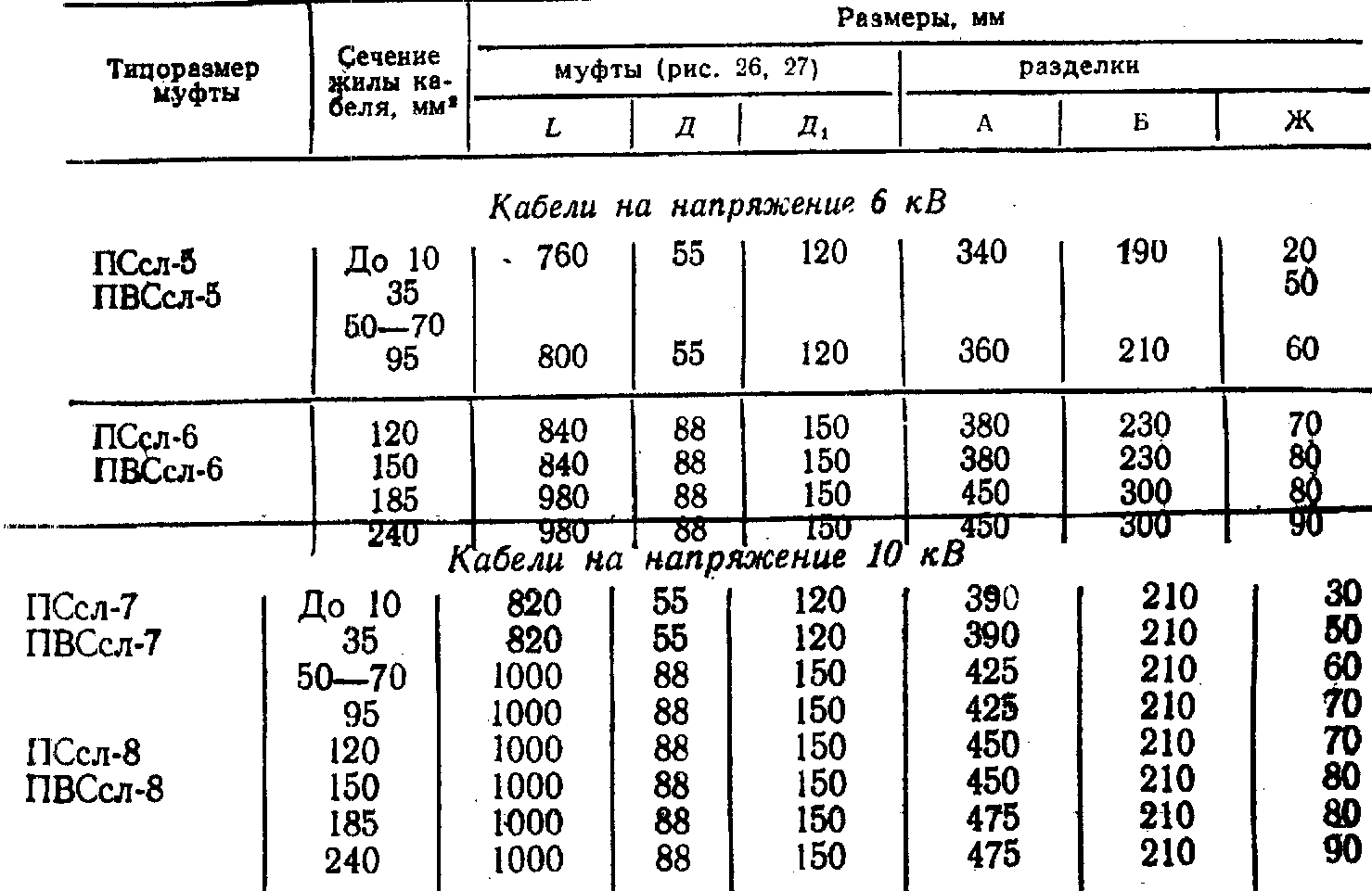

Розміри муфт ПСсл, ПВСсл і оброблення кінця кабелю на напругу 6 і 10 кВ

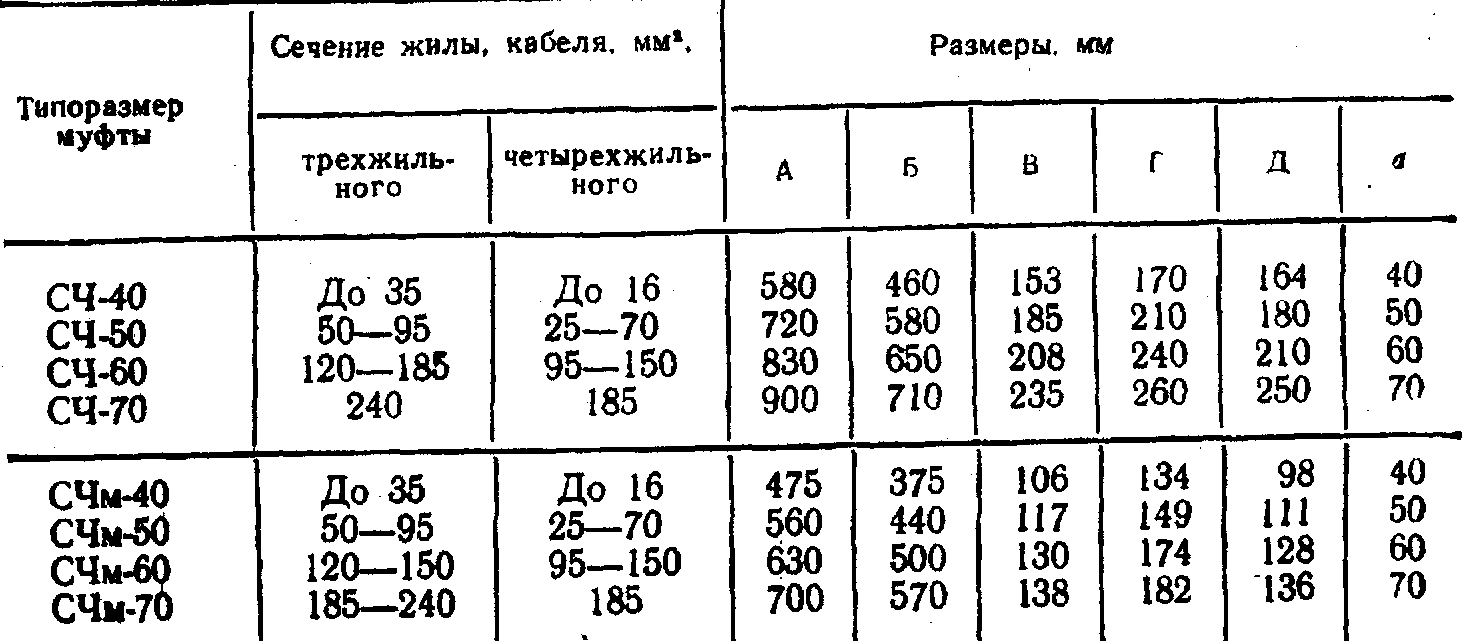

Р озміри оброблення кабелю для монтажу свинцевих муфт

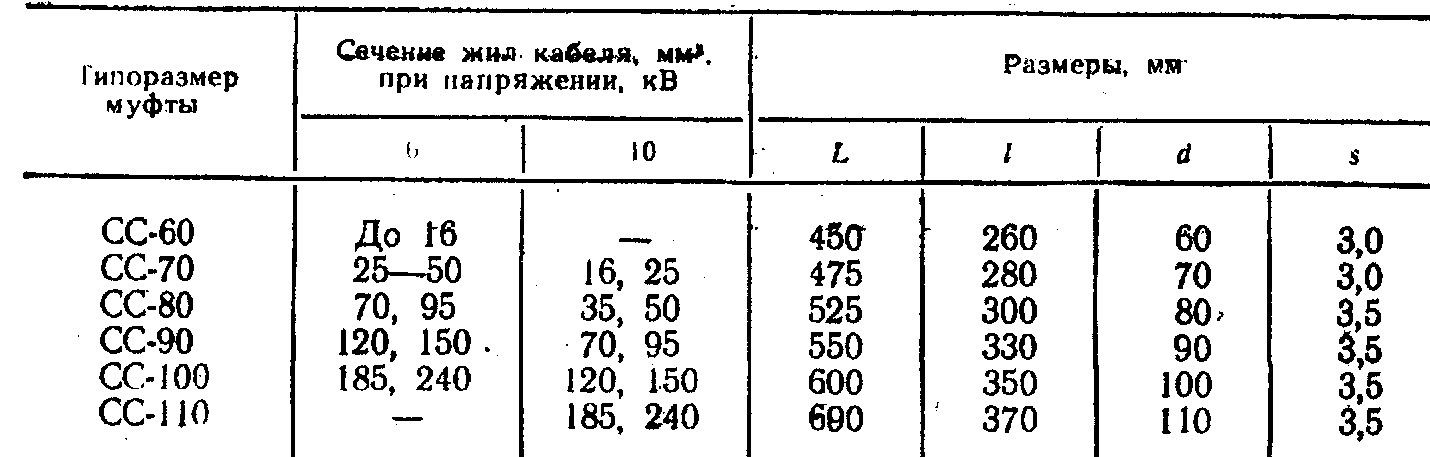

Розміри свинцевих з'єднувальних муфт

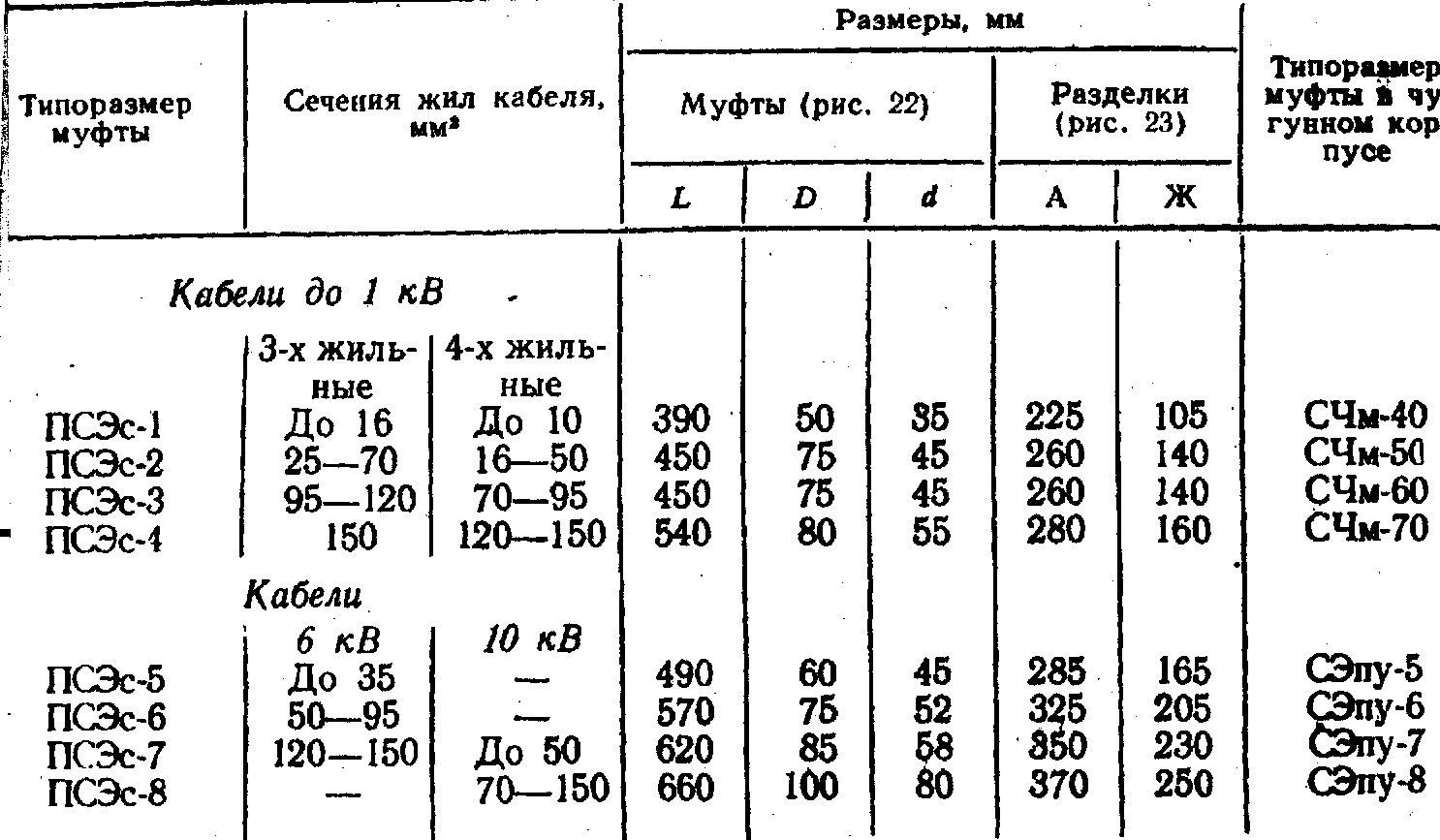

Р озміри муфт і оброблення кінців кабелів для монтажу муфт типу ПСЕс

Примітка. Розмір а дорівнює: для муфт ПСЕс-1 - ПСЕс-4 - 6 мм, розмір в - 5 мм, для муфт ПСЕс-5 - ПСЕс-8 відповідно 10 і 12 мм.

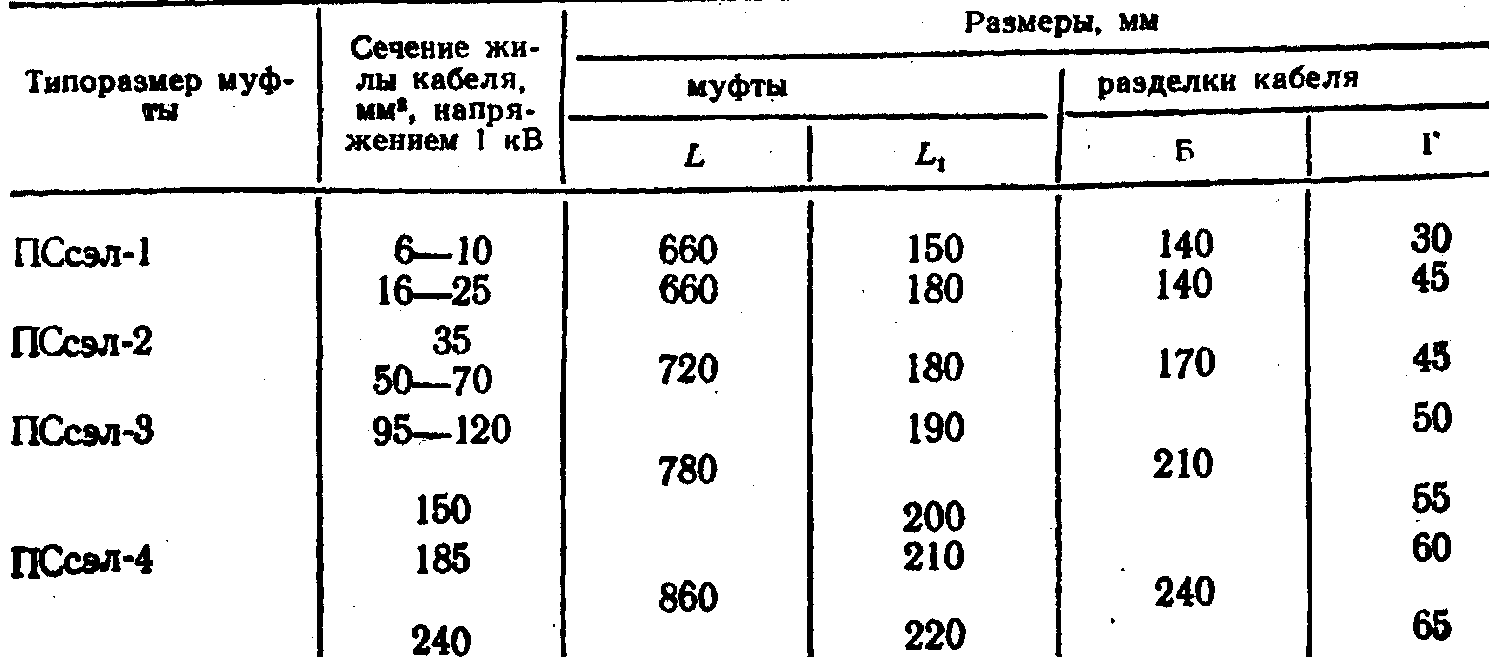

Розміри муфт типу ПСсел і оброблення кінця кабелю з пластмасовою ізоляцією

Примітка. Розмір наведено для однофазних муфт ПСсел.

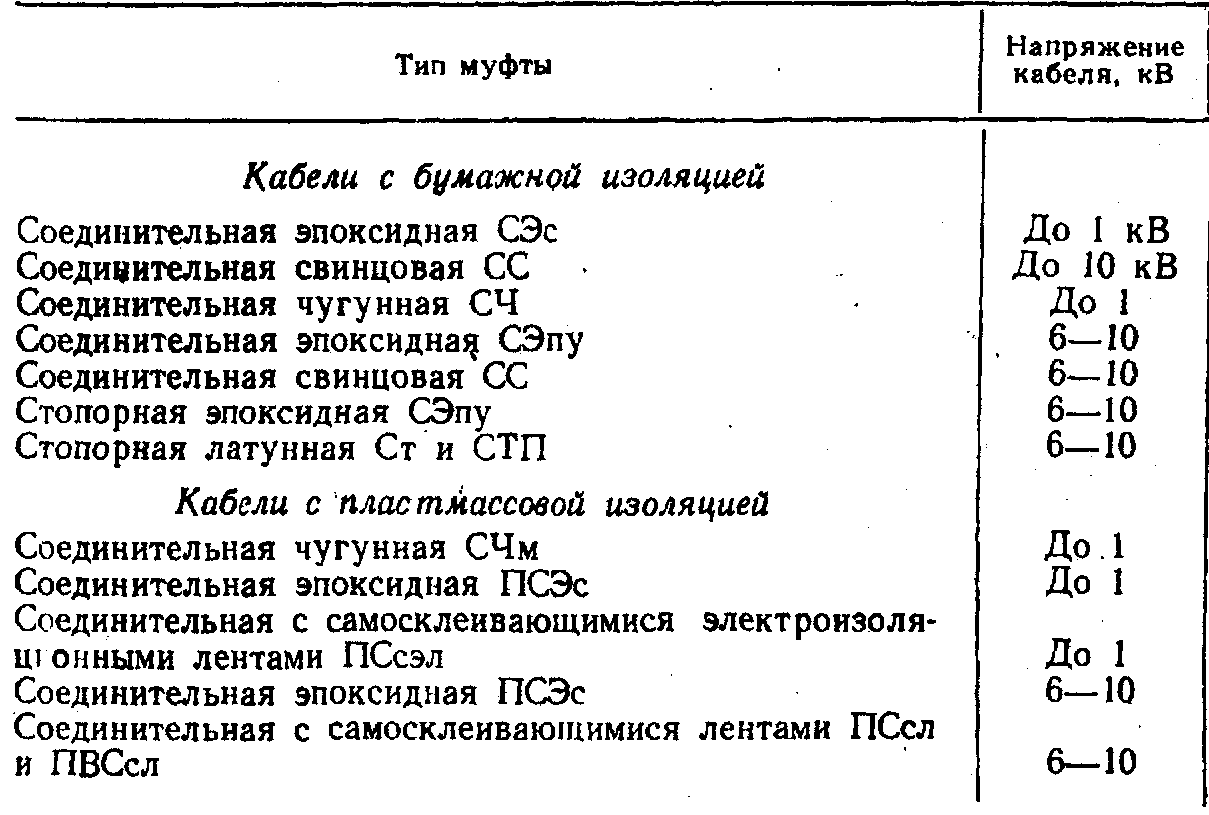

Сполучні і стопорні, муфти для кабелів на напругу до 10 кВ

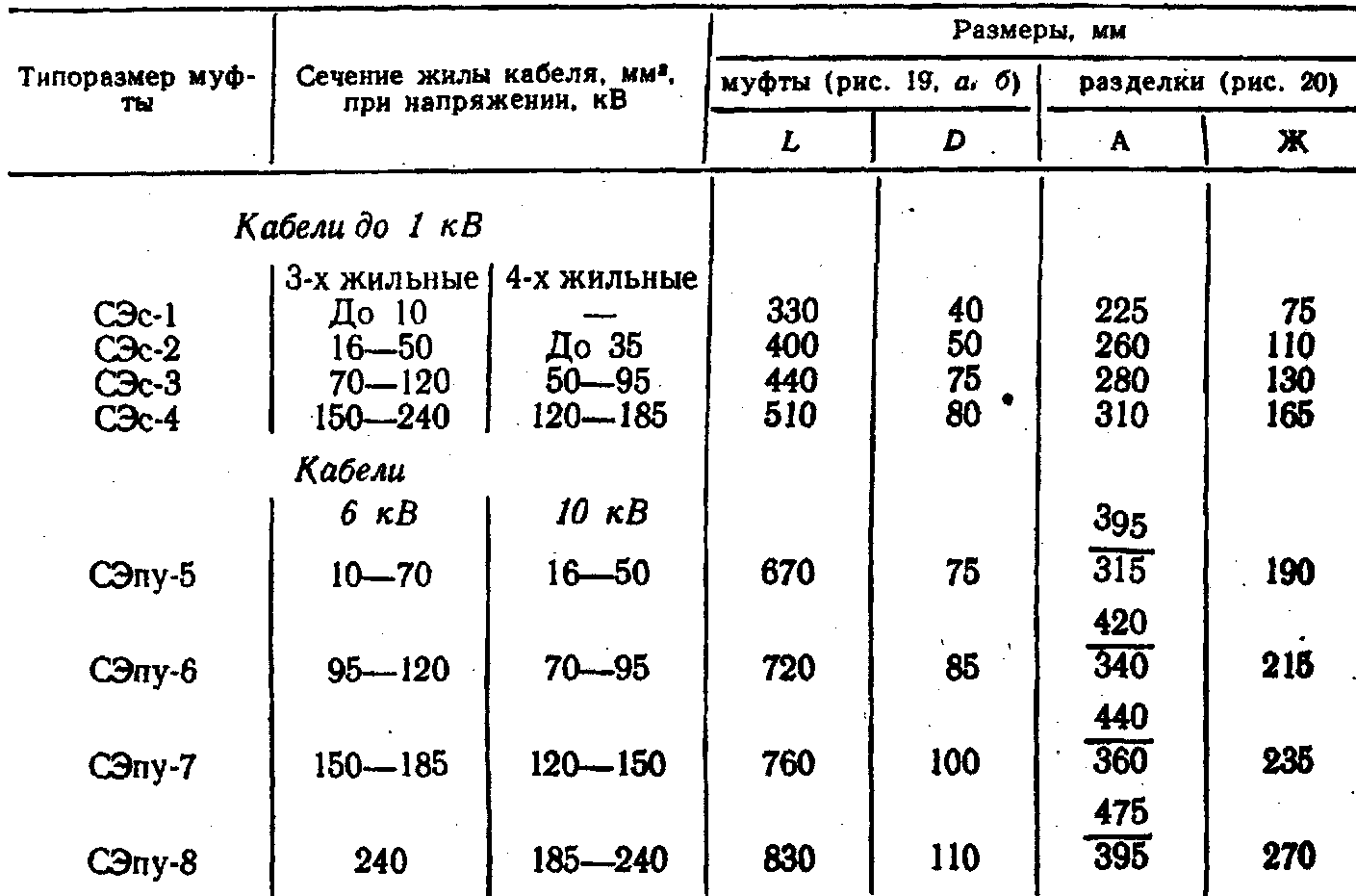

Розміри муфт СЕпу і СЕс та оброблення кінців кабелю

Примітки: 1. Відстані А1 і Б1 повинні бути не менше мм (рис. 19), для муфт типу СЕс відповідно 8 і 10, для муфт СЕпу А1 дорівнює 10, а Б1 для муфт СЕпу-5 і СЕпу-6-12, для СЕпу-7 і СЕпу-8 - 15. 2. Розмір в чисельнику наведений для кабелів броньованих, в знаменнику - з пластмасовим зовнішнім покровом.
