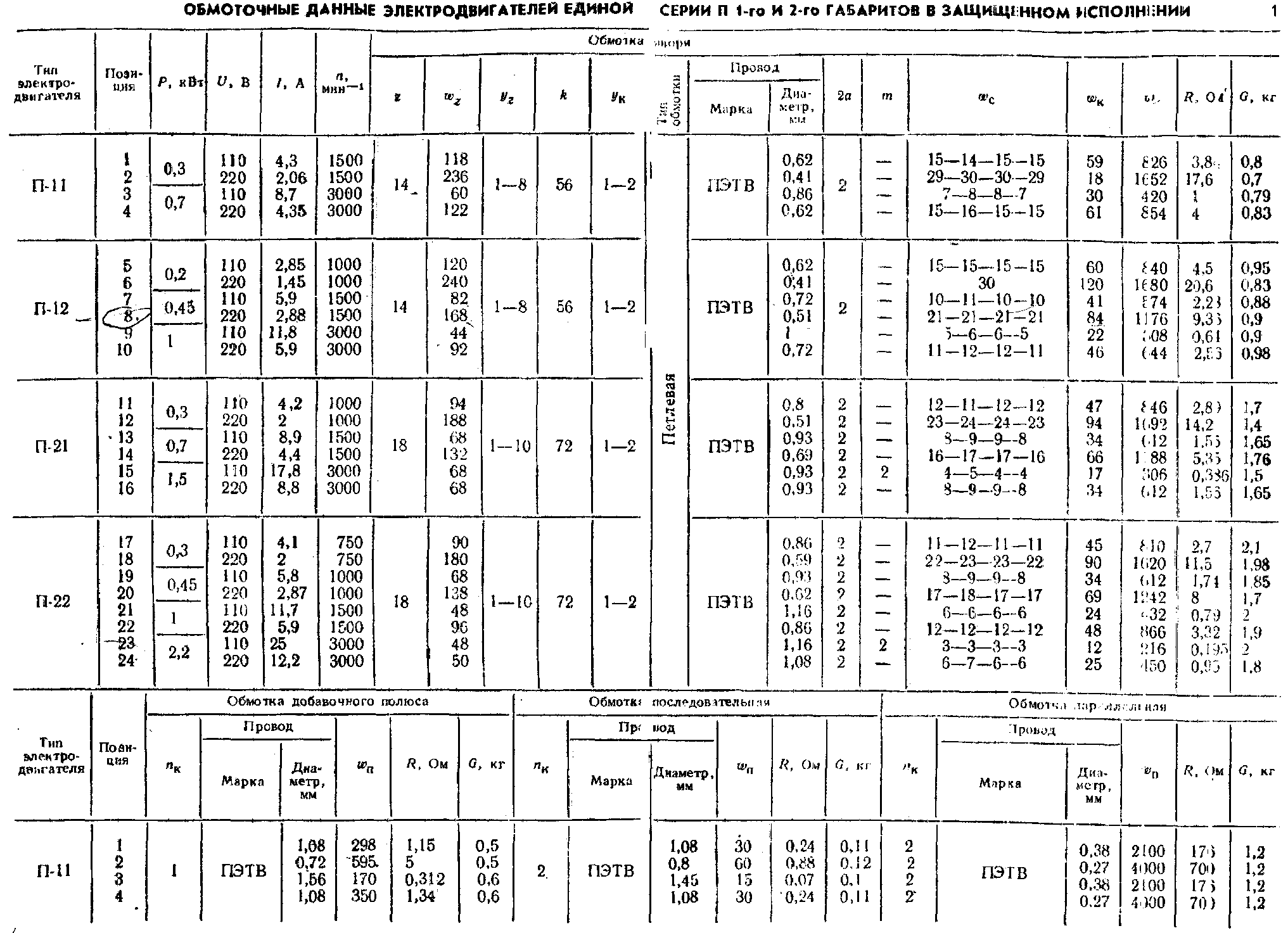

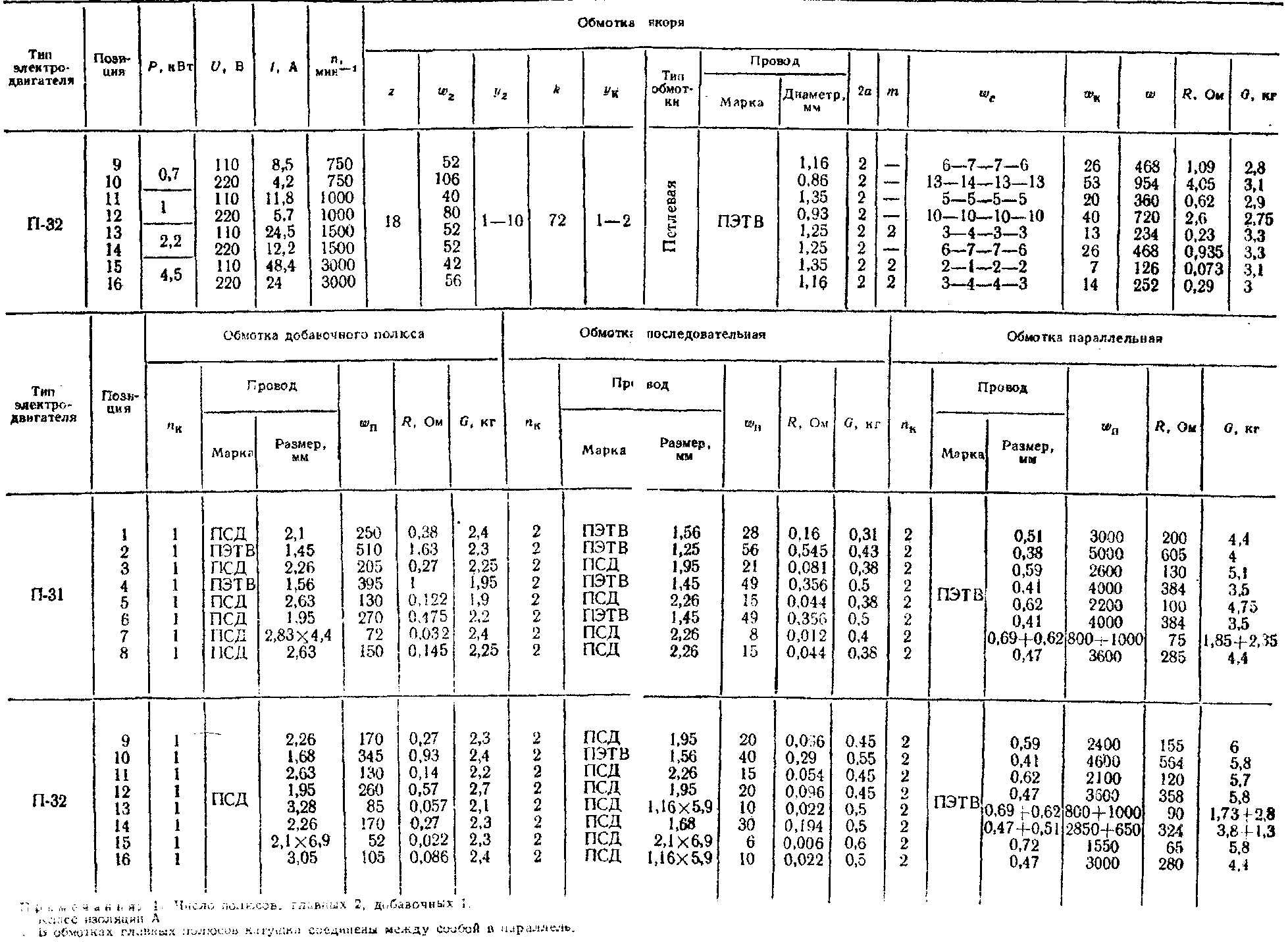

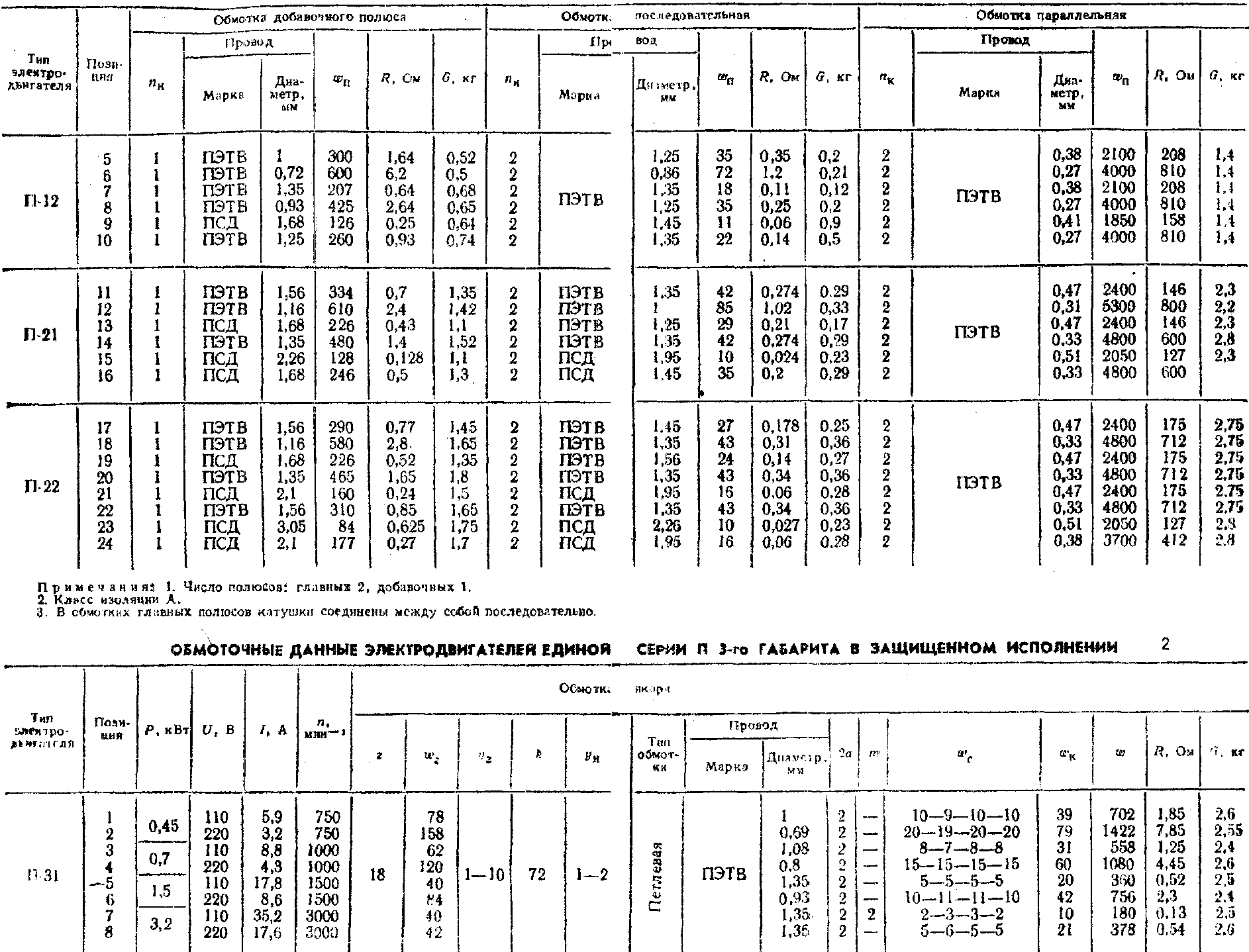

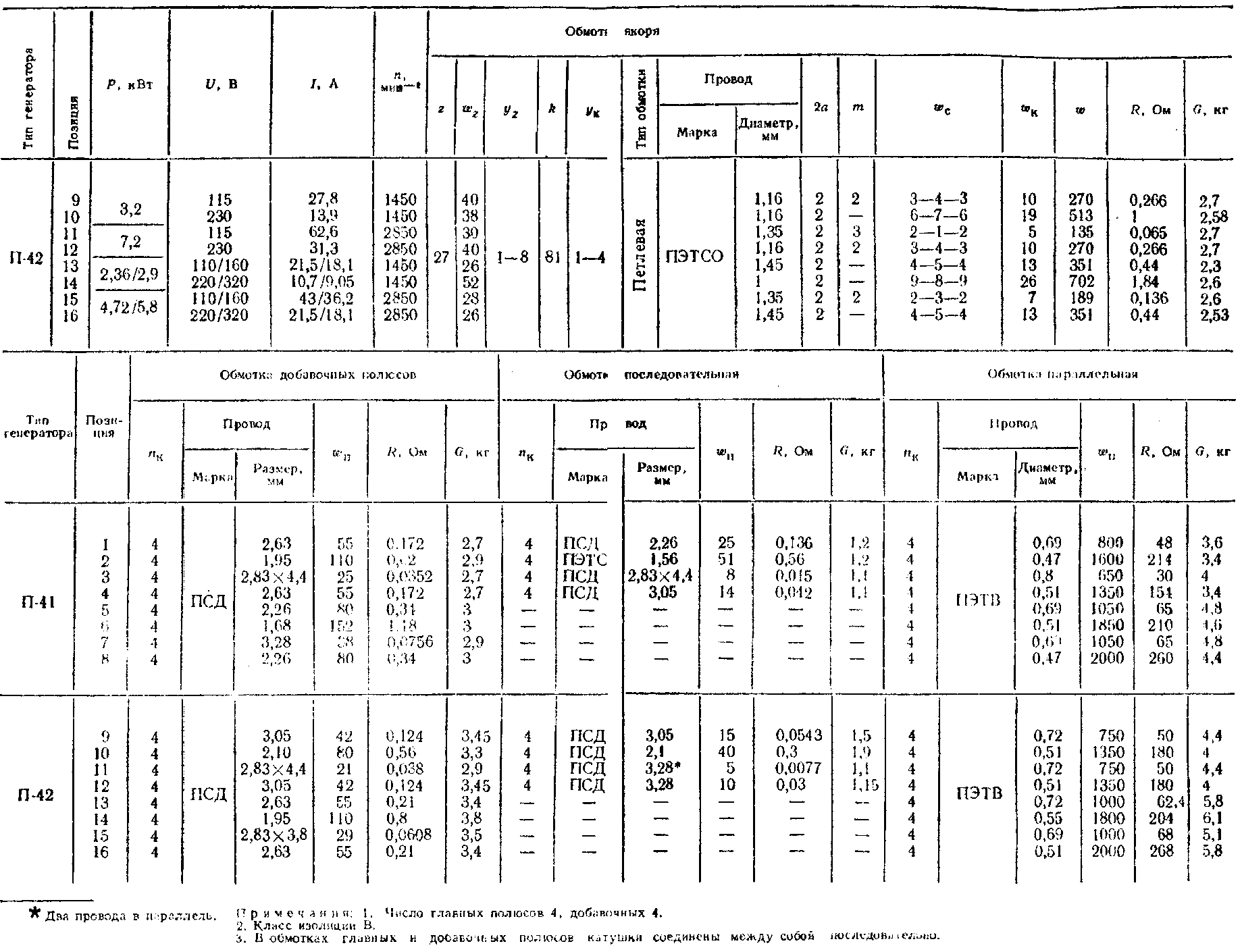

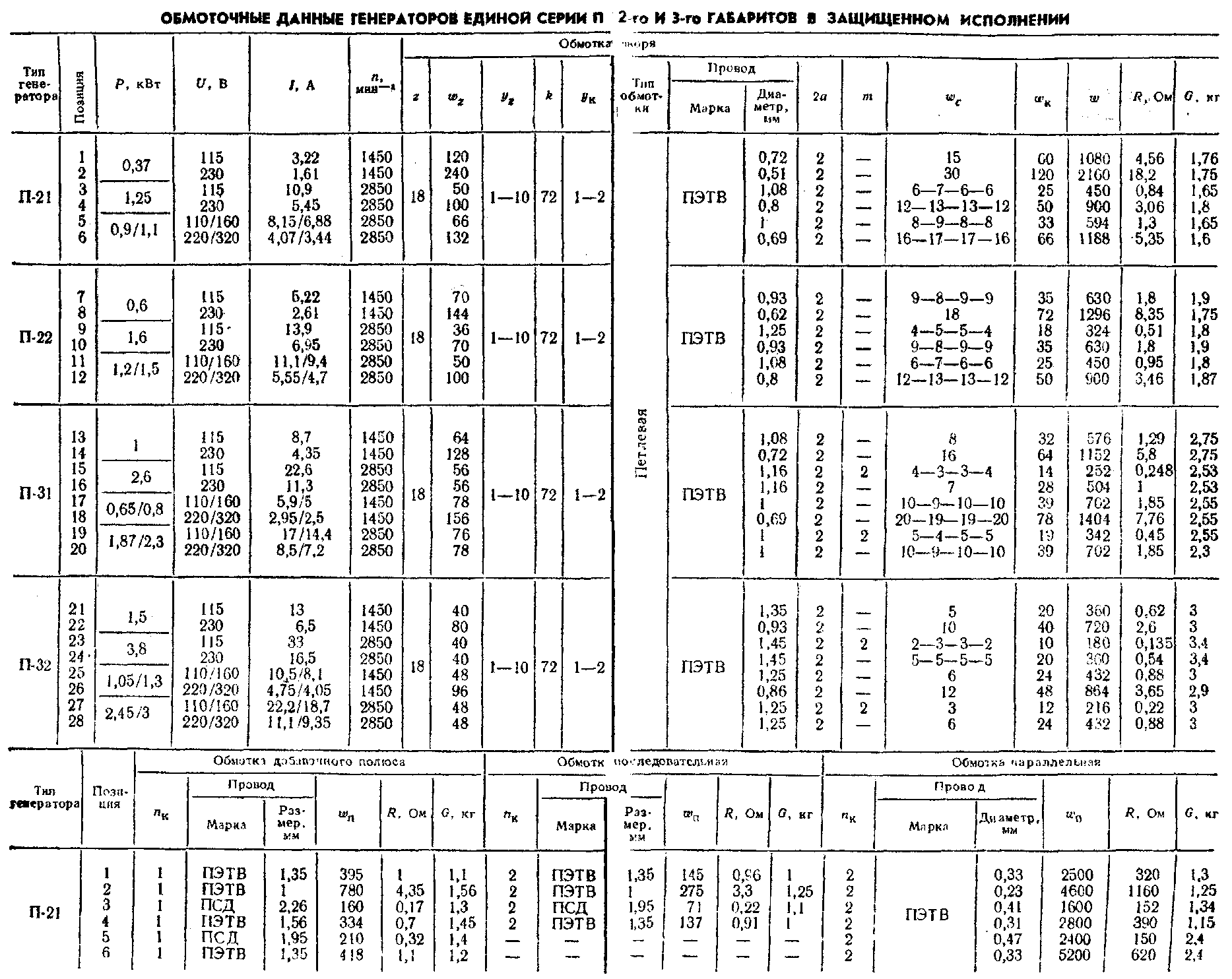

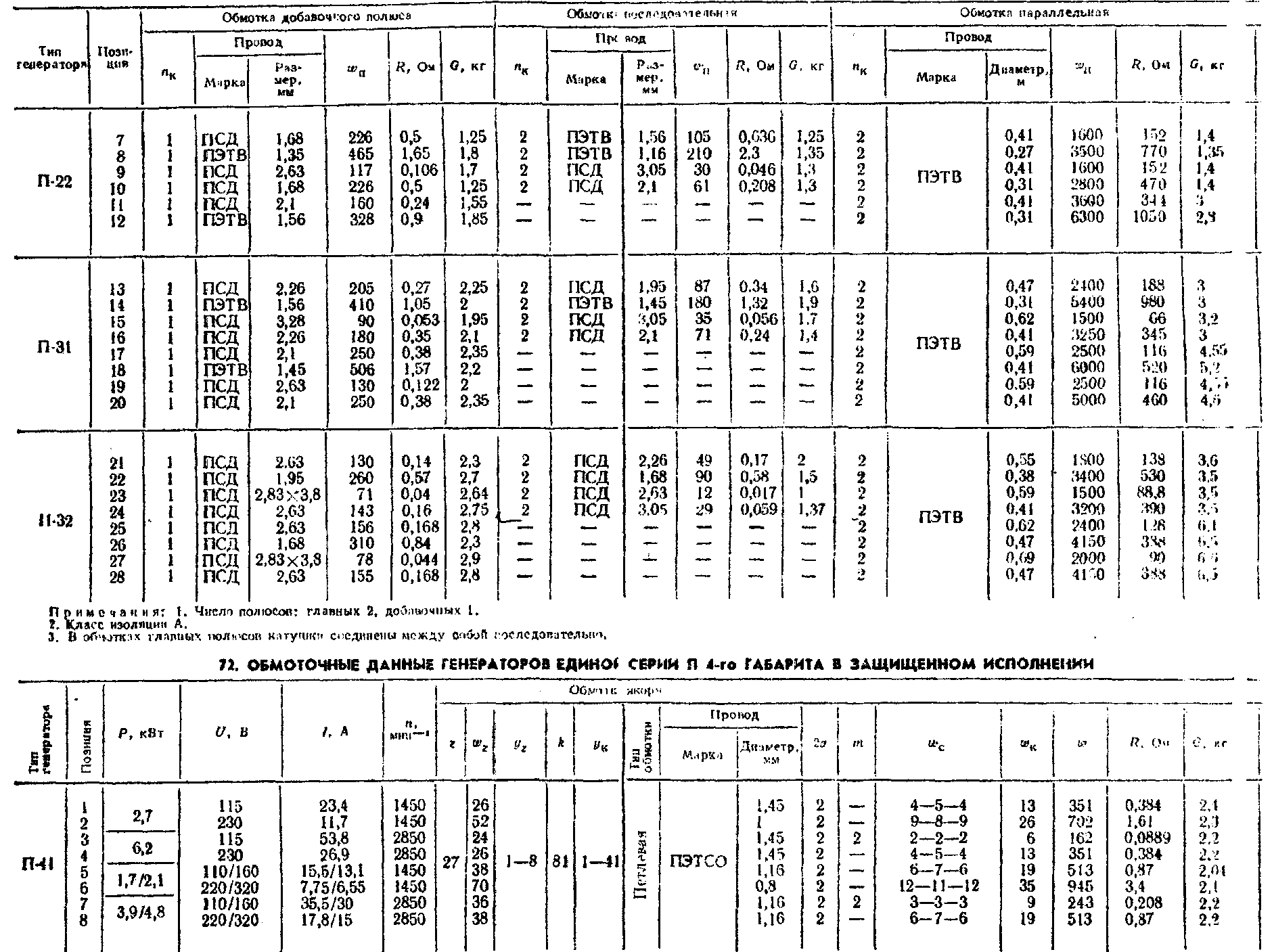

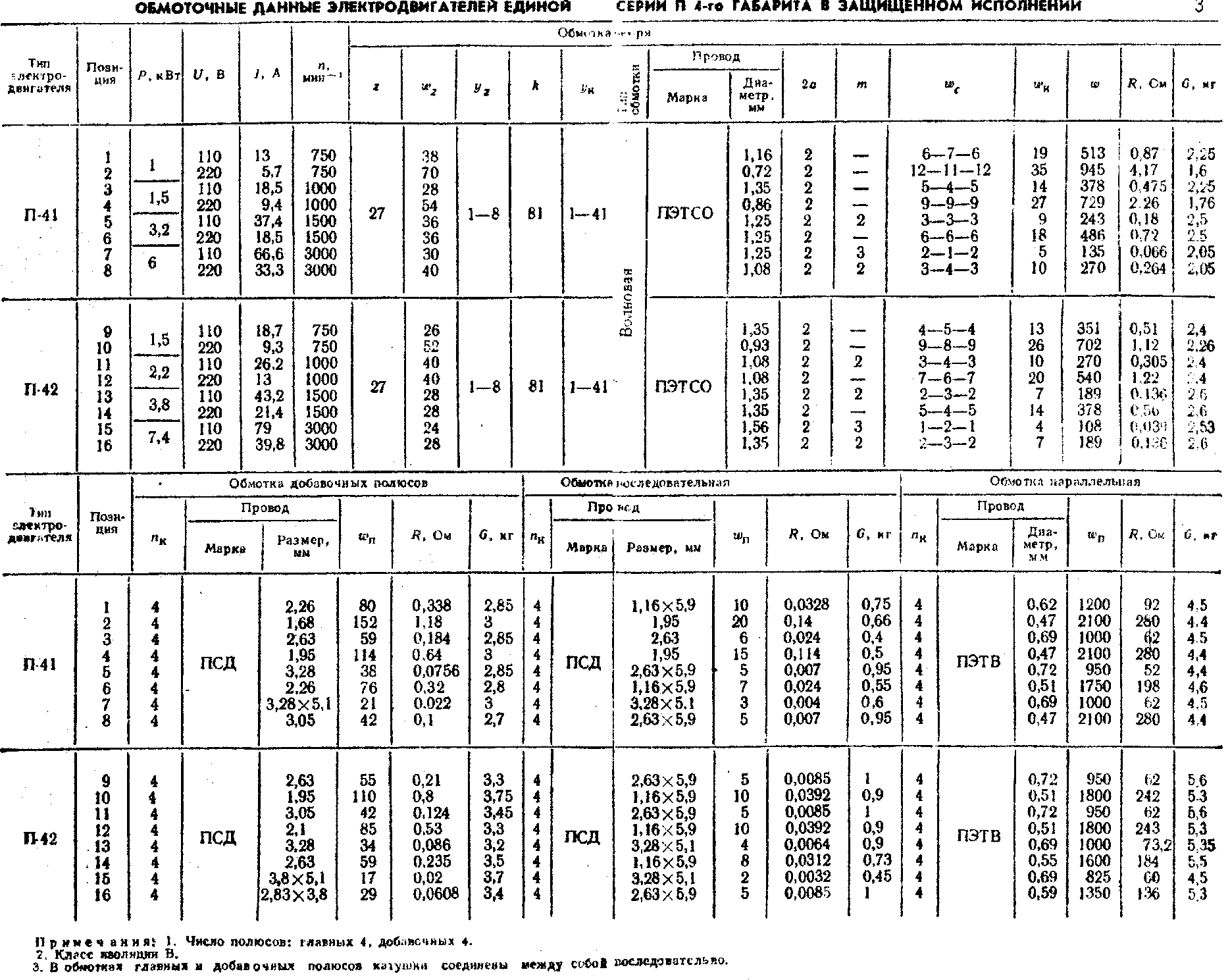

Умовні позначення обмоток машин постійного струму

Початок і кінець кожної обмотки позначаються однією і тією ж прописною буквою з проставленими після неї цифрами: для початку обмотки— 1, а для кінця — 2. Початок і кінець кожної обмотки визначається за тією умовою, що при правому обертанні машини в режимі двигуна струм у всіх обмотках (за виключенням розмагнічуючих обмоток головних полюсів) протікає від початку І до кінця 2. В машинах правого обертання початок обмотки якорю Я1 знаходиться на щітках тої полярності, до якої підключено позитивний провід мережі.

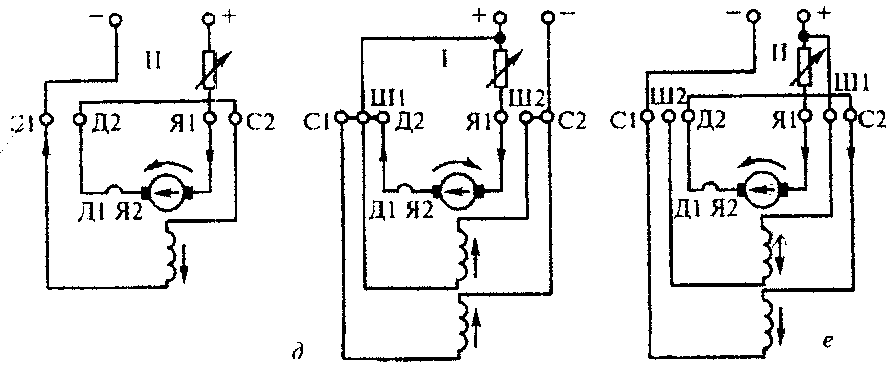

Схеми виводів електричних машин постійного струму.

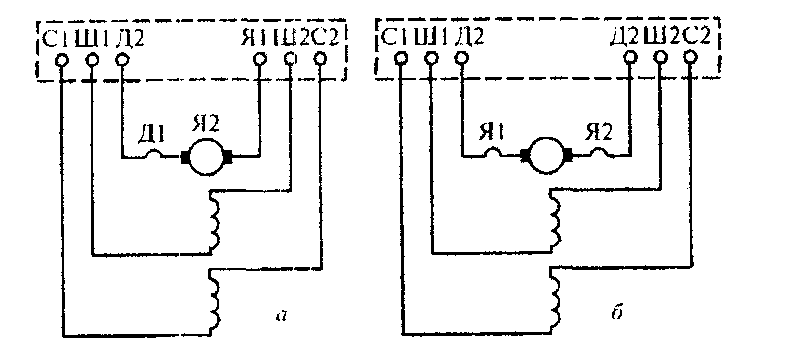

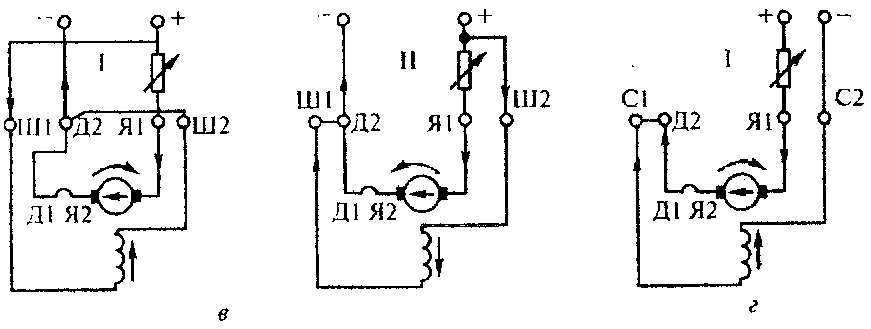

а)- нормальне розташування; б)- з розташуванням частин обмоток додаткових полюсів по обидві сторони якорю; в)- паралельне збудження двигунів; г,д) - послідовне збудження; е) - змішане збудження;

І - праве обертання двигунів; ІІ —ліве обертання двигунів.

Напрямок обертання вважається правим, коли машина обертається за годинниковою стрілкою, якщо дивитися зі сторони привідного кінця валу

Рекомендована література

1. Акимова Н. А. «Монтаж , техническая эксплуатация и ремонт электрического и электромеханического оборудования», М. «Академия», 2005.

2. Алиев И.И. «Кабельные изделия» справочник, М. «Высшая школа», 2004.

Атабеков В.Б. «Ремонт электрооборудования промышленных электроустановок», М. «Высшая школа», 1979.

3. Алякритскии И. П. и Мандрыкин С. А. Сушка электрических машин и тран­фоматоров. Изд. 2-е. М., «Энергия», 1974.

4. Егоров Г.П. «Устройство, монтаж, эксплуатация и ремонт промышленных электроустановок», М. Профтехиздат, 1961.

5. Зюзин А.Ф. «Монтаж, эксплуатация и ремонт электрооборудования промышленных предприятий и установок», М. Энергоиздат, 1961.

6. Сибикин Ю.Д. «Справочник электромонтажника», М. «Академия», 2003.

7. Сибикин Ю.Д. «Технология электромонтажных работ», М. «Высшая школа», 2002.

8. «Инструкция по монтажу соединительных и концевых муфт», ЗАО «Термофит», Санкт-Петербург, 2010.

9. «Монтаж концевых и соединительных муфт по технологии «Райхем», видео, АО «Мосэнерго», 2008.

Практична робота № 20

Тема: Перерахунок обмоток електричних апаратів

Мета: Засвоїти методику перерахунків обмоток електричних апаратів постійного та змінного струму на нові значення напруги та струму.

Зміст роботи. Використовуючи отримані теоретичні знання виконати наступні пункти:

• За вихідними даними визначити нові обмоткові дані контактору постійного струму.

• За вихідними даними визначити нові обмоткові дані контактору змінного струму.

• За вихідними даними визначити нові обмоткові дані гальмівного електромагніту.

• За вихідними даними визначити нову тривалість включення гальмівного електромагніту.

Контрольні питання:

1. Назвіть основні операції з ремонту електричних апаратів:

• пускорегулювальних реостатів;

• контролерів і командоапаратів;

• автоматичних вимикачів;

• низьковольтних запобіжників.

2. Які деталі контакторів і пускачів більш частіше виходять з ладу?

3. Які основні матеріали використовуються при ремонті електричних апаратів?

4. З якою метою виконується просочування обмоток після їх ремонту?

5. Яким чином може бути скорочений час сушки обмоток після просочування ?

6. Які ізоляційні матеріали використовують для машин, які працюють в важких температурних умовах?

7. Якими струмами характеризуються плавкі вставки запобіжників?
