Практичні роботи № 17, 18, 19

Тема: Перерахунок обмоток електричних машин постійного струму

Мета: Засвоїти методику перерахунків обмоток електричних машин

постійного струму на нові значення напруги і обертів.

Зміст роботи. Використовуючи отримані теоретичні знання виконати наступні пункти:

• За вихідними даними визначити нові обмоткові дані генератора постійного струму і скласти схему з'єднання обмоток.

• За вихідними даними визначити нові обмоткові дані двигуна постійного струму і скласти схему з'єднання обмоток.

• Використовуючи обмоткові дані електричних машин визначити інші можливі методи зміни характеристик цих машин.

• Скласти звіт і підготуватися до захисту практичних робіт.

Контрольні питання:

1. Назвіть основні операції з ремонту електричних машин ПС.

2. Назвіть основні операції з випробувань електричних машин ПС.

3. Які основні матеріали використовуються при ремонті електричних машин?

4. З якою метою виконується просочування обмоток після їх ремонту?

5. Які існують способи просочування обмоток електричних машин?

6. Яким чином може бути скорочений час сушки обмоток після просочування?

7. В якому випадку сушка обмоток перед просочуванням не потрібна?

8. Які ізоляційні матеріали використовують для машин, які працюють в важких температурних умовах?

9. На що необхідно звертати увагу при розбиранні обмоток полюсів?

10. На що необхідно звертати увагу при розбиранні обмоток якоря?

11. Яким чином можна компенсувати погіршення якості комутації при перемотуванні генератора на більші напруги?

12. Як змінюються параметри обмотки додаткових полюсів при перемо­туванні якірної обмотки?

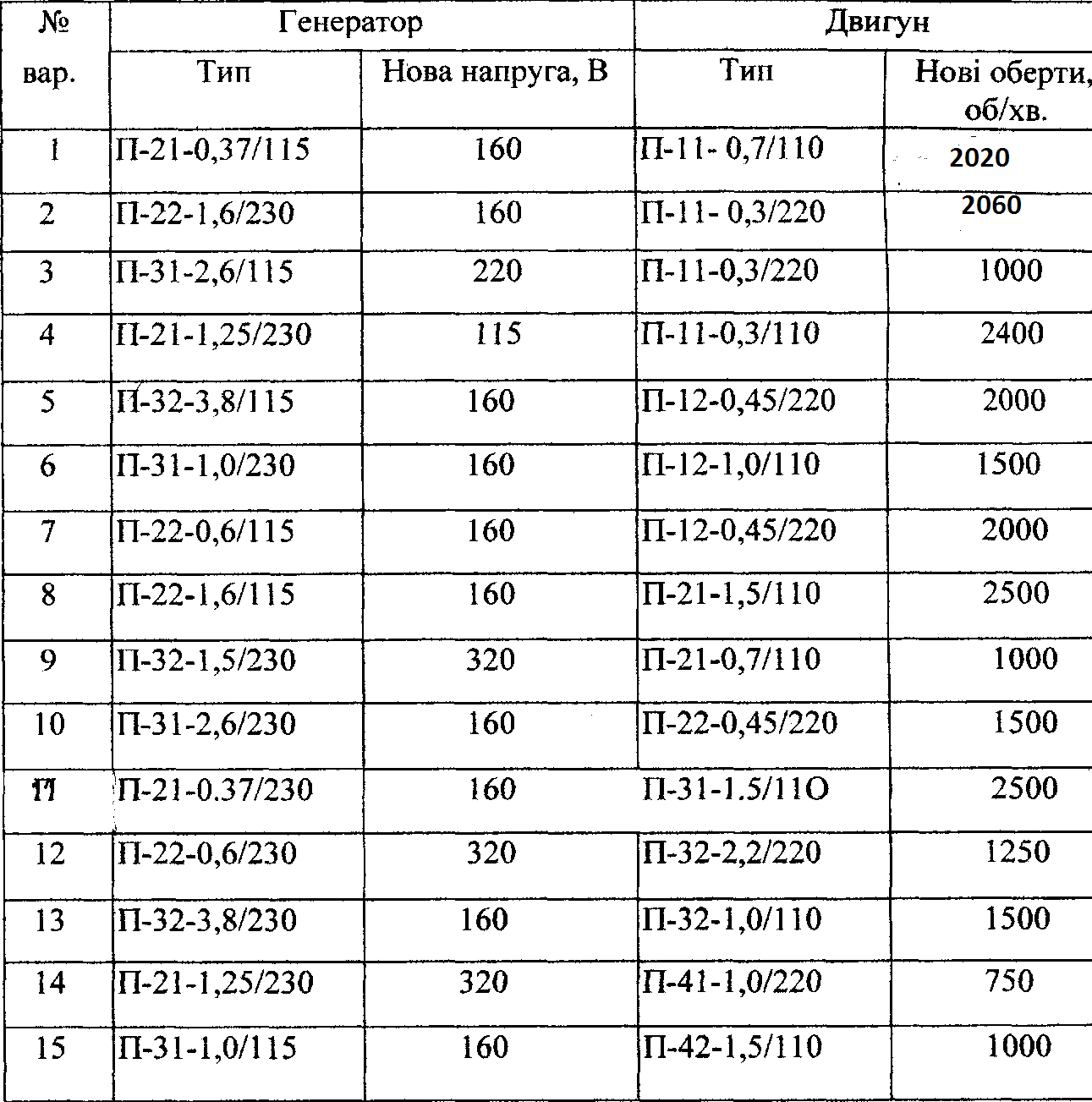

Табл. 1. Варіанти завдань.

При розрахунках користуватися обмотковими даними, які приведені в таблицях для генераторів і двигунів.

1. Перерахунок обмоток генераторів на інші напруги.

а) при збільшенні напруги:

• визначити коефіцієнт зміни напруги: кн = Uнов / Uстар;

• новий діаметр проводу:

• нова кількість провідників в пазу:

• п ереріз проводу полюсних котушок:

б) при зменшенні напруги:

• визначити коефіцієнт зміни напруги:

• новий діаметр проводу:

• нова кількість провідників в пазу:

• переріз проводу полюсних котушек:

2. Перерахунок обмоток двигунів на іншу частоту обертання.

Перерахунок виконується по кількості провідників в пазу на основі формули:

При збільшенні частоти обертання:

• к ількість провідників в пазу:

• п ереріз проводу якірної обмотки:

П ри зменшенні частоти обертання:

• кількість провідників в пазу:

• п ереріз проводу якірної обмотки:

Для двигунів з паралельним збудженням обмотка збудження лишається без зміни.

Для машин з послідовним збудженням переріз проводу обмоток полюсів і додаткових полюсів необхідно змінити прямопропориійно зміні перерізу проводу обмотки якорю.

Кількість витків цих обмоток змінюється обернено пропорційно зміні їх перерізу (для збереження ампер-витків цих обмоток).
