Завдання до практичної роботи.

1. Вивчити методи сушки трансформаторів.

2. Вибрати один із методів і описати його у звіті.

3. Зробити порівняльний висновок.

4. Відповісти на контрольні запитання.

Контрольні запитання.

1. Які ви знаєте способи сушки трансформаторів?

2. Який з способів використовується рідко і чому?

3. Як прискорити сушку в камері без вакуума?

4. Як зменшити температуру сушіння?

5. Поясніть суть термодифузії?

6. Поясніть суть методу сушки втратами в сталі бака?

7. Якщо бак при сушці втратами в сталі бака не утеплений, то як виконують намагнічуючу обмотку?

8. Які використовують насоси при сушці з ваккумом?

9. Від чого залежить величина питомої потужності при розрахунках намагнічюючої обмотки?

10. Поясніть суть сушки струмами нульової послідовності?

11. Поясніть суть сушки інфрачервоним випромінюванням?

12. Що необхідно робити для прискорення сушки інфрачервоним випромінюванням?

13. Дайте порівняльний аналіз всіх вивчених методів.

Рекомендована література

1. Акимова Н. А. «Монтаж , техническая эксплуатация и ремонт электрического и электромеханического оборудования», М. «Академия», 2005.

2. Алиев И.И. «Кабельные изделия» справочник, М. «Высшая школа», 2004.

Атабеков В.Б. «Ремонт электрооборудования промышленных электроустановок», М. «Высшая школа», 1979.

3. Алякритскии И. П. и Мандрыкин С. А. Сушка электрических машин и тран­фоматоров. Изд. 2-е. М., «Энергия», 1974.

4. Егоров Г.П. «Устройство, монтаж, эксплуатация и ремонт промышленных электроустановок», М. Профтехиздат, 1961.

5. Зюзин А.Ф. «Монтаж, эксплуатация и ремонт электрооборудования промышленных предприятий и установок», М. Энергоиздат, 1961.

6. Сибикин Ю.Д. «Справочник электромонтажника», М. «Академия», 2003.

7. Сибикин Ю.Д. «Технология электромонтажных работ», М. «Высшая школа», 2002.

8. «Инструкция по монтажу соединительных и концевых муфт», ЗАО «Термофит», Санкт-Петербург, 2010.

9. «Монтаж концевых и соединительных муфт по технологии «Райхем», видео, АО «Мосэнерго», 2008.

Практична робота № 16

Тема: Визначення виводів фаз статорної обмотки асинхронного двигуна і виконання з’єднань

Мета: Засвоїти методику визначення справності, стану ізоляції обмоток, значення опору обмоток постійному струму і правильності з'єднання виводів фаз статорних обмоток електродвигунів.

Зміст роботи: Використовуючи отримані теоретичні знання виконати наступні пункти практичної роботи:

• виконати перевірку справності обмоток електродвигуна і зробити відповідні висновки;

• виконати необхідні виміри по визначенню опору ізоляції і коефіцієнту абсорбції статорних обмоток електродвигуна;

• скласти робочу схему для визначення початків і кінців виводів фазних обмоток;

• виконати з'єднання фазних обмоток згідно завдання;

• методом „ амперметра—вольтметра" або за допомогою вимірювального моста визначити значення опору статорних обмоток постійному струму;

• скласти звіт про виконану роботу і підготуватися до відповідей на контрольні питання і захисту практичної роботи.

Контрольні питання.

1. Які прилади використовуються для виміру опору обмоток постійному струму?

2. Якім повинен бути опір обмоток при вище вказаному вимірі?

3. Яким чином оцінюється вологість ізоляції обмоток?

4. З яких пунктів складається прйомка до експлуатації змонтованих електроприводів?

5. Яка тривалість випробувань ізоляції підвищеною напругою?

6. Якім вимогам повинні відповідати заземлюючи пристрої електроприводів?

7. В якому випадку дозволяється виконувати перший пуск електродвигуна?

8. Що може бути причиною вібрації електромагнітного характеру?

9. Що може бути причиною вібрації механічного характеру?

10. Правила заповнення підшипників змащувальними речовинами.

11. Від чого залежить допустимий нагрів обмоток електричної машини?

12. Що являється основною причиною нагрівання електричної машини?

13. Яким чином можна уникнути перегріву електродвигунів?

14. В яких випадках працюючий двигун необхідно терміново відключити?

15. З чого складаються обов'язки чергового електрика по догляду за електроприводами?

Робочі схеми:

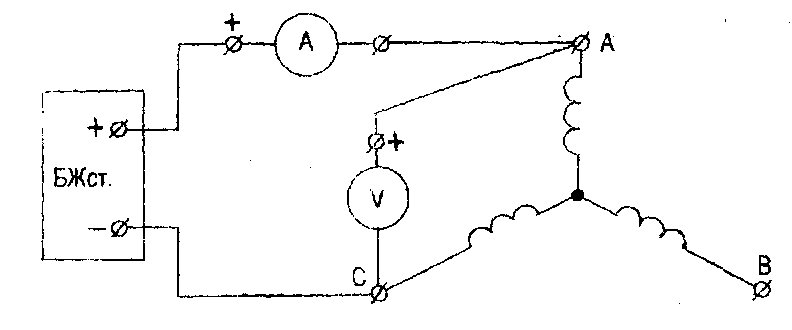

1. Робоча схема вимірювання опору обмоток постійному струму методом "амперметр - вольтметр".

Аналогічним чином вимірюється опір при з'єднанні обмоток "трикутником".

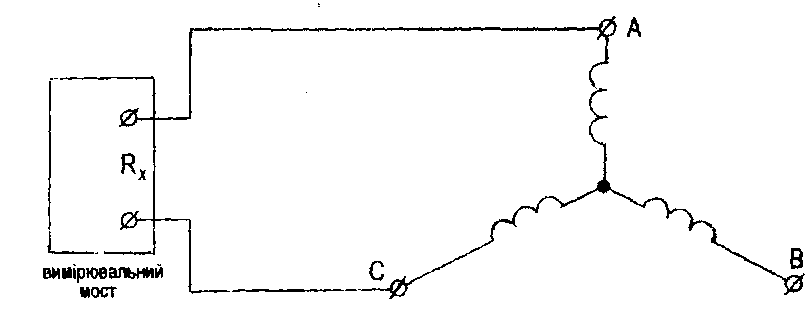

2. Робоча схема вимірювання опору обмоток постійному струму за допомогою моста постійного струму.

Аналогічним чином вимірюється опір при з'єднанні обмоток "трикутником".

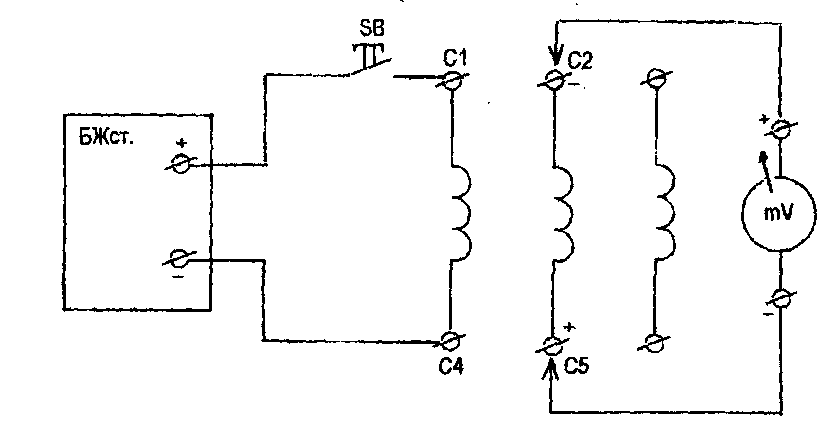

3. Робоча схема визначення виводів фаз статорної обмотки.

Аналогічним чином визначаються виводи третьої фази СЗ, С6.

Схеми розташування виводів трифазних обмоток: а - в ряд; б, в - для зручного з'єднання зіркою або трикутником.
