1. Визначення коефіцієнта трансформації

Рисунок 1. Схема вимірювання коефіцієнта трансформації.

Коефіцієнт трансформації слід вимірювати при напрузі 2-10 % від номінального значення обмо­ток ВН. Для силових трансформаторів визначений Ктр. не повинен відрізнятися від номінального (заводського) більше ніж на 0,5%.

Середнє значення:

Контрольні вольтметри і трансформатори напруги повинні бути класу 0,2 або 0,5.

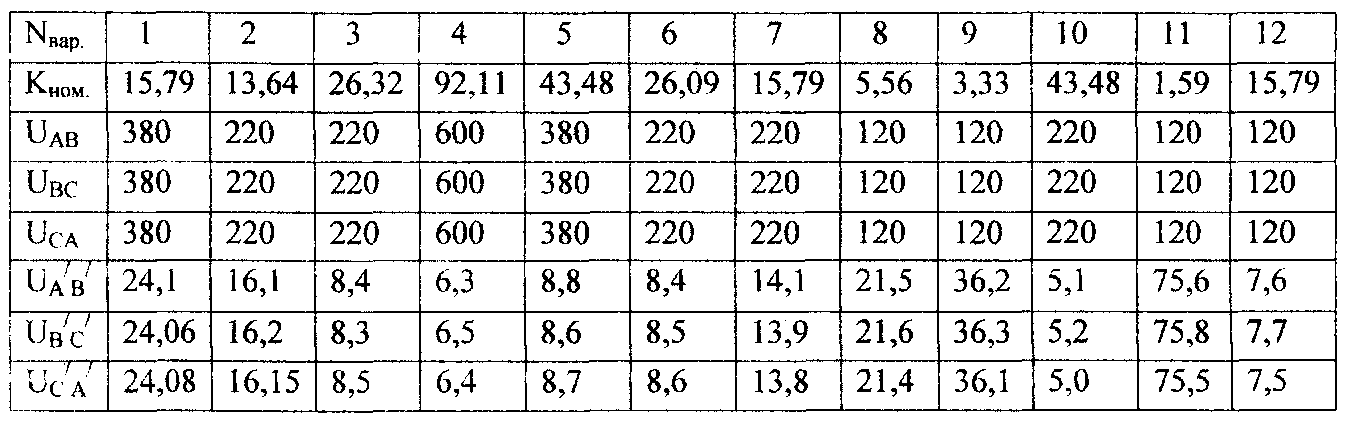

Вихідні дані

2. Визначення кількості витків обмоток трансформатора.

В тому випадку, коли відсутні намоточні дані обмоток трансформатора, кількість витків визначають наступним чином:

Поверх котушки одниєїз фаз ізольованим проводом диаметром 0,75 або 1 мм наматують довильне число тимчасових витків Wх.

На тимчасову обмотку подають напругу U1. Вимірявши напругу на тим­часовий обмотці Uтч., знаходять число витків за формулою:

Значення струму 3-5 А. Один кінець тимчасової обмотки необхідно заземлювати.

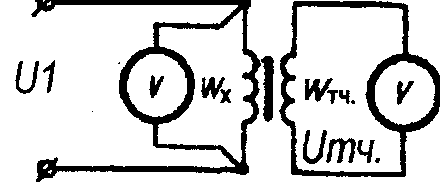

Рисунок 2. Схема для визначення числа витків обмотки.

3. Визначення напруги і втрат потужності кз.

Визначення напруги і втрат потужності КЗ визначають у випадку відсутності паспортних даних трансформатора, а також після ремонту.

При цьому одну з вторинних обмоток закорочують, а до первинної обмотки підводять напругу, при якій в обмотках встановлюється номінальний струм (напруга КЗ).

Вихідні дані:

1. Номінальна потужність….. Sнoм, кВА;

2. Номінальна напруга………Uн.нн, Uн.вн, В;

3. Номінальний струм……… Ін.нн, Ін.вн, А;

4. Номінальна напруга КЗ…..Uкн%;

Дані вимірювань:

1. Фазні струми ……..Іа, Ів, Іс, А;

2. Фазна потужність…. Рф, Вт;

3. Температура обмоток під час вимірювань……t, °С.

Розрахункова частина:

1. По каталогу знайти Uкн, %.

2. Знайти значення напруги, яка підводиться до первинної обмотки:

Uk = Uкн, Uн.вн. / 100 (на практиці 380 В).

3. Визначити середнє значення фазного струму:

Ісер. = (ІА+ІВ+Іс)/3, А.

4. Напруга КЗ, приведена до номінального струму при температурі t:

Ukt =(380Ін.вн / UнвнІсер),100 %.

5. Втрати КЗ, приведені до номінального струму;

Рк = Рф-(Ін.вн./ Ісер.)², Вт.

До температури 75°С:

Рк75 = Рк-310/(235+t).

6. Напруга КЗ, приведена до температури 75 °С:

Uk75= { U²kt + (Pkt/10Pном.)² {[310/(235+t)]² -1}}½

В аріанти завдань. Рекомендована література
