Рекомендована література
Акимова Н. А. «Монтаж , техническая эксплуатация и ремонт электрического и электромеханического оборудования», М. «Академия», 2005.
Алиев И.И. «Кабельные изделия» справочник, М. «Высшая школа», 2004.
Атабеков В.Б. «Ремонт электрооборудования промышленных электроустановок», М. «Высшая школа», 1979.
Егоров Г.П. «Устройство, монтаж, эксплуатация и ремонт промышленных электроустановок», М. Профтехиздат, 1961.
Зюзин А.Ф. «Монтаж, эксплуатация и ремонт электрооборудования промышленных предприятий и установок», М. Энергоиздат, 1961.
Сибикин Ю.Д. «Справочник электромонтажника», М. «Академия», 2003.
Сибикин Ю.Д. «Технология электромонтажных работ», М. «Высшая школа», 2002.
«Инструкция по монтажу соединительных и концевых муфт», ЗАО «Термофит», Санкт-Петербург, 2010.
«Монтаж концевых и соединительных муфт по технологии «Райхем», видео, АО «Мосэнерго», 2008.
Практична робота № 14
Тема: Випробування силових трансформаторів після ремонту
Мета: Засвоїти методику виконання окремих вимірювань і розрахунків під час випробувань силових трансформаторів після ремонту
Зміст роботи: Використовуючи отримані теоретичні знання виконати наступні пункти практичної роботи:
визначити коефіцієнт трансформації і зробити висновок;
визначити кількість витків обмотки трансформатора;
визначити напругу і втрати потужності КЗ;
скласти робочу схему для визначення опору обмоток постійному струму і привести розрахункові формули;
скласти робочу схему випробувань ізоляції обмоток підвищеною напругою промислової частоти;
скласти звіт про виконану роботу і підготуватися до відповідей на контрольні питання і захисту практичної роботи.
Контрольні питання.
Які прилади використовуються для виміру опору обмоток постійному струму?
Якім повинен бути опір обмоток при вище вказаному вимірі?
Яким чином оцінюється вологість ізоляції обмоток?
З яких пунктів складається технологічний процес ремонту трансформаторів?
Яка тривалість випробувань ізоляції підвищеною напругою обмоток трансформатора і від чого залежить величина випробувальної напруги?
З якою метою і при яких умовах виконується випробування ізоляції стяжних шпшьок?
При яких умовах дозволяється відкривати масляний трансформатор?
Що може бути причиною підвищеного значення струму холостого ходу?
Що може бути причиною підвищеного нагріву осердя трансформатора?
Правила дефектування силових трансформаторів.
Яким способом виконується просочення ізоляції обмоток?
В чому особливості використання цементуючого розчину для ремонту вводів?
В
чому особливості виготовлення нових
пластин магнітопроводу?Яким чином знімається пошкоджена ізоляція пластин?

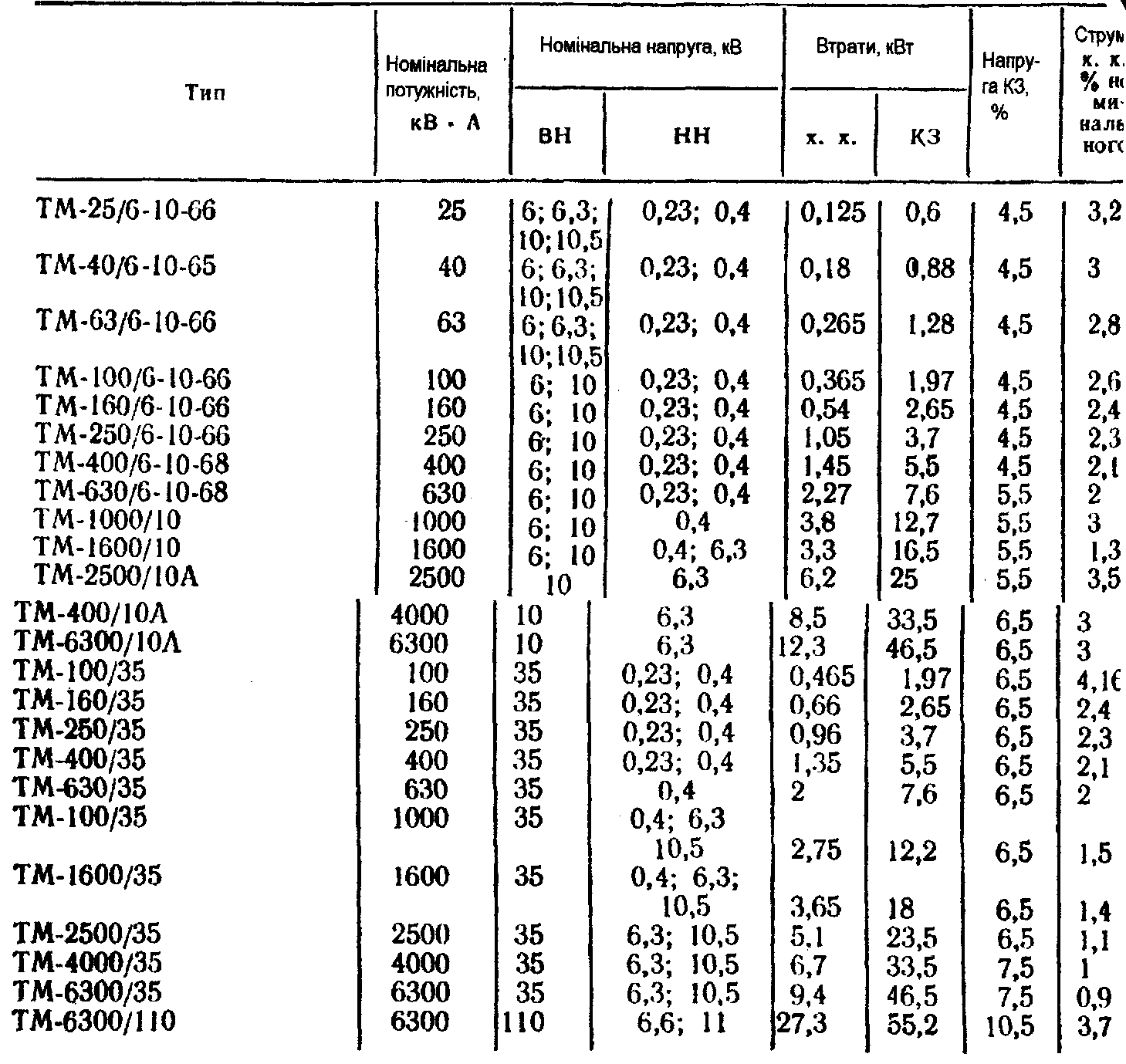

Трифазні масляні двохобмоточні трансформатори Випробувальна напруга промислової частоти внутрішиої ізоляції силових трансформаторів
