Порядок оформлення роботи

Звіт по роботі повинен містити:

• схему мережі;

• результати обчислень і експериментальні дані;

• висновки.

Контрольні запитання

1. Особливості розрахунку струмів короткого замикання в установках до 1000 В.

2. Вибір електричних апаратів за умовами однофазних струмів короткого замикання.

3. Принцип дії приладу М-417.

4. Правила роботи з приладом М-417.

Рекомендована література

1. Акимова Н. А. «Монтаж , техническая эксплуатация и ремонт электрического и электромеханического оборудования», М. «Академия», 2005.

2. Алиев И.И. «Кабельные изделия» справочник, М. «Высшая школа», 2004.

Атабеков В.Б. «Ремонт электрооборудования промышленных электроустановок», М. «Высшая школа», 1979.

3. Егоров Г.П. «Устройство, монтаж, эксплуатация и ремонт промышленных электроустановок», М. Профтехиздат, 1961.

4. Зюзин А.Ф. «Монтаж, эксплуатация и ремонт электрооборудования промышленных предприятий и установок», М. Энергоиздат, 1961.

5. Сибикин Ю.Д. «Справочник электромонтажника», М. «Академия», 2003.

6. Сибикин Ю.Д. «Технология электромонтажных работ», М. «Высшая школа», 2002.

7. «Инструкция по монтажу соединительных и концевых муфт», ЗАО «Термофит», Санкт-Петербург, 2010.

8. «Монтаж концевых и соединительных муфт по технологии «Райхем», видео, АО «Мосэнерго», 2008.

Практичні роботи № 9, 10, 11

Тема: Визначення величини допустимого перевантаження силових

трансформаторів ТП

Мета: Засвоїти методику побудови добового графіка навантаження і визначення допустимого навантаження масляного трансформатора.

Зміст роботи: Використовуючи отримані теоретичні знання виконати наступні пункти практичної роботи:

• відповідно завдання побудувати добовий графік навантаження: -визначити добовий коефіцієнт навантаження;

• використовуючи отримане значення і діаграму навантажувальної здатності трансформатора, визначити можливість електропостачання

об 'єкту від одного трансформатору;

• визначити необхідність коректування графіка навантаження ТП об 'єкту;

• скласти звіт про виконану роботу і підготуватися до відповідей на контрольні питання і захисту практичної роботи.

Контрольні питання:

1. Які прилади використовуються для виміру опору обмоток постійному струму?

2. Якім повинен бути опір обмоток при вище вказаному вимірі?

3. Мета фазування трансформаторів, призначених до експлуатації на параіельну роботу?

4. Якім чином оцінюється стан контактних зєднань при оглядах РП?

5. Що повинен зробити черговий при спрацюванні газового реле?

6. Які роботи в РП виконуються без наряду?

7. Дії чергового по виконанню переключень в РП.

8. З якою метою виконується контроль температури трансформаторів?

9. Яке допускається перевантаження трансформатору за рахунок недовантажень елітні часи роботи?

10. Які системи охолодження силових трансформаторів Вам відомі?

11. Розкажіть про показники ступені окислення трансформаторного масла.

12. Назвіть електричні характеристики трансформаторного масла.

13. Правила відбору проб трансформаторного масла.

14. В якому випадку закінчують або припиняють зарядку акумуляторної батареї?

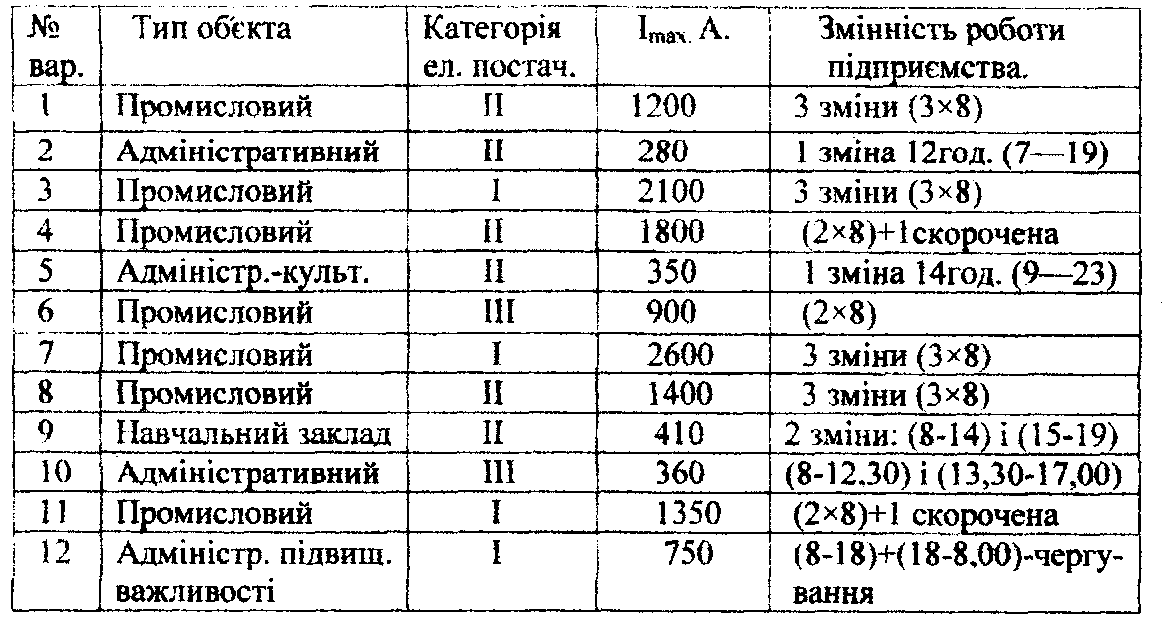

Таблиця 1 Вихідні дані.

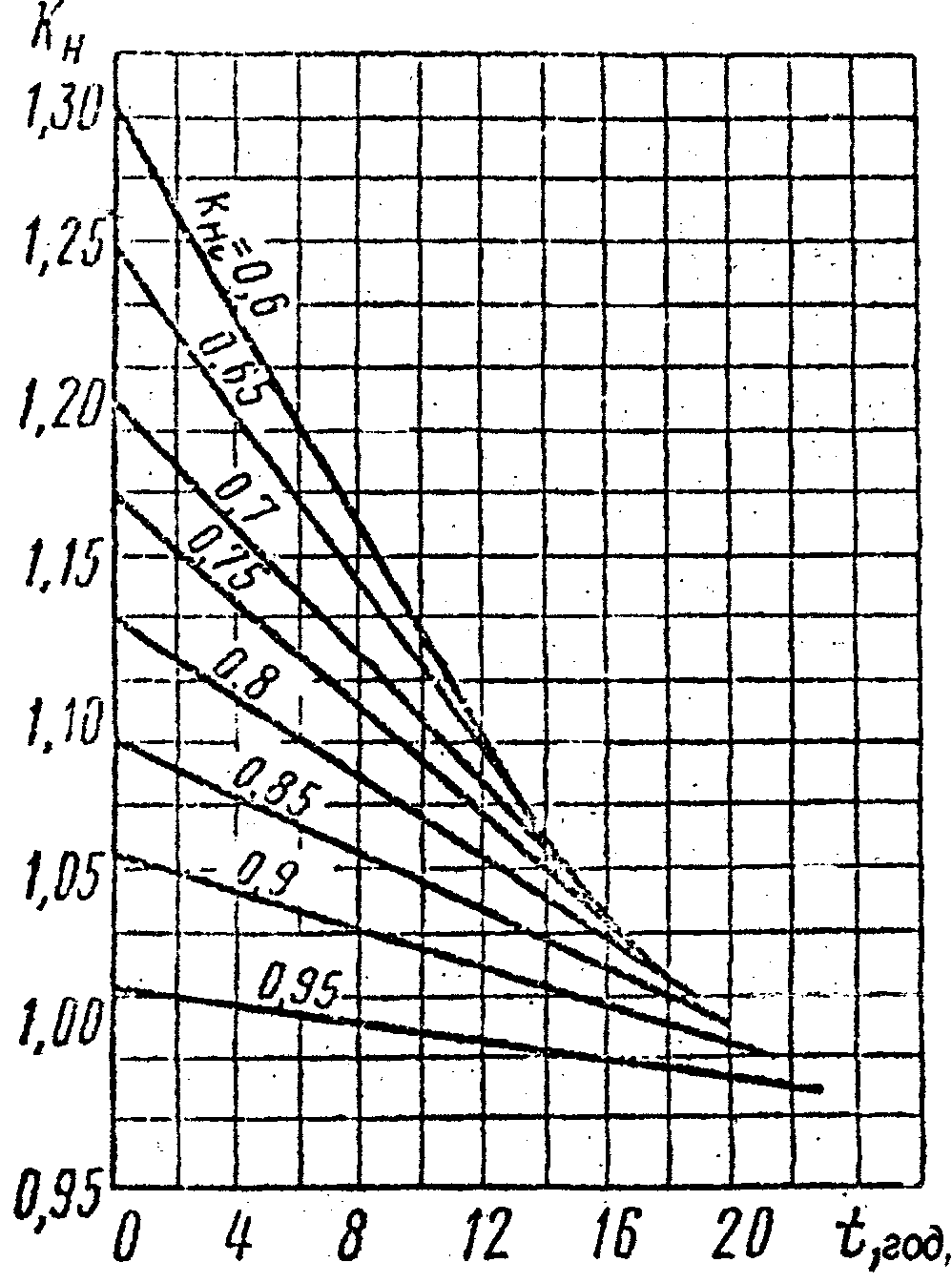

Малюнок 1. Діаграма навантажувальної здатності масляних трансформаторів.

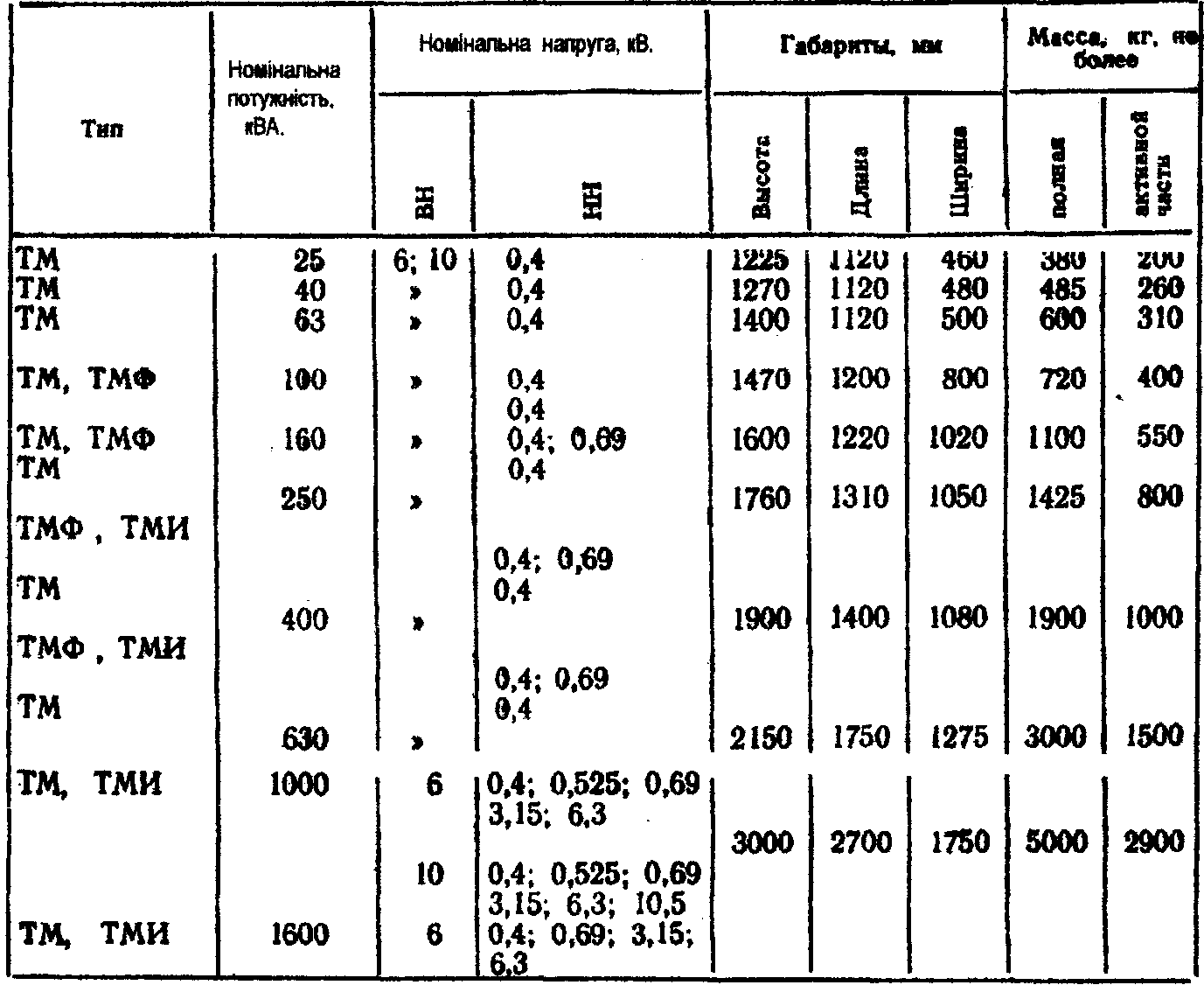

Таблиця 2. Трансформатори силові загального призначення.

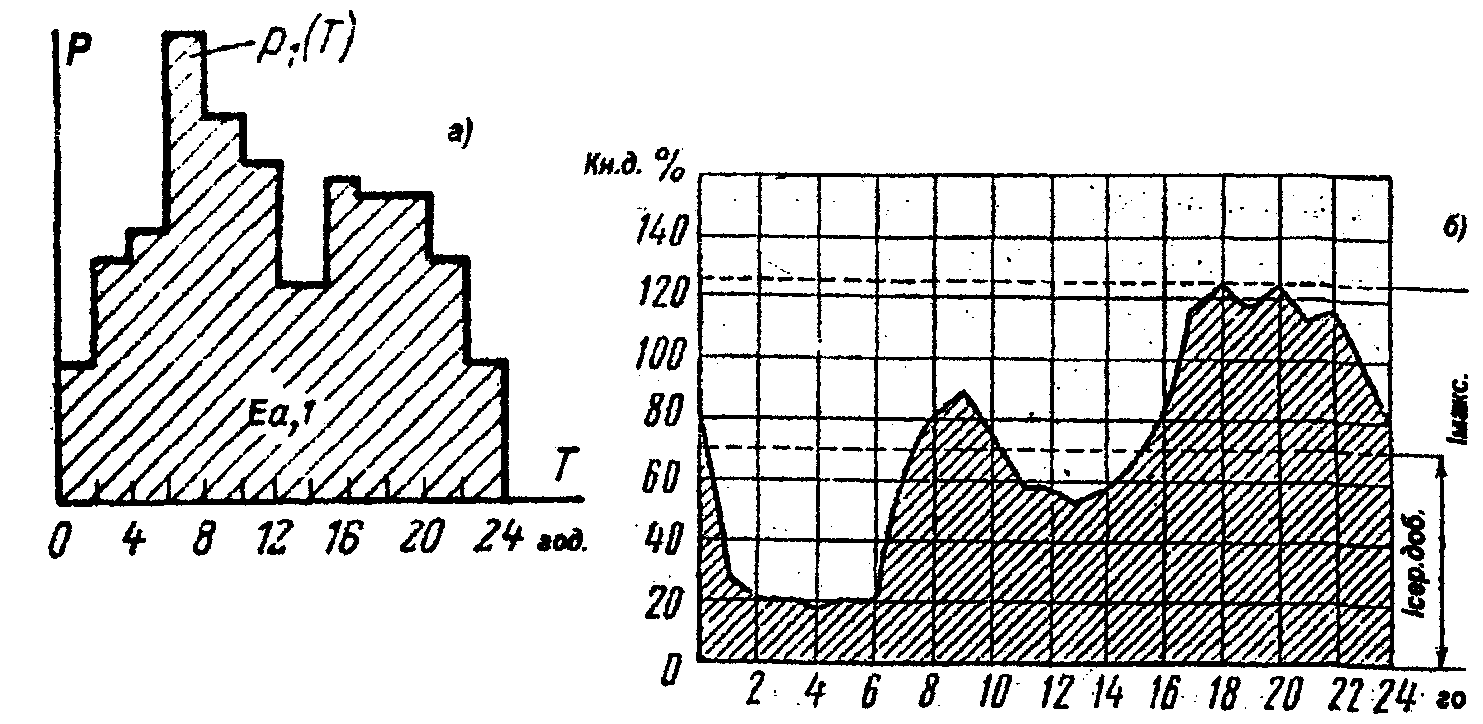

Малюнок 2. Добові графіки навантаження на трансформатор: а)-визначнний звичай­ним методом, б) за допомогою КЗА.
