Б) Кінцевих муфт типу кн і кно
Кінцева муфта типу КН для кабелів на напругу 6 і 10 кВ.
1- свинцева манжета,
2- ізолятор, 3 - наконечник,
4- контактна головка,
5- рівень заливної маси,
6- мідний ковпачок,
7- латунне або алюмінієве півкільце, 8 - корпус,
9- провідник заземлення,
10- конус.

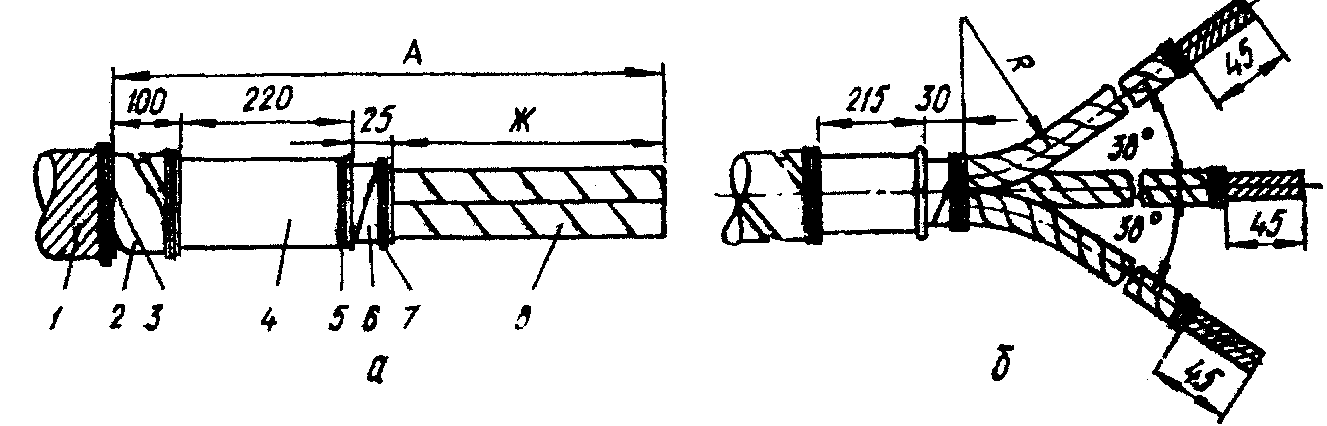

Розробка кінця трижильного кабелю з поясною ізоляцією для муфт типу КН на напругу 6 і 10 кВ.
а) - розробка кінців кабелю; б) - розведення жил; 1 - зовнішній покров, 2 - броня, З - дротяний бандаж, 4 - металева оболонка, 5 - розбортовка, 6 - поясна ізоляція, 7 - бандаж з паперово-бавов'яної пряжи, 8 - фазна ізоляція.

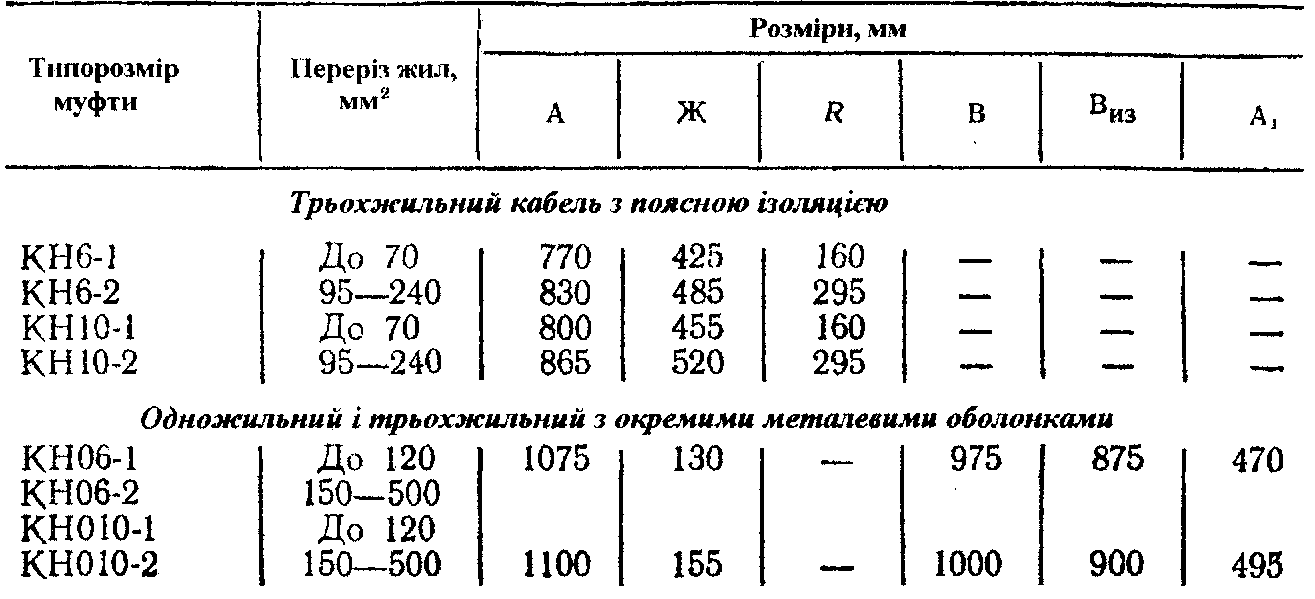

Розміри розробки кінців кабелю для муфт типу КН і КНО.

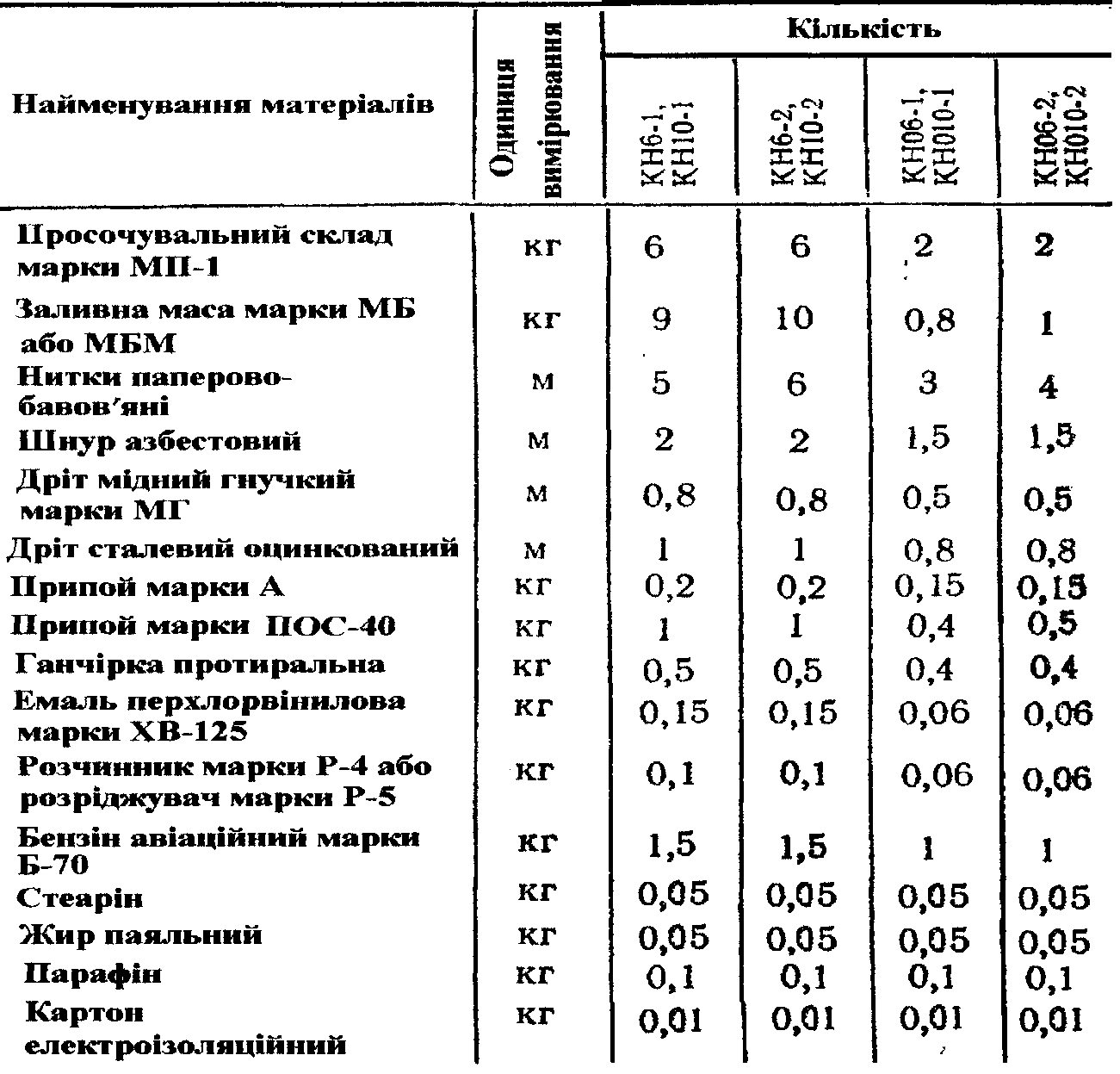

Матеріали для монтажу муфти типу КН і КНО

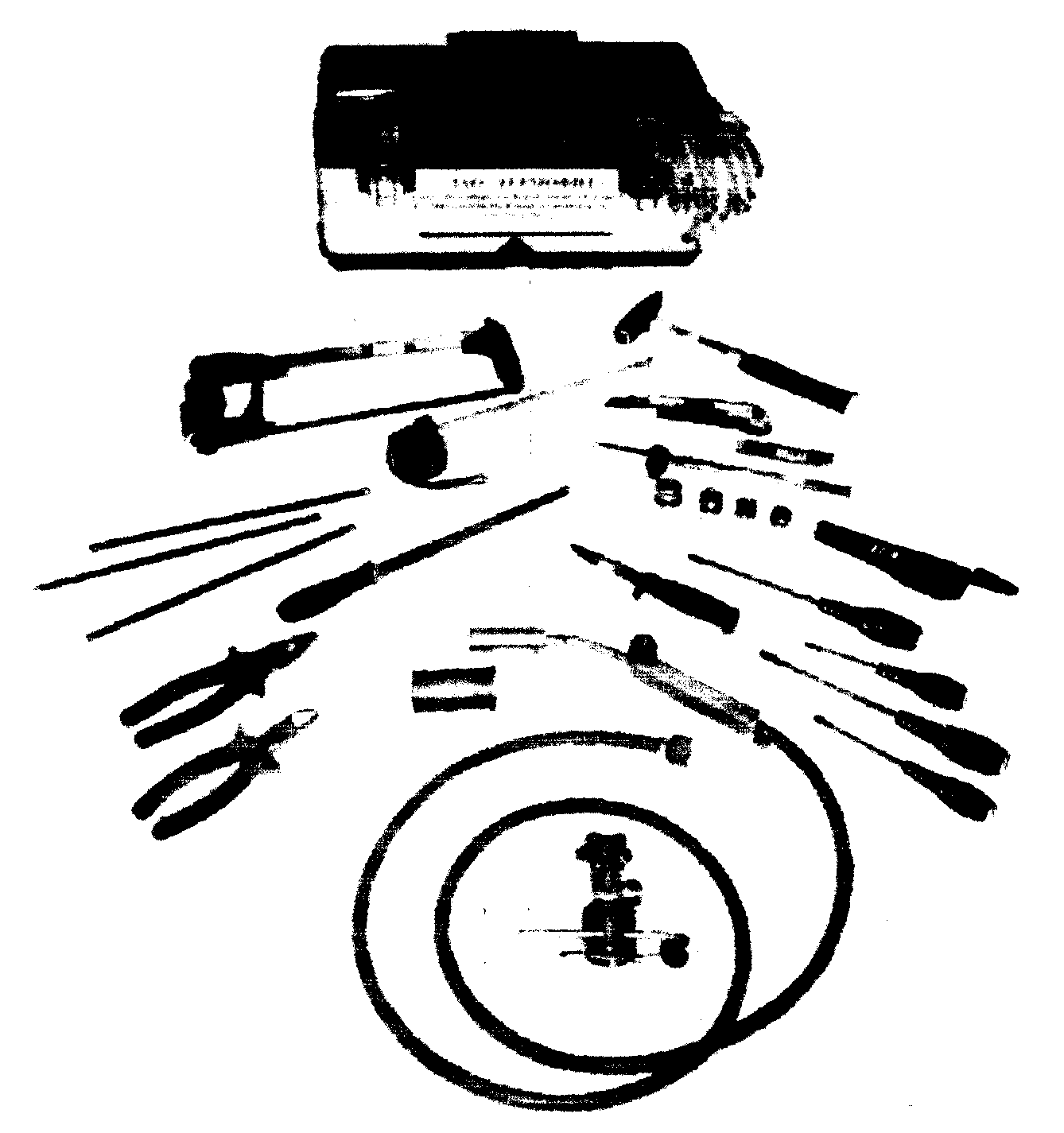

Інструмент і пристосування кабельщика.
1 - вороток, 2 - головки 10, 12, 17 і 22 мм, 3 - ніж монтерський, 4 - ніж для пластика, 5 - рулетка Зм, 6 - молоток 200 г, 7 - плоскогубці, 8 - викрутки, 9 - кусачки, 10 - напилок, 11 - ножівка по металу, 12 - змінні леза, 13 - змінні полотна, 14 - газовий пальник ГК-3, 15 - робочі рукавиці, 16 - валіза для інструменту.
Контрольні запитання:
Назвіть основні типи силових кабелів.
Назвіть основні ступені розробки кінців силових кабелів.
Назвіть основні способи з'єднання жил силових кабелів.
Які основні матеріали використовуються для ізоляції з'єднань жил кабелів?
В чому є особливість пайки алюмінієвих жил по відношенню до мідних?
Яким чином досягається зменшення концентрації силових ліній електричного поля в зоні корінця розробки кабелю?
На що необхідно звертати увагу при термічному осаджуванні ізоляційних матеріалів?
Як готуються до опресування секторні жили кабелю?
Як контролюється якість опресування гільз і наконечників?
Які типи компаундів використовуються при постановці з'єднувальних муфт і кінцевих воронок?
Як перевіряється паперова ізоляція жил на зволоженість?
Від чого залежить значення випробувальної напруги при випробуванні муфт?
Рекомендована література
Акимова Н. А. «Монтаж , техническая эксплуатация и ремонт электрического и электромеханического оборудования», М. «Академия», 2005.
Алиев И.И. «Кабельные изделия» справочник, М. «Высшая школа», 2004.
Атабеков В.Б. «Ремонт электрооборудования промышленных электроустановок», М. «Высшая школа», 1979.
Егоров Г.П. «Устройство, монтаж, эксплуатация и ремонт промышленных электроустановок», М. Профтехиздат, 1961.
Зюзин А.Ф. «Монтаж, эксплуатация и ремонт электрооборудования промышленных предприятий и установок», М. Энергоиздат, 1961.
Сибикин Ю.Д. «Справочник электромонтажника», М. «Академия», 2003.
Сибикин Ю.Д. «Технология электромонтажных работ», М. «Высшая школа», 2002.
«Инструкция по монтажу соединительных и концевых муфт», ЗАО «Термофит», Санкт-Петербург, 2010.
«Монтаж концевых и соединительных муфт по технологии «Райхем», видео, АО «Мосэнерго», 2008.
