Глава 1 Принцип работы датчика мгновенных температур
1.1 Этапы преобразования измеряемых величин в измерительной системе
Первый этап – R -> ∆R
Все материалы обладают температурным коэффициентом сопротивления (R), при изменении температуры °С (T) изменяется и сопротивление проводника (∆R)
Второй этап - ∆R -> ∆U
Изменение сопротивления (∆R) преобразуется в выходную величину ∆U
Третий этап - ∆U -> АЦП
Выходная аналоговая величина ∆U преобразуется в цифровую с помощью АЦП.
Четвёртый этап - АЦП -> МК
Цифровые данные АЦП передаются на МК.
Пятый этап - МК -> Индикация
Подключенная к МК индикация отражает измеряемые параметры [3].

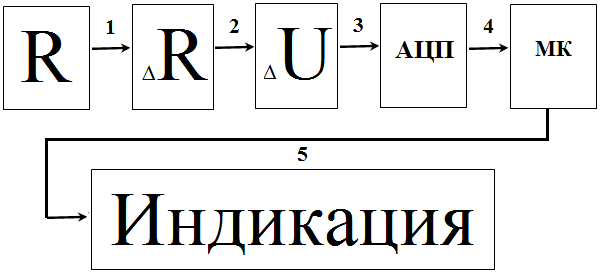

На рис. 2 изображена цепочка преобразования
Рис.2 Цепочка преобразования
1.2 Анализ датчика adt7320
ADT7320 - цифровой датчик температуры, обладающий высокой точностью, который обеспечивает отличные показатели в широком промышленном диапазоне температур и выпускается в корпусе LFCSP с габаритами 4 мм × 4 мм. Он содержит внутренний источник опорного напряжения на запрещенной зоне, датчик температуры и 16-разрядный аналого-цифровой преобразователь (АЦП), комбинация которых позволяет измерять и оцифровывать показания температуры с разрешением до 0.0078°C. По умолчанию разрешение АЦП устанавливается равным 13 бит (0.0625°C) и может быть изменено пользователем путем программирования через последовательный интерфейс.
ADT7320 гарантированно работает с напряжением питания в диапазоне от 2.7 В до 5.5 В. При работе от напряжения питания 3.3 В средний потребляемый ток составляет 210 мкА. ADT7320 имеет режим отключения, в котором напряжение питания отключается от внутренних схем и потребляемый ток уменьшается до 2.0 мкА при 3.3 В. Номинальный рабочий температурный диапазон ADT7320 составляет от −40°C до +150°C.
Вывод CT представляет собой выход с открытым стоком, который становится активен при превышении программируемого критического уровня температуры. Вывод INT также является выходом с открытым стоком, который становится активен при выходе температуры за границу программируемого предельного уровня. Оба вывода могут работать в режиме компаратора или режиме прерывания [4].
Принцип работы
Основан на зависимости от температуры падения напряжения на p-n переходе, смещенном в прямом направлении. Данная зависимость близка к линейной, что позволяет создавать датчики, не требующие сложных схем коррекции. В качестве чувствительных элементов на практике используются диоды, либо транзисторы, включенные по схеме диода. Для проведения измерений, необходимо протекание стабильного тока через чувствительный элемент. Выходным сигналом является падение напряжения на датчике [5].
Область применения:
Замещение резистивных температурных датчиков и термисторов
Компенсация холодного спая термопар
Медицинское оборудование
Промышленные системы управления и контрольно-испытательная аппаратура
Транспортировка и хранение пищевых продуктов
Контроль условий окружающей среды, системы отопления, вентиляции и кондиционирования воздуха
Управление рабочей температурой лазерных диодов

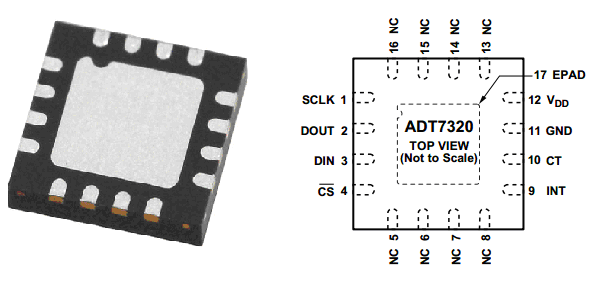

На рис.3 представлен датчик ADT7320
Рис 3. Датчик ADT7320
В таблице 1 описаны технические характеристики датчика ADT7320
Таблица 1 - технические характеристики датчика ADT7320
Параметры датчика |
Значения параметров |
IC Output Type |
Digital |
Точность измерения температур |
±0,25 ºС (в диапазоне -20…+105 ºС) |
Рабочий диапазон измеряемых температур: |
-40…+150 ºС |
Номинальный ток потребления |
210 мкА (46 мкА при измерениях один раз в секунду) |
Номинальное напряжение питания |
2,7V to 5.5V |
Resolution (Bits) |
13…16 |
Sensor Case Style |
16-LFCSP |
No. of Pins |
17 |
Operating Temperature Range |
-40…+150 ºС |
Output Current |
5mA |
Output Type |
Digital |
Тип корпуса |
16-LFCSP |
Выходной интерфейс |
SPI |
Sensor / Transducer Type |
Temperature |
Supply Voltage Max |
5.5V |
Supply Voltage Min |
2.7V |
Производство |
Analog Devices |
