8.5. Виды технологических схем кс
На КС используют одноступенчатые (с полнонапорными нагнетателями) и двухступенчатые (с неполнонапорными нагнетателями) схемы компримирования газа.
Необходимую
(расчетную) степень сжатия е = 1,45 получают
последовательным включением двух
неполнонапорных центробежных нагнетателей
(ЦБН), которые образуют группу. Группа
ГПА состоит из двух нагнетателей типов
"370" и "280", Н-300, соединенных
последовательно по газу с помощью
крановой технологической обвязки.
Расчетная степень сжатия обеспечивается
за вторым по ходу газа нагнетателем.

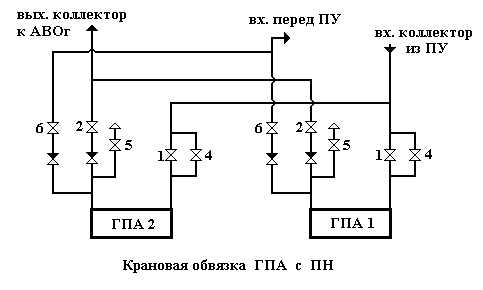

Обвязка ГПА с неполнонапорными нагнетателями
Краны в обвязке ЦБН имеют следующую нумерацию и назначение:
кран 1 - входной на всасывающем трубопроводе;
кран 2 - выходной на нагнетательном трубопроводе;
кран 3 - обводной на трубопроводе между всасывающим и нагнетательным трубопроводами. Предназначен для обеспечения работы ЦБН в группе (при закрытом положении) или отключении ЦБН из группы (при открытом положении);
кран Збис - обводной кран, расположен на перемычке входного и выходного патрубков нагнетателя. Переставляется в период пуска или остановки ГПА. Малое рециркуляционное кольцо нагнетателя, служит для предупреждения помпажных режимов нагнетателя во время пуска и останова агрегата. На некоторых обвязках ГПА вместо крана Збис врезан антипомпажный клапан;
кран 4 - байпас крана 1, предназначен для заполнения контура нагнетателя перед его пуском;
кран 5 - свечной, расположен на нагнетательном трубопроводе до крана 2 и предназначен для продувки контура нагнетателя перед пуском ГПА и для сброса газа в атмосферу при остановках ГПА;
краны 56, 58, 60 - режимные краны, предназначены для сбора ГПА в группу;
кран 6 - рециркуляционный контур группы ГПА.
Полнонапорные нагнетатели могут быть в одноступенчатом или двухступенчатом исполнении, они обеспечивают необходимую степень сжатия 1,45 в одном ЦБН.
Обвязка ГПА с полнонапорными нагнетателями
Краны в обвязке с полнонапорными нагнетателями имеют ту же нумерацию и то же назначение, что и в обвязке с неполнонапорными нагнетателями: краны 1,2,4,5.
Особенности схемы с полнонапорными нагнетателями следующие. Кранов 3,3бис - нет. Узел 6-х кранов перенесен непосредственно к ГПА. Кран 6 открывается при пуске и остановке ГПА и обеспечивает связь выхода нагнетателя с его входом через входной трубопровод по большому кольцу, минуя блок АВОг (предназначен для защиты от помпажа). Перед кранами 2 и 6 установлены обратные клапаны , служащие для исключения обратного потока газа.
В старых обвязках с полнонапорными нагнетателями был установлен кран Збис, сейчас от него отказались при перспективе использования регулируемого крана 6 (противопомпажная система "ССС" и другие системы подобного типа).
Универсальная обвязка КС
Рассмотрим универсальную обвязку КС с восемью ГПА.
Возможны следующие схемы работы ГПА: в три группы по два нагнетателя ( при этом один ГПА в ремонте,один - в резерве); в две группы по два нагнетателя, когда два оставшихся ГПАнаходятся в ремонте, еще два - в резерве; в две группы по три нагнетателя (трехступенчатое сжатие);
параллельная работа единичных нагнетателей.
Расчетная схема работы цеха следующая: ГПА 1 и 2 образуют первую группу, ГПА 4 и 5 образуют вторую группу, ГПА 7 и 8 - третью группу. ГПА 3 - резервный для первой и второй групп, ГПА 5 - резервный для второй и третьей групп. При этом все группы работают параллельно. Объединение ГПА в группы или изменение схемы работы КЦ осуществляется режимными кранами с 51 по 65.
Обвязка КС с полнонапорными нагнетателями
При использовании полнонапорных нагнетателей ГПА включаются параллельно (рис 8.5.4). Значительно упрощается технологическая обвязка ГПА (меньше запорной арматуры, трубопроводов, следовательно, меньше гидравлическое сопротивление и потери расхода и давления газа). В зависимости от типа и мощности приводного двигателя цех может содержать в своем составе от трех до шести ГПА.
Коллекторная обвязка КС
Особенностью коллекторной обвязки КЦ является использование трех коллекторов - всасывающего, промежуточного и нагнетательного.Первый коллектор - всасывающий, для группы нагнетателей первой ступени сжатия (ГПА 1, 2, 4, 6, 8). Второй - промежуточный, служит нагнетательным для этих же ГПА 1, 2, 4, 6, 8 и одновременно всасывающим для нагнетателей второй ступени сжатия (ГПА 1, 3, 5, 7, 8).
