Лабораторна робота № 2.2

Тема роботи: « Визначення хисткості каоліну та глиняних мас.»

Мета роботи: Визначення ступені хисткості глиняної сировини та природності її у виробництві.

Обладнання і матеріали: хисткомір, обойма - кільце, скло, ніж, трубка металева з поршнем, секундомір, маса.

Короткі теоретичні положення.

Керамічні маси в залежності від сировини і введених в масу електролітів часто набу­вають властивостей хисткості. Ця властивість виявляється втому, що щільна на ви­гляд маса, яка знаходиться в робочому стані розтікається від невеликого струшува­ння, в результаті чого вона важко формується, дає брак при транспортуванні, а та­кож в стадії сушки напівфабрикату.

Метод визначення заснований на вимірюванні ступені деформації зразка із дослід-жувального матеріалу. Хисткість визначається за допомогою спеціального приладу хисткоміру. який приводиться в дію на визначений час. За рахунок вібрації зразок, в залежності від хисткості маси більше або менше осідає і збільшується у основи по діаметру, який при цьому доходить до тієї чи іншої площадки. Показником хисткості маси - є середній радіус основи деформованого зразка, в залежності від ступені їх хисткості дають слідуючи показники хисткості при радіусі зразка рівному 8 мм і ви­соті 20 мм :

8- 9 мм - нехисткі маси ;

9-10 мм - слабо хисткі маси;

10 -15 мм - хисткі маси;

> 15 мм - дуже хисткі маси.

Хисткомір характеризується чистотою вібрацією площадки 4000 за хвилину при амплітуді 1 мм. При цьому довга тривкість вібрації на основі іспитів прийнято 20 секунд. Використовуючи цей прилад можна на протязі 1-2 хвилин визначити показник хист­кості пластичної маси.

Контрольні питання:

1. Назвіть категорії хисткотривкості мас.

2. Практичне значення даного визначення.

3. Будова приладу.

4. Методика визначення.

Рекомендована література:

1. Методвказівки

Лабораторна робота № 2.3

Тема роботи: «Визначення текучості і загустіння ливарних керамічних мас»

Мета роботи: Визначення властивостей шлікеру та його придатності для відливання керамічних виробів.

Обладнання і матеріали: Віскозиметр Енглера, колба ємністю 100 см³, секундомір, сито, стакан, проба шлікеру.

Короткі теоретичні положення.

Керамічні вироби формують методом лиття водних суспензій в гіпсові форми. Якість таких виробів в значній мірі визначається властивостями ливарного шлікеру, голов­ним з яких - достатня текучість при мінімальній вологості, мале загустіння, стійкість до розшарування.

Визначення текучості дозволяє судити про рухомість та в'язкість шлікерів. Текучість - це величина обернена в'язкості. Керамічні суспензії характеризують так називає-мою умовною в'язкістю - це відношення часу витікання шлікеру через ЗО секунд. Від­стоювання до часу витікання такої ж кількості води. В'язкість повинна бути такою, щоб забезпечити добре заповнення гіпсової форми та злив надлишкового шлікеру, швидкий набір маси.

В'язкість залежить від кількості води в шлікері; при зменшеній кількості води в'язкість шлікеру в перший період збільшується повільно, а тоді дуже різко. На в'язкість шлі­керу впливає температура навколишнього середовища.

Ступінь загустіння шлікеру - це відношення часу витікання шлікеру через 30 хвилин відстоювання до часу витікання шлікеру через 30 секунд відстоювання.

К =t_{30 хв} : t_{30 с} - коеф. загустіння

У = t_{30 сш} ^: t_{30 св} -в’язкість

Цей показник характеризує рухомість шлікеру після заливки в гіпсові форми, обумовлену його тиксотропічними властивостями. Всі ці величини визначають за допомогою віскозиметра Енглера.

Віскозиметр Енглера складається з двох циліндричних, латунних сосудів, встанов-лених один в другий. Внутрішній сосуд має в центрі отвір діаметром 6 або 7 мм, який закривається дерев'яною паличкою. На внутрішніх стінках сосуду на однаковій висоті від дна закріплені три гострі штифта зігнутих під прямим кутом. Штифти служать вказівником висоти рівня шлікеру в віскозиметрі і одночасно показником його горизонтального положення.

Шлікер має відповідати слідуючим властивостям:

Текучість по Енглера , с 10 - 20 Коефіцієнт загустіння 1,8 - 2,2

Вологість, % 30 - 35

Густина ,г/ см³ 1,74 – 1,77

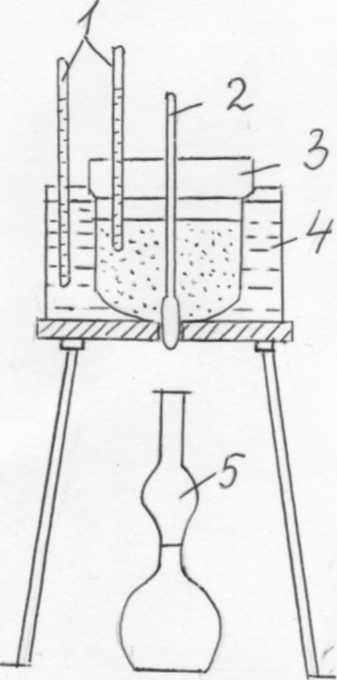

Віскозиметр Енглера

1 –термометр; 2 - штир – пробка; 3 – внутрішня судина; 4 – термостат; 5 – мірна судина – приймальник

Контрольні питання:

1. Що таке текучість шлікеру.

2. Як визначається відносна в'язкість та коефіцієнт загустіння.

3. Будова та принципи дії віскозиметра Енглера.

4. Що таке тиксотропія.

5. Яким властивостям повинен відповідати шлікер.

6. Хід виконання роботи.

7. Вплив електролітів.

8. Для чого використовуються електроліти, які і в якій кількості.

Рекомендована література:

1. Лукін Е. С. Теханаліз та контроль виробництва кераміки. М.: Будвидав.,

1986-272с. стор. 123

2. Августинник А. И. Методьі исследования и контроля в производстве фарфора и фаянса. М .: Легкая индустрия , 1971. - 431 с. стор. 261.
