Глава 3. Особенности производства работ подготовительного периода.

3.1. Общие положения.

На подготовительном этапе помимо работ, перечисленных в п.1.5. также проводятся следующие работы:

  • ограждение стройплощадки;

  • очистка территории от деревьев, кустарников, пней, камней, строительного мусора и др.;

  • срезка растительного слоя грунта;

  • геодезическая разбивка сооружений;

  • снос зданий (при необходимости);

  • разборка дорожного полотна и существующих инженерных сетей (при необходимости);

  • дренажные работы (при необходимости);

  • водоотлив, водоотвод и водопонижение (при необходимости);

  • специальные работы по закреплению грунтов (при необходимости);

  • прокладка временных инженерных коммуникаций;

  • сооружение временных дорог;

  • оборудование строительной площадки системами, средствами, знаками БЖД.

Рассмотрим некоторые из этих работ подробнее.

3.2. Дренажные системы.

Дренаж – это система по отведению грунтовых вод, имеющих высокий уровень, от сооружений и строительных площадок, где они могут отрицательно влиять на эксплуатацию и производство работ. Наиболее широко распространено применение дренажей вдоль полотна автомобильных дорог, что повышает срок их службы более чем в 2 раза.

Различают следующие виды дренажей:

  • мелкого заложения;

  • комбинированные;

  • перехватывающие; глубокого заложения.

  • вакуумные;

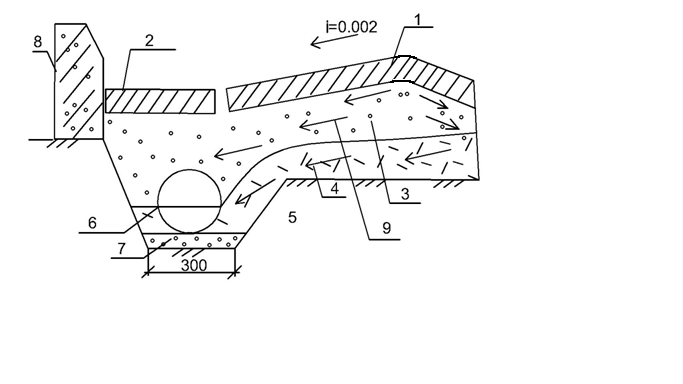

Рис. 3.1. Схема дренажа мелкого заложения:

1 – дорожное покрытие проезжей части; 2 – дорожное покрытие на полосе безопасности; 3 – дренирующий слой; 4 – зона свободной воды; 5 – депрессионная кривая; 6 – перфорированная дренажная труба (дрена диаметром 50-100 мм); 7 – основание из втрамбованного щебня в грунт; 8 – бордюрный камень; 9 – направление стока воды.

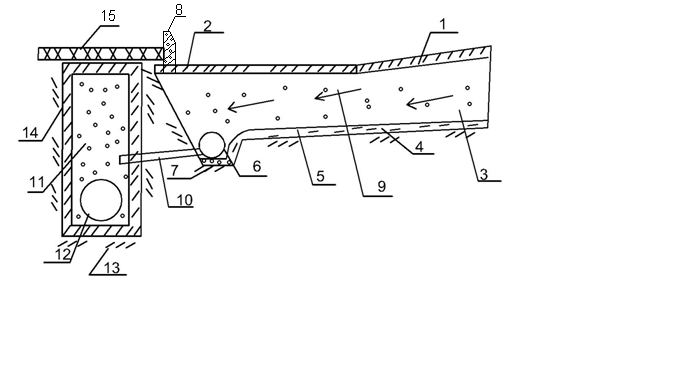

Рис. 3.2. Схема комбинированного дренажа:

1 – дорожное покрытие проезжей части; 2 – дорожное покрытие на полосе безопасности; 3 – дренирующий слой; 4 – зона свободной воды; 5 – депрессионная кривая; 6 – перфорированная дренажная труба (дрена диаметром 50-100 мм); 7 – основание из втрамбованного щебня в грунт; 8 – бордюрный камень; 9 – направление стока воды; 10 – поперечный трубчатый сброс воды из дрены мелкого заложения; 11 – чистые щебень, гравий или песок; 12 – трубчатая дрена диаметром 150-200 мм; 13 – водоупорный слой; 14 – синтетическая фильтрующая ткань (геотекстиль); 15 – тротуар.

Перехватывающие дренажи являются разновидностью комбинированных, отличаются наличием водонепроницаемых экранов, располагаемых вертикально вдоль основных дрен.

Вакуумные дренажи применяют в глинистых грунтах вследствие их малой водоотдачи. Для этого применяют иглофильтровальные установки (ИФУ) типа ЛИУ-6, УВВ-3 и др. Вода в этом случае откачивается с помощью вакуумных насосов.

Трубы применяемые в дренажных системах:

  • гончарные (вода в трубы поступает через стыки), длина 330 мм, диаметр 50-100 мм, зазор в стыках 1,5-4 мм;

  • керамические с раструбом (вода поступает через стыки), длина 750 мм, диаметр 75-300 мм;

  • пористые (вода просачивается через стенки);

  • асбестоцементные (вода поступает через перфорацию в нижней части трубы или пропилы), длина 3-4 м, диаметр 100-150 мм и более;

  • пластмассовые:

а) гибкие (полиэтиленовые), длина бухты до 200 м;

б) жесткие (поливинилхлоридные), длина до 3 м, вода поступает через перфорацию, диаметр 60-200 мм.

Последовательность устройства дренажей:

  • установка иглофильтров (при необходимости);

  • рытье траншей экскаваторами;

  • устройство основания и укладка дрен;

  • обратная засыпка траншей с уплотнением;

  • устройство экрана (при необходимости);

  • благоустройство.
