7.3. Элементы каменной кладки.
Камни
имеют опорные и боковые поверхности
(рис.7.1.а). Опорные поверхности –
это постель камня, а боковые –
тычок и ложок. Камни, уложенные ложками
вдоль стены, называют ложковыми, а
поперёк –
тычковыми. Крайние камни в стене называют
верстовыми, а промежуточные между
верстовыми – забуткой (рис.7.1.б).
Пространства между камнями в продольном
и поперечном направлении, заполненные
раствором, являются швами. В зависимости
от заполнения швов раствором различают
кладку впустошовку (с неполным швом) и
под расшивку (рис.7.1.в.). Первый вид
применяют при последующем оштукатуривании
стен, для чего швы на глубину 10-15 мм не
заполняют раствором. Это обеспечивает
качественное сцепление штукатурки с
каменной кладкой. При втором виде кладки
швы играют декоративную роль.

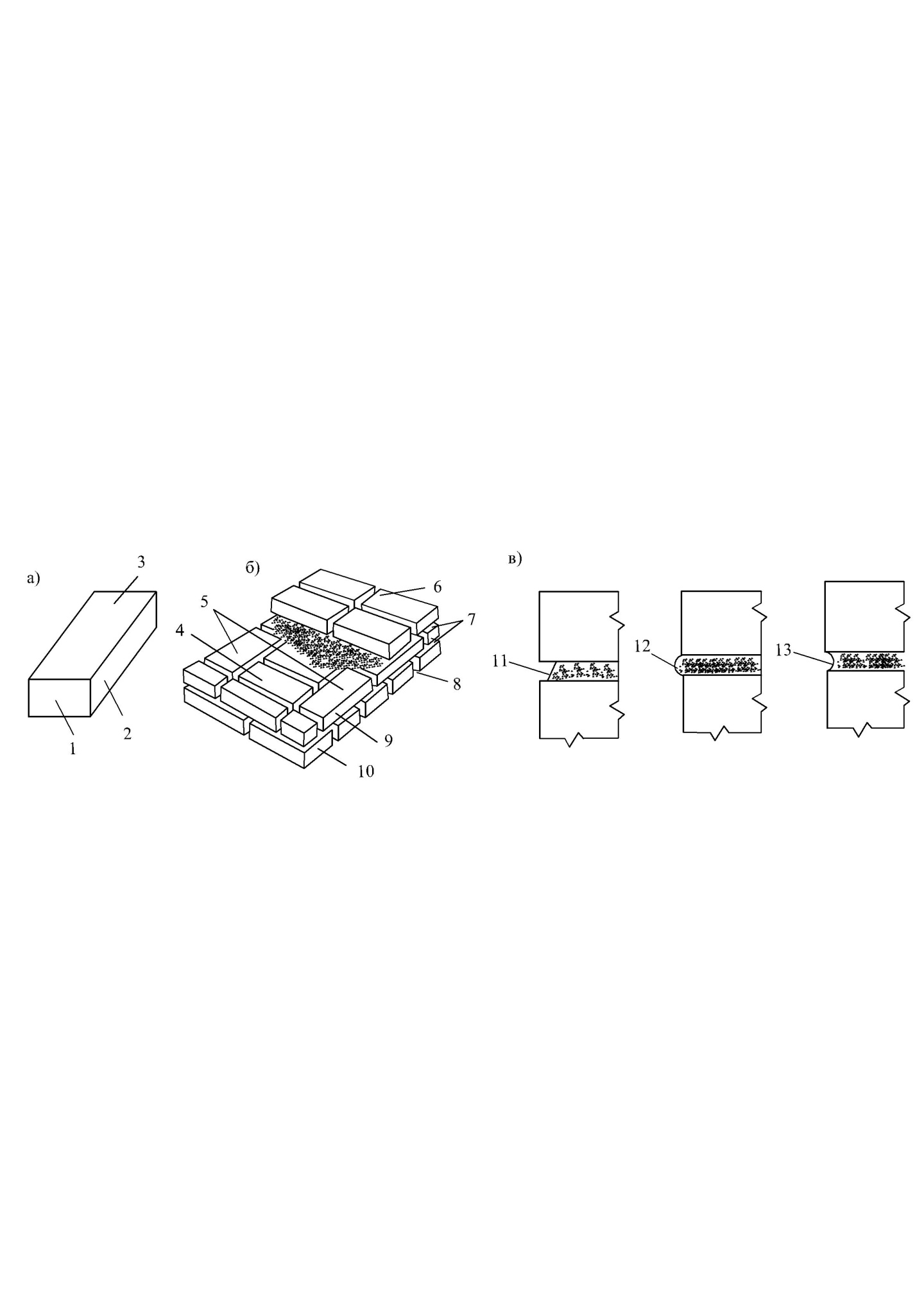

Рис.7.1. Элементы камня и каменной кладки:
а) – камень; б) – кладка; в) – швы кладки; 1 – тычок; 2 – ложок; 3 – постель; 4 –забутка; 5 – верстовые камни (наружная и внутренняя версты); 6, 8 – вертикальные швы продольный и поперечный; 7 – горизонтальный шов; 9 –ложковый ряд кладки; 10 – тычковый ряд кладки; 11 – неполный шов; 12 –выпуклый шов; 13 – вогнутый шов.
7.4.Разрезка кладки.
Выполняемая из штучных камней кладка должна быть монолитной. Для обеспечения этой монолитности используют связывающее действие раствора, а также специальную раскладку камней – разрезку.
1-е правило разрезки.
Кладка выполняется параллельными рядами перпендикулярными направлению эксплуатационных нагрузок. Выполнение этих требований необходимо для обеспечения оптимальных условий работы камня, т.к. в этом случае он работает исключительно на сжатие.

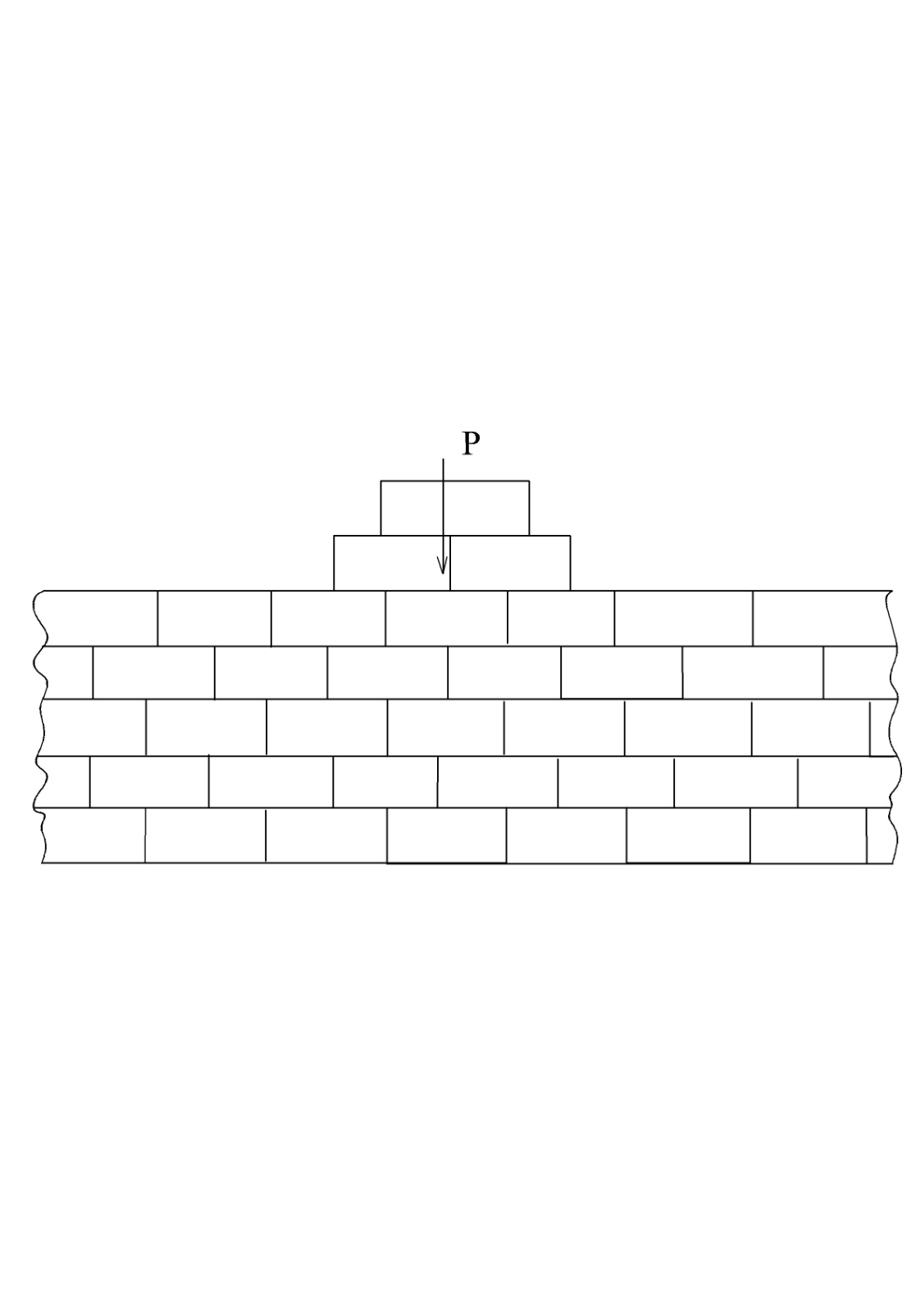

Рис.7.2.Правильное расположение рядов камней под действием вертикальной нагрузки.
Если это требование не выполняется, то возникают сдвигающие, растягивающие усилия, плохо воспринимаемые кладкой, и она растрескивается (рис.7.3.).

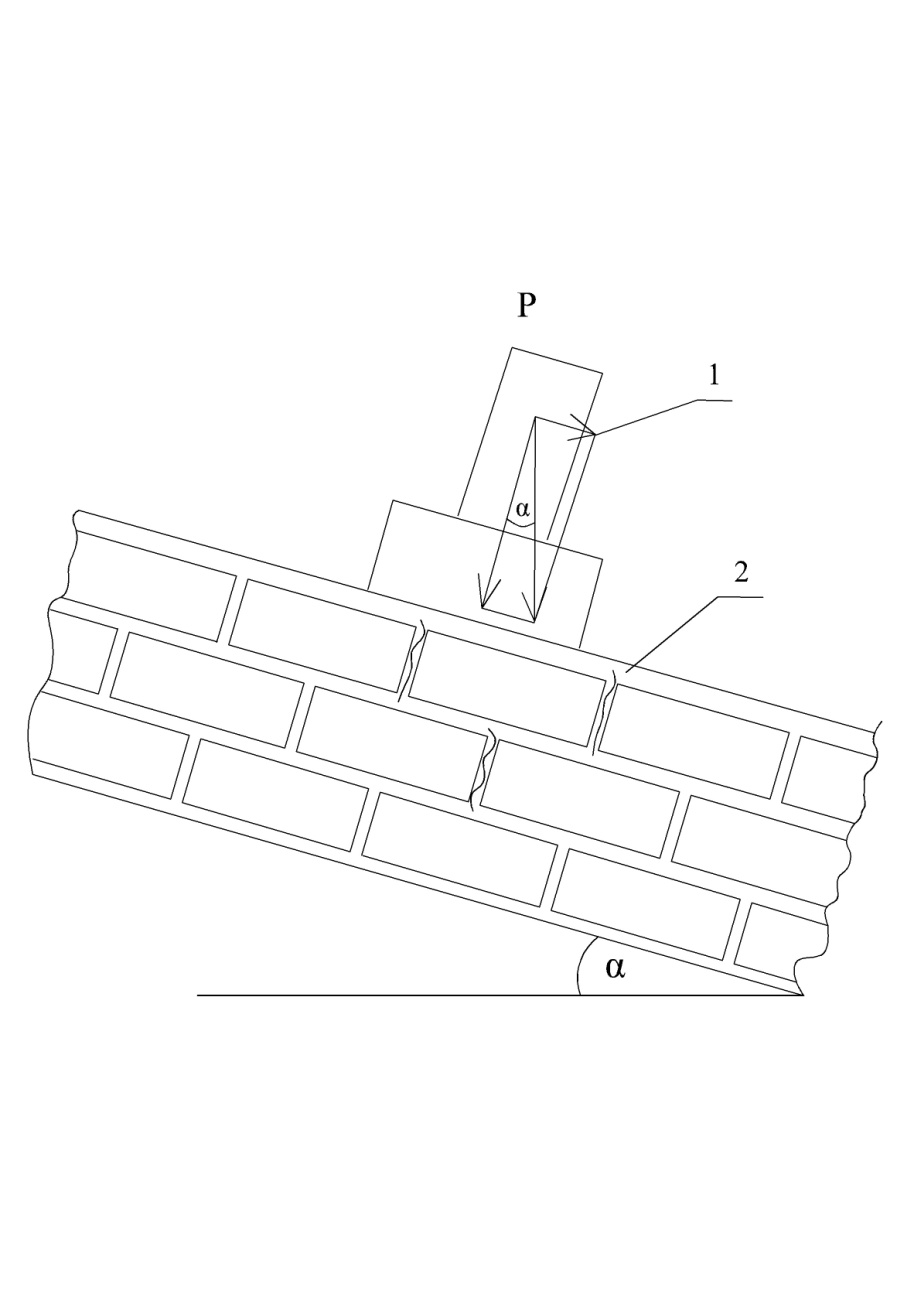

Рис.7.3. Растрескивание кладки при несоблюдении первого правила разрезки:
1 – сдвигающее усилие; 2 – трещины в кладке.
Однако в ряде случаев, например при кладке опор сводов, подпорных стен, приходится допускать наклонное действие нагрузки. Но при этом угол наклона действующей силы α не должен превышать величины, определяемой условием
Рsinα ≤ f Pсosα
или
tgα≤f
где f – коэффициент трения камня по камню;
Р – действующая нагрузка;
α – угол между направлением действующей нагрузки и сдвигающего усилия (или отклонения горизонтальной плоскости стены от горизонтали).
2-е правило разрезки.
Оно предусматривает, что членение кладки в пределах каждого ряда необходимо производить системой плоскостей (вертикальных швов), перпендикулярных постелям камней. При этом поперечные швы должны быть перпендикулярны и наружной поверхности кладки, а продольные швы – параллельны ей. Из этого правила следует, что в кладке не должно быть клиновидных камней (включений), которые под действием нагрузки будут стремиться раздвинуть соседние камни и могут нарушить целостность конструкции.

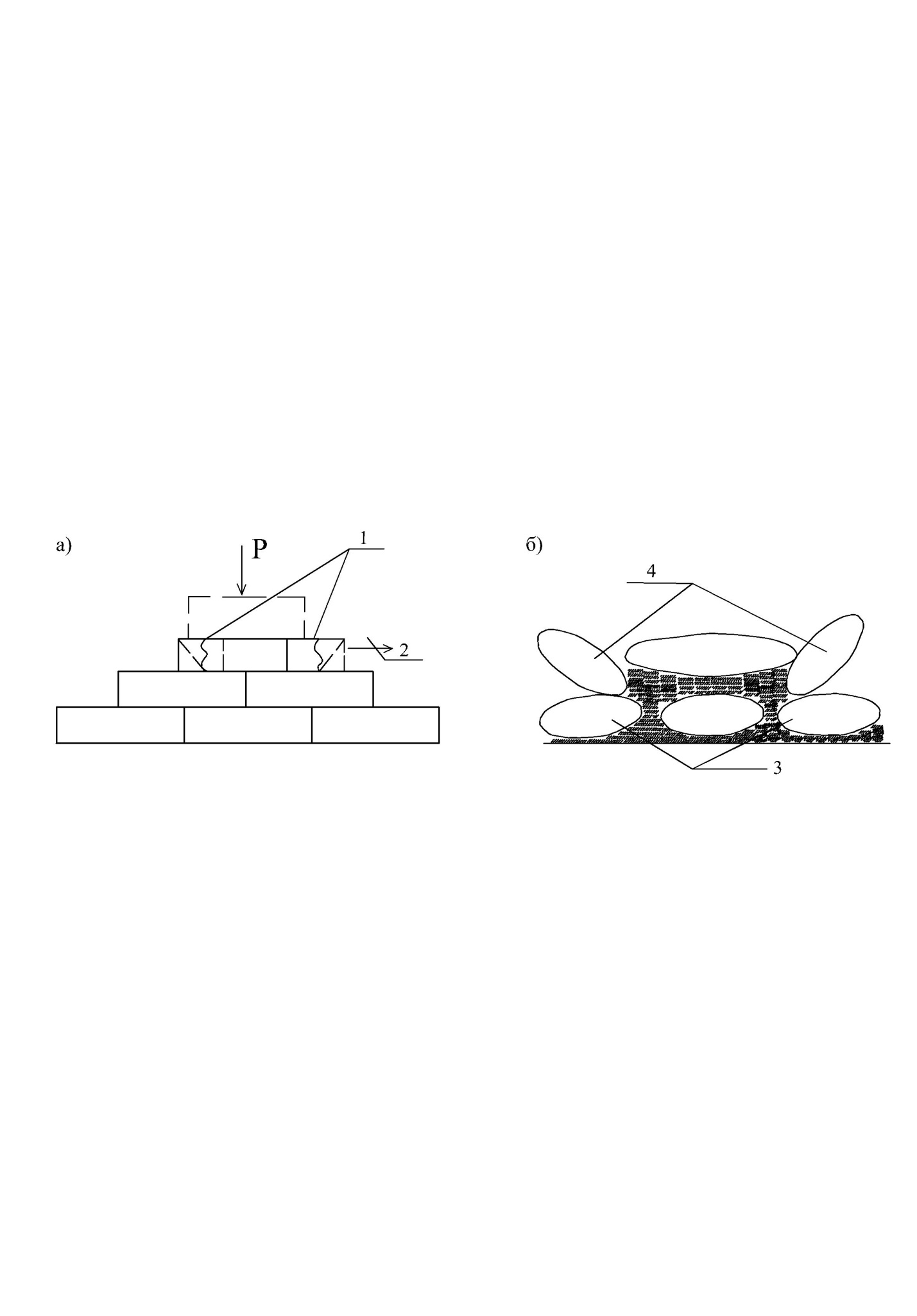

Рис.7.4.Иллюстрации ко 2-му правилу разрезки:
а) – применение камней с параллельными гранями; б) – расположение камней в бутовой кладке; 1 – скол; 2 – сдвиг; 3 – правильно уложенный бут; 4 – неправильно уложенный бут.
3-е правило разрезки.
Оно определяет взаимное расположение вертикальных продольных и поперечных швов в смежных рядах кладки. Камни вышележащего ряда необходимо укладывать на нижележащий ряд так, чтобы они перекрывали вертикальные швы между камнями в продольном и поперечном направлении, т.е. кладку следует вести с перевязкой вертикальных швов в смежных рядах (рис. 7.5.а). Такая перевязка швов устраняет опасность расслоения кладки на отдельные столбики, что может привести к разрушению кладки под давлением. Использование в кладках прочных растворов на цементном вяжущем позволяет несколько отступить от этого правила. В настоящее время допускается не перевязывать вертикальные продольные швы в пяти смежных рядах или вертикальные поперечные швы в трех смежных рядах кладки.

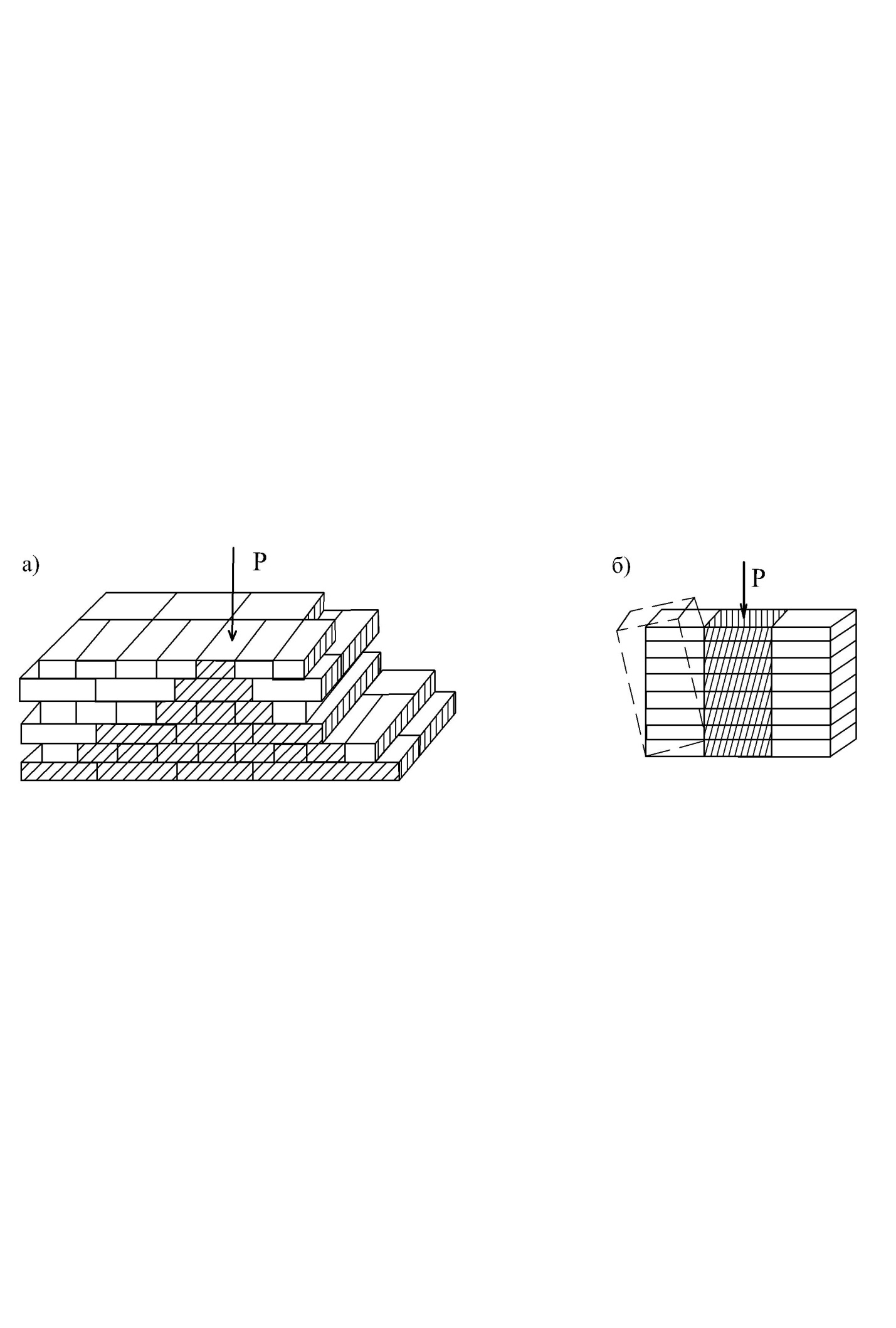

Рис.7.5. Иллюстрации к 3-му правилу разрезки:
а) – кладка с перевязкой вертикальных швов; б) – кладка без перевязки швов.
