4.8.Крепление стенок выемок.

Строительство сооружений в открытых котлованах и траншеях является наиболее распространенным способом. Строительство в открытых выемках рекомендуется:

• в скальных, валунных, галечниковых грунтах – до проектной отметки;

• в песчаных водонасыщенных грунтах – до глубины 6-7 м;

• в песчаных грунтах естественной влажности – до глубины 10-11 м;

• в водонасыщенных глинистых грунтах – до глубины 10-12 м.

• в глинистых грунтах естественной влажности – до 13-16 м.

Разработка грунтов ведется описанными выше способами.

Траншеи и котлованы устраивают с отвесными и наклонными стенками. В городских условиях из-за стеснённости условий работ и наличия существующих фундаментов выемки устраивают с вертикальными стенками с применением креплений.

Крепления различают:

• распорные;

• подкосные;

• анкерные;

• шпунтовые.

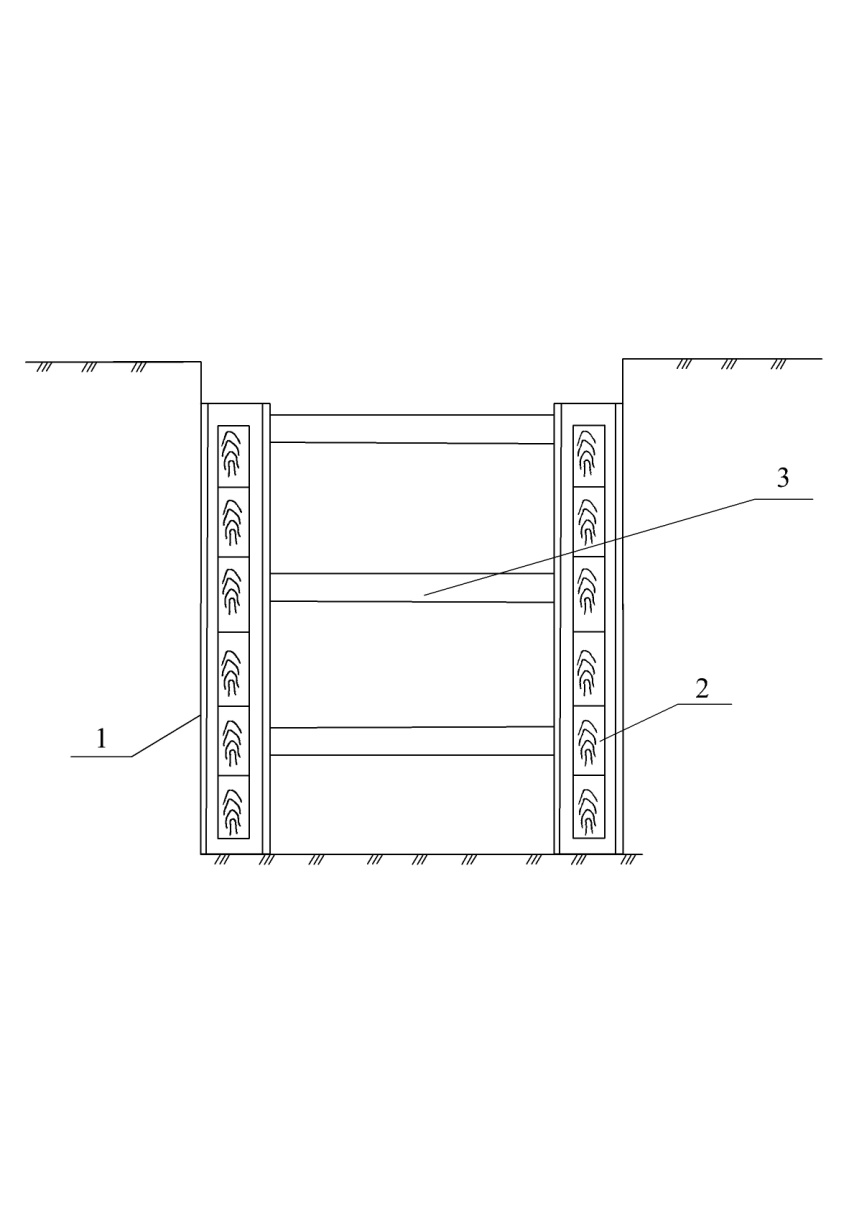

Рис. 4.17.Схема распорного крепления стенок траншеи:

1 – стойка из двутавра; 2 – забирка из досок б = 5 см; 3 – распорки из брёвен (толщиной 10 -18 см).

Рис.4.18. Схема подкосного крепления стенок выемки:

1 – стойки; 2 – доски; 3 – подкосы; 4 – упорные свайки.

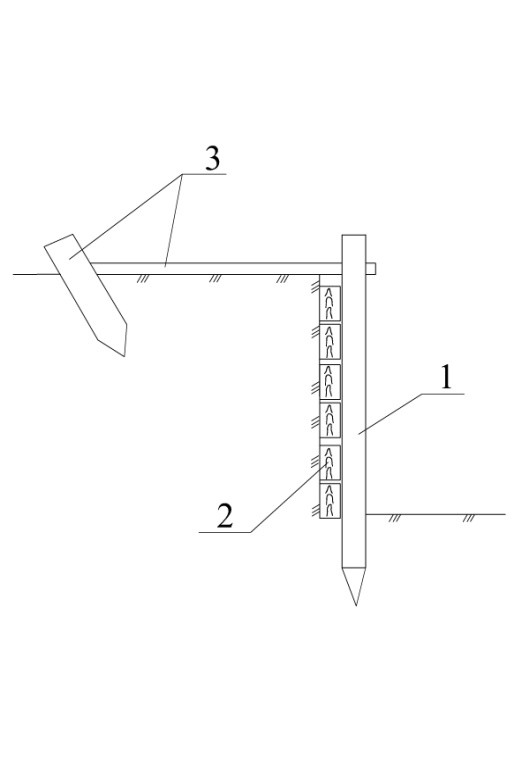

Рис.4.19. Схема анкерного крепления стенки выемки:

1 – стойка; 2 – доски; 3 – анкер.

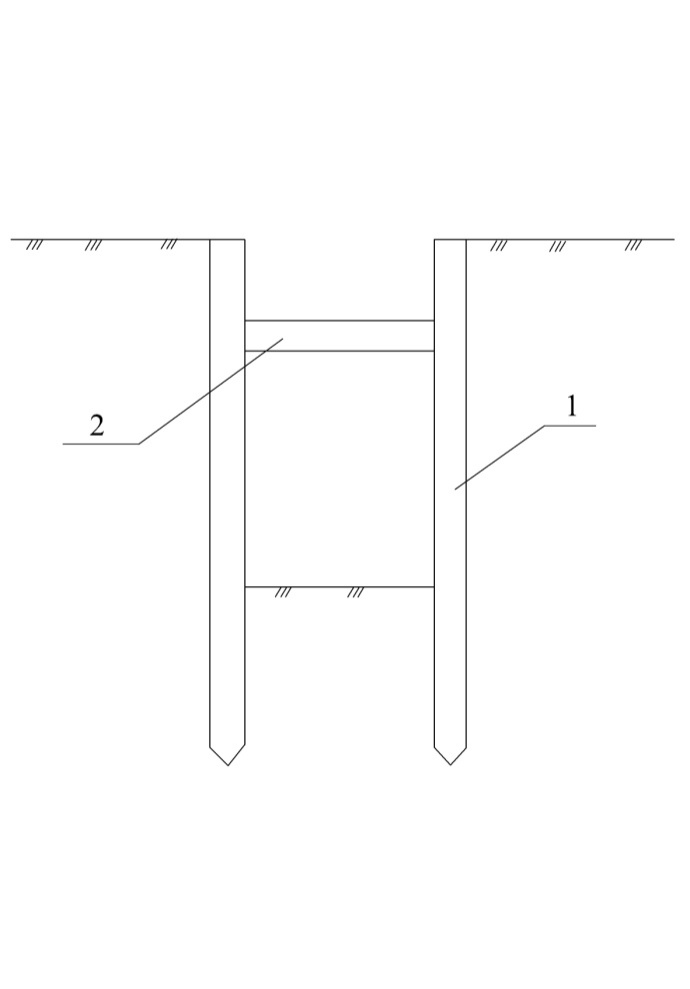

Рис.4.20. Схема шпунтового ограждения стенок траншей:

1 – шпунтовое ограждение; 2 – распорки.

Шпунт (или шпунтовые сваи) образующий шпунтовое ограждение, имеет несколько разновидностей. Он используется не только для крепления стен выемок, но также и для укрепления грунта на склонах, устройства противофильтрационных завес и др.

Разновидности шпунта:

• деревянный;

• железобетонный;

• металлический, который в свою очередь делится на:

• плоский;

• корытный;

• корытный типа "Ларсен";

• z - образный и др.

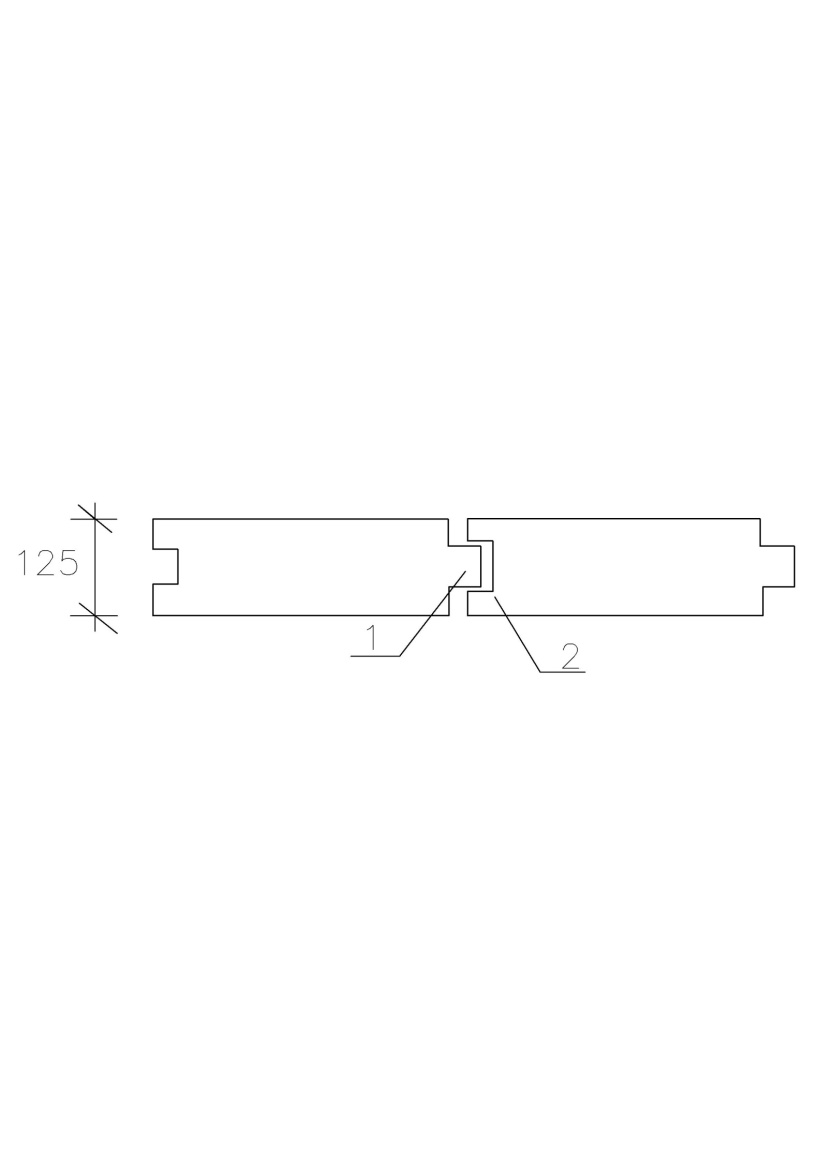

Рис.4.21. Деревянный или железобетонный шпунт для прямолинейных участков шпунтовых стен:

1 – гребень; 2 – паз.

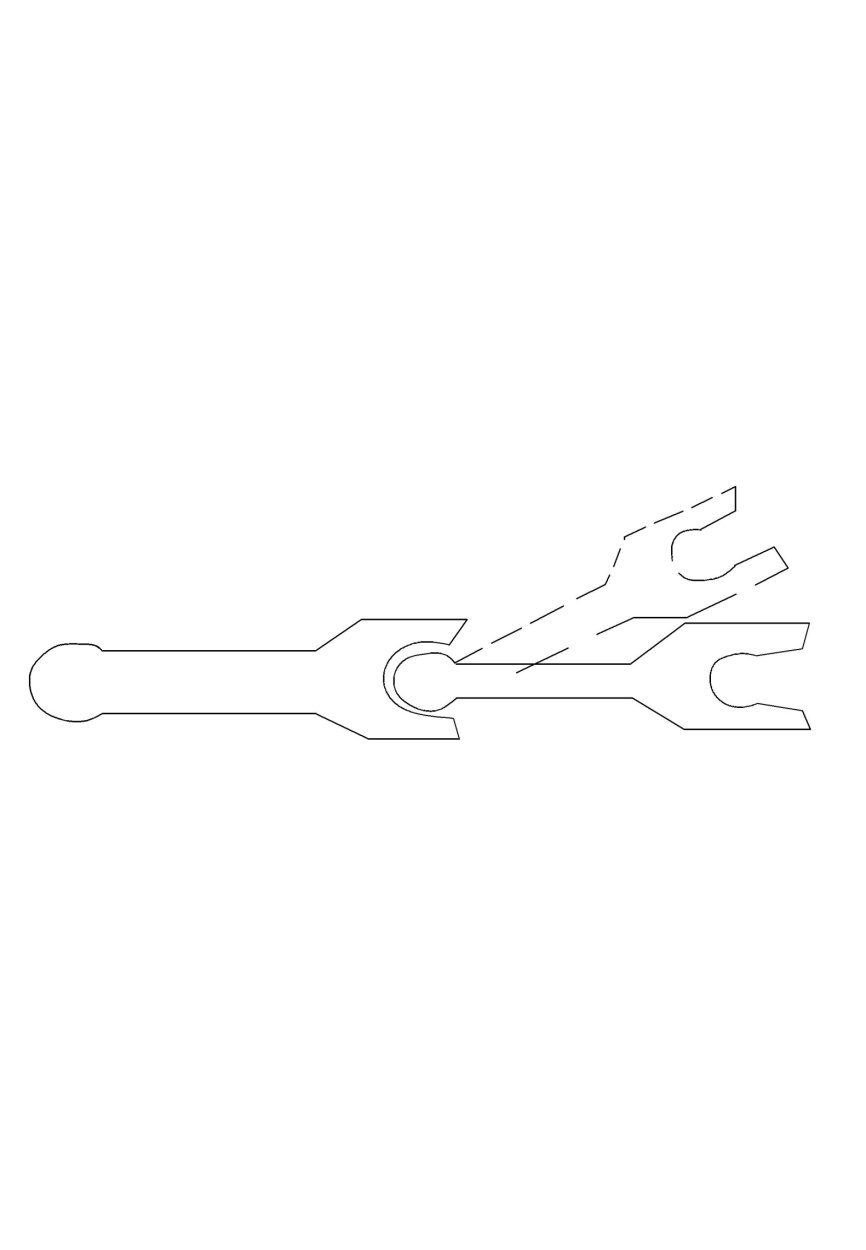

Рис.4.22.Железобетонный шпунт для криволинейных участков.

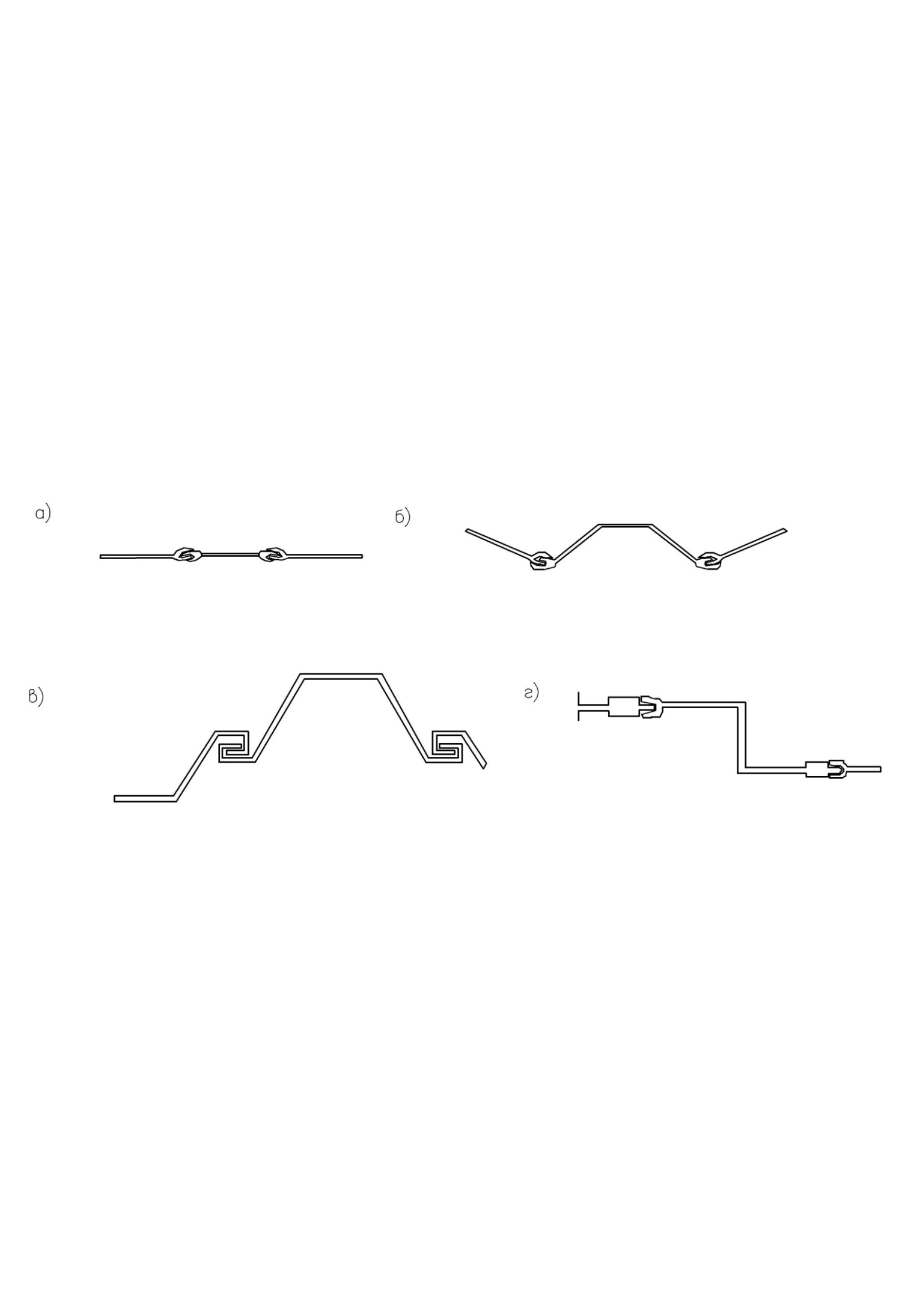

Рис.4.23. Разновидности металлического шпунта:

а) – плоский; б) – корытный; в) – корытный типа “Ларсен”; г) – Z-образный.

Для плоского шпунта требуются горизонтальные распорки или анкера. При применении корытных и Z-образных шпунтов в выемках глубиной до 6 м разрешается устраивать ограждения без распорок или анкеров. Шпунты погружают как ударным способом (копровым молотом), так и безударными способами – вибропогружением и вдавливанием.

4.9. Укрепление грунтов подпорными стенами.

Иногда возникает необходимость в закреплении откосов насыпей или выемок, например, при прохождении выемки железной или автомобильной дороги сквозь холм (возвышенность).

По схеме работы подпорные стены делятся на ленточные и контрфорсные.

По типу конструкции различают несколько видов подпорных стен. Некоторые из них приведены на рис.4.24.

Рис.4.24. Конструкции подпорных стен:

а) – массивные; б) – тонкостенные; в) – комбинированные; г) – из армированного грунта; 1 – подпорная стена; 2 – насыпь; 3 – выемка; 4 – контрфорс; 5 – дополнительная горизонтальная плита; 6 – металлические оболочки; 7 – арматурные полосы или сетки; 8 – уплотнённый грунт.

В последнее время широко применяются сборные подпорные стенки габионного типа.
