2. Отверстие под выходящий патрубок рубашки сосуда

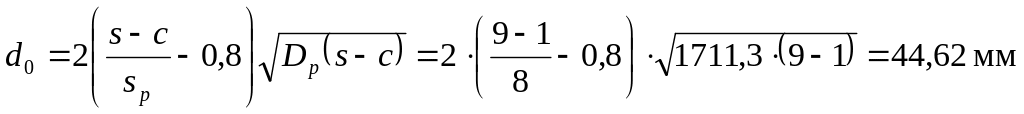

1. Определяем расчетный диаметр одиночного отверстия, не требующего дополнительного укрепления, при наличии избыточной толщины стенки сосуда вычисляется по формуле

где s – толщина стенки укрепляемой оболочки;

s_p – расчетная толщина стенки укрепляемой оболочки,

D_р – расчетные диаметры укрепляемых элементов:

для конического днища

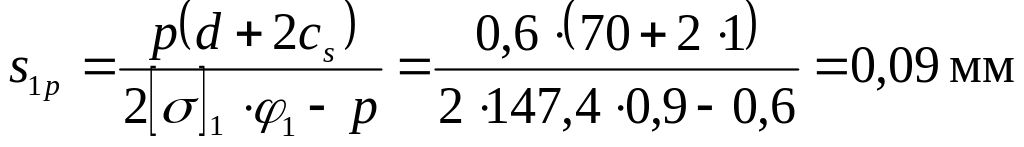

Расчетную толщину стенки штуцера, нагруженного как внутренним, так и наружным давлением, определяют по формуле

2. Определяем расчетные диаметры в зависимости от выбранного типа укрепления.

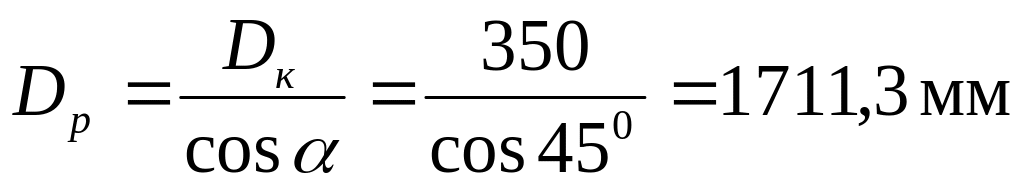

Расчетный диаметр отверстия для штуцера с круглым поперечным сечением, ось которого совпадает с нормалью к поверхности обечайки в центре отверстия, при наличии отбортовки

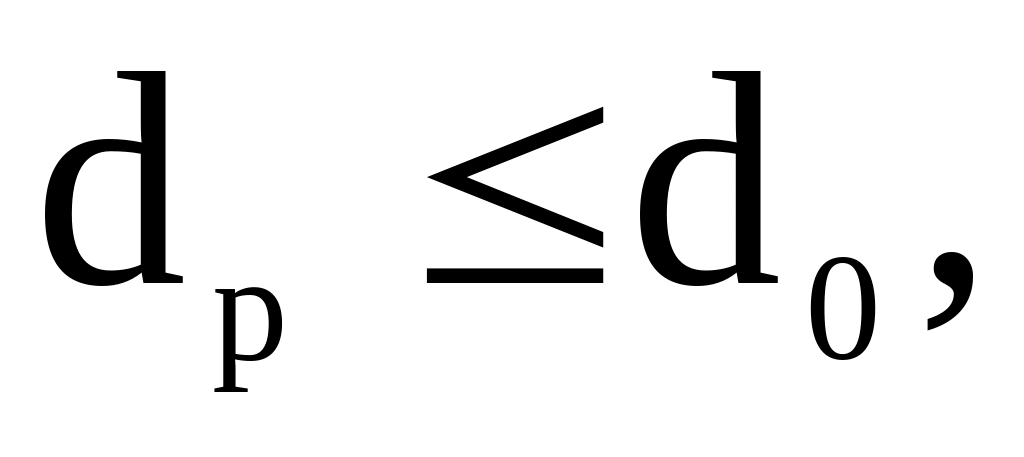

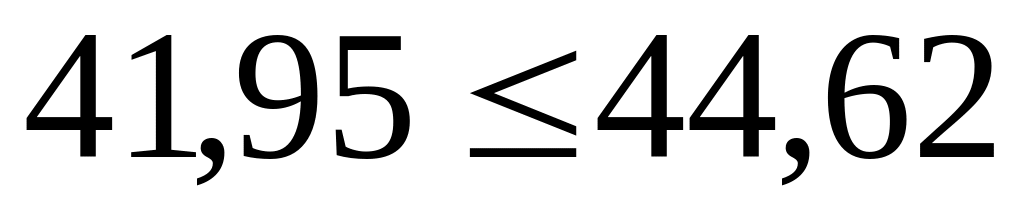

Проверяем по условию если расчетный диаметр одиночного отверстия удовлетворяет условию, то дальнейших расчетов укрепления отверстий не требуется.

Заключение

Широкая номенклатура теплообменников по типам, размерам, параметрам и материалам позволяет выбрать для конкретных условий теплообмена аппарат, оптимальный по размерам и материалам. Выбор конструкции аппарата для определенных условий теплообменного процесса зависит в основном от эрудиции и интуиции конструктора. Однако существуют рекомендации общего характера, которыми можно руководствоваться при выборе конструкции теплообменника и схемы движения в нем теплоносителей:

- при высоком давлении теплоносителей предпочтительнее трубчатые теплообменники; в этом случае в трубное пространство желательно направить теплоноситель с более высоким давлением, поскольку из-за малого диаметра трубы могут выдержать большее давление, чем корпус;

коррозионный теплоноситель в трубчатых теплообменниках целесообразно направлять по трубам, так как в этом случае при коррозионном изнашивании не требуется замена корпуса теплообменника;

- при использовании коррозионных теплоносителей предпочтительнее теплообменные аппараты из полимерных материалов, например фторопласта и его сополимеров, обладающих уникальной коррозионной стойкостью;

если один из теплоносителей загрязнен или дает отложения, то целесообразно направлять его с той стороны теплообмена, которая более доступна для очистки (в змеевиковых теплообменниках — это наружная поверхность труб, в кожухотрубчатых — внутренняя);

- для улучшения теплообмена не всегда требуется увеличение скорости теплоносителя (так, например, при конденсации паров для улучшения теплообмена необходимо обеспечить хороший отвод конденсата с теплообменной поверхности, для чего следует подобрать аппарат соответствующей конструкции).

Список литературы

1. Соколов В. И. Основы расчета и конструирования машин и аппаратов пищевых производств. - М.: Машиностроение, 1983. - 447 с.

2. Соколов В. И. Основы расчета и конструирования машин и аппаратов пищевых производств. – 2-е изд., перераб. и доп. – М.: Колос, 1992.

3. Харламов С.В Практикум по расчету и. конструированию машин и аппаратов пищевых производств: Учебное пособие. - Л.: Агропромиздат, 1991.

4. Кононюк Л. В., Басанько В. А. Справочник конструктора оборудования пищевых производств. — К.: Техника, 1981.

5. Остриков А. Н., Абрамов О. В, Расчет и конструирование машин и аппаратов пищевых производств. Учебник для вузов. — СПб.: ГИОРД, 2003.

6. Курочкин А.А., Зимняков В.В. Основы расчета и конструирования машин и аппаратов перерабатывающих производств. – М.: Колос, 2006.

7. ГОСТ 14249-89 Сосуды и аппараты. Нормы и методы расчета на прочность

8. ГОСТ 24755-89 Сосуды и аппараты. Нормы и методы расчета на прочность укрепления отверстий
