2.2 Гладкие конические обечайки, нагруженные наружным давлением

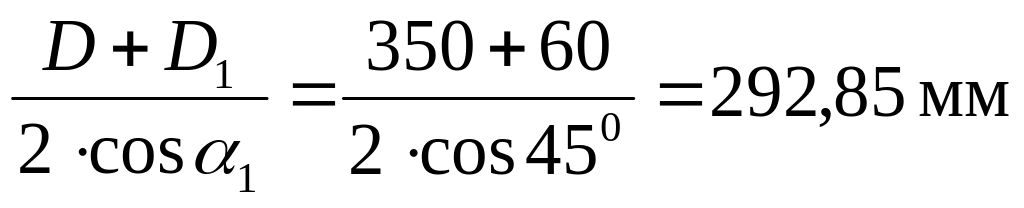

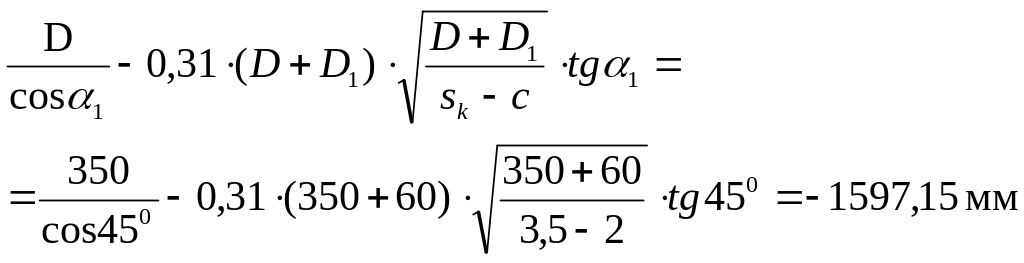

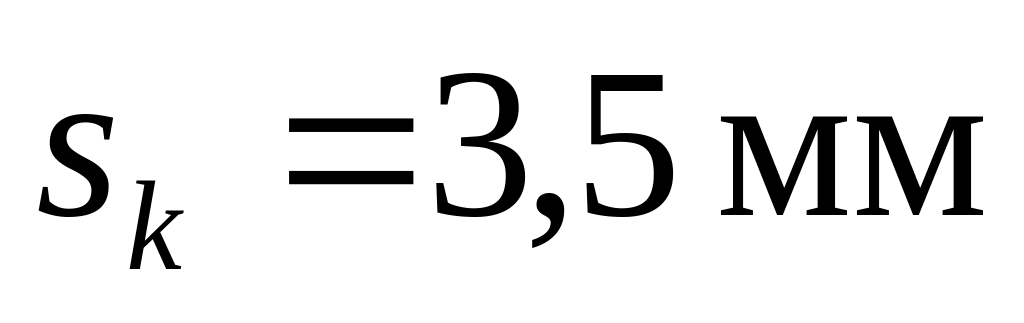

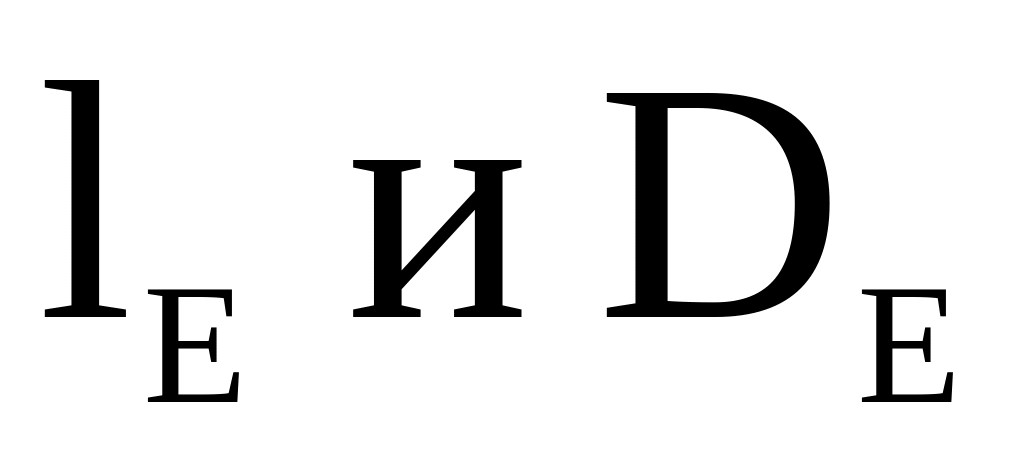

1) Толщину стенки принимаем значение посчитанное в главе 2.1. п.3. . При предварительном определении толщины стенки вместо l и D в качестве расчетных принимаем величины

где D₁ – внутренний диаметр при вершине конуса, мм

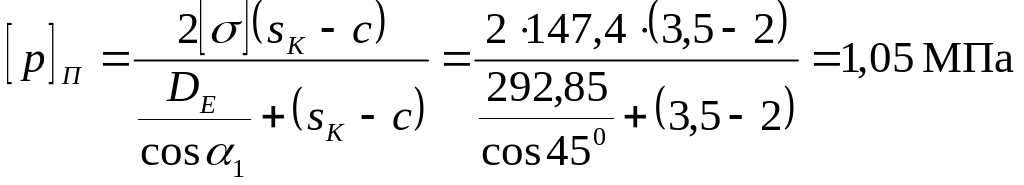

2) Определяем допускаемое давление из условия прочности:

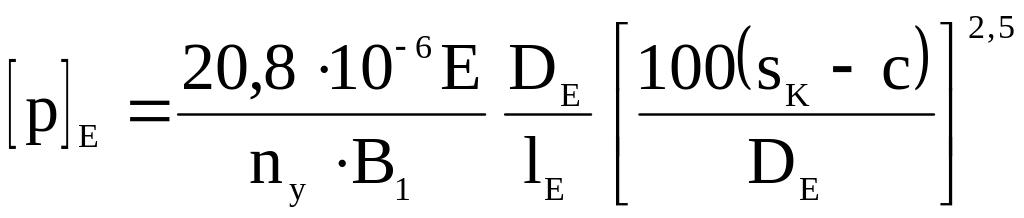

3. Определяем допускаемое давление из условия устойчивости в пределах упругости:

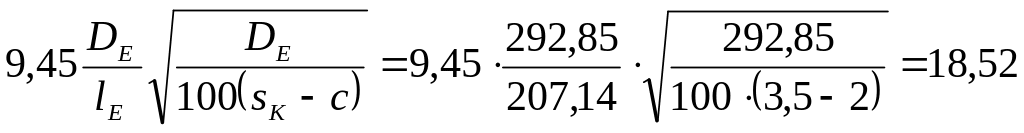

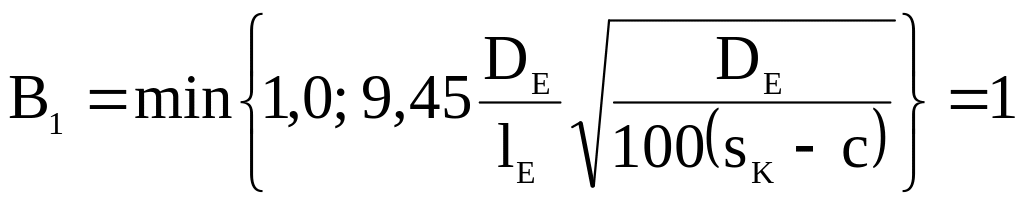

Значение коэффициента В₁ определяем по формуле

3. Допускаемое наружное давление определяем по формуле

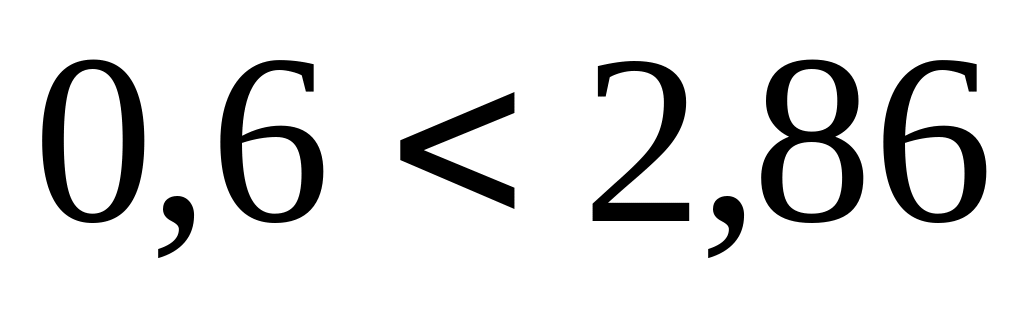

3. Проверяем условие устойчивости

3. Расчет сопряжений рубашки с корпусом

Рубашечную поверхность теплообмена выполняют в виде U-образной рубашки (см. рис. 7). При этом сопряжение (соединение) рубашки и корпуса осуществляется при помощи кольца.

Расчетное давление для рубашки равно p₂ и расчетное давление для сосуда p₁, если p₁ > 0.

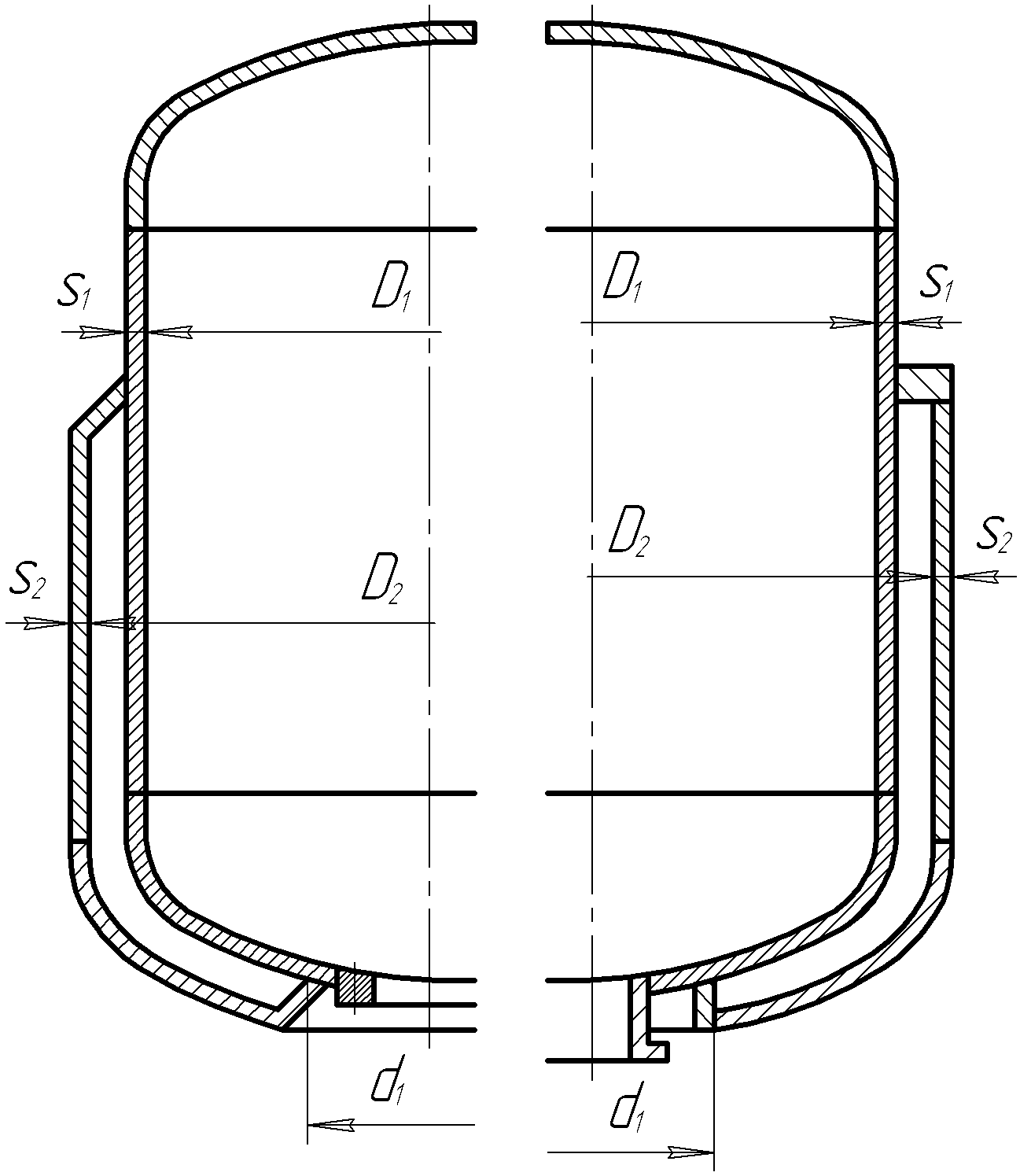

Рисунок 7 – Сосуды с U-образной рубашкой

а) – с сопряжением при помощи конуса; б) - с сопряжением при помощи кольца

3.1 Сопряжение рубашки с корпусом сосуда при помощи кольца

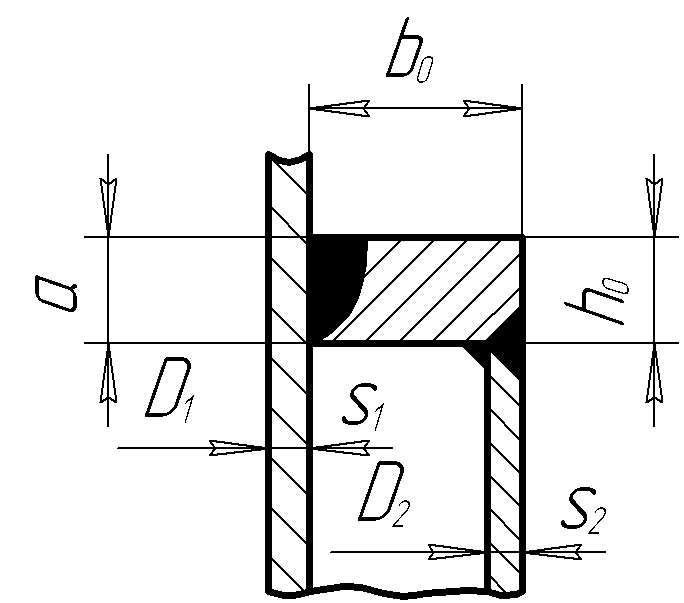

Рисунок 8 – Сопряжение рубашки с корпусом при помощи кольца

1. Определяем расстояние от середины стенки рубашки до наружной стороны стенки сосуда

где р₂ – давление пара в рубашке, МПа)

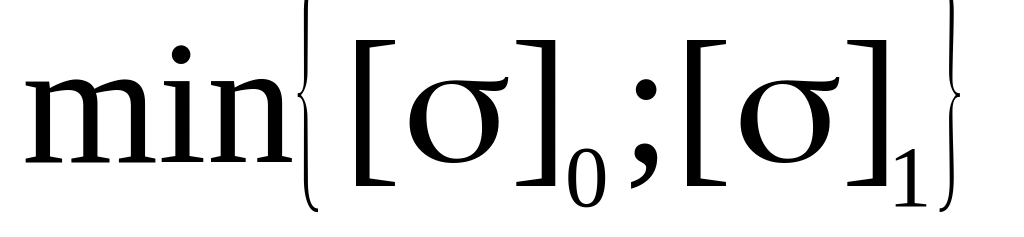

[σ]₂ - допускаемое напряжение для материала стенки рубашки при расчетной температуре, МПа

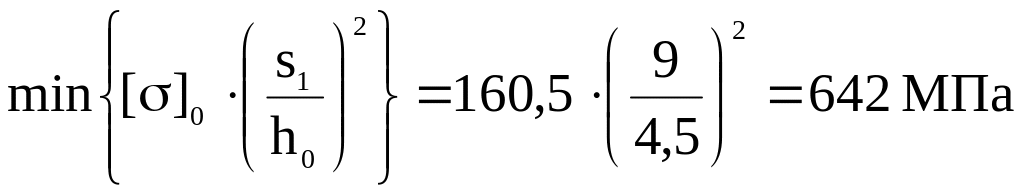

3) Определяем размер сварного шва между сосудом и кольцом при сопряжениях

=160,5 МПа

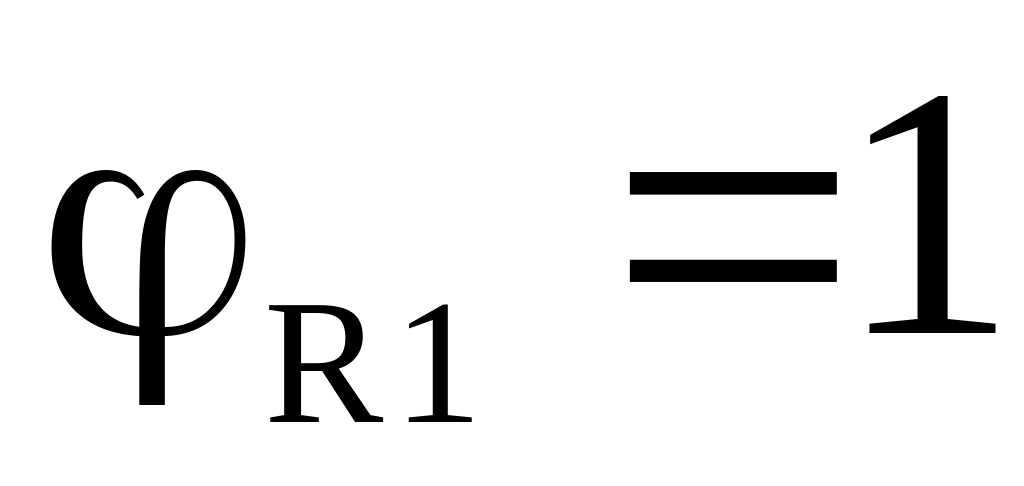

4. Определяем расчетные коэффициенты прочности сварного шва

4. Определяем параметры кольца

- относительный размер кольца

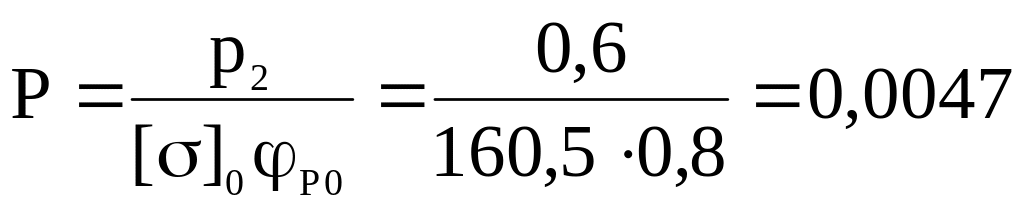

- относительное давление

- геометрический параметр кольца

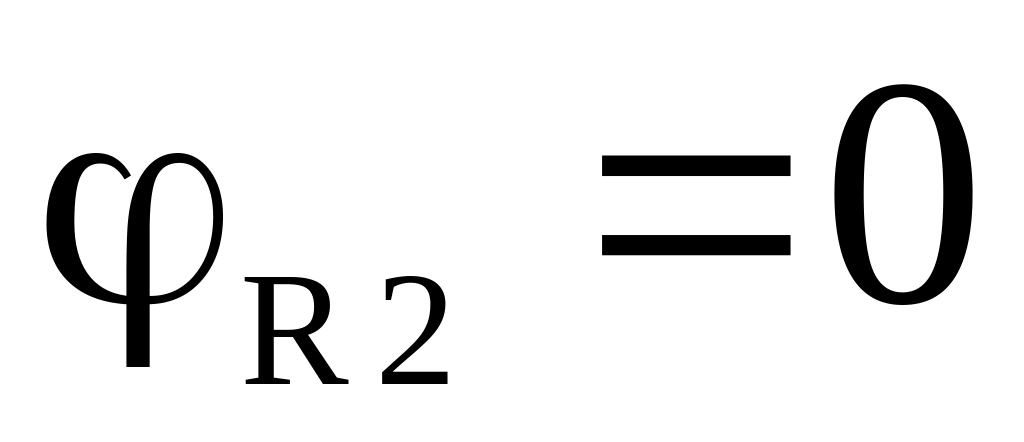

φ_P0 - коэффициент прочности сварного радиального шва в кольце сопряжения

b₀ - ширина кольца

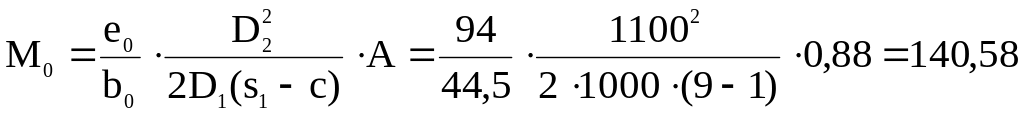

4. Определяем относительный момент нагружения

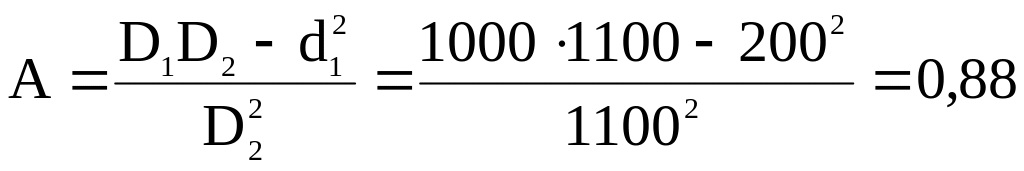

где А – коэффициент осевого усилия по формуле:

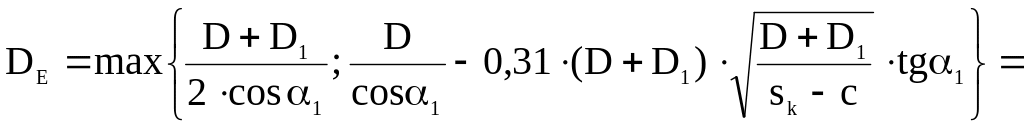

где d₁ – диаметр окружности сопряжения рубашки с днищем сосуда (рис.9). Диаметр окружности сопряжения рубашки с днищем сосуда должен удовлетворять условию

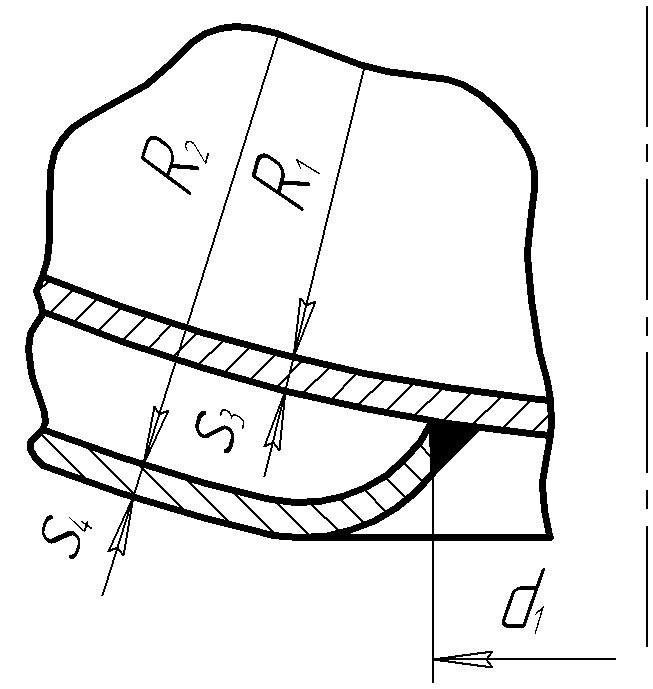

Рисунок 9 – Сопряжение рубашки с днищем

4. Определяем относительный реактивный момент в стенке сосуда

p₂>p₁>0, то в формулу подставляем p₁ = 0

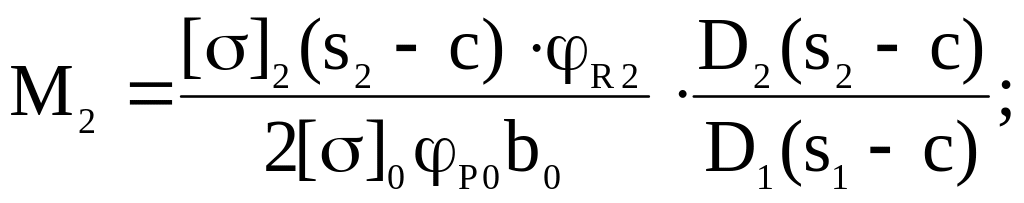

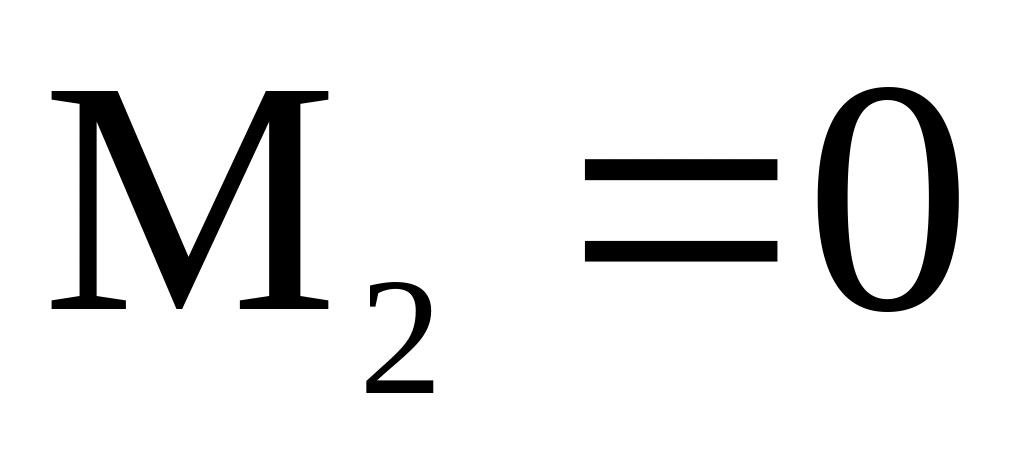

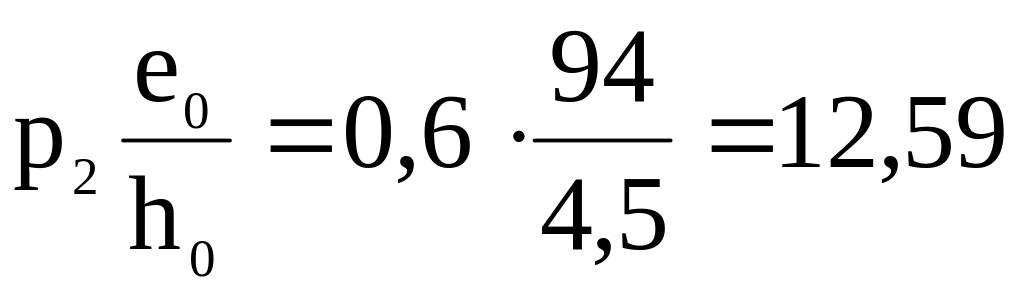

4. Определяем относительный реактивный момент в стенке рубашки

, т.к.

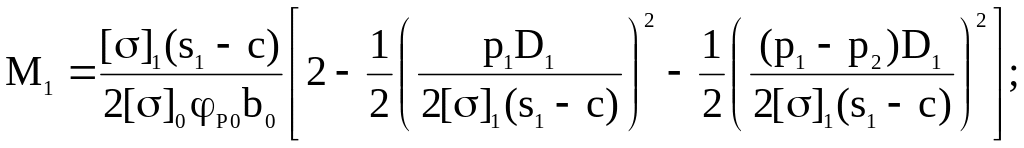

4. Определяем относительный реактивный момент в месте сопряжения кольца со стенкой сосуда

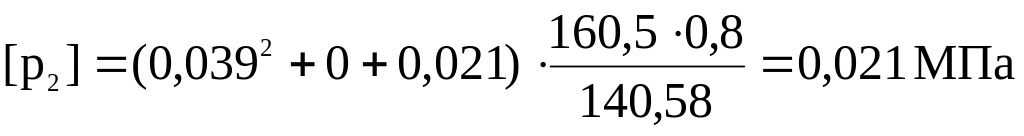

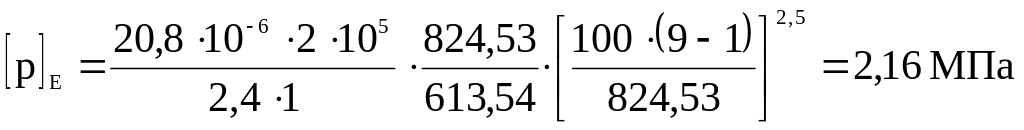

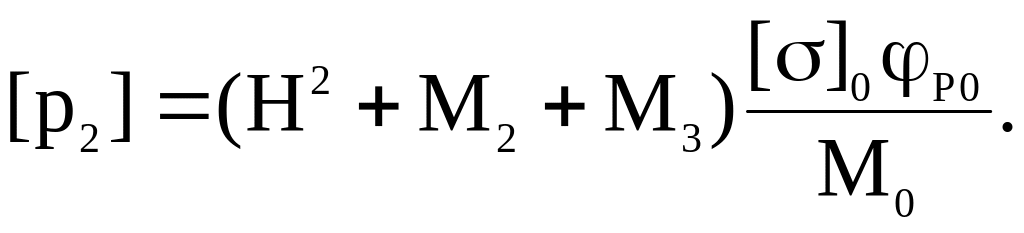

4. Определяем допускаемое избыточное давление в рубашке определяем по формуле

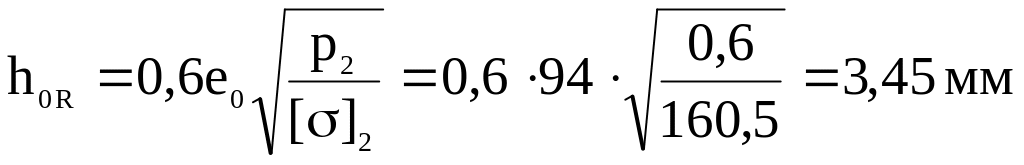

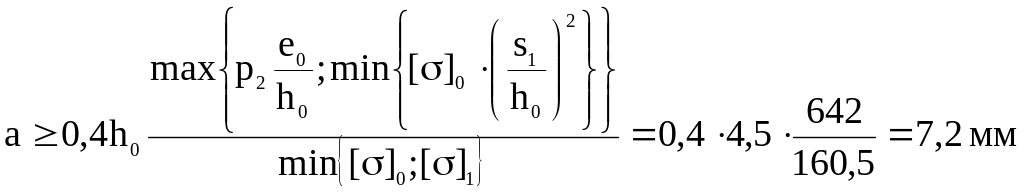

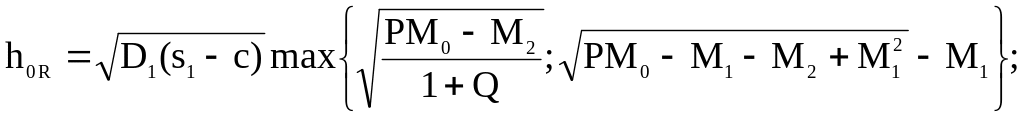

4. Уточняем значение высоты кольца

3.2 Нагрузка от собственного веса.

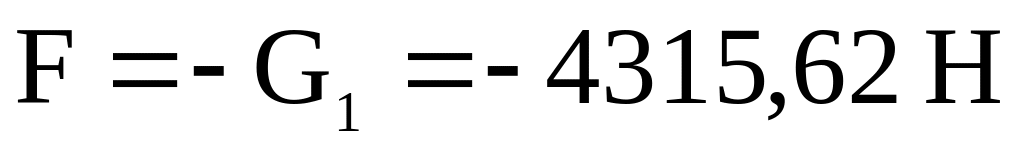

Собственный вес вызывает в кольце осевое усилие

где - собственный вес сосуда и его содержимого, при том, что опоры располагаются на рубашке.

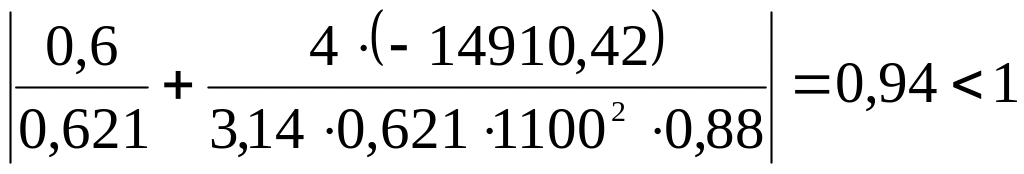

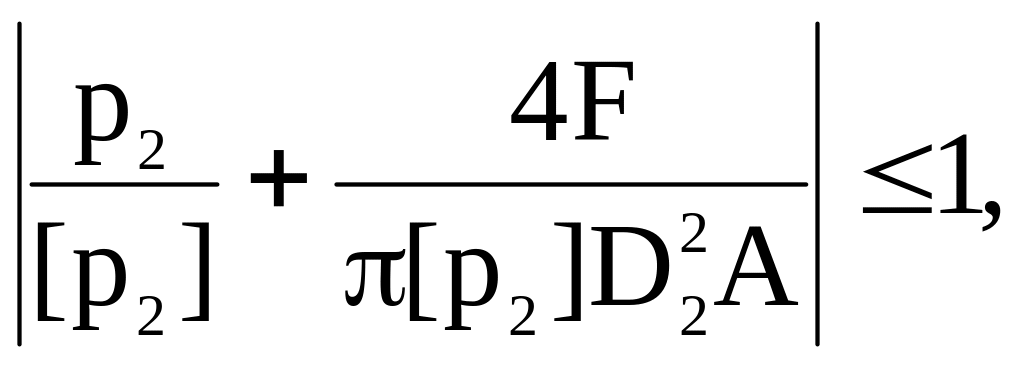

Проверку несущей способности от совместного действия осевого усилия и избыточного давления в U-образной рубашке следует проводить по формуле:
