Ц
ель
работы: изучить
принцип действия двигателя постоянного
тока, приобрести практические навыки
испытания и построения характеристик
двигателя с параллельным возбуждением,
получить экспериментальное подтверждение
теоретическим сведениям о двигателях
постоянного тока.
Схема лабораторной установки

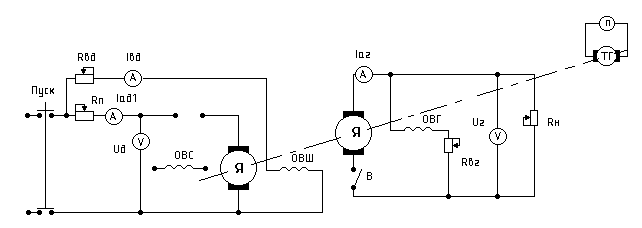

Рисунок 1 – Электрическая схема лабораторной установки для исследования двигателя постоянного тока параллельного возбуждения
Рабочие и механические характеристики двигателя постоянного тока параллельного возбуждения
Таблица1. Рабочие характеристики ДПТ ПВ
№ п/п |
Данные опыта |
Данные расчета |
Примечание |
||||||||
двигатель |
генератор |
генератор |
двигатель |
||||||||
Iад |
n |
UГ |
IАГ |
P2Г |
ηг |
P1Д |
Р2Д |
ηД |
М2 |
||
А |
об/мин |
В |
А |
Вт |
о.е. |
Вт |
Вт |
о.е. |
Нм |
||
1 |
1,64 |
1750 |
240 |
0 |
0 |
0,8 |
198 |
0 |
0 |
0 |
Uдн=225В Rд=0 Iвд=0,23А |
2 |
2,6 |
1700 |
220 |
1,15 |
204 |
0,8 |
330 |
255 |
0,77 |
1,7 |
|
3 |
2,9 |
1700 |
215 |
1,44 |
231 |
0,8 |
352 |
289 |
0,82 |
1,9 |
|
4 |
3,9 |
1650 |
200 |
2,4 |
259,5 |
0,8 |
374 |
324 |
0,87 |
2,1 |
|
5 |
4,4 |
1620 |
190 |
3 |
312,6 |
0,8 |
440 |
391 |
0,89 |
2,7 |
|
6 |
4,8 |
1610 |
185 |
3,3 |
387,6 |
0,8 |
528 |
485 |
0,92 |
3,3 |
|
1 |
1,2 |
1600 |
210 |
0 |
0 |
0,8 |
176 |
0 |
0 |
0 |
Uдн=225В Iвд=0,23А Rд1> 0
|
2 |
2 |
1450 |
180 |
0,8 |
182 |
0,8 |
286 |
228 |
0,80 |
1,7 |
|
3 |
2,2 |
1400 |
175 |
1,05 |
207 |
0,8 |
308 |
259 |
0,84 |
1,9 |
|
4 |
2,5 |
1390 |
165 |
1,33 |
256,5 |
0,8 |
352 |
321 |
0,91 |
2,4 |
|
5 |
2,9 |
1300 |
152 |
1,7 |
290,4 |
0,8 |
374 |
363 |
0,97 |
2,8 |
|
6 |
3,5 |
1200 |
135 |
2,4 |
332,1 |
0,8 |
418 |
415 |
0,99 |
3,3 |
|
1 |
1,2 |
1500 |
195 |
0 |
0 |
0,8 |
176 |
0 |
0 |
0 |
Uдн=225В Iвд=0,23А Rд2> Rд1
|
2 |
1,8 |
1320 |
162 |
0,7 |
150 |
0,8 |
264 |
188 |
0,71 |
1,5 |
|
3 |
2 |
1300 |
156 |
0,9 |
157,3 |
0,8 |
286 |
197 |
0,69 |
1,6 |
|
4 |
2,2 |
1250 |
147 |
1,2 |
178,5 |
0,8 |
308 |
223 |
0,72 |
1,8 |
|
5 |
2,6 |
1180 |
133 |
1,55 |
273 |
0,8 |
374 |
341 |
0,91 |
3,2 |
|
6 |
2,8 |
1100 |
120 |
1,9 |
304 |
0,8 |
418 |
380 |
0,91 |
3,6 |
|
Пример расчета:
- полезная
электрическая мощность генератора
-
подводимая к двигателю мощность
- потребляемая
мощность генератора Р1Г,
численно равная полезной мощности на
валу двигателя Р2Д
- полезный момент
нагрузки на валу М2
- КПД двигателя.
