- •Вопрос 1. Почему при аллотропическом превращении образуются кристаллы разной формы?
- •Вопрос 2. Сколько атомов в среднем в гцк.
- •Вопрос 3. Оценить концентрацию примесных атомов в оцк решетке при плотности дислокаций (насыщенная атмосфера Коттрелла).
- •Вопрос 4. При определении состава эвтектики экспериментальным путем значения существенно отличаются от значений, определенных по диаграмме (2 комп-та). Объяснить несообтветствие.
- •Вопрос 5.Почему Тк меньше после пластической деформации в решетке оцк при наличии примесных атомов внедрения.
- •Вопрос 1. Процесс образования слитка стали и что на это влияет
- •Вопрос 2. Сколько атомов оцк решетки приходится на одну ячейку.
- •Вопрос 3. Оценить концентрацию атомов, принадлежащих дислокациям, если их плотность
- •Вопрос 4. В результате какого-то эксперимента оба образца состояли только из эвтектики , их составы различны, хотя и близки. Почему так?
- •Вопрос 5. Почему после деформации оцк решетки через некоторое время увеличивается напряжение (с включениями)?
- •Вопрос 1. Почему при разных скоростях охлаждения кристаллы принимают разные формы?
- •Вопрос 2. Число атомов на ячейку гп решетки.
- •Вопрос 4. В сплаве х обнаружено , что с некоторой скорости охлаждения температура окончания кристаллизации резко понижается. Почему?
- •Вопрос 1. Опишите процесс (термодинамический механизм и кинетику) нормального роста зерен.
- •Вопрос 2. Сколько атомов приходится в среднем на одну элементарную ячейку оцт решетки.
- •Вопрос 3. Оцените числовые величины движущей силы первичной рекристаллизации.
- •Вопрос 5. Почему чистые Ме имеют более низкое значение , чем металлы с примесями?
- •Вопрос 1. Опишите взаимодействие дислокаций. Напишите виды структур, возникающий при их взаимодействии.
- •Вопрос 2. Укажите кристаллографические индексы позиции центра наибольшего по объему поры в оцк решетке.
- •Вопрос 3. Оцените уменьшение энергии кристалла в результате аннигиляции 2х дислокаций.
- •Вопрос 4. Неоднородность хим. Состава тв. Р-ра ростом охлаждений сначала возрастает, а затем уменьшается. Объяснить.
- •Вопрос 5. Почему однофазные сплавы имеют более низкое значение , чем 2х фазные.
- •Вопрос 1. Опишите процесс формирования эвтектикич. Структуры при охлаждении. В чем особенность процесса формирования эвтектич. Структуры?
- •Вопрос 2. Укажите кристаллографические индексы позиции центра наибольшего по объему поры гп решетки.
- •Вопрос 4. В 2х компонентном сплаве в экспериментально наблюдаются 3 различные фазы (в интервале от перитектической до 20°с). Почему?
- •Вопрос 5. Почему Ме с низкой плотностью дислокаций имеют болею низкую чем Ме с высокой плотностью дислокаций.
- •Вопрос 1. Опишите процесс формирования зародышей кристаллизации. Какие практические выводы можете сделать?
- •Вопрос 2. Какая плоскость является наиболее плотноупакованной в гцк решетке?
- •Вопрос 3. Лаборатория располагается нагревательной печью и микроскопом. Предполагают что эксперимент позволяет оценить скорость роста зерна при аллотропическом превращении.
- •Вопрос 5. Почему с ростом зерна уменьшается?
Вопрос 1. Опишите процесс (термодинамический механизм и кинетику) нормального роста зерен.
происходит рост
зерна, укрупнение зерен – этот процесс
самопроизвольный. Движущей силой
является уменьшение зернограничной
энергии: при увеличении размера зерна
площадь границ зерен сокращается =>
уменьшается энергия границ. Кинетика:
скорость роста зерна пропорциональна
удельной граничной энергии, коэф-т Р
зависит от Т и описывается обычной
экспонентой. Скорость процесса
пропорциональна движущей силе (уменьшению
энергии системы)
.
Если
.
Эксперимент дает, что зерно действительно
растет с повышением Т.
.
Где n=0.5
только для ультрачистых Ме; для технически
чистых Ме n
= 0.3-0.4, т.к. примесные атомы замедляют
взаимодействие границ с растворенными
атомами.
Механизм: Совершая случайные скачки,атом оказывается в другом зерне, в результате хаотичных перемещений мы видим, что граница движется к центру своей кривизны. Граница между зернами будет становиться плоской. На границу действует поверхностное натяжение. На стыке 3-х границ линии стыка перемещаются, стремясь приблизиться к равновесному положению.

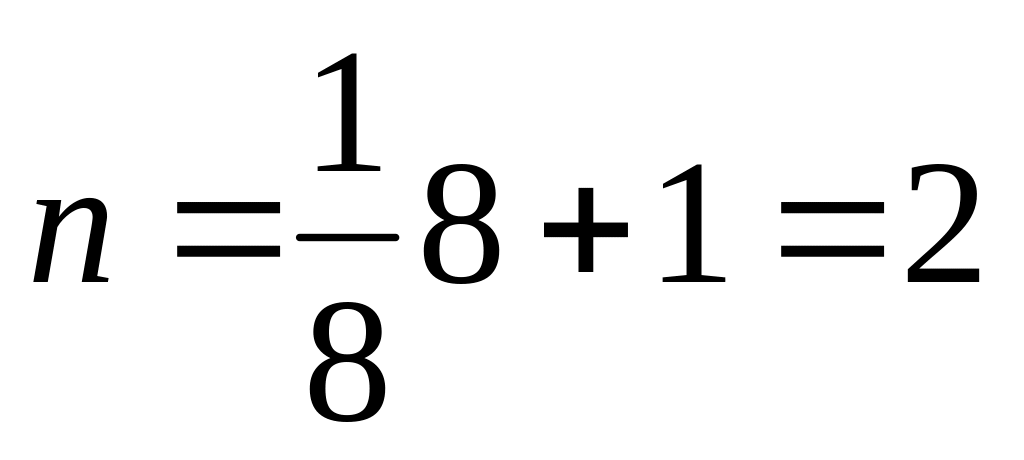

Вопрос 2. Сколько атомов приходится в среднем на одну элементарную ячейку оцт решетки.
Вопрос 3. Оцените числовые величины движущей силы первичной рекристаллизации.
При деформации метал поглощает эенергию. Первичная рекристаллизация – это процесс образования новых зерен с низ. плотностью дислокаций и их последующем росте за счет старых деформированных зеренс высокой плотностью дислокаций. Возникновение и рост новых зерен приводит к полному выделению энергии. Движущей силой процесса явл. уменьшение энергии дислокаций.
Плотность дислокаций
недеформированного отожженного Ме
деформированного
.
После первич. рекристал.
.
,
,
т.е. величина силы
первич. рекр. будет
Дж.
Вопрос 4. В сплаве при 20°С обнаружено небольшое количество эвтектики (остальное избыточные кристаллы). После нагрева (при нагреве никакие линии фазового равновесия не пересечены) выдержки и охлаждения обнаружено, что эвтектика исчезла. Почему?
При ускоренном затвердевании возникает внутризеренная, дендритная ликвация. В центре церно будет обогащено элементом, повышающим т-ру солидуса, а вблизи границ – понижающим. Если произвести длительный отжиг, то неоднородность исчезнет, поэтому исчезнет небольшое кол-во эвтектики.
Вопрос 5. Почему чистые Ме имеют более низкое значение , чем металлы с примесями?
Величина зависит от чистоты Ме, наличия и расположения дефектов в решетке. В Ме с примесями образуется атмосфера Коттрелла, к-я препятствует движению дислокаций в результате значение значительно увеличивается. В чистом Ме препятствий для движения практически нет.
Билет 5.
Вопрос 1. Опишите взаимодействие дислокаций. Напишите виды структур, возникающий при их взаимодействии.
а) Если дислокации находятся в одной плоскости.
Две дислокации, находящиеся в одной плоскости
скольжения, к-е парал-ны друг другу и имеют один
знак, отталкиваются друг от друга.
Дислокации разных знаков притягиваются и взаимно
уничтожаются.
б) Если парал-е дислокации нах-ся в разных плоскостях
то их взаимодействие опр-ся из графика.
Если дислокации притягиваются то образуется
дислокационная сетка.
Вопрос 2. Конфигурация с наименьшей энергией.
Дислокациям выгодно перераспределяться, чтобы
образоваться малоугловую границу с минимальной
энергией. Поэтому они будут образовывать
дислокационную стенку.
если дислокации одного знака то мин. энергии в х=0
если дислокации разного знака то мин. энергии в х=h
Вопрос 3. ГЦК, Индекс октапоры.
индекс: [½½½]
Вопрос 4. На фазовой диаграмме линии не пересекаются, но эвтектики немного есть, почему?
При ускоренном охлпждении изменение в системе тв. фазы идет по линии неравновесного солидуса. Происходит дендритная ликвация и диффузия не успевает пройти в тв. состоянии. Диффузия в жидкости идет быстрее, поэтому пойдет эвтектическая реакция и образуется эвтектика, хотя сплав не пересекает эвт. горизонталь.
Вопрос 5. Почему в кристалле ниже чем в поликристалле?
зависит от числа связей. В монокристалле границ зерен нет, поэтому дислокация проще скользит, она не будет взаимодействовать с границами зерен В поликристалле дислокация будет притягиваться к границе и будет расти.
6 билет.
Вопрос 1. Как возникает дендритная ликвация? Как ее можно использовать в интересах технологии? и как с ней бороться?
При охлаждении с конечной скоростью при затвердевании сплава равновесия не соблюдается (диффузия идет медленно и состав во всем объеме жидкой и тв. фаз не выравнивается). В результате затвердевания образуется хим. неоднородный тв. р-р. Сначала выпадают кристаллы, обогащенные более тугоплавким Ме, а в наружных слоях – легкоплавкий Ме. Эта хим. неоднородность и есть дендритная ликвация.
Явление ликвации может быть использовано в технике. Так, никельмедные сплавы с ликвационной неоднородностью имеют не строго определенную точку Кюри, а температурный интервал, внутри которого намагниченность плавно уменьшается до нуля. Это свойство используют в приборостроении. Самым важным практическим применением ликвации является получение чистых металлов и полупроводников путем направленной кристаллизации и зонной плавки.
Ликвационную неоднородность тв. р-ра можно устранить отжигом при выс. температуре (гомогенизация).
