4.2 Розрахунок товщини стінки трубопроводу
Розрахункова товщина стінки трубопроводу рівна
,
(4.5)
де np - коефіцієнт надійності по навантаженню від внутрішнього тиску;
-
робочий (розрахунковий) тиск продукту
в трубопроводі;
DЗ - зовнішній діаметр трубопроводу;
R1 - розрахунковий опір металу з якого виготовлений трубопровід
,
(4.6)
де m - коефіцієнт умов роботи трубопроводу;
-
нормативний опір розтягу (стиску) металу
труби рівний тимчасовому опору розриву
σтим,
який приймається по державних стандартах
і технічних умовах на труби;
-
коефіцієнт надійності по матеріалу
труби; k1=1,45
-
коефіцієнт надійності по призначенню
трубопроводу; kн=1,15
Вихідні дані: Dзов=720 мм, Р=7,5 МПа.
Коефіцієнт надійності по навантаженню від внутрішнього тиску np=1,1.
З сортаменту труб вибираємо труби з R1н=500 МПа. Отже, розрахуємо товщину стінки для труб різної категорії.
Категорія В
Коефіцієнт умов роботи трубопроводу для даної категорії m=0,6
=
;
;
Товщину
стінки трубопроводу, визначену за
формулою (4.5)
заокруглюють в більшу сторону до ближчої
в сортаменті труб і позначають
.
.
Перевірямо умову повздовжніх осьових напружень, щоб σпов було більше 0. Тобто σпов>0.
,
отже проводимо перерахунок товщини
стінки:
,
(4.7)
де
- коефіцієнт, який враховує двоосьовий
напружений стан металу труб та при
стискуючих повздовжніх осьових
напруженнях рівний
(4.8)
Приймаємо
=24,4
мм.
Категорія І і ІІ
Коефіцієнт умов роботи трубопроводу для даної категорії m=0,75.
;
;
Тоді
.
Перевіряємо умову повздовжніх осьових напружень:
, отже проводимо перерахунок товщини стінки:
Приймаємо =16,5 мм.
Категорія ІІІ
Коефіцієнт умов роботи трубопроводу для даної категорії m=0,8
;
;
Тоді
.
Перевіряємо умову повздовжніх осьових напружень:
,
отже проводимо перерахунок товщини
стінки:
Приймаємо =14,2 мм.
Отже, робимо висновки:
В
–
=22,4
мм, ПК
0 – ПК 77: ρ
=30 Ом*мм2/м,
І і ІІ – =16,5 мм, ПК 77 – ПК 605: ρ =40 Ом*мм2/м,
ІІІ – =14,2 мм, ПК 605 – ПК 640: ρ =50 Ом*мм2/м;
5 Пасивний захист трубопроводу
Вид і конструкція ізоляційного покриття передбачаються робочим проектом та визначаються залежно від діаметра трубопроводу, температури транспортованого продукту й умов проходження траси згідно з вимогами діючих державних стандартів і будівельних норм, відомчих нормативних документів, а також технічних умов замовника, які підвищують вимоги нормативів.
Поверхня трубопроводу перед ізолюванням повинна бути висушена і очищена від бруду, іржі, нещільно зчепленої з металом окалини, пилу, землі та знежирена. При температурі повітря нижче плюс 10°С поверхню трубопроводу необхідно підігріти до температури не нижче плюс 15°С (але не вище плюс 50°С). Після очищення поверхня металу повинна залишатися шорсткою і забезпечувати достатнє зчеплення захисного покриття з трубою.
Поверхня трубопроводу під час нанесення ґрунтовки повинна бути сухою. Наявність вологи у вигляді плівки, крапель, або інею не допускається. Застосовують бітумно-бензинові, бітумно-полімерні та бітумно-резинові ґрунтовки.
На сухий та знежирений трубопровід спочатку наноситься праймер. Необхідний об’єм праймера визначається за формулою:
(5.1)
П
ісля
нанесення праймера на трубопровід
наносять перший шар ізоляції. Необхідний
об’єм
знаходимо за формулою:
(5.2)
Перший шар ізоляції обмотують скловолокном. Стрічка має ширину 0.6 м, тому розраховуємо необхідну довжину стрічки:
Наносимо другий шар ізоляції, об’єм якої становить:
Даний шар ізоляції покривається ще одним шаром скловолокна. Його довжина становить:

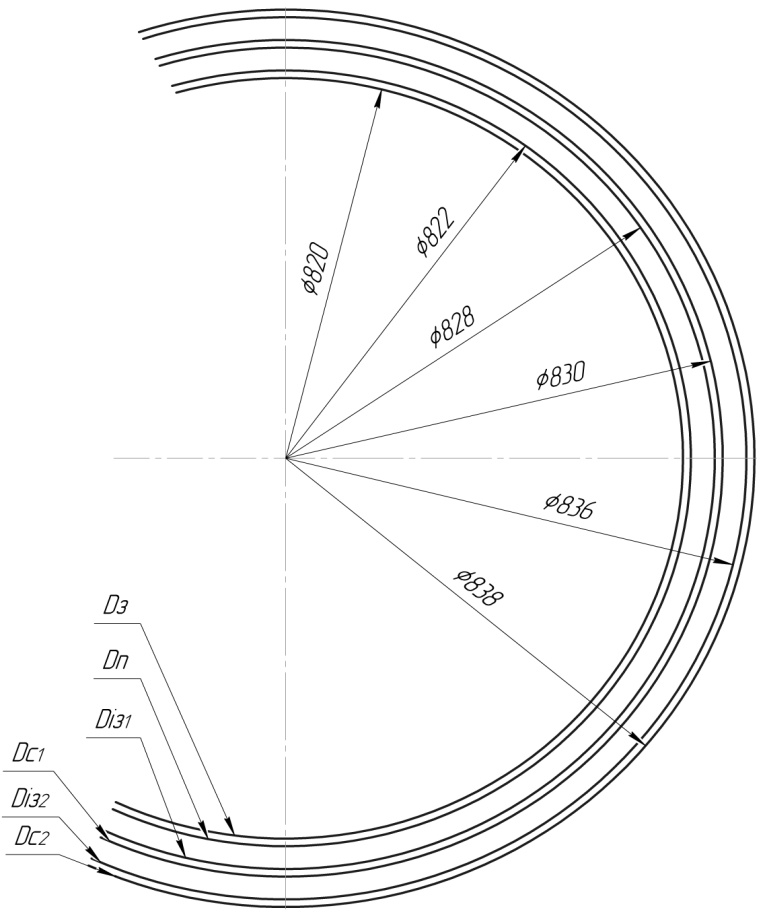

Розрахункова схема заізольованого трубопроводу зображена на
рисунку 5.1.
Рисунок 5.1 – Розрахункова схема заізольованого трубопроводу
