6. Понятие неравномерности регулирования, степень неравномерности.
Неравномерность, нечувствительность и статическая точность относятся к статическим показателям качества САР.
Неравномерность регулирования частоты вращения.
- абсолютная величина неравномерности
,
δn – относительная величина неравномерности.
Зона Б – наиболее эффективная и экономичная зона.
Зона А – режим холостого хода или прогрева.
Степень
неравномерности
.
Параллельная работа турбоагрегата.
Н
а
первом агрегате степень неравномерности
меньше, т. к. наклон линии меньше. Меньшая
степень неравномерности применяется
на агрегатах с меньшим КПД.
Для пиковых турбин характерна схема 1, для базовых – 2.
Способы изменения величины неравномерности:
Изменение зависимости между перемещением поршня сервомотора и мощности турбины. Практически не применяется.
Изменение характеристики передаточного устройства от регулятора сервомотора.
Изменение зависимости между передающим органом и исполнительным органом.
8. Принцип непрямого регулирования, гидродинамические связи (схема).
Системой непрямого регулирования наз-ют систему, в которой между регулятором и исполнительным органом включены элементы, усиливающие сигнал за счет энергии дополнительного источника.

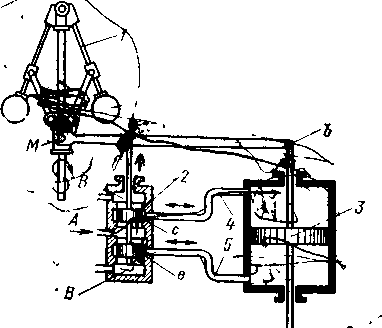

Принцип непрямого регулирования:
1
– вал ткрбоагрегата
2 – шестерня (коническая)
3 – вал центробежного регулятора частоты вращения
4 – рычаги центробежного регулятора частоты вращения
5 – пружина
6 – груза
7 – штанга
8 – отсечной золотник
9 – главный сервомотор
10 – поршень главного сервомотора
11 – исполнительный орган
12 – главный масленый насос
Гидравлические связи.
Ведение гидравлических связей позволяет решить следующие задачи:
удобная компоновка узлов регулирования на турбоагрегате, за счет сокращения кол-ва мех. элементов (шарниры, рычаги, шпонки и т. д.) и уменьшение объема оставшихся мех. элементов. Решение этой проблемы позволяет уменьшить нечувствительность системы рег-ния за счет снижения силы трения покоя, позволяет повысить надежность и эксплуатационную стабильность САР.
увеличение точности передающего импульса;
упрощение конструкции узлов САР;
обеспечение размещения узлов САР и органов управления в более удобных для обслуживания и ремонта местах.
В основу работы любой гидравлической связи положен принцип преобразования механического перемещения управляющего элемента в изменение давления жидкости.
Для
расчета всех гидравлических связей
применяется ур-ние Бернулли:
.
С
хема
непрямого регулирования с гидравлическими
связями:
1 – центробежный рег-р частоты вращения
2 – рычаг
3 – золотник
4 – дроссель
5 – поршень
6 – пружина
7 – рычаг
8 – отсечной золотник
9 – поршень сервомотора
10 – главный сервомотор
С
оставим
уравнение неразрывности потока для
каждого из сечений (fx,
f0) и решим:
,
,
9. Разновидности сервомоторов сар турбин, преимущества, недостатки, схема.
Сервомоторы с отсечными золотниками делятся на:
Д
войного действия;
Пружинного (одностороннего действия);
Струйного.
