Астраханский Государственный Технический Университет

Кафедра: «ТиТНТ»

Расчётно-графическая работа на тему:

«Способы восстановления блока цилиндров

Двигателя ЯМЗ-238»

Выполнила: ст-т гр. ДМТ-41

Артищев А.С.

Проверил: проф.

Кораблин А. В.

Астрахань 2014

Оглавление

Введение…………………………………………………………………………3

Краткое описание детали, принцип работы и возможные неисправности….4

Способы восстановления блока цилиндров…………………………………...6

1. Ремонт трещин и пробоин блока цилиндров……………………………….6

2. Ремонт отверстий и поверхностей блока цилиндров………………………9

Список использованной литературы……………………………………….....17

Введение

В настоящее время авторемонтное производство является достаточно крупной отраслью промышленности, наряду с автомобилестроением призвано удовлетворять растущие потребности народного хозяйства страны в автомобилях, агрегатах, деталях. Благодаря ремонту срок службы автомобилей значительно повышается, а парк автомобилей, участвующих в транспортном процессе, намного увеличивается.

Вторичное использование деталей с допустимым износом и восстановление изношенных деталей, узлов и механизмов, способствует успешному решению проблемы снабжения автохозяйств и ремонтных предприятий запасными частями и даёт большую экономию различных материалов.

Усиление работы в этом направлении рассматривается как неотъемлемая часть экономической стратегии, крупнейший рычаг повышения эффективности производства во всех звеньях народного хозяйства.

Восстановление изношенных деталей машин обеспечивает экономию высококачественного материала, топлива, энергетических и трудовых ресурсов.

Для восстановления трудоспособности изношенных деталей требуется в 5-8 раз меньше технологических операций по сравнению с изготовлением новых деталей. По данным ГОСНИТИ 85% деталей восстанавливают при износе не более 0,3 мм., т.е. их работоспособность восстанавливается при нанесении покрытия незначительной толщины. Однако ресурс восстановленных деталей по сравнению с новыми, во многих случаях, остается низким. В тоже время имеются такие примеры, когда ресурс восстановленных прогрессивными способами, в несколько раз выше ресурса новых деталей.

Основа повышения качества – применение передовых технологий восстановления деталей.

Краткое описание детали, принцип работы и возможные неисправности

Блок цилиндров относится к классу корпусных деталей. Его изготавливают у двигателя ямз-238 литьём из серого чугуна СЧ 18-36, НВ 170-229. Это крупногабаритная деталь сложной конфигурации, наиболее дорогостоящая и металлоёмкая.

Блок цилиндров обеспечивает конструктивную жёсткость двигателя, внутри и снаружи его в заданном положении фиксируют другие детали и сборочные единицы. Нижняя часть блока является картером, в литых поперечинах которого расположены опорные гнезда для подшипников коленчатого вала.

В средней части блока цилиндров имеются отверстия для установки подшипников скольжения под опорные шейки распределительного вала. К нижней части блок-картера крепится стальной штампованный поддон, служащий резервуаром для масла. Блок имеет специальные масляные каналы по которым масло из поддона под давлением подается к трущимся деталям двигателя. В отливке блока цилиндров имеется рубашка для жидкостного охлаждния двигателя, представляющая собой полость между стенками блока и наружной поверхностью вставных гильз. Охлаждающая жидкость подается в рубашку охлаждения через два канала, расположенные по обеим сторонам блока цилиндров. К передней части блока цилиндров крепится крышка распределительных шестерен, а к задней - картер сцепления.

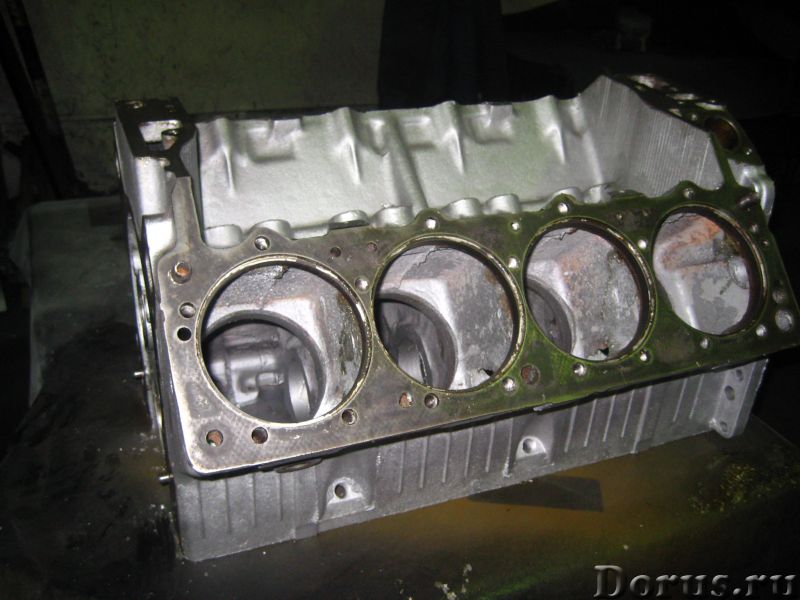

Рис. 1 блок цилиндров двигателя ЗИЛ-130

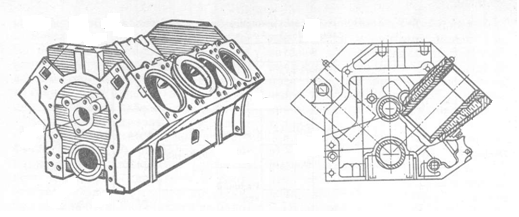

Рис. 2 Чертёж блока цилиндров

В таблице 1 приведены механические свойства чугуна (ГОСТ 7293–85)

Таблица 1- Механические свойства чугуна

Марка чугуна	Временное сопротивление, МПа	Условный предел текучести, МПа	Относительное удлинение, %, не менее	Твёрдость НВ
ВЧ50	500	320	7	153…245

Основными дефектами блоков цилиндров являются трещины и обломы различного характера и расположения, износ гнезд под вкладыши подшипников коленчатого вала, износ отверстий во втулках под опорные шейки распределительного вала, износ гнезд под подшипники вала ведомой шестерни привода топливного насоса высокого давления, износ отверстий под втулки распределительного вала, ослабление посадки шпилек крепления головки цилиндров, срыв или износ резьбы в отверстиях.

Выбор средств измерения

При выборе средств измерения учитываются их метрологические и экономические показатели. Обобщающим показателем при выборе инструмента является погрешность при измерении. В общем случае должно выполнятся следующее условие:

, (1)

где ΔLim – суммарная погрешность средства измерения (по таблицам соответствующего ГОСТа, см. прил. 8, 9), мкм;

δ – допускаемая погрешность измерения, мкм.

Допускаемая погрешность измерения показывает, на сколько можно ошибиться при измерении размера заданной точности в меньшую или большую стороны, т.е. имеет знаки δ.

При расчете в курсовом проекте в учебных целях значения δ примем 20 % (для 10…17 квалитета) от значения допуска на изготовление.

Выбираем микрометр 0кл. МК-25-75 ГОСТ 6507-90 и штангенциркуль ШЦ-1-125 ГОСТ 166-74, прибор индикаторный ИЧ-02 кл.0 ГОСТ-577-68.

После расчета и подбора измерительных инструментов в курсовом проекте описывается каждый измерительный инструмент и его применение для выбранного объекта ремонта.
