6.2.11.3 Прямой доступ к Таблицам Отступов

Таблицы можно открыть и напрямую отредактировать используя кнопки Save Work Offsets и Save Tool Offsets или меню Operator>Fixtures (т.е. Рабочие отступы) Operator>Tooltable.

6.2.12 Семейство управления диаметром вращения

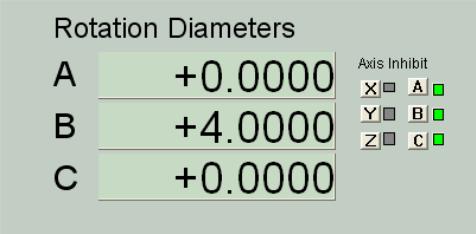

Рисунок 6.14 – Диаметры вращения

Как описано в семействе управления скоростью подачи, можно определить приблизительный размер вращаемого рабочего пространства так что скорость осей вращения может быть корректно включена в смешанную скорость подачи. Соответствующие диаметры вводятся в DRO этого семейства.

Семейство управления осями имеет предупреждающий LED(ы) для индикации настройки ненулевых значений.

Значения не требуются если вращательное движение не будет скоординировано с линейными осями. В этом случае должно задаваться подходящее выражение F для градусов в минуту или градусов за оборот.

6.2.13 Семейство управления касательными

На станках дял резки винила или ткани очень удобно использовать оси вращения для управления направлением в котором указывает нож. Лучше всего будет резать если это будет касательная к направлению в котором движутся оси Х и Y в любой момент. Таким образом Mach3 будет управлять осью А для движений G1. Ясно что точка ножа должна быть как можно ближе к оси по которой она вращается и эта ось должна быть параллельна оси Z станка.

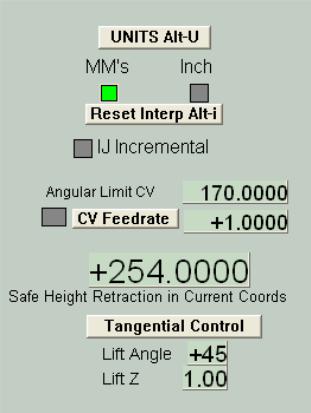

Рисунок 6.15 – Семейство управления касательными

Эта функция включается кнопкой Tangential Control. В большинстве приложений есть ограничение на угол на который может повернуться нож на углу пока он находится в материале. Это значение определяется Углом Подъема (Lift Angle). Любой угол где требуется смена угла большая чем Угол Подъема заставит Z повысить значение в Lift Z, нож повернется и потом Z сбросится так что она войдет в материал в новом направлении.

6.2.14 Пределы и группа управления остальными настройками

6.2.14.1 Input Activation 4 (Активация ввода 4)

Сигнал Активации ввода 4 можно настроить чтобы обеспечить тяжело подключаемую функцию Одного Шага (Single Step) эквивалентную кнопке Single в семействе управления запуском программы.

Рисунок 6.16 – Семейство управления пределами

6.2.14.2 Обход пределов

Mach3 может использовать программные средства чтобы обойти переключатели пределов, подключенные к ее вводам. Это может быть автоматическим, т.е. прогон осуществляемый сразу же после сброса не будет объектом для применения пределов пока ось не отгонится от переключателей пределов. Нажимаемая кнопка и предупреждающий LED для Auto Limit Override (Автоматический обход пределов) управляет этим. Как альтернатива пределы могут блокироваться используя нажимаемую кнопку OverRide Limits. Ее использование отображается на индикаторе LED.

Рисунок 6.17 – Системные настройки, Безопасная Z и т.д.

Обратите внимание что эти элементы управления не применяются если переключатели предела подключены к электронике привода или предназначены для активации EStop. В этом случае потребуется дополнительный электрический переключатель для отключения питания переключателей пока вы отъезжаете от них.
