Какие отношения между классами рассматривает отношение реализации?
реализация (Realization)- отношение, при котором один из компонентов определяет состав задачи, а другой компонент реализует поставленную задачу (например, случай интерфейса и реализующего его класса), т.е. отношение реализации является семантическим отношением между классификаторами, при котором один классификатор определяет обязательство, а другой гарантирует его выполнение. Отношение реализации встречаются в двух случаях:
между интерфейсами и реализующими их классами или компонентами;
между прецедентами и реализующими их кооперациями.
Графическое обозначение отношения реализации отображено на рис. 3.2.13.;
Рис. 3.2.13. Графическое отображение отношения реализация.
Какие основные типы отношений используются при описании производственных процессов?
В языке UML предусмотрены следующие типы отношений, показывающие связи между сущностями, представленными в системе:
зависимость (Dependency) - семантическое отношение между двумя сущностями, при которой изменение одной из сущностей, независимой, может повлиять на семантику второй сущности, зависимой. Отношение показывает зависимость одного класса от определений в другом классе, например, когда один класс используется как параметр в описании методов другого класса, при генерации кода не вносит изменений в описание класса. Графическое обозначение отношения зависимости отображено на рис. 3.2.8.;
обобщение (Generalization)- отношение, при котором объект специализированного элемента может быть подставлен и использован вместо объекта обобщенного элемента. Это связь наследования между классами, соответствует понятию наследования классов в объектно-ориентированном описании. Это отношение между предком и потомком, и стрелка всегда указывает на предка. Если вспомнить, что потомки наследуют (используют) свойства предка, то вполне логично утверждение о том, что стрелки в UML всегда направлены в сторону того, от кого что-то требуют, чьими сервисами пользуются. Графическое обозначение отношения обобщения отображено на рис. 3.2.12.;
- ассоциация (Association) - структурное отношение, описывающее совокупность связей, представленных соединениями между объектами модели. Это семантическая связь между классами, которая показывает передачу сообщений между классами. При генерации кода в определение класса добавляется переменная класса, на который направлена ассоциация. Ассоциация на диаграммах отображается в виде отрезков линий обычно без стрелок. Наличие такой линии указывает на необходимость организации физического канала для обмена информацией между соответствующими узлами. Однако в некоторых случаях, таких как, например, навигация по ассоциации, стрелка устанавливается. Графическое обозначение отношения ассоциация отображено на рис. 3.2.9.;
выделяют разновидность ассоциации, агрегирование (Aggregation), предусмотренное для выражения отношений между целым и его частями, при котором ассоциируемые объекты находятся на разных уровнях по своему значению. Графическое обозначение отношения агрегирование отображено на рис. 3.2.10.

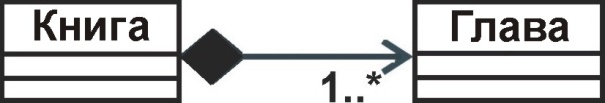

- композиция (Composition) является разновидностью ассоциации, которая представляет очень тесное объединение. Это означает, что композиция формирует взаимодействия типа "часть-целое", но эти взаимодействия настолько сильные, что части не могут существовать сами по себе. Они существуют только внутри целого, и при уничтожении целого уничтожаются и части. В UML композиции отображаются в виде линии с закрашенным ромбом на стороне целого, соединяющей взаимодействующие классы. Графическое обозначение отношения композиция отображено на рис. 3.2.11.
реализация (Realization)- отношение, при котором один из компонентов определяет состав задачи, а другой компонент реализует поставленную задачу (например, случай интерфейса и реализующего его класса), т.е. отношение реализации является семантическим отношением между классификаторами, при котором один классификатор определяет обязательство, а другой гарантирует его выполнение. Отношение реализации встречаются в двух случаях:
между интерфейсами и реализующими их классами или компонентами;
между прецедентами и реализующими их кооперациями.
Графическое обозначение отношения реализации отображено на рис. 3.2.13.;
