2.1 Подсчёт объёмов работ

Согласно исходным данным следует определить поперечное сечение траншеи (рис.1).

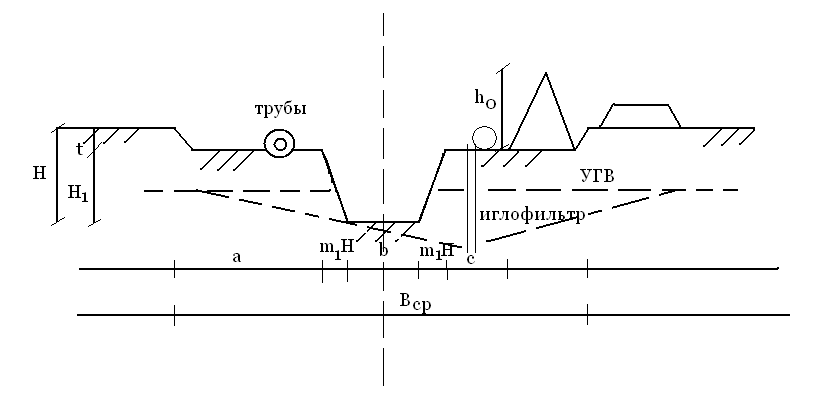

Рис.1. Поперечное сечение траншеи

Глубину укладки труб в траншею принимают в зависимости от глубины промерзания грунта по формуле:

Н=Н_пр+0,5, м, (1)

где Н_пр – глубина промерзания грунта, м,

0,5 – необходимый запас, согласно СНиП 3.02.01-87, м.

Н=1,6+0,5=2,1 м.

Ширина траншеи по дну (b) определяется в зависимости от типа, диаметра и способов укладки труб. При наклонных стенках траншеи ширину по дну для стальных труб, укладываемых звеньями, плетью следует принять:

b=d_тр+0,3, м, (2)

d_тр – диаметр трубы, м,

b=0,2+0,3=0,5 м.

Принимаем 0,7 м, т.к. по условиям производства работ и технике безопасности ширина траншеи по дну должна быть не менее 0,7м.

Заложение откосов траншеи (m₁) принимаем по таблице 2 - m₁=0,67. Заложение откосов отвалов растительного и минерального грунта (m₂) принимаем равным 1,0. Согласно рисунку 1 расстояние от бровки траншеи до отвала (с) принимаем равным 2,7м. Расчистку противоположной стороны траншеи для раскладки труб (а) принимаем равной 2,5 м.

Подсчёт объёмов земляных работ следует производить по двум трассам трубопровода: магистрального и разводящего, а затем результаты суммировать.

Ширину срезки растительного слоя под строительство магистрального трубопровода или полосу отвода под укладку труб для разводящей сети шириной B_ср, можно определить по формуле:

B_ср=b+2m₁H+c+а+b₀, м, (3)

=0,7+2∙0,67∙2,1+2,7+2,5+3,8=12,5 м

=0,7+2∙0,67∙2,1+2,7+2,5+4,34=13,05 м

где b₀ – ширина отвала минерального грунта, м:

, (4)

м

м

где h₀ – высота отвала минерального грунта,

, (5)

м

м

где F₀ – площадь поперечного сечения отвала, м²:

, м², (6)

где V₀ – объём грунта в отвале, м³,

V_в – объём грунта, вынутого в траншеи (на участке с разработкой грунта в отвал), м³;

К_р – коэффициент разрыхления грунта, принимаемый по таблице 3(1), для растительного грунта К_р=1,2, для супеси К_р=1,15,

L_тр – длина трассы трубопровода, где грунт разрабатывается в отвал плюс протяжённость магистрального трубопровода, м.

м²

м²

Объем срезки растительного слоя для магистрали выразить из формулы:

V_ср=B_срL_тр, м², (7)

V_ср=12,5∙640=8000 м²

Объем грунта, вынутого в траншее, определить по формуле:

, м³ (8)

Для магистрали: м³

Для разводящего трубопровода: м³

где Н₁ – глубина разработки грунта в траншее, м:

Н₁=Н-δ-t, (9)

Для магистрального трубопровода: =2,1-0,1-0,3=1,7 м

Для разводящего трубопровода: =2,1-0,1=2,0 м

где δ – слой ручной доработки по дну траншеи (принять δ=0,1 м),

t – толщина растительного грунта (только для магистрального трубопровода t=0,3 м),

B – ширина траншеи поверху, м:

B=b+2m₁H₁, (10)

Для магистрали: B_м=0,7+2∙0,67∙1,7 =2,98 м

Для разводящего трубопровода: B_р=0,7+2∙0,67∙2=3,38 м

Поскольку ширина улицы больше ширины полосы отвода, то значит разработку грунта в траншее осуществляют в отвал:

Объём ручной зачистки по дну траншеи:

V_р=b∙L_тр, м², (11)

Для магистрали и разводящего трубопровода:

V_р=0,7∙1434=1003,8 м².

Объём разработки грунта в приямках вручную:

V_пр=l_п∙b_п∙h_п∙N, м³, (12)

где l_п,b_п,h_п – соответственно длина, ширина и глубина одного приямка, м, (определяются по таблице 4(1)):

l_п=1 м.

b_п= 3,2 м.

h_п=0,7 м.

N – число приямков:

, (13)

N=(1434/40)=37

V_пр=1∙3,2∙0,7∙37=36,26 м³.

Объём первоначальной присыпки труб вручную:

, м³, (14)

м³.

Объём окончательной засыпки трубопроводов бульдозером:

V_о.з.=V_о-V_пп, м³, (15)

где V₀ – объём грунта в отвале, м³:

м³ (16)

V_о.з.=5241,44-456,87=4784,57 м³,

Объём растительного грунта для рекультивации нарушенных земель при строительстве участка магистрального трубопровода:

V_рек=V_ср∙К_р∙t, м³, (17)

К_р – коэффициент разрыхления грунта (табл.3(1) К_р=1,15),

t – толщина растительного грунта, м,

V_рек=8000∙1,15∙0,3=2760 м³

Планировка трассы:

V_пл.=В_ср∙L_тр, м², (18)

Для магистрали и разводящего трубопровода:

=12,5∙640=8000 м²

=13,05∙794=10361,7 м²

Водопроводные колодцы устраиваются из сборных железобетонных круглых колец с диаметром 1 м. Глубина колодца принимается на 0,5 м больше глубины траншеи под трубопровод:

Н_к=Н+0,5, м, (19)

Н_к=2,1+0,5=2,6 м.

Котлован под колодец разрабатывается тем же одноковшовым экскаватором, что и траншея.

Объём грунта, вынутого под устройство колодцев:

, м³, (20)

где b_к – ширина котлована по дну, принимаем на 1,0 м больше диаметра водопроводных колец (b_к=2 м),

B_к – ширина котлована по верху:

B_к= b_к+2m₁H_к, м, (21)

B_к= 2+2∙0,67∙2,6=5,5 м

b_к^ср – среднее значение ширины кротлована:

b_к^ср= , м, (22)

b_к^ср= =3,75 м

N_к – суммарное количество колодцев, определяемое с генплана (42),

=585 м³

Обратная засыпка грунта колодцев бульдозером определяется:

, м³ (23)

м³

Уплотнение грунта самоходным катком на пневматических шинах производится по всей трассе трубопровода, объём работы определяется как:

V_упл=В∙L_тр, м², (24)

В – ширина траншеи по верху, м,

L_тр – протяжённость трассы трубопровода, м,

=(2,98+3,38)∙1434=9120,24 м²

Все подсчитанные объёмы работ сводятся в таблицу 1.

Таблица 1

Ведомость объёмов земляных работ

№ п/п	Наименование объёмов	Ед. измерения	Количество
1	Срезка растительного грунта под магистральный трубопровод	м2	8000
2	Разработка грунта экскаватором навымет	м3	5826,44
3	Ручная доработка грунта: Vр Vпр	м2 м3	1003,8 119,14
4	Присыпка труб вручную	м3	456,87
5	Обратная засыпка грунта	м3	5238,95
6	Рекультивация земель	м3	2760
7	Планировка трассы	м2	18361,7
8	Уплотнение грунта	м2	9120,24
9	Протяжённость трассы: - магистральной - распределительной	м м	640 794

Данные таблицы следует использовать при выборе машин и механизмов для производства земляных работ, а также при составлении калькуляции трудозатрат и разработке линейного календарного графика.
