2.3 Спаренные неразрезные прогоны
Проводим подсчёт нагрузок на 1 пог. м прогона. Шаг прогонов В=1,5 м, опоры (стропильные фермы) – через 4 м.
Таблица 2.3 – Сбор нагрузок на 1 пог.м прогона
№ |
Наименование нагрузки |
Нормативная, кН/м |
|
Расчетная, кН/м |
1 |
Асбошиферная кровля 15∙1,5/0,970(100), где 1,5м – шаг прогонов |
0,24 |
1,1 |
0,26 |
2 |
Обрешетка (0,05∙0,06∙500∙1,5)/0,5∙0,970(100), где 1,5м – шаг прогонов; 0,5м – шаг брусков обрешетки |
0,048 |
1,1 |
0,053 |
3 |
Стропильная нога сечением 7,5х7,5 см
|
0,045 |
1,1 |
0,05 |
4 |
Прогон (ориентировочно из 2-х досок 75х125 мм) 2·0,075·0,125·500/0,970(100) |
0,067 |
1,1 |
0,074 |
|
ВСЕГО |
0,40 |
-- |
0,44 |
5 |
Снеговая нагрузка S∙Впрcosα |
2,62∙0,7=1,83 |
|
1,80∙1,5∙0,970 =2,62 |
q= 3,52 кН/м

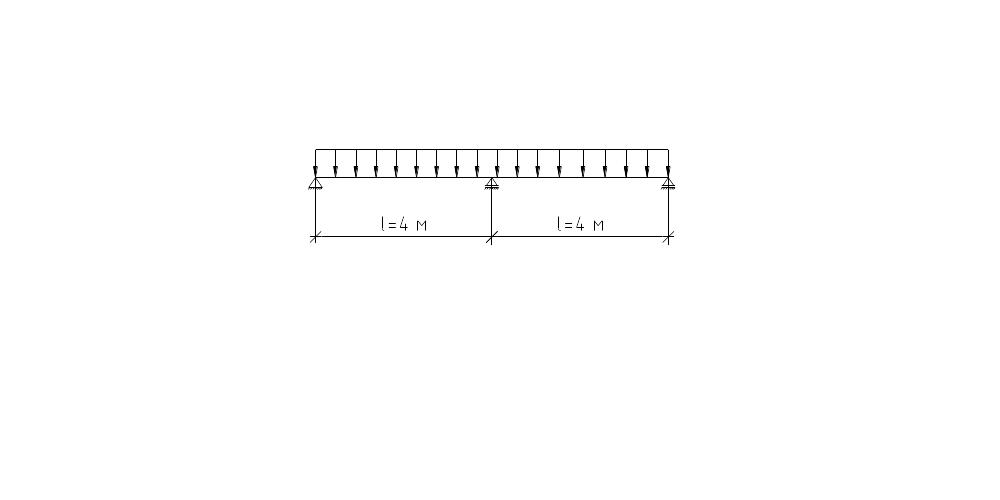

Рисунок 2.3 – Расчетная схема прогона
Постоянная + снеговая нагрузки (S)
q=(g +S)·cosα=(0,44+2,62)·0,970 ≈ 3 кН/м;
qн=(gн +Sн)·cosα=(0,40+1,83)·0,970≈2,2 кН/м.
Расчётный изгибающий момент
Требуемый момент сопротивления сечения прогона из условия прочности при Ru=1,30 кН/см2.
Принимаем сечение из 2-х досок 7,5х12,5 см:
Напряжение изгиба:
Расстояние от оси опоры до стыка досок прогона:
a=0,2l=0,2·400=80 см.
Гвозди, скрепляющие стык, принимаем 4х120 мм.
Проектирование конструкций стенового ограждения
Режим эксплуатации здания – холодный. Стеновое ограждение проектируется из асбошифера по деревянным прогонам.
3.1 Расчет прогона
Шаг прогонов равен 0,5 м из условия крепления асбестоцементных листов. Опоры прогона (стойки каркаса) – через 4 м.
Выполняем сбор нагрузок на прогон стенового ограждения.
Нагрузки от собственного веса элементов стенового ограждения:
,
где
нормативная
нагрузка от асбестоцементных листов,
0,10 кН/м2– нагрузка от собственного веса прогона.;
0,5 м – шаг прогонов стенового ограждения.
Расчётная нагрузка с учётом коэффициента надёжности составит
g=0,14 кН/м
Рисунок 3.1 – Расчетная схема стенового прогона при воздействии эксплуатационной нагрузки
Ветровая нагрузка.
Нормативная
ветровая нагрузка для г. Орла
составляет
.
Коэффициент, учитывающий форму здания
k=0,65.
Аэродинамический коэффициент при
расчете на нормативную нагрузку принят
равным
w=0,08 кН/м
Рисунок 3.2 – Расчетная схема стенового прогона при воздействии ветровой нагрузки
Расчетные изгибающие моменты:
- от эксплуатационной нагрузки
- от ветровой нагрузки
Принимаем сечение прогонов 100х75(h) мм:
,
,
,
Условие прочности:
Прогиб от эксплуатационной нагрузки:
Прогиб от ветровой нагрузки:
Полный прогиб:
Относительный прогиб:
Проверка на прогиб выполняется.
