15.Типы ребристых плит перекрытий, армирование их сечений.

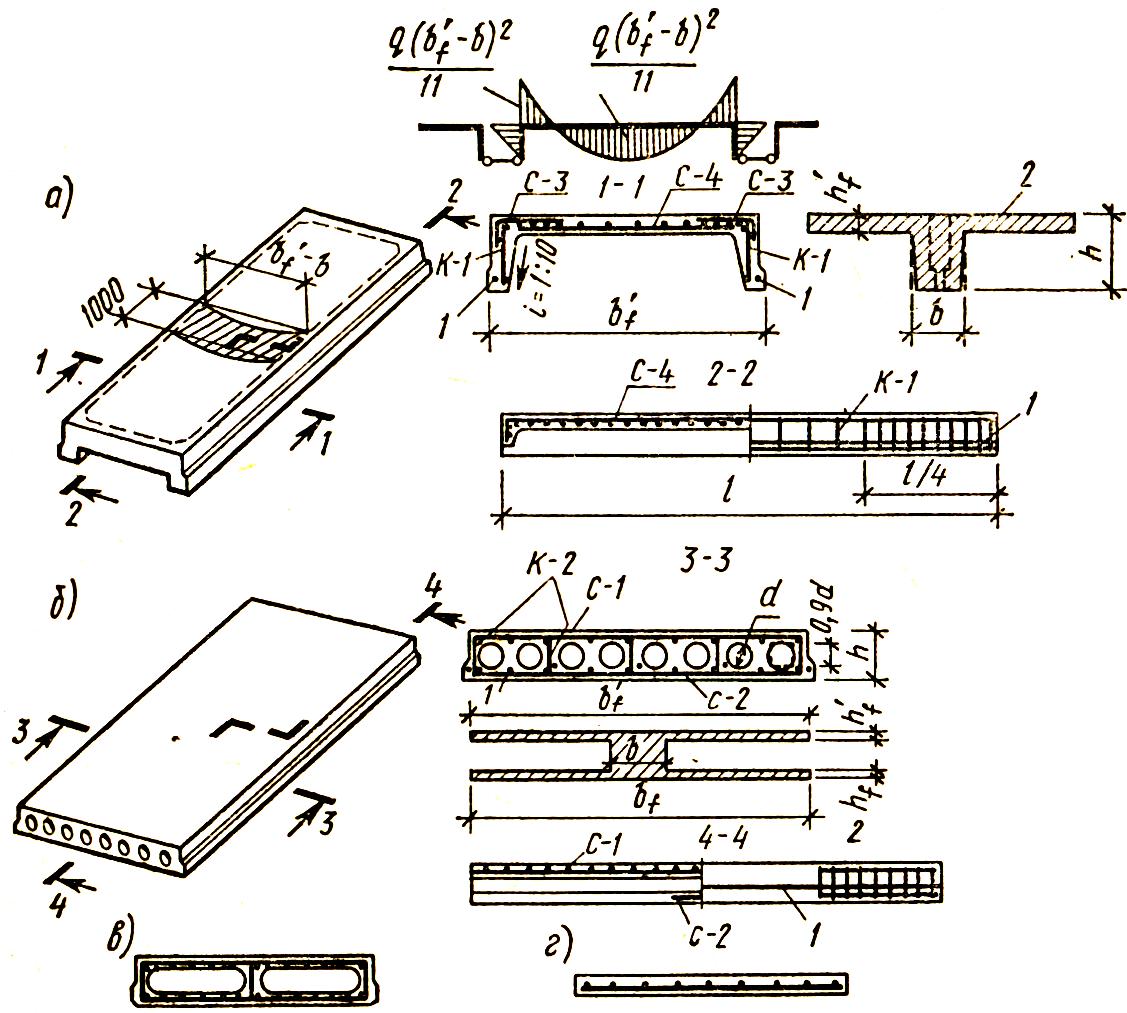

Ребристые плиты:

ребрами вниз

ребрами вверх-самые экономичные по расходу бетона,

В продольном ребре поперечную и продольную арматуру увязывают в каркас в ненапрягаемых элементах.В поперечном ребре устраивают каркас(в каждом поперечном ребре по 1-му каркасу.)Рабочая арматура полки объединяется в сетки.

16.Последовательность расчета элементов плиты и назначение рабочей арматуры в ребристой плите перекрытия.

Расчет продольного ребра:

b=b₁+b₂

Расчетное сечение – тавровое.

Определяется площадь арматуры, кот.яв-ся продольной рабочей.Выполняют расчет продольного ребра по наклонному сечению.Поперечную и продольную арматуру увязывают в каркас в ненапрягаемых плитах.

Продольное ребро рассчитывают по второму предельному состоянию.

Определяем прогиб,образование и ширина раскрытия трещин.

Расчет поперечного ребра:

b=b₁+b₂/2

В расчетной схеме балка защемлена в опорах.Расчит.по норм.и накл.сечениям.Устанавливается каркас,в каждом попер.ребре по 1 каркасу.

Полка:Расчетная схема полки зависит от соотношения сторон l₁/l₂.

Если l₁/l₂ >2 расчитываем как многопролетную балку.

Если l₁/l₂ ≤ 2-плита замкнутая по контуру.

17.Типы сборных ригелей перекрытия. Общие принципы конструирования.

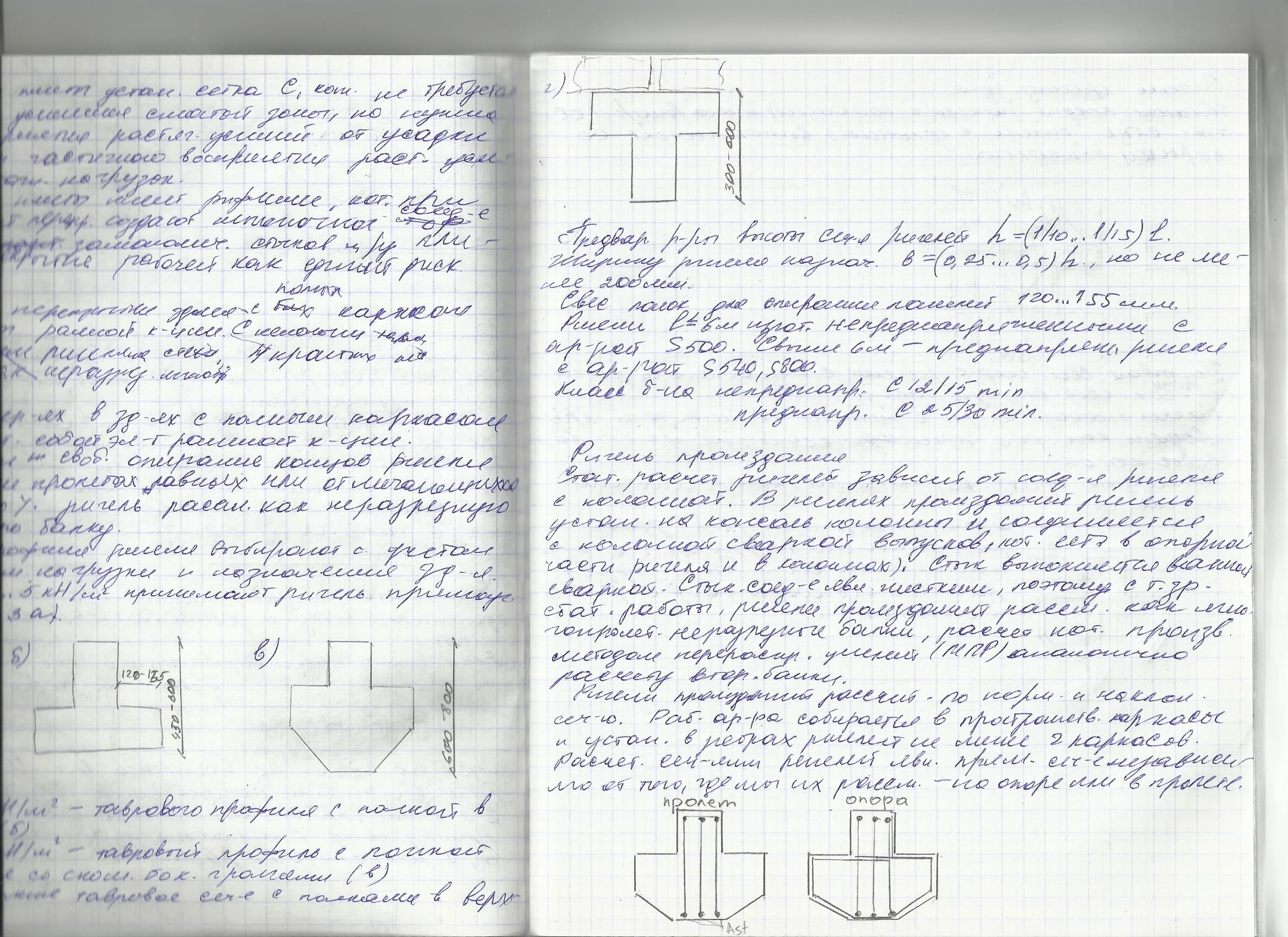

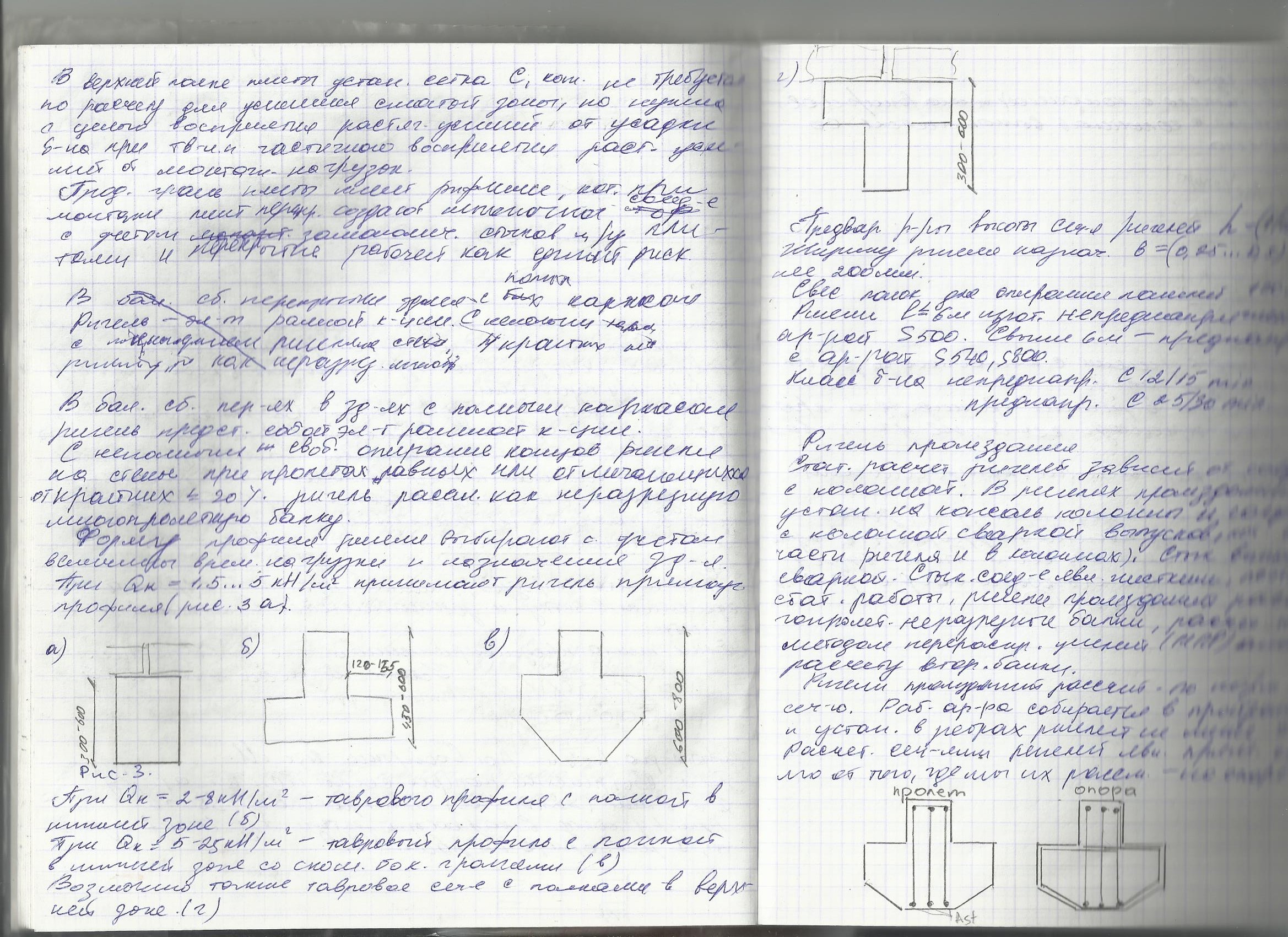

Расчет и конструирование ригеля. Ригель балочно­го сборного перекрытия здания с полным каркасом-элемент рамной конструкции. В зданиях с неполным каркасом (свободное опирание концов риге­ля на стены) при пролетах, отличающихся не более чем на 20 %, и небольшой временной нагрузке сопротивле­нием колонн повороту опорных сечений можно прене­бречь и рассматривать ригель как неразрезную балку. Форма поперечного сечения ригеля ‑ прямоугольная и тавровая с полками внизу или вверху. Ригели l 6 м обычно вып. без предварительного напряжения, при l >6 м ‑ предварительно напряженны­ми. Бетон ригелей классов C¹²/₁₅- C²⁵/₃₀. Ригели армируют двумя-тремя плоскими сварными каркасами.

а)прямоугольный профиль-прим. при времен.нагрузке 1,5-5кН/м²

б)тавровое сечение с полкой в нижней зоне- прим. при времен.нагрузке 2-8кН/м²

в)тавровый профиль с полкой в нижней зоне со скошенными боковыми гранями- прим. при времен.нагрузке 5-25кН/м²

Предворительные размеры сечения ригеля h= (1/10-1/15)l

Ширина в=(0,25-0,5) h (не более 200)

18.Схема армирования и назначение рабочей арматуры в сборных ригелях перекрытий.

Ригели пром.зданий расчитывают по нормальному и наклонному сечению.Рабочая арматура собирается в пространственные каркасы и устраивается в ребрах ригелей не менее 2 каркасов.

Расчетное сечение- прямоугольное.

В гражданских зд.расчет арматуры производят для прямоугольных сечений (свесы полок не учит-ся- они попадают в растянутую зону).Ригеля гражданских зданий имеют шаринирное соединение с колонной, т.е. стык с колонной вып-ся со скрытой консолью.

Так же рассчит-ся подрезка-т.к. измен-ся высота сечения .

19.Условия применения и основные положения метода расчета жбк с учетом распределения усилий.

Традиционный расчет усилий в статич.неопределимых конструкций методом строит.механики предполагает,что конструктивные эл-ты упруги, их жесткость не зависит от величины и длительности усилий. В реальных стр-х конструкциях развиваются неупругие деформации, появляются трещины, разрушается сцепление арматуры с бетоном. Результат- НДС при эксплуатации отличается от расчетного, т.к. неупругие деформации ведут к перераспределению усилий, влияя на прочность, жесткость,трещиностойкость. В нелинейной теории расчета жбк статич.неопределимых систем широко исп. метод предельного равновесия при расчете несущей способности.

Метод позволяет определить внутренние усилия в сеч.эл-та,совпад.с опытными.

Для расчета несущей способности статич. неопределимых неразрезных балок и рам методом предельного равновесия м.прим-ся статический способ расчета:

-решение уравнения равновесия внутренних и внешних усилий.

-устанавливает наибольшую нагрузку, при кот. возможно одновременное соблюдение равновесия и предельных условий для всех элементов систем. Ps≤Pu

1)-статич.определимая белака
