12.Общие положения расчета и конструирования жб плит перекрытий.
Все типы панелей с точки зрения статического расчета - однопролетная балка свободно опирающаяся на ригеля загруженая равномерно-распредел-й нагрузкой, максимальные усилия в которой будут
;
=
где Fd=GkYG+QkYQ‑ полная расчетная нагрузка на 1 м плиты; Gk – постоянная расчетная нагрузка, кН/м2; Qk ‑ временная расчетная нагрузка, кН/м2; YG= 1,35; YQ=1,5;l0 ‑ расчетный пролет, = расстоянию между линиями действия опорных реакций.
Высота сечения предварительно напряженных панелей (1/20-1/30)l0.
Установливают размеры сечения плиты, задают класс рабочей арматуры и бетона, выписывают их расчетные характеристики; производят расчет прочности плиты по нормальным и наклонным сечениям.

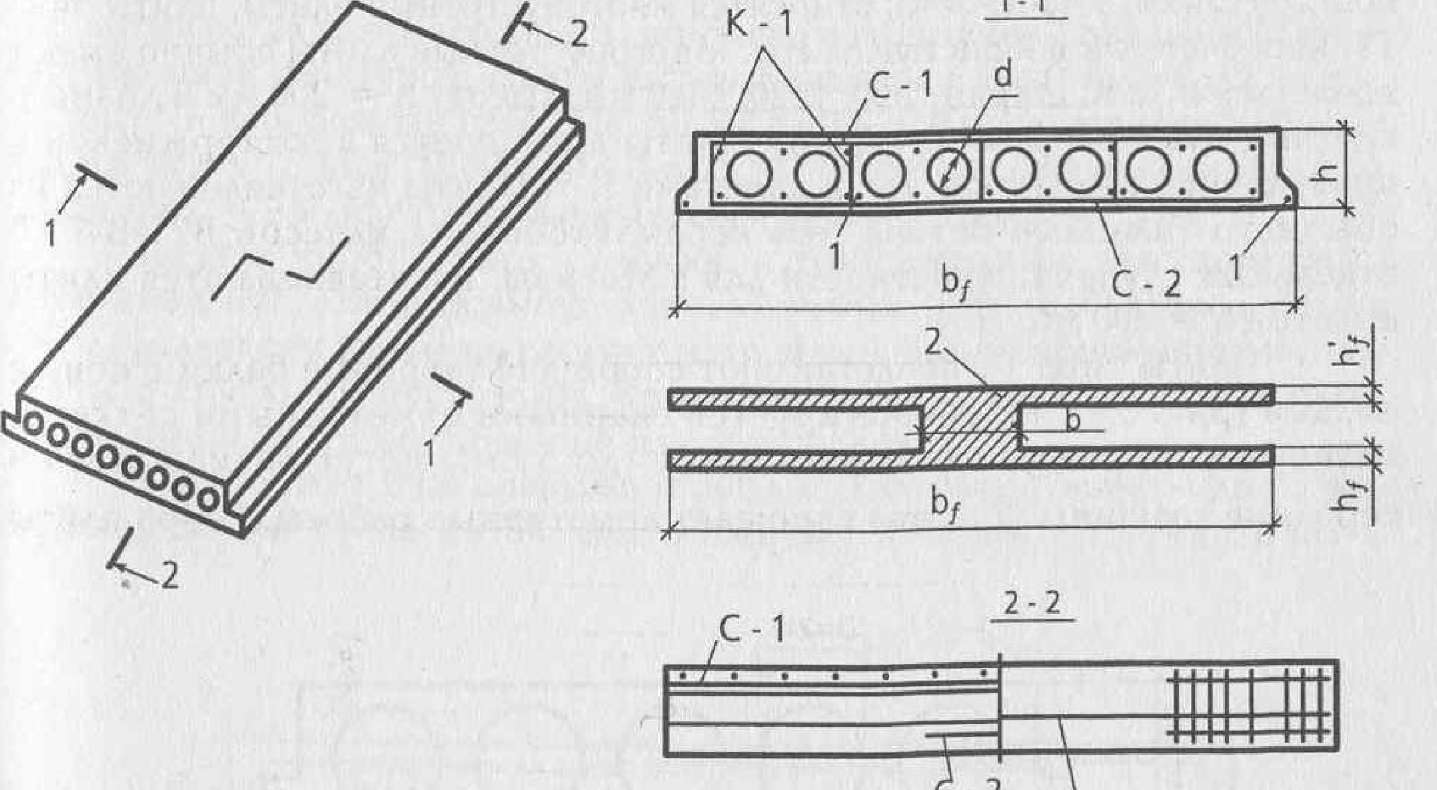

При расчете по нормальным сечениям для ребристой плиты вводят эквивалентное тавровое сечение (см. рис. 9.2, а), а для многопустотной —двутавровое (см. рис. 9.2,б). Расчетная ширина сечений прин. = суммарной толщине всех ребер. В ребристых панелях производят расчет прочности верхней полки на местный изгиб( при отсутствии поперечных ребер из полки плиты мысленно выделяют полосу шириной 100 см (см. рис. 9.2, а), расчет кот. производят как частично защемленной по концам балки пролетом l = b'f ‑ b на действие пролетного и опорного моментов Msd = Fd*l0 2/11. Вып. расчет прогибов, трещиностойкости и проверку прочности плиты на монтажные нагрузки).
Класс бетона панелей C12/15... C25/30. Армируют панели сварными каркасами и сетками из горячекатаной арматуры периодического профиля и обыкновенной проволоки. Рабочая продольная арматура панелей без предварительного напряжения ‑ класса S400, S500 предварительно напряженных ‑ высокопрочная стержневая S800, S1200 и канатная К-7. Сварные сетки плит укладывают в полках, каркасы ‑ в ребрах. Монтажные петли из арматуры класса S240 закладывают по четырем углам и приваривают к основной арматуре. Швы между панелями заполняют бетоном. Длину опирания панелей на кирпичные стены опред. расчетом кладки на местное смятие и принимают не менее 75 мм для панелей пролетов до 4 м и не менее 120 мм ‑ для бóльших пролетов. В целях устранения местных напряжений при опирании вышележащих стен пустоты панелей в пределах опоры заделывают кирпичной кладкой, бетоном.

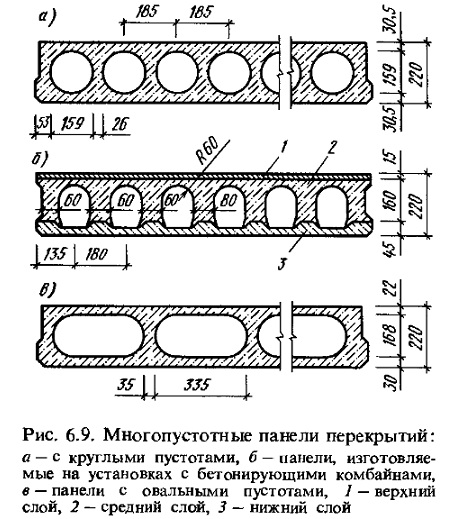

13.Типы многопустотных плит перекрытий. Армирование и назначение арматуры в сечениях плит.
а
)с
круглыми пустотами.
б) с ввертикальными пустотами
в) с овальными пустотами.
Арматура: продольные стержни объединяют в сетку и устраивают в нижней полке плиты. Поперечную арматуру объединяют в каркасы и устраивают ч/з 1-2 пустоты перпендикулярно раб. арматуре на р-и ¼ l. В верхней полке плиты устраивается сетка которая не требуется по расчету для усиления сжатой зоны,но необходима для восприятия растягивающих усилий от усадки бетона при твердении.
14. Последовательность расчета и конструирование многопустотной плиты перекрытия.
Fd =Gk*Vg+Qk*Vq; Msd=Fd*Ls2/8; Msd=Fd*Ls/2;
В отличие от балочных монолитных плит, плиты перекрытия сборного варианта, являясь свободно опертыми балками , работают только по длинной стороне.Для расчета по нормальным и наклонным сечениям определяем приведенное сечение – двутавр. Учитываем,что свесы нижней полки находятся в растянутой зоне,а бетон плохо работает на растяжение. Их в расчетах не учитываем.Определяем в:заключаем пустоту в квадрат,сторона которого = 0,9 диаметра и этот размер умножаем на количество пустот. Затем произведение вычитаем из ширины плиты.
Расчёт прочности нормальных сечений
→
→
→
→
Расчет прочности сечений, наклонных к продольной оси плиты
→
→
→
→
