59.Классификация свай и свайных фундаментов.

Классификация свай:

1)по материалу: ж/б, бетонные, металлические, деревянные

2)по конструкции:

Поперечное сечение сваи может быть: круглым, кольцевым, квадратным, прямоугольным, многоугольным, в виде тавра, двутавра

По продольному профилю: призматические, цилиндрические, ромбовидные, трапецеидальные, булавовидные, лопастные, камуфлетные

3)по способу изготовления:

I) Сваи погружаемые в грунт в готовом виде.

Готовые сваи могут быть любые по материалу, различного сеч-я

Для ж/б свай характерны размеры от 0,2х0,2 до 0,4х0,4, длиной 3-16м

Если нужна большая длина, то сваи стыкуют из отдельных звеньев. Соединения обычно сварные или болтовые.

Сваи изгот. с поперечной арм-рой и без нее.

В слабых грунтах целесообразно использовать пустотелые сваи квадратного или круглого сеч-я с закрытым концом.

Круглые пустотелые сваи изгот. Ǿ 0,4-0,8м

Если Ǿ свай 0,8-1,2м, то их называют сваи-оболочки

Если Ǿ свай >1,2м, то их называют оболочки

Сваи-оболочки и оболочки изготавливают с открытым нижним концом

Пирамидальные и ромбовидные сваи прим. если в основании есть прослойки плотных грунтов.

Булавовидные сваи рекомендуется использовать в слабых грунтах, когда они подстилаются плотными.

Готовые сваи могут погружаться в грунт след. сп-бами:

1)забивные сваи

Их погружение осуществляется молотами. Для смягчения ударов на верхнем конце сваи устанавливается наголовник и верхняя часть армируется сетками.

2)сваи, погружаемые вибрированием

Целесообразно применять при наличии насыщенных водой песков. Для погружения исп. вибропогружатели и вибромолоты.

3)вдавливаемые сваи

Используются там, где нельзя применять динамич. воздействия. Обычно прим. в усл-ях плотной городской застройки.

4)ввинчиваемые

Целесообразно применять, когда на пов-ти залегают слабые грунты, подстилаемые плотными, а также для фунд-тов работающих на выдерживание.

II)Сваи, изготавливаемые в грунте

- набивные

- буронабивные

- буровые

Набивные сваи изгот. при образовании скважин с полным вытеснением объема грунта. В грунт забивается металлическая труба с башмаком.

При забивке полой трубы грунт уплотняется, затем производится подача бетона ч/з трубу, при этом труба постепенно поднимается. При необх-ти используется металлический каркас.

К буронабивным сваям относятся сваи Страуса.

Бурение скважин производится в обсадной трубе, кот. в процессе бетонирования поднимается, при этом бетонная смесь трамбуется, что приводит к уплотнению грунта забоя и расширению стенок скважины.

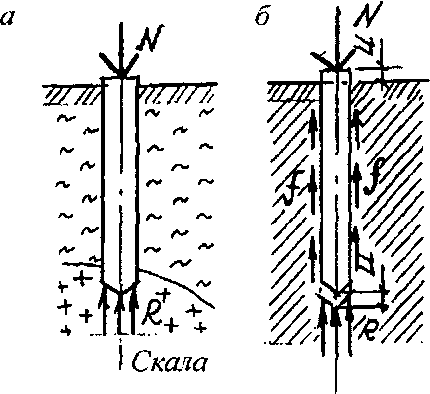

По характеру передачи нагрузок на грунт основания различают:

  1. с ваи-стойки

Прорезают толщу сжимаемых грунтов и опираются на несжимаемые грунты (скальные) с модулем деформации Е>50МПа.

R-сопротивление грунта

По боковой поверхности сваи-стойки не возникает трения и нагрузка передается через нижний конец сваи.

2)висячая свая (свая трения)

Опирается на сжимаемые грунты

Под действием вертик. нагрузок свая получает перемещения и по боковой поверхности возникают силы трения, кот. принято называть сопротивлением грунта по боковой поверхности (f).

Значение f зависит от сп-ба изготовления сваи. У забивных свай оно >, у буровых < Кроме того часть нагрузки передается через нижний конец сваи.
