52.Конструктивные решения отдельно стоящих сборных и монолитных фундаментов.
Отдельные фундаменты устраивают под колонны, опоры балок, ферм (и других элементов промышленных и гражданских зданий и сооружений. При небольших нагрузках и прочных грунтах возможно устройство отдельных фундаментов и под стены (см. рис.1).
Отдельные
фундаменты представляют собой кирпичные,
каменные, бетонные или железобетонные
столбы с уширенной опорной частью.
Отдельные фундаменты могут выполняться
в монолитном и сборном варианте. Каменные
и бетонные отдельно стоящие фундаменты
устраиваются монолитными и проектируются
как жёсткие. Фундаменты имеют наклонную
боковую грань или, что чаще, уширяются
к подошве уступами, размеры которых
определяются углом жёсткости α, т.е.
предельным углом наклона, при котором
в теле фундамента не возникает
растягивающих напряжений (см.рис.2). В
зависимости от материала, марки раствора
или класса бетона, а также давления на
грунт угол α составляет 30°...40°.
Железобетонные фундаменты выполняются монолитными или сборными и проектируются как конструкции на сжимаемом основании. Сечения и арматура таких фундаментов подбираются с соблюдением требований, предъявляемым к железобетонным конструкциям.

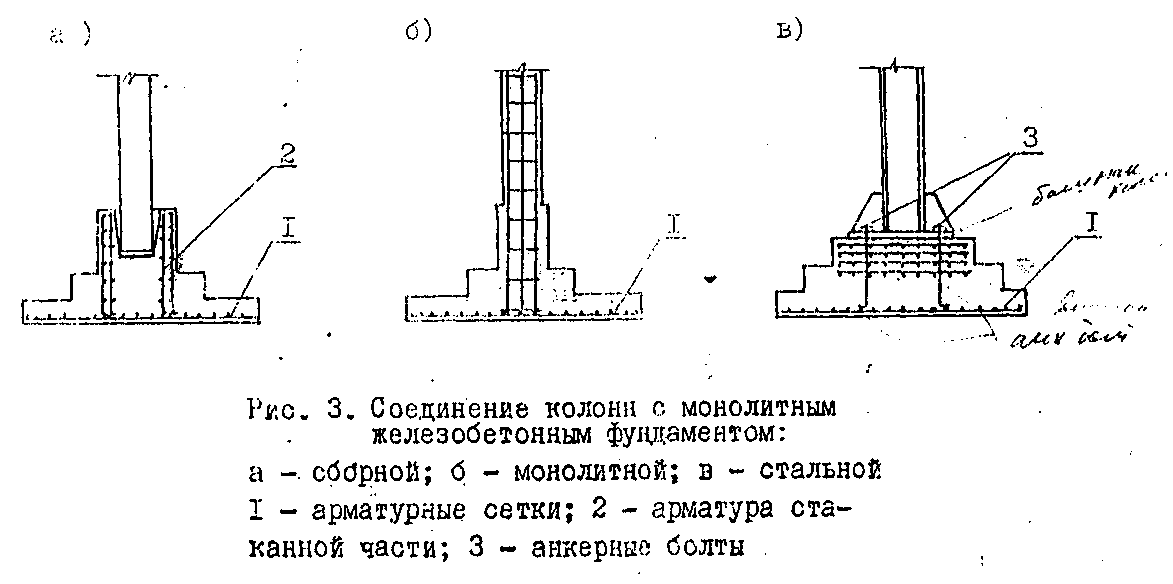

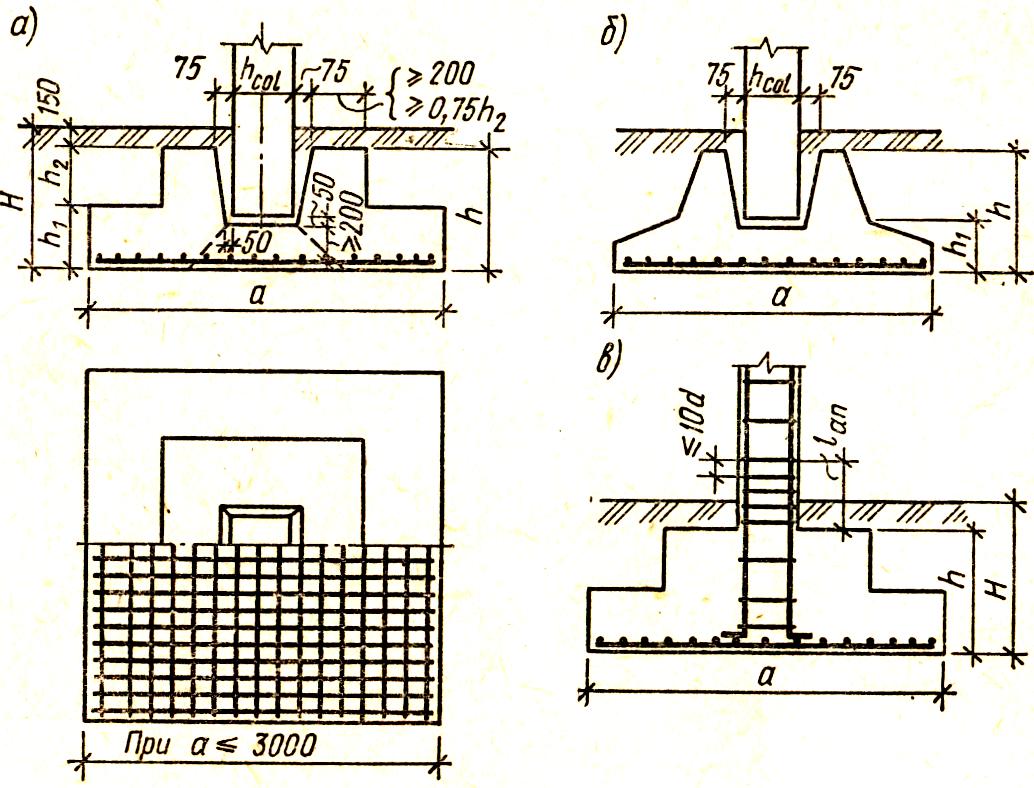

Монолитные
железобетонные фундаменты состоят, как
правило, из плитной части ступенчатой
формы и подколонника. Сопряжение сборных
колонн с фундаментом осуществляется с
помощью стакана (фундаменты стаканного
типа), монолитных колонн - соединением
арматуры колонн с выпусками из фундамента,
а стальных колонн - креплением башмака
колонны к анкерным болтам, забетонированным
в фундаменте (см. рис.3). Сборные
железобетонные фундаменты под колонны
проектируются из одной или нескольких
фундаментных плит, уложенных друг на
друга на цементном растворе. Сверху
плит устанавливают подколонник, а при
необходимости и дополнительные опоры
под рандбалку (рис.4,а).
Сборные
фундаменты, составленные из нескольких
рядов железобетонных плит, требуют
повышенного расхода арматуры, что
связано с необходимостью армирования
плит каждого ряда на усилия, возникающие
при их транспортировке и монтаже. Поэтому
в тех случаях, когда это возможно, сборный
фундамент устраивают из одного элемента
(рис.4,б) или переходят на монолитный
вариант фундам
ента.

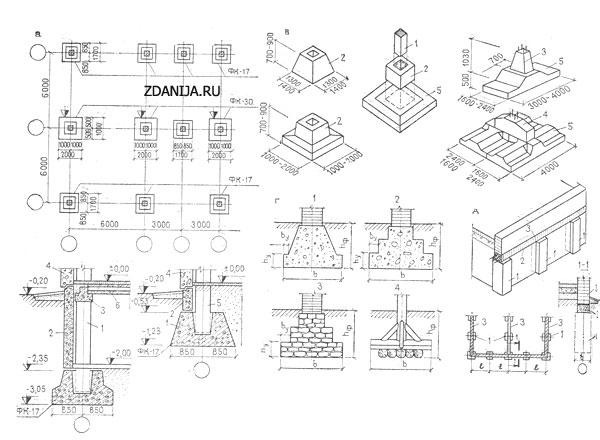

Рис 1 – Отдельностоящие фундаменты.
а – план, б- разрезы.
1- фундамент, 2- цокольная панель, 3- ригель, 4- панель стены, 5- колонна, 6 – настил,
В- сборные
Бетонные элементы фундаментов : 1- колонна,2-стакан,3-подколонник,4-траверса,5-фундаментная подушка,
Г-варианты отдельностоящих фундаментов: 1-бетонный,2-бутобетонный,3-бутовый,4-деревянный
Д-столбчатые фундаменты малоэтажных зданий.
53.Расчет отдельного центрально-нагруженного фундамента под монолитную колонну.
Определение размеров фундамента в плане
Размеры фундамента в плане определяют из расчета оснований по деформациям. При этом должно соблюдаться условие:
где Р – среднее давление на грунт;
R – расчетное сопротивление грунта.
Расчет ведется методом последовательного приближения. В первом приближении определяют размеры подошвы фундамента по условному расчетному сопротивлению грунта R0. Площадь подошвы фундамента определяем по формуле:
(54)
где
нормативное
продольное усилие от колонны, кН
средний
удельный вес материала фундамента
грунта на его уступах, кН/
H – глубина заложения фундамента, м
Нормативное продольное усилие от колонны:
(55)
Глубина заложения фундамента: Н=hbd+hcт
Размеры
подошвы фундамента (фундамент квадратный,
то есть центрально нагруженный):
.
Расчет тела фундамента
Высоту
фундамента определяют из условия его
прочности на продавливание в предположении,
что продавливание происходит по
поверхности пирамиды, боковые стороны
которой начинаются у колонны и наклонены
под углом
к вертикали. Необходимо, чтобы контур
фундамента охватывал пирамиду
продавливания.
Рабочая высота центрально-нагруженного фундамента:
(56)
где
размеры сечения колонны;
расчетное
сопротивление бетона растяжению;
Р – давление на грунт без учета веса фундамента и грунта на его ступенях
(57)
Определяем
:
(58)
где с – толщина защитного слоя (с=80мм при отсутствии бетонной подготовки)
Поскольку фундамент не имеет поперечной арматуры, высота ступени должна быть проверена на прочность по наклонному сечению по условию восприятия поперечной силы бетоном:
(59)
где
длина
проекции рассматриваемого наклонного
сечения, значение которой определяем
по формуле:
Æ
(60)
-
необходимо чтобы это условие выполнялось.
Армирование фундамента выполняется сварными сетками из арматуры класса S400 в обоих направлениях.
Площадь арматуры определяют из расчета на изгиб консольного выступа плитной части фундамента от действия давления грунта в сечениях, на грани колонны и на гранях ступеней.
Изгибающие моменты в расчетных сечениях:
Площадь сечения рабочей арматуры:
,
,
По
наибольшей площади сечения арматуры
принимаем арматуру.
Рисунок 44

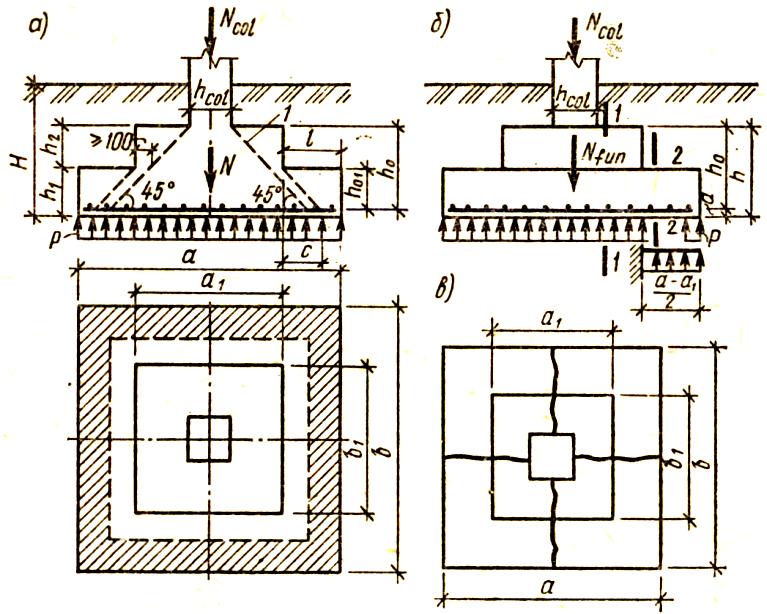

Рис. 10.3. К расчету отдельных центрально нагруженных фундаментов:
1 — пирамида продавливания
