44.Безбалочные сборные перекрытия.Их конструктивное решение и схемы армирования.
Сборные безбалочные перекрытия монтируется из трех элементов:
капитель, надколонная и пролетная плита.
Пролетная плиты опираются на полки надколонной плиты, надколонные плиты опираются на капители соединенные с помощью сварки и омоноличеваются бетоном. Создавая не разрезную конструкцию, нагрузка от всех 3-х элементов передается на колонну.
рис 1 Схема перекрытия
1-коллона
2-капитель
3-надколонная плита
4-пролетная плита
р
ис
2 Вид сверху
Экспериментальные исследования безбалочных перекрытий показали, что надколонные панели в поперечном направлении обладают небольшой деформативностью, и продольная рабочая арматура может в них располагаться по всему поперечному сечению равномерно.
Капители рассчитывают в обоих направлениях на нагрузку от опорных давлений и моментов надколонных плит. Расчетную арматуру укладывают по верху капители стенки капителей армируют конструктивно т.к. они в основном испытывают сжимающее напряжение.
45.Основные положения расчета безбалочных сборных перекрытий.
Надколонные плиты имеют опорные и пролетные моменты благодаря их соединению с помощью сварки, они являются неразрезныными, т.е. статически неопределимыми и будут рассчитываться как многопролетные неразрезнве балки. учитывая что сетка колон в этих перекрытиях преимущественно 6*6, 6*9, 9*9 (12*12). пролетная плита будет иметь соотношение сторон меньше 2 она будет свободна оперятся по всем 4 сторонам и будет рассчитываться , как работающая в 2-ух направлениях.
Капители рассчитываются как консоли колонн, их назначение обеспечить жесткость сопряжения перекрытия с колоннами, уменьшить размер расчетных пролетов, создать опору для панелей.
46.Типы капителий их назначение и армирование.

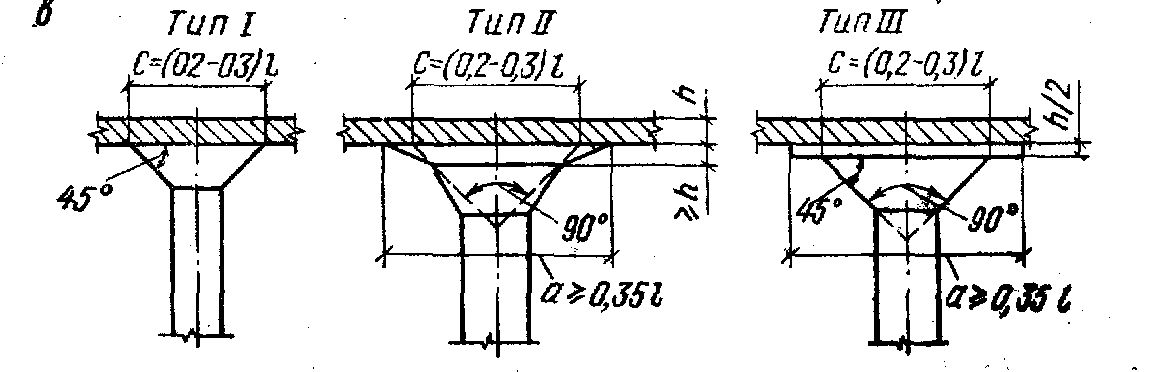

Для опирания безбалочной плиты на колонны в производственных зданиях применяют капители трех типов :тип I — при легких нагрузках, типы II и III — при тяжелых нагрузках.
Назначение капителей:
обеспечить необходимую жесткость, сопряжений перекрытий с колоннами в системе каркаса здания;
увеличить прочность плиты перекрытия на излом;
обеспечить плиту от продавливания в месте ее опирания на колонны;
увеличить жесткость перекрытия.
Капители рассчитывают в обоих направлениях на нагрузку от опорных давлений и моментов надколонных плит. Расчетную арматуру укладывают по верху капители стенки капителей армируют конструктивно т.к. они в основном испытывают сжимающее напряжение.
47.Конструктивные решения монолитных безбалочных перекрытий.
Монолитные безбалочные перекрытия представляют собой плоскую сплошную плиту, которая опирается непосредственно на колонны. В местах сопряжения с плитой колонны усиливают капителями. По контуру здания плита безбалочного перекрытия может опираться на несущие стены, контурные балки или консольно выступать за капители крайних колонн. Эти перекрытия ввиду гладкой поверхности потолка находят применение в помещениях общественных зданий, складах, холодильниках, а также в больших резервуарах.
опирание несущей плиты
1-несущая стена
2-плита перекрытия
крайняя колонна, обвязка по контуру
выступающая консольная плита
1-Колонна
2-капитель
3-плита
Назначение капителей:
обеспечить необходимую жесткость, сопряжений перекрытий с колоннами в системе каркаса здания;
увеличить прочность плиты перекрытия на излом;
обеспечить плиту от продавливания в месте ее опирания на колонны;
увеличить жесткость перекрытия.
