40.Особенности проектирования кесоннх покрытий.

Кессонные изделия отличаются более частым расположением балок, отсутствием промежуточных колонн и малыми размерами плит. Кессонные перекрытия имеют плиты длина которых 1 – 2 метра, заключенные в перекрещивающихся балках. Эти перекрытия менее экономичные, чем перекрытия ребристые с балочными плитами.

Плиты в этих перекрытиях также работают в двух направлениях, т.е. их рассматривают как плиты, опертые по контуру. Толщину плит принимают не менее 30 мм и не более 100 мм. Если пролет плиты не превышает 1250мм из армируют конструктивно проволокой. ( 4 -5 проволоки на 1 метр в обоих направлениях S500 диаметром 4-5мм. )

Высоту перекрестных балок кессоных перекрытий принимают одинаковой в обоих направлениях и расчет их также аналогичен балкам монолитных перекрытий с определением усилий методом предельного равновесия.

41. Конструктивные решения сборно-монолитных балочных перекрытий.

Сборно-монолитными перекрытия являются конструкции, которые получают при обеспечении совместной работы одного или несколько ранее изготовленных сборных жб элементов и объединяющие их монолитного бетона, выполненных как правило в условиях строительной площадки. При выполнении следующих условий конструкцию можно считать сборно-монолитной: 1)обеспечение прочности контактного соединения монолитных конструкций или омоноличивании бетона со сборными элементами на всех этапах работы составленного сечения;

2) сохранение неразрывности или склонности сечения при передаче нормальных усилий по высоте составленного сечения между взаимодействующими элементами

3) применяется бетон омоноличивания класса не ниже С16/20

4) толщина монолитной набетонки должна быть не менее 40 мм.

Надежную связь бетоноомоноличенных или монолитных конструкций, обеспечивается за счет контактного соединения, которое осуществляется с помощью арматуры, выпускаемой из сборных элементов, путем устройства бетонных шпонок или шероховатой поверхности продольных выпусков или с помощью других проверенных способов. При этом необходимо обеспечить проектное положение арматуры, выпускаемой из сборных элементов и обеспечить её защиту от коррозии. Поверхность сборной конструкции, которую обетонируют должна быть тщательно очищена и увлажнена. Прочность контакта сборного и монолитного бетона зависит не только от типа соединения но и от типа поверхности, которая может быть гладкой, шероховатой, шпоночной.

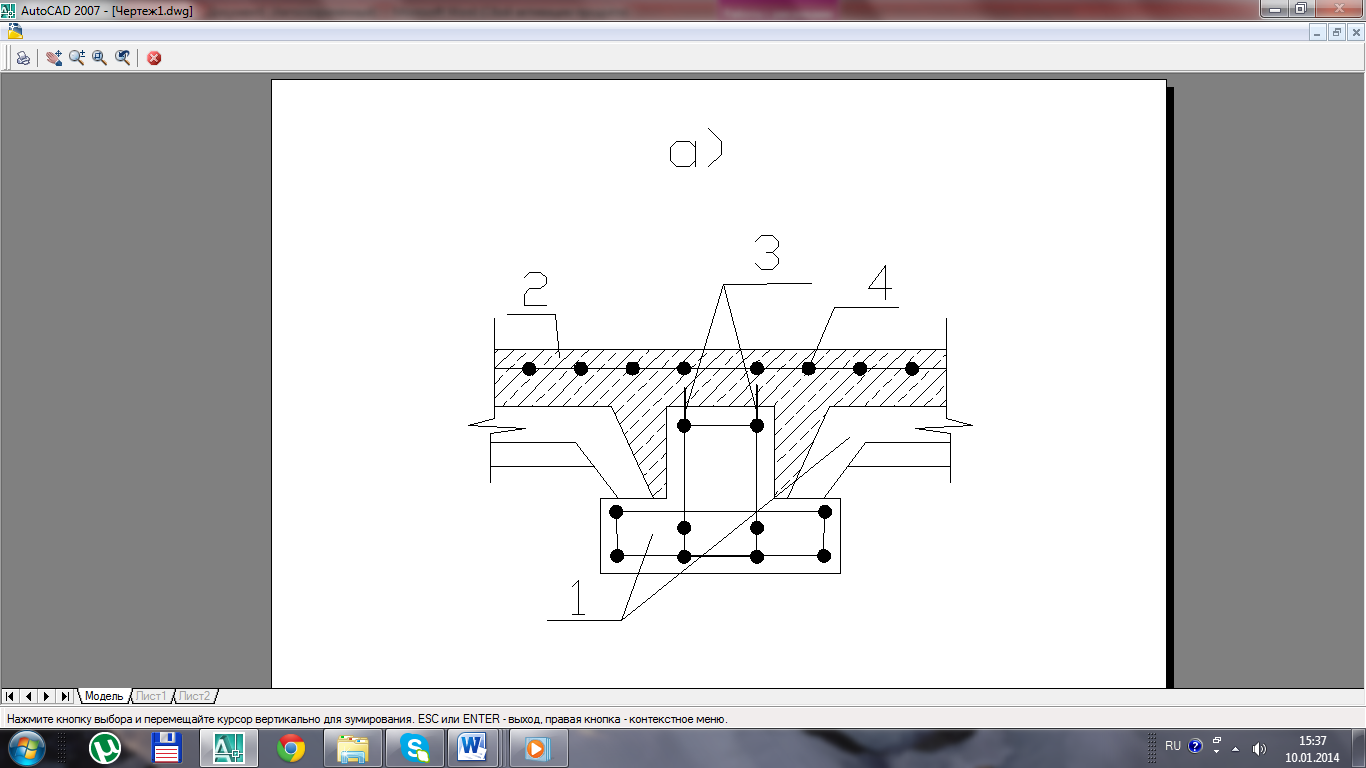

1. Сборные элементы, 2- бетон омоноличивания; 3- выпуски арматуры; 4- арматура омоноличивания бетона.

1. Сборные элементы, 2- бетон омоноличивания;

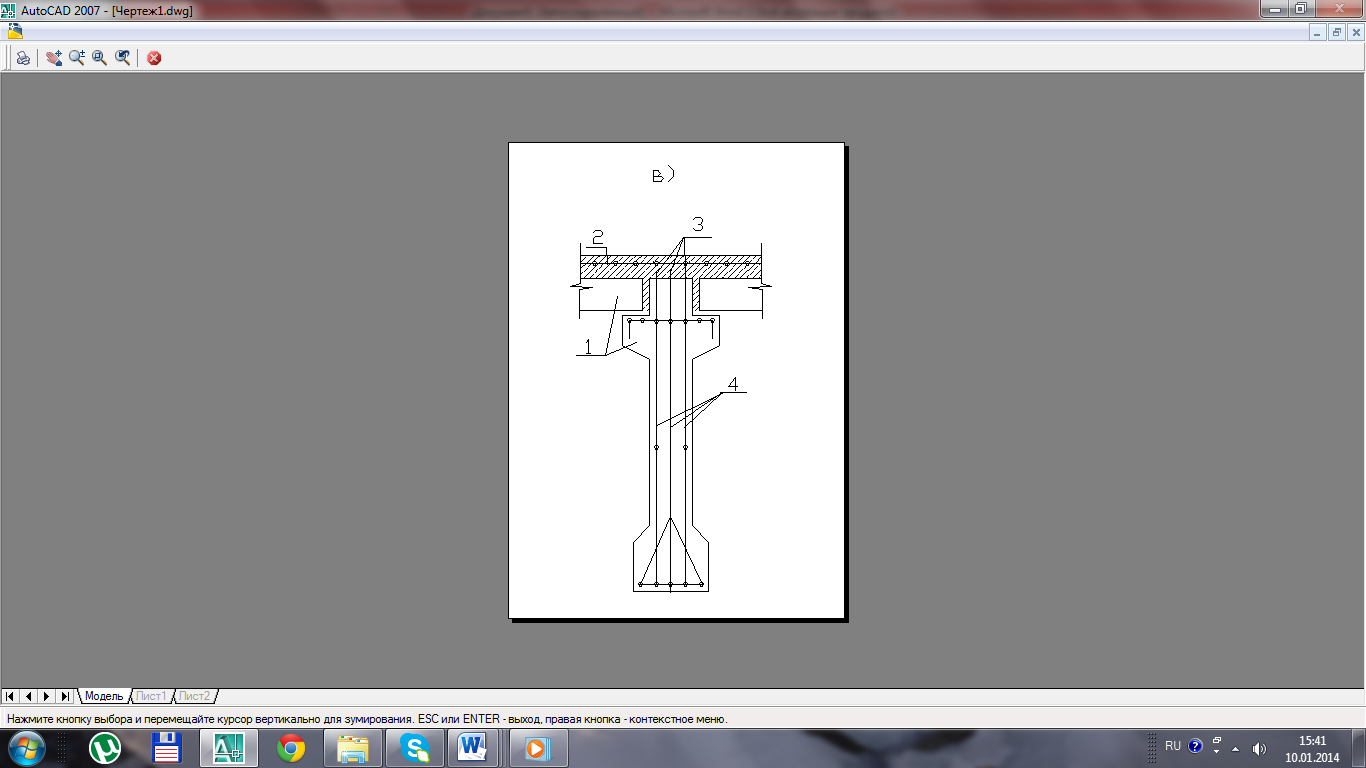

1. Сборные элементы, 2- бетон омоноличивания; 3- выпуски арматуры; 4- арматура балки

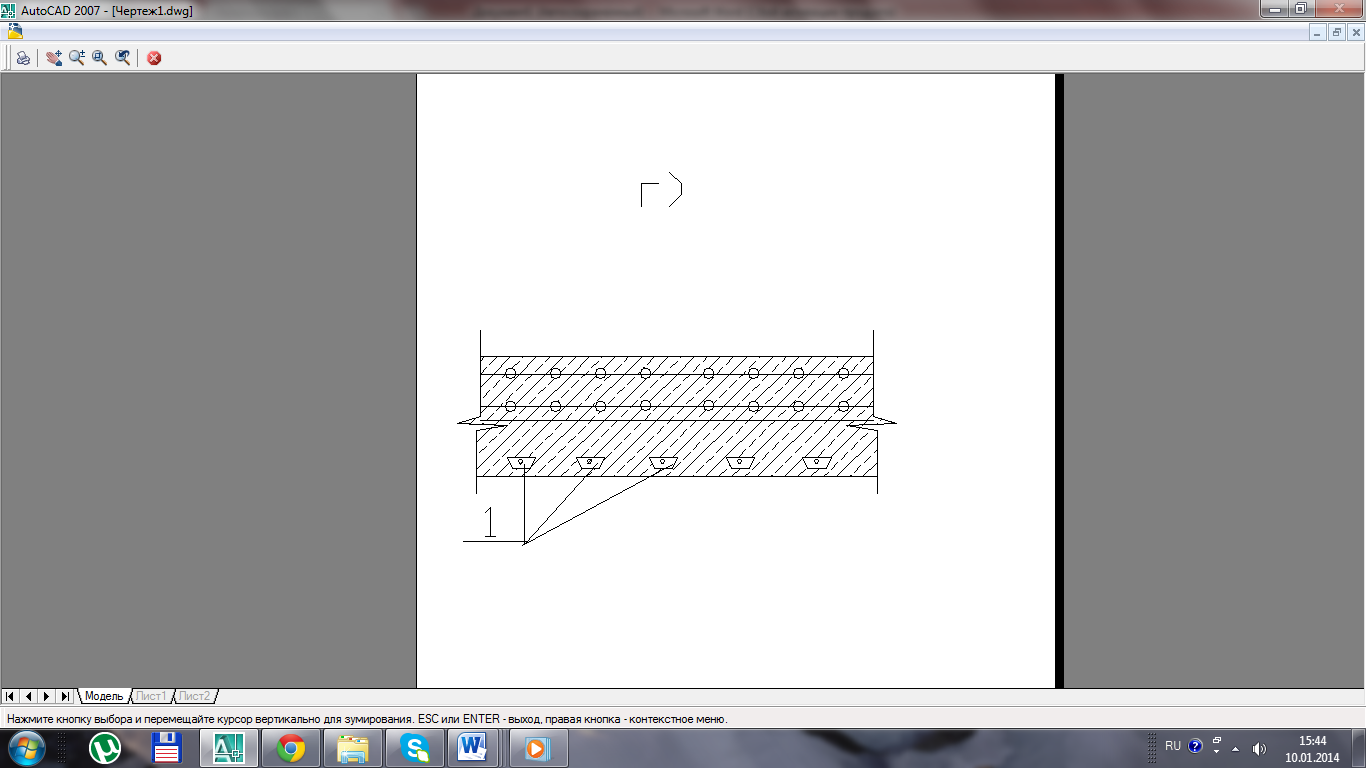

1 – сборные элементы

Сборно-монолитные элементы перекрытия, в котором нагружение от внешнего воздействия воспринимают сборные элементы, часть нагрузки монтажного характера, собственную массу и массу монолитного бетона. Нейтральная линия в сечении располагается в пределах монолитной части бетона. Эти конструкции нуждаются в установки временных опор. Сборные элементы служат опалубкой. Рис б) и в) – сборные элементы воспринимают всю монтажную нагрузку, нагрузку собственного веса или монолитного бетона. Монолитный бетон в основном в этих сечениях располагается выше нейтралной оси. Рис г) – сечение данного типа работают больше за счет монолитного бетона, а сборные элементы служат лишь арматурой расположенной в нижней зоне сечения, монолитный бетон располагается по всей высоте сечения.

К преимуществу этих конструкций относят: 1) в качестве сборных элементов можно принимать как специально запроектированные так и типовые конструкции; 2) для возведения сборно-монолитных перекрытий или конструкций не требуется специальной опалубки и подмостей, поэтому монолитный бетон в сборно-монолитных конструкциях дешевле бетона в сборных конструкциях; 3) установка дополнительной арматуры в опорных участках монолитного бетона легко обеспечивает неразрезность соединений
